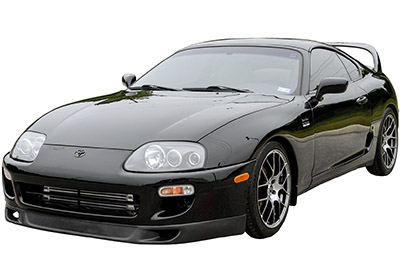

V tomto článku uvažujeme o čtvrté generaci Toyota Supra (A80), vyráběné v letech 1993 až 1998. Zde najdete schémata pojistkových skříní Toyota Supra 1995, 1996, 1997 a 1998 , získáte informace o umístění pojistkových panelů uvnitř vozu a zjistěte informace o přiřazení každé pojistky (uspořádání pojistek).
Contents
Rozložení pojistek Toyota Supra 1995-1998
Pojistka zapalovače cigaret (napájecí zásuvka) Toyota Supra je pojistka č. 24 „CIG“ v pojistkové skříňce palubní desky.
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Pojistková skříňka je umístěna za krytem pod přístrojovou deskou na straně řidiče.
Schéma pojistkové skříňky
Přiřazení pojistek na přístrojové desce
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| šestnáct | STĚRAČ | 20A | Stěrače a ostřikovače čelního skla, stěrač a ostřikovač zadního skla |
| 17 | PODPĚRA, PODPORA | 7,5A | Klimatizace |
| 18 | SVATÝ | 7,5A | Spouštěcí systém |
| devatenáct | IGN | 7,5A | Systém nabíjení, výstražná kontrolka vyklápění, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, systém airbagů SRS |
| dvacet | PODEPSAT | 10A | Osvětlení přístrojové desky, ovládání osvětlení přístrojové desky |
| 21 | MIR-HTR | 10A | Vyhřívaná zrcátka |
| 22 | PROHLÍDKA | 7,5A | Klapky |
| 23 | STOP | 15A | Brzdová světla, potlačení tempomatu |
| 24 | CIGARETA | 15A | Zapalovač cigaret, klimatizační systém, airbagový systém SRS, systém proti krádeži, systém ovládání zámku převodovky |
| 25 | RAD №2 | 7,5A | Rádio, kazetový přehrávač, elektrická anténa |
| 26 | FRONTA | 10A | Zadní světla, parkovací světla, přední obrysová světla, zadní obrysová světla, osvětlení registrační značky |
| 27 | ECU-IG | 10A | Tempomat, protiblokovací brzdový systém, posilovač řízení, elektrická anténa, systém proti odcizení, systém ovládání zámku převodovky, systém kontroly trakce |
| 28 | GAUGE | 10A | Měřidla a měřiče, výstražné indikátory a houkačky servisu (kromě výstražných světel výboje a otevřených dveří), odmlžovač zadního okna, dobíjecí systém, tempomat, elektronicky řízený systém automatické převodovky, systém kontroly trakce |
| 29 | ECU-B | 10A | Klimatizace, tempomat, protiblokovací brzdový systém, airbagový systém SRS, systém kontroly trakce |
| třicet | OBD-II | 7,5A | USA: Palubní diagnostický systém |
| 31 | DVEŘE | 30A | Elektrické stahování oken, elektrické zamykání dveří, systém proti krádeži |
| 32 | ODBAVENÍ | 30A | Odmlžování zadního okna |
| 43 | SÍDLO SPOLEČNOSTI | 15A | Kanada: Vyhřívání sedadel |
Reklamní inzeráty
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Schéma pojistkové skříňky
Přidělení pojistek v motorovém prostoru
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| jeden | EFI 2 | 30A | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 2 | EFI 1 | 30A | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 3 | AM2 | 30A | Spouštěcí systém |
| 4 | MLHA | 15A | Přední mlhová světla |
| Pět | HAZ-HORN | 15A | Nouzová světla, houkačky |
| 6 | TRAC nebo ETCS | 7,5A/15A | Systém kontroly trakce (TRAC, 7,5A) nebo elektronický systém kontroly trakce (ETCS, 15A) |
| osm | ALT-S | 7,5A | Systém nabíjení |
| devět | KUPOLE | 7,5A | Vnitřní osvětlení, osobní osvětlení, osvětlení dveří, osvětlení kufru, osvětlení spínače zapalování, výstražné světlo otevřených dveří, systém zabraňující krádeži |
| deset | PRÁCE 1 | 20A | Rádiový kazetový přehrávač |
| jedenáct | HLAVA (DR) | 15A | USA: Pravý světlomet |
| jedenáct | HEAD_ (RH-LWR) | 15A | Kanada: Pravý světlomet (potkávací světlo) |
| 12 | HLAVA (LH) | 15A | USA: Světlomet doleva |
| 12 | HEAD_ (LH-LWR) | 15A | Kanada: Levý světlomet (potkávací světlo) |
| 13 | – | 30A | Náhradní pojistka |
| čtrnáct | – | 7,5A | Náhradní pojistka |
| patnáct | – | 15A | Náhradní pojistka |
| 33 | VŠECHNO | 120A | Systém nabíjení |
| 34 | ŘEDITEL ŠKOLY | 50A | Startovací systém, světlomety |
| 35 | PODPĚRA, PODPORA | 50A | Klimatizace |
| 36 | FANOUŠEK | 30A | Elektrické chladicí ventilátory |
| 37 | ABS 1 | 60A | Protiblokovací brzdový systém, systém kontroly trakce |
| 38 | AM1 | 50A | Elektronický zapalovací systém / rozdělovač |
| 39 | SILNÝ | 60A | Sestavy «PANEL», «STOP», «OCAS», «ECU-B», «DEFOG» a «DVEŘE» |
| 40 | HEAD_ (RH-UPR) | 15A | Kanada: Pravý světlomet (dálková světla) |
| 41 | HEAD_ (LH-UPR) | 15A | Kanada: Levý světlomet (dálková světla) |
| 42 | DRL | 7,5A | Kanada: systém denního svícení |
