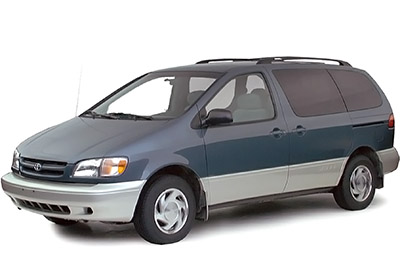

V tomto článku uvažujeme o první generaci Toyota Sienna (XL10), vyráběné v letech 1998 až 2003. Zde najdete schémata pojistkových skříní Toyota Sienna 1998, 1999, 2000, 2001, 2002 a 2003 , získáte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek).
Uspořádání pojistek Toyota Sienna 1998-2003
Pojistky zapalovače cigaret (elektrické zásuvky) Toyota Sienna jsou pojistky „PWR-OUTLET“ a „CIG“ v pojistkové skříňce palubní desky.
Umístění pojistkové skříňky
Prostor pro cestující
Je umístěn za krytem vlevo a pod volantem. Vlevo od něj je další pojistka, pro přístup k němu musíte odstranit panel pod volantem.
Motorový prostor
V blízkosti baterie jsou dvě pojistkové skříňky.
Schémata pojistek
1998, 1999 a 2000
Prostor pro cestující
Reklamní inzeráty
Přiřazení pojistek na přístrojové desce (1998-2000)
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| 17 | OHŘÍVAČ VODY | 10A | Klimatizace, odmlžování zadního okna |
| 18 | GAUGE | 10A | Měřidla a měřiče, kontrolky připomenutí údržby a zvuková výstražná světla (kromě kontrolky vybití a otevřených dveří), elektrické stahování oken, systém denního svícení, couvací světla |
| devatenáct | STĚRAČ | 20A/25A | Stěrače a ostřikovače čelního skla (1998-1999 – 20A; 2000 – 25A) |
| dvacet | VYHŘÍVANÉ ZRCADLO | 10A | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva, odmlžování vnějších zpětných zrcátek |
| 21 | ECU-IG | 15A | Tempomat, protiblokovací systém, zamykání pomocí bezdrátového systému dálkového ovládání, systém proti krádeži |
| 22 | IGN | 5A | Měřidla a měřiče, nabíjecí systém, airbagový systém SRS, předpínače bezpečnostních pásů, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| 23 | STOP | 15A | Brzdová světla, tempomat, vysoké brzdové světlo, zadní světla |
| 24 | FRONTA | 10A | Parkovací světla, přední obrysová světla, osvětlení registrační značky, zadní světla |
| 25 | PWR-VENT | 15A | Elektricky ovládaná zadní okna |
| 26 | OBD | 7,5A | Palubní diagnostický systém |
| 27 | VÝSTUP PWR | 15A | Zástrčka |
| 28 | VSTUP | 5A | Měřidla a měřiče, systém airbagů SRS, předpínače bezpečnostních pásů, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| 29 | DVEŘE | 20A | Elektrický zamykací systém dveří, systém proti krádeži |
| třicet | PODEPSAT | 7,5A | Měřidlo a rychloměr, audio systém do auta, hodiny, klimatizace, ovládání světel na palubní desce, odmlžovač zadního okna, elektronicky ovládaná automatická převodovka, nouzová směrová světla, parkovací světla |
| 31 | PROHLÍDKA | 7,5A | Blikače, nouzové blikače |
| 32 | RÁDIO 2 | 7,5A | Audio systém do auta |
| 33 | CIGARETA | 15A | Zapalovač cigaret, hodinky, elektrické ovládání zrcátek, systém airbagů SRS, předpínače bezpečnostních pásů, couvací světla, systém proti krádeži |
| 34 | Klimatizace | 5A | Klimatizace |
| 43 | FED | 30A | Odmlžovač zadního okna, pojistka „ ZRCÁTKO-VYHŘÍVAČ “ |
| 44 | AM1 | 40A | Tavné „INP“ |
| 45 | REP | 30A | Elektrická okna, elektrické střešní okno, elektrické sedadlo, elektrické posuvné dveře, pojistka „PWR-VENT“ |
Pojistková skříňka motorového prostoru # 1
Reklamní inzeráty
Přiřazení pojistek v pojistkové skříňce č. 1 (1998-2000)
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| jeden | – | Náhradní pojistka | |
| 2 | – | Náhradní pojistka | |
| 3 | – | Náhradní pojistka | |
| 4 | ALT-S | 5A | Systém nabíjení |
| Pět | H-LP RH | 15A | Pravý světlomet |
| 6 | EFI | 15A | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 7 | TROUBIT | 10A | Klakson, systém proti krádeži |
| osm | SAT | 10A | Nouzová světla |
| devět | AM2 | 30A | Fusibles „IGN“ a „STARTER“ |
| deset | H-LP LH | 15A | Levý světlomet |
| jedenáct | RÁDIO .1 | 20A | Audio systém do auta |
| 12 | KUPOLE | 10A | Hodiny, osobní světlo, osvětlení kosmetických zrcátek, osvětlení interiéru, osvětlení zavazadlového prostoru, kontrolka otevření dveří, kontrolka spínače zapalování, systém proti krádeži, denní svícení, vnitřní osvětlení |
| 13 | ECU-B | 10A | Tempomat, výstražné světlo airbagu SRS, elektricky posuvné dveře |
| 35 | A/F HTR | 25A | EFI systém |
| 38 | CDS FAN | 30A/40A | Elektrické chladicí ventilátory (s přívěsem – 40 A; bez přívěsu – 30 A) |
| 39 | VENTILÁTOR RDI | 30A/40A | Elektrické chladicí ventilátory (s přívěsem – 40 A; bez přívěsu – 30 A) |
| 40 | ŘEDITEL ŠKOLY | 40A | Fusibles „DRL“, „H-LP RH“ a „H-LP LH“ |
| 41 | R / RA / C | 40A | Zadní klimatizační systém |
| 42 | PODPĚRA, PODPORA | 50A | Klimatizace |
| 46 | VŠECHNO | 140A | Nabití systému, tavné zařízení „FL ABS“, „INP“, „HTR“ a „R/RA/C“ |
| 47 | INP | 100A | Fusibles „AM1“ a „DEF“ |
Pojistková skříňka motorového prostoru # 2
Přiřazení pojistek v pojistkové skříňce č. 2 (1998-2000)
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| čtrnáct | DRL | 5A | Systém denního svícení |
| patnáct | H-LP LH (LWR) | 10A | Levý světlomet (potkávací světlo) |
| šestnáct | H-LP RH (LWR) | 10A | Pravý světlomet (potkávací světlo) |
| 48 | FL ABS | 60A | Protiblokovací brzdový systém |
2001, 2002 a 2003
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek na přístrojovou desku (2001-2003)
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| 22 | OHŘÍVAČ VODY | 10A | Klimatizace, odmlžování zadního okna |
| 23 | GAUGE | 10A | Měřidla a měřiče, indikátory připomenutí údržby a zvuková výstražná zařízení (kromě kontrolky vybití a otevřených dveří), elektrická okna, denní svícení, couvací světla, elektrické posuvné dveře, automatické vnitřní oslnění proti oslnění, kompas |
| 24 | STĚRAČ | 25A | Stěrače a ostřikovače čelního skla, stěrač a ostřikovač zadního skla |
| 25 | VYHŘÍVANÉ ZRCADLO | 10A | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva, odmlžování vnějších zpětných zrcátek |
| 26 | ECU-IG | 15A | Tempomat, protiblokovací systém, protismykový systém, zámek s bezdrátovým dálkovým ovládáním, systém proti krádeži |
| 27 | IGN | 5A | Měřidla a měřiče, nabíjecí systém, airbagový systém SRS, předpínače bezpečnostních pásů, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| 28 | STOP | 15A | Brzdová světla, tempomat, vysoké brzdové světlo, zadní světla |
| 29 | FRONTA | 10A | Parkovací světla, přední obrysová světla, osvětlení registrační značky, zadní světla, elektricky posuvné dveře |
| třicet | PWR-VENT | 15A | Elektricky ovládaná zadní okna |
| 31 | OBD | 7,5A | Palubní diagnostický systém |
| 32 | VÝSTUP PWR | 15A | Zásuvky |
| 33 | VSTUP | 5A | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 34 | DVEŘE | 25A | Elektrický zamykací systém dveří, systém proti krádeži |
| 35 | PODEPSAT | 7,5A | Měřidlo a rychloměr, audio systém do auta, hodiny, klimatizace, ovládání světel na palubní desce, odmlžování zadního okna, elektronicky ovládaná automatická převodovka, nouzová směrová světla, parkovací světla, vyhřívaná sedadla, elektricky ovládaná zadní okna, elektrické posuvné dveře |
| 36 | PROHLÍDKA | 7,5A | Blikače, nouzové blikače |
| 37 | RÁDIO 2 | 7,5A | Audio systém do auta |
| 38 | CIGARETA | 15A | Zapalovač cigaret, hodinky, elektrické ovládání zrcátek, systém airbagů SRS, předpínače bezpečnostních pásů, couvací světla, systém proti krádeži, klimatizace |
| 39 | Klimatizace | 5A | Přední klimatizační systém |
| 49 | FED | 30A | Odmlžovač zadního okna, pojistka „ZRCÁTKO-OHŘÍVAČ“ |
| padesáti | REP | 30A | Elektricky ovládaná okna, elektrické střešní okno, elektrické sedadlo, elektrické posuvné dveře (pravá strana), pojistka „PWR-VENT“ |
| 51 | AM1 | 40A | Tavidla „CIG“, „RADIO №2“, „ECU-IG“, „WIPER“, „HEATER“, „GAUGE“ et „TURN“ |
Pojistková skříňka motorového prostoru # 1
Reklamní inzeráty
Přiřazení pojistek v pojistkové skříňce č. 1 (2001-2003)
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| jeden | SÍDLO SPOLEČNOSTI | 20A | Vyhřívaná sedadla |
| 2 | A/F HTR | 25A | Senzor poměru vzduch-palivo |
| 3 | NÁHRADNÍ | Náhradní pojistka | |
| 4 | NÁHRADNÍ | Náhradní pojistka | |
| Pět | NÁHRADNÍ | Náhradní pojistka | |
| 6 | ALT-S | 5A | Systém nabíjení |
| 7 | HLAVA (DR) | 15A | Pravý světlomet (dálková světla) |
| osm | EFI | 15A | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| devět | TROUBIT | 10A | Klakson, systém proti krádeži |
| deset | RIZIKO | 10A | Nouzová světla |
| jedenáct | AM2 | 30A | Fusibles „IGN“ a „STARTER“ |
| 12 | HLAVA (LH) | 15A | Levý světlomet (dálková světla) |
| 13 | RÁDIO 1 | 20A | Audio systém do auta |
| čtrnáct | KUPOLE | 10A | Hodiny, osobní světlo, osvětlení kosmetických zrcátek, osvětlení dveří, osvětlení zavazadlového prostoru, výstražné světlo otevřených dveří, světlo zapalování, systém proti krádeži, denní svícení, vnitřní osvětlení, bezpečnostní systém klimatizace, bezdrátové dálkové ovládání, otvírač garážových vrat |
| patnáct | ECU-B | 10A | Tempomat, výstražné světlo SRS, elektrické posuvné dveře |
| 42 | CDS | 30A/40A | Elektrické chladicí ventilátory (s přívěsem – 40 A; bez přívěsu – 30 A) |
| 43 | RDI | 30A/40A | Elektrické chladicí ventilátory (s přívěsem – 40 A; bez přívěsu – 30 A) |
| 44 | ŘEDITEL ŠKOLY | 40A | Systém denního svícení, pojistky „H-LP RH (LO)“ a „H-LP LH (LO)“ |
| 45 | R / RA / C | 40A | Zadní klimatizační systém |
| 46 | PODPĚRA, PODPORA | 50A | Přední klimatizační systém |
| 52 | VŠECHNO | 140A | Nabití systému, tavné zařízení „FL ABS“, „INP“, „HTR“ a „R/RA/C“ |
| 53 | INP | 100A | Fusibles „AM1“ a „DEF“ |
Pojistková skříňka motorového prostoru # 2
Přiřazení pojistek v pojistkové skříňce č. 2 (2001-2003)
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| šestnáct | MLHA | 20A | Přední mlhová světla |
| 17 | ABS №3 | 25A | Systém řízení smyku vozidla |
| 18 | ABS №2 | 25A | Systém řízení smyku vozidla |
| devatenáct | H-LP LH (LO) | 10A | Levý světlomet (potkávací světlo) |
| dvacet | H-LP RH (LO) | 10A | Pravý světlomet (potkávací světlo) |
| 21 | ABS №4 | 5A | Systém řízení smyku vozidla |
| 47 | PWR SLD | 30A | Elektrické posuvné dveře (levá strana) |
| 48 | Rr CLR | 40A | Zadní klimatizační systém |
| 54 | FL ABS | 60A | Protiblokovací brzdový systém |
