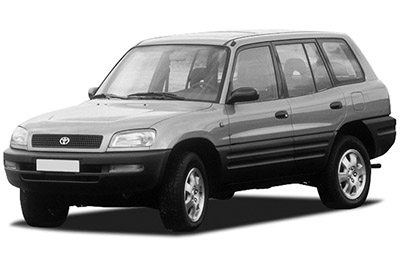

V tomto článku uvažujeme o první generaci Toyoty RAV4 (XA10) po faceliftu, vyráběné v letech 1998 až 2000. Zde najdete schémata pojistkových skříní Toyota RAV4 1998, 1999 a 2000 , získejte informace o umístění pojistkových panelů uvnitř automobilu , a zjistěte informace o přiřazení každé pojistky (uspořádání pojistek).
Contents
Rozložení pojistky Toyota RAV4 1998-2000
Pojistky zapalovače cigaret (napájecí zásuvka) vozu Toyota RAV4 jsou pojistky č. 15 „PWR OUTLET“ (elektrická zásuvka) a č. 16 „CIG“ (zapalovač cigaret) v pojistkové skříňce panelu. Na desce.
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Je umístěn na levé straně palubní desky za krytem.
Schéma pojistkové skříňky
Tableau de bord
Panneau de protection côté passager
Reklamní inzeráty
Přiřazení pojistek v prostoru pro cestující
| Ne. | Příjmení | Proud [A] | Funkce |
|---|---|---|---|
| patnáct | VÝKON NAPÁJENÍ | deset | Zástrčka |
| šestnáct | CIGARETA | patnáct | Zapalovač cigaret, hodiny, audio systém do auta, elektrická zrcátka, elektronicky ovládaný systém automatické převodovky |
| 17 | SRS-ACC | deset | Systém airbagů SRS, předpínače bezpečnostních pásů |
| 18 | STĚRAČ | dvacet | Stěrače a ostřikovače čelního skla, stěrač a ostřikovač zadního skla |
| devatenáct | ECU-IG | deset | Elektronicky řízený systém automatické převodovky, odmlžovač zadních oken, centrální uzávěrka diferenciálu, elektrické střešní okno, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, elektrický chladicí ventilátor, protiblokovací systém, tempomat |
| dvacet | VĚŽ A MĚŘENÍ | deset | Směrová světla, měřidla a měřiče, couvací světla, indikátory připomenutí servisu, klimatizační systém, denní svícení |
| 21 | STOP | deset | Brzdová světla, vysoko namontované brzdové světlo, elektronicky ovládaný systém automatické převodovky, protiblokovací systém brzd |
| 22 | FRONTA | patnáct | Měřidla a měřiče, nouzová směrová světla, zapalovač cigaret, centrální zamykání diferenciálu, hodiny, odmlžovač zadního okna, klimatizace, elektronicky ovládaná automatická převodovka, audio systém do auta, zadní světla, registrační značka zadních světel, parkovací světla, ovládání osvětlení palubní desky , boční obrysová světla |
| 23 | OBD | deset | Palubní diagnostický systém |
| 24 | SRS-B | deset | Výstražná kontrolka SRS airbagu |
| 25 | TROUBIT | deset | troubit |
| 27 | AM1 | deset | Fusibles „CIG“, „PWR OUTLET“, „SRS-ACC“, „WIPER“, „ECU-IG“ et TURN & GAUGE ‚ |
| 28 | Klimatizace | deset | Klimatizace |
| 32 | REP | třicet | Elektrický zamykací systém dveří, elektrické střešní okno, elektricky ovládaná okna |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Schéma pojistkové skříňky
Bez systému denního svícení
Se systémem denního svícení
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru
| Ne. | Příjmení | Proud [A] | Funkce |
|---|---|---|---|
| jeden | H-LP (RH) | patnáct | Pravý světlomet |
| 2 | H-LP (LH) | patnáct | Levý světlomet |
| 3 | NÁHRADNÍ | deset | Náhradní pojistka |
| 4 | NÁHRADNÍ | patnáct | Náhradní pojistka |
| Pět | AM2 | Pět | Vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, systém airbagů SRS, předpínače bezpečnostních pásů, startovací systém, výstražné světlo vyklápění |
| 6 | ALT-S | Pět | Systém nabíjení |
| 7 | SAT | deset | Nouzová světla |
| osm | EFI | dvacet | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| devět | KUPOLE | patnáct | Vnitřní osvětlení, osobní osvětlení, hodiny, denní svícení, měřidlo a měřiče, audio systém do auta |
| deset | IGN | dvacet | Systém nabíjení |
| jedenáct | H-LP RH-H | deset | Pravý světlomet (dálková světla) |
| 12 | H-LP LH-H | deset | Levý světlomet (dálková světla) |
| 13 | H-LP RH-L | deset | Pravý světlomet (potkávací světlo) |
| čtrnáct | H-LP LH-L | deset | Levý světlomet (potkávací světlo) |
| 29 | HLAVNÍ Č. 1 | třicet | Système de demarrage, „HLP (RH)“, „H- LP (LH)“, „H- LP RH- H“, „H- LP LH- H“, „H- LP RH- L“ et D H- LP Fusibles LH-L ” |
| třicet | CDS FAN | třicet | Elektrický chladicí ventilátor |
| 31 | VENTILÁTOR RDI | třicet | Elektrický chladicí ventilátor |
| 33 | břišní svaly | padesáti | Protiblokovací brzdový systém |
Blok pojistek
| Ne. | Příjmení | Proud [A] | Funkce |
|---|---|---|---|
| 34 | ŘEDITEL ŠKOLY | 80 | Fusibles „IGN“, „HAZ“, „DOME“, „ALT-S“, „MAIN No.1“, „AM2“ a „EFI“ |
| 35 | VŠECHNO | 100 | „HTR“, „ABS“, „RDI FAN“, „CDS FAN“, „CIG“, „SRS-ACC“, „WIPER“, „ECU-IG“, „TURN & GAUGE“, „DEFOG“, „TAIL ”,„ STOP “,„ HORN “,„ OBD “,„ SRS-B “,„ VÝSTUP PWR “,„ PWR “a„ AM1 “ |
| 36 | PODPĚRA, PODPORA | padesáti | Klimatizační systém, pojistka „A / C“ |
