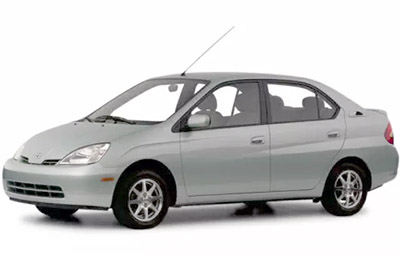

V tomto článku uvažujeme o první generaci Toyoty Prius po faceliftu (XW11), vyráběné v letech 2000 až 2003. Zde najdete schémata pojistkových skříní Toyota Prius 2000, 2001, 2002 a 2003 , získáte informace o ‚umístění panelů pojistek uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistky Toyota Prius 2000-2003
Pojistka zapalovače cigaret (elektrická zásuvka) Toyota Prius je pojistka č. 10 „CIG“ v pojistkové skříňce palubní desky.
Přehled interiéru
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Pojistková skříňka je umístěna na levé straně palubní desky za krytem.
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek a relé v prostoru pro cestující
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | PODEPSAT | Pět | Zvukový systém, světlo popelníku, systém regulace úrovně paprsků světlometů, nouzový ukazatel směru |
| 2 | GAUGE | deset | Měřidlo a rychloměr, nouzové blikající světlo, odmlžovač zadního okna, indikátor upomínky na servis a zvuková výstražná světla, couvací světlo, elektricky ovládaná okna, klimatizace |
| 3 | PODPĚRA, PODPORA | deset | Klimatizace |
| 4 | FRONTA | 7.5 | Parkovací světla, koncová světla, osvětlení registrační značky, boční obrysová světla |
| Pět | ECU-IG | Pět | Klimatizace, protiblokovací systém, elektrický posilovač řízení, denní svícení |
| 6 | STOP | patnáct | Brzdová světla, vysoko namontovaná brzdová světla, protiblokovací systém brzd |
| 7 | CAC | deset | Výstražná kontrolka protiblokovacího systému, hodiny, audio systém, multifunkční displej, systém zámku převodovky |
| osm | STĚRAČ | třicet | Stěrač |
| devět | ECU-B | 7.5 | Klimatizace, denní svícení, elektrický posilovač řízení, hybridní imobilizér |
| deset | CIGARETA | patnáct | Zástrčka |
| jedenáct | PODLOŽKA | patnáct | Podložka |
| 12 | DVEŘE | třicet | Elektrický systém zamykání dveří |
| 13 | ACC SRS | deset | Airbagy SRS, předpínače bezpečnostních pásů |
| čtrnáct | – | – | – |
| patnáct | OBD II | 7.5 | Palubní diagnostický systém |
| šestnáct | – | – | – |
| 17 | PWR1 | dvacet | Elektrický okenní systém |
| 18 | AM1 | Pět | Fusibles „ACC“, „CIG“, „SRS ACC“, „WASHER“, „HTR“, „WIPER“, „ECU-IG“ et „GAUGE“ |
| devatenáct | FED | 40 | Odmlžování zadního okna |
| dvacet | SILNÝ | třicet | Elektrická okna |
| Relé | |||
| R1 | Zapalování (IG1) | ||
| R2 | Zadní světla (OCAS) | ||
| R3 | Relé příslušenství (ACC) | ||
| R4 | – | ||
| R5 | Elektrické relé (elektrické ovládání oken) | ||
| R6 | Odmlžovač zadního okna (DEF) |
Reklamní inzeráty
Blok pojistek
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | CC/CC-S | Pět | Invertor a konvertor |
| 2 | ŘEDITEL ŠKOLY | 120 | „DC/DC“, „BATT FAN“, „HORN“, „TURN-HAZ“, „DOME“, „THRO“, „EFT,“ AM2 „,“ ABS NO.2 „,“ ABS NO.3 „, Fusibles „DC/DC-S“, „HV“, „HEAD“ |
| 3 | – | – | – |
Pojistkové skříňky v motorovém prostoru
Umístění pojistkové skříňky
Reklamní inzeráty
Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | CDS FAN | třicet | Klimatizace |
| Pět | TROUBIT | deset | troubit |
| 6 | – | – | – |
| 7 | HEAD UP (RH) | deset | s denními světly: pravý světlomet (dálková světla) |
| osm | AM2 | patnáct | Startovací systém, vícebodový systém vstřikování paliva / systém sekvenčního vícebodového vstřikování paliva, hybridní systém imobilizéru vozidla |
| devět | THRO | patnáct | Elektronický systém ovládání škrticí klapky |
| deset | HLAVA (DR) | deset | Pravý světlomet |
| deset | NÍZKÁ HLAVA (DR) | deset | s denními světly: pravý světlomet (potkávací světla) |
| jedenáct | HEAD HIGH (LH) | deset | s denním svícením: Levý světlomet (dálková světla) |
| 12 | VENTILÁTOR BATERIE | deset | Ventilátor chlazení baterie |
| 13 | ABS č. 3 | dvacet | Hydraulická brzda |
| čtrnáct | HT | dvacet | Hybridní systém |
| patnáct | EFI | patnáct | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| šestnáct | HLAVA (LH) | deset | Levý světlomet |
| šestnáct | NÍZKÁ HLAVA (LH) | deset | s denními světly: Levý světlomet (potkávací světla) |
| 17 | KUPOLE | patnáct | Audio systém, multifunkční obrazovka, vnitřní osvětlení, osvětlení kufru, elektrické ovládání oken, bezdrátový systém dálkového ovládání |
| 18 | TURN-HAZ | deset | Nouzová světla |
| devatenáct | CC/CC | 100 | Relé ACC, relé IG1, relé TAIL, „ABS NO.4“, „HTR1“, „HTR2“, „ABS NO.1“, „HTR3“, „EMPS“, „CDS FAN“, „RDI“, „HTR Fusibles „, OBD II“, „ECU-B“, „STOP“, „PWR1“, „POWER“, „PORTE“, „DEF“, „AM1“ |
| dvacet | VÉST | třicet | s denními světly: systém denních světel |
| dvacet | SOUD PIN | – | bez denních světel: krátké vřeteno |
| 21 | – | – | – |
| 22 | PODPĚRA, PODPORA | padesáti | Klimatizace |
| 23 | RDI | třicet | Elektrický chladicí ventilátor |
| 24 | ABS Č. 2 | třicet | Hydraulická brzda |
| Relé | |||
| R1 | s denními světly: Stmívač (DIM) bez denních světel: krátký představec |
||
| R2 | Maják (HEAD) | ||
| R3 | Palivové čerpadlo (relé pro otevření okruhu (C / OPN)) | ||
| R4 | Topení (HTR) | ||
| R5 | s denními světly: krátké vřeteno | ||
| R6 | Řídicí jednotka motoru (EFI) | ||
| R7 | Spojka kompresoru klimatizace (CLR MG) | ||
| R8 | Elektrický chladicí ventilátor (VENTILÁTOR Č. 1) | ||
| R9 | Elektrický chladicí ventilátor (VENTILÁTOR Č. 2) | ||
| R10 | Elektrický chladicí ventilátor (VENTILÁTOR Č. 3) | ||
| R11 | Zapalování (IG2) | ||
| R12 | troubit |
Reklamní inzeráty
Přídavná pojistková skříňka
Přídavná pojistková skříňka v motorovém prostoru
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | ABS č. 4 | deset | Protiblokovací brzdový systém |
| 2 | HTR Č. 1 | třicet | Klimatizace |
| 3 | – | – | – |
| 4 | HTR Č. 2 | třicet | Klimatizace |
| Pět | – | – | – |
| 6 | DRL | 7.5 | Systém denního svícení |
| 7 | HTR3 | padesáti | Klimatizace |
| osm | EM PS | padesáti | Elektrický posilovač řízení |
| devět | ABS č. 1 | 40 | Protiblokovací brzdový systém |
| Relé | |||
| R1 | Denní svícení (DRL) | ||
| R2 | Protiblokovací brzdový systém (ABS SOL) | ||
| R3 | (A/CW/P) | ||
| R4 | Elektrický posilovač řízení (EMPS) | ||
| R5 | Klimatizační systém (HTR3) | ||
| R6 | – | ||
| R7 | Klimatizační systém (HTR1) | ||
| R8 | Klimatizační systém (HTR2) |
Reléový box
| Ne. | Relé |
|---|---|
| R1 | (HYDRO MTR Č. 1) |
| R2 | (HYDRO MTR Č. 2) |
| R3 | – |
| R4 | (IGCT) |
