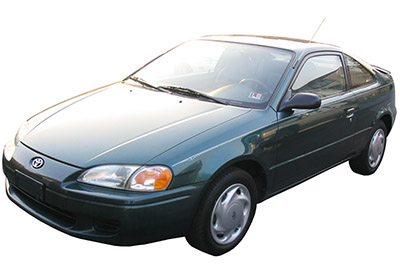

V tomto článku uvažujeme o druhé generaci Toyota Paseo (L50), vyráběné v letech 1995 až 1999. Zde najdete schémata pojistkových skříní Toyota Paseo 1995, 1996, 1997, 1998 a 1999 , získáte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek).
Contents
Rozložení pojistky Toyota Paseo 1995-1999
Pojistka zapalovače cigaret (napájecí zásuvka) Toyota Paseo je pojistka č. 21 „CIG & RADIO“ v pojistkové skříňce palubní desky.
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Je umístěn za krytem vlevo a pod volantem. V pravé boční konzole je také pojistka a panel pod volantem musí být odstraněn, aby k ní byl přístup.
Schéma pojistkové skříňky
Přiřazení pojistek na přístrojové desce
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| čtrnáct | STOP | 10A | Brzdová světla, vysoko namontované brzdové světlo, protiblokovací brzdový systém, systém ovládání zámku převodovky |
| patnáct | Klimatizace | 10A | Klimatizace |
| šestnáct | FRONTA | 15A | Zadní světla, parkovací světla, osvětlení registrační značky, světla na palubní desce, nouzová směrová světla, klimatizační systém, odmlžovač zadního okna, audio systém do auta, zapalovač cigaret, hodiny |
| 17 | GAUGE | 10A | Měřidla a čítače, kontrolky připomenutí údržby a zvuková výstražná světla (kromě výstražných světel vypouštění a otevřených dveří), couvací světla, odmlžovač zadního okna, systém denního svícení |
| 18 | PROHLÍDKA | 7,5A | 1995-1997: blinkry, nouzové blinkry; 1998-1999: Směrová světla |
| devatenáct | STĚRAČ | 20A | Stěrače a ostřikovače čelního skla |
| dvacet | ECU-IG | 5A | Protiblokovací brzdový systém, klimatizační systém, řídicí systém zámku převodovky |
| 21 | CIG & RADIO | 15A | Zapalovač cigaret, audio systém do auta, hodiny, systém proti krádeži, systém ovládání zámku převodovky |
| 22 | IGN | 5A | Systém nabíjení, výstražná kontrolka vyklápění, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, systém airbagů SRS, předpínače bezpečnostních pásů |
| 23 | ECU-B | 5A | Kontrolka airbagu SRS, předpínače bezpečnostních pásů, systém denního svícení |
| 29 | FED | 30A/40A | Odmlžování zadního okna |
| třicet | REP | 30A | Elektrické stahování oken, elektrické zamykání dveří |
Reklamní inzeráty
Pojistkové skříňky v motorovém prostoru
Umístění pojistkové skříňky
V blízkosti baterie jsou dvě nebo tři pojistkové skříňky.
Schéma pojistkové skříňky
Přidělení pojistek v motorovém prostoru
| Ne. | Příjmení | Zesilovač | |
|---|---|---|---|
| jeden | HLAVA (LH) | 10A | USA: Světlomet doleva |
| jeden | DRL | 5A | Kanada: systém denního svícení |
| 2 | HLAVA (DR) | 10A | USA: Pravý světlomet |
| 3 | AM2 | 15A | Systém zapalování, dobíjecí systém, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, systém airbagů SRS, předpínače bezpečnostních pásů, startovací systém |
| 4 | HAZ-HORN | 15A | 1995-1997: Rohy, ukazatele, nouzové ukazatele, systém proti krádeži; 1998-1999: Klaksony, nouzové ukazatele, systém proti krádeži |
| Pět | EFI | 15A | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 6 | KUPOLE | 10A | Osobní osvětlení, výstražné světlo otevřených dveří, hodiny, autorádio, systém proti krádeži, denní svícení |
| 7 | OBD-II | 7,5A | Palubní diagnostický systém |
| osm | ALT-S | 5A | Systém nabíjení |
| deset | HLAVA (RH-LWR) | 10A | Kanada: Pravý světlomet (potkávací světlo) |
| jedenáct | HLAVA (LH-LWR) | 10A | Kanada: Levý světlomet (potkávací světlo) |
| 12 | HLAVA (RH-UPR) | 10A | Kanada: Pravý světlomet (dálková světla) |
| 13 | HLAVA (LH-UPR) | 10A | Kanada: Levý světlomet (dálková světla) |
| 24 | CDS FAN | 30A | Elektrický chladicí ventilátor |
| 25 | RAD FAN | 30A | Elektrický chladicí ventilátor |
| 26 | OHŘÍVAČ VODY | 40A | Klimatizační systém, pojistka „A / C“ |
| 27 | ŘÍDIT | 30A | Kanada: Fusibles «HEAD RH (Lo)», «HEAD LH (Lo)», «HEAD RH (Hi)» et «HEAD LH (Hi)» |
| 28 | ŘEDITEL ŠKOLY | 30A | Spouštěcí systém |
| 31 | břišní svaly | 60A | Protiblokovací brzdový systém |
| 32 | AM1 | 40A/50A | Fusibles „DEF“, „WIPER“, „GAUGE“, „ECU-IG“, „TURN“, „IGN“, „CIG & RADIO“ et „PWR“ |
| 33 | VŠECHNO | 100A | „ABS“, „STOP“, „OCAS“, „ECU-B“, „DEF“, „AM1“, „WIPER“, „GAUGE“, „ECU-IG“, „TURN“, „IGN“ et “ Fusibles PWR „ |
