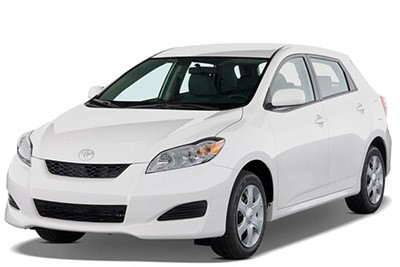

V tomto článku uvažujeme o druhé generaci Toyota Matrix (E140), vyráběné v letech 2009 až 2014. Zde najdete schémata pojistkových skříní Toyota Matrix 2009, 2010, 2011, 2012, 2013 a 2014 , získáte informace o umístění pojistkové panely uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek).
Contents
Rozložení pojistek Toyota Matrix 2009-2014
Pojistky zapalovače cigaret (napájecí zásuvky) Toyota Matrix jsou pojistky č. 7 „CIG“, č. 22 „ACC-B“ v pojistkové skříňce palubní desky a č. 37 „VÝSTUP / INVERTOR PWR“ v motorovém prostoru Pojistková skříň.
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Pojistková skříňka je umístěna pod palubní deskou (levá strana), pod kapotou.
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek v prostoru pro cestující
| Ne. | Příjmení | Ampér | Popis |
|---|---|---|---|
| jeden | FRONTA | deset | Parkovací světla, zadní světla, osvětlení registrační značky, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, světla na přístrojové desce |
| 2 | PODEPSAT | 7.5 | Vypínač |
| 3 | PORTE FR | dvacet | Elektrická okna |
| 4 | RL DVEŘE | dvacet | Elektrická okna |
| Pět | RR DVEŘE | dvacet | Elektrická okna |
| 6 | SLUNEČNÍ STŘECHA | dvacet | Měsíční střecha |
| 7 | CIGARETA | patnáct | Zapalovač cigaret, elektrická zásuvka |
| osm | CAC | 7.5 | Vnější zpětná zrcátka, audio systém, hlavní jednotka ECU, hodiny, systém ovládání zámku převodovky |
| devět | I/P | 7.5 | Žádný obvod |
| deset | VÝKON NAPÁJENÍ | patnáct | Žádný obvod |
| jedenáct | IGN | 7.5 | Systém airbagů SRS, vícebodový systém vstřikování paliva / systém sekvenčního vícebodového vstřikování paliva, systém klasifikace cestujících na straně spolujezdce |
| 12 | METR | 7.5 | Měřidlo a metry |
| 13 | HTR-IG | deset | Klimatizace, odmlžování zadního okna |
| čtrnáct | STĚRAČ | 25 | Stěrače |
| patnáct | STĚRAČ | patnáct | Stěrač zadního skla |
| šestnáct | PODLOŽKA | patnáct | Ostřikovač čelního skla |
| 17 | Č. ECU-IG. 1 | deset | Hlavní jednotka ECU, elektrický posilovač řízení, elektrické chladicí ventilátory, řídicí systém zámku řazení, protiblokovací brzdový systém, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, systém upozornění na tlak v pneumatikách, systém kontroly stability vozidla |
| 18 | Č. ECU-IG. 2 | deset | Zpětná světla, dobíjecí systém, odmlžovač zadního okna |
| devatenáct | OBD | 7.5 | Palubní diagnostický systém |
| dvacet | STOP | deset | Brzdová světla, Protiblokovací brzdový systém s vysokým brzdovým světlem, Systém řízení stability vozidla, Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva, Řídicí systém zámku řazení |
| 21 | DVEŘE | 25 | Elektrický systém zamykání dveří |
| 22 | ACC-B | 25 | CIG, ACC |
| 24 | 4×4 | 7.5 | Systém pohonu všech kol |
| 25 | AM1 | 7.5 | Startovací systém, řídicí systém zámku převodovky, ACC, CIG |
| 26 | FED | třicet | Odmlžovač zadního okna, MIR HTR, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| 27 | SILNÝ | třicet | Elektrická okna |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Je umístěn v motorovém prostoru (levá strana).
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek v motorovém prostoru
| Ne. | Příjmení | Ampér | Popis |
|---|---|---|---|
| jeden | CDS FAN | třicet | Elektrický ventilátor |
| 2 | VENTILÁTOR RDI | 40 | Elektrický ventilátor |
| 3 | ABS Č. 3 | třicet | Protiblokovací brzdový systém, systém kontroly stability vozidla |
| 4 | ABS Č. 1 | padesáti | Protiblokovací brzdový systém, systém kontroly stability vozidla |
| Pět | PODPĚRA, PODPORA | padesáti | Klimatizace |
| 6 | VŠECHNO | 120 | Systém nabíjení, VENTILÁTOR RDI, VENTILÁTOR CD, ABS Č. 1, ABS Č. 3, INVERTER, HTR, HTR SUB NO. 1, HTR SUB Č. 3. ACC, CIG, METER, IGN, ECU-IG NO. 2, HTRIG, WIPER, RR WIPER, WASHER, ECU-IG NO. 1, AM1, 4WD, DVEŘE, ZASTAVENÍ, FR DVEŘE, NAPÁJENÍ, RR DVEŘE, RL DVEŘE, OBD, ACC-B, FR Mlha, SLUNEČNÍ STŘECHA, DEF, MIR HTR, OCAS, PANEL |
| 7 | EPS | 60 | Elektrický posilovač řízení |
| osm | PI | padesáti | HLAVNÍ EFI, HORN, IG2 |
| devět | HLAVNÍ H-LP | padesáti | H-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP RH HI |
| deset | EFI Č. 2 | deset | Systém kontroly emisí |
| jedenáct | EFI Č. 1 | deset | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 12 | H-LP RH HI | deset | Pravý světlomet (dálková světla) |
| 13 | H-LP LH HI | deset | Levý světlomet (dálková světla) |
| čtrnáct | H-LP RH LO | deset | Pravý světlomet (potkávací světlo), přední mlhová světla |
| patnáct | H-LP LH LO | deset | Levý světlomet (potkávací světlo) |
| šestnáct | ETCS | deset | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 17 | TURN-HAZ | deset | Blikače, nouzové blikače |
| 18 | ALT-S | 7.5 | Systém nabíjení |
| devatenáct | AM2 Č. 2 | 7.5 | Startovací systém, vícebodový systém vstřikování paliva / systém sekvenčního vícebodového vstřikování paliva |
| dvacet | AM2 | třicet | Startovací systém, vícebodový systém vstřikování paliva / systém sekvenčního vícebodového vstřikování paliva |
| 21 | STRG LOCK | dvacet | Žádný obvod |
| 22 | IG2 NO.2 | 7.5 | Spouštěcí systém |
| 23 | ECU-B2 | deset | Systém imobilizéru motoru |
| 24 | ECU-B | deset | Hlavní jednotka ECU, měřidlo a měřiče, denní svícení, klimatizace, bezdrátové dálkové ovládání |
| 25 | RAD Č. 1 | patnáct | Audio systém |
| 26 | KUPOLE | deset | Vnitřní osvětlení, osobní osvětlení, hodiny |
| 27 | NÁHRADNÍ | deset | Náhradní pojistka |
| 28 | NÁHRADNÍ | třicet | Náhradní pojistka |
| 29 | NÁHRADNÍ | dvacet | Náhradní pojistka |
| třicet | NE | třicet | Audio systém |
| 31 | POMOC | deset | Žádný obvod |
| 32 | PRINCIPÁLNÍ EFI | dvacet | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva, EFI Č. 1, EFI Č. 2 |
| 33 | TROUBIT | deset | troubit |
| 34 | IG2 | patnáct | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva, Startovací systém, IGN, MĚŘIČ |
| 35 | HTR SUB Č. 1 | třicet | PTC ohřívač |
| 36 | HTR SUB Č. 3 | třicet | PTC ohřívač |
| 37 | VÝSTUP PWR / INVERTER | patnáct | AC INVERTER |
