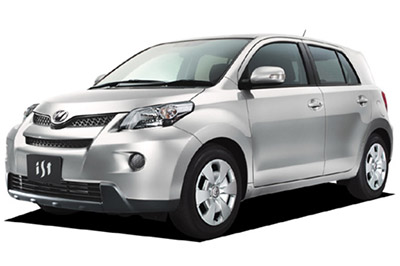

V tomto článku uvažujeme o druhé generaci Toyota ist / Toyota Urban Cruiser / Scion xD (XP110), vyráběné v letech 2007 až 2016. Zde najdete schémata pojistkových skříní Toyota ist (Toyota Urban Cruiser / Scion xD) 2008, 2009 , 2010, 2011, 2012, 2013, 2014, 2015 a 2016 , získejte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Dispozice tavitelné Toyoty je / Urban Cruiser / Scion xD 2008-2016
Pojistka zapalovače cigaret (napájecí zásuvka) Toyota ist je pojistka č. 8 „CIG“ v pojistkové skříňce palubní desky.
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Pojistková skříňka je umístěna pod levou stranou palubní desky, pod krytem.
Véhicules à conduite à gauche
Véhicules à conduite à droite
Véhicules à conduite à gauche
Véhicules à conduite à droite
Schéma pojistkové skříňky
Přiřazení pojistek v prostoru pro cestující
| NE. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | FRONTA | deset | s DRL: přední obrysová světla, zadní světla, osvětlení registrační značky, manuální nastavení světlometů, vícekanálový systém vstřikování paliva / sekvenční vícekanálový systém vstřikování paliva, světla na přístrojové desce |
| jeden | PANEL2 | 7.5 | bez DRL: přední obrysová světla, zadní světla, osvětlení registrační značky, manuální nastavení světlometů, vícekanálový systém vstřikování paliva / sekvenční vícekanálový systém vstřikování paliva, světla na palubní desce |
| 2 | PANEL1 | 7.5 | Osvětlení spínačů, kontrolky na přístrojové desce, spínače řízení, systém Stop & Start, měřidla a čítače |
| 3 | Klimatizace | 7.5 | Klimatizace, odmlžovač zadního okna, elektrické topení |
| 4 | D DVEŘE | dvacet | Elektrická okna |
| Pět | RL DVEŘE | dvacet | Elektricky ovládaná okna (vzadu vlevo) |
| 6 | RR DVEŘE | dvacet | Elektricky ovládaná okna (vzadu vpravo) |
| 7 | – | – | – |
| osm | CIGARETA | patnáct | Zásuvka (zapalovač cigaret) |
| devět | CAC | 7.5 | Elektrický zamykací systém dveří, vnější zrcátka, audio systém, hodiny |
| deset | – | – | – |
| jedenáct | ID / UP / MIR HTR |
deset | Odmlžování vnějších zpětných zrcátek |
| 12 | – | – | – |
| 13 | AM1 No2 | 7.5 | – |
| čtrnáct | RR Mlha | 7.5 | Zadní mlhová světla |
| patnáct | IGN | 7.5 | Vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, systém airbagů SRS, systém inteligentního vstupu a startu, systém Stop & Start |
| šestnáct | SETKÁNÍ | 7.5 | Měřidla a měřiče |
| 17 | P S-HTR | patnáct | Vyhřívání sedadel |
| 18 | D S-HTR | patnáct | Vyhřívání sedadel |
| devatenáct | TEC | dvacet | Stěrače |
| dvacet | RR WIP | patnáct | Stěrač zadního skla |
| 21 | WSH | patnáct | Ostřikovače čelního skla, ostřikovače zadního skla |
| 22 | ECU-IG | deset | Systém denního svícení, ABS, Elektrický posilovač řízení, Elektrická okna, Systém zamykání dveří, VSC, Systém aktivního řízení točivého momentu 4WD, Systém inteligentního vstupu a startu, Stop & Start systém, Elektrický chladicí ventilátor |
| 23 | GAUGE | deset | Systém nabíjení, směrová světla, nouzová směrová světla, zpětná světla, klimatizace, odmlžovač zadního okna, měřidla a měřiče |
| 24 | OBD2 | 7.5 | Palubní diagnostický systém |
| 25 | STOP | deset | Brzdová světla, vysoko namontovaná brzdová světla, vícekanálový systém vstřikování paliva / sekvenční vícekanálový systém vstřikování paliva, ABS, VSC, systém zámku převodovky |
| 26 | – | – | – |
| 27 | D/L | 25 | Elektrický zamykací systém dveří, dvojitý zamykací systém |
| 28 | FR BROUILLARD | patnáct | Přední mlhová světla |
| 29 | 4×4 | 7.5 | Aktivní systém řízení točivého momentu 4WD |
| třicet | FRONTA | deset | bez DRL: přední obrysová světla, zadní světla, osvětlení registrační značky, manuální nastavení světlometů, vícekanálový systém vstřikování paliva / sekvenční vícekanálový systém vstřikování paliva, světla na palubní desce |
| 31 | AM1 | 25 | Vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, pojistky „ACC“, „CIG“ |
Reklamní inzeráty
Přední strana
Véhicules à conduite à gauche
Véhicules à conduite à droite
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | REP | třicet | Elektrická okna |
| 2 | FED | třicet | Odmlžování zadního okna |
| 3 | – | – | – |
| Relé | |||
| R1 | Zapalování (IG1) | ||
| R2 | Topení (HTR) | ||
| R3 | LHD: Bliká |
Přídavná pojistková skříňka
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | AM2 Č. 2 | 7.5 | Otvírač zadních dveří, zatížení, ovládání zamykání dveří, dvojitý zámek, ovládání motoru, systém imobilizéru motoru, systém vstupu a startování, zapalování, světla, vnitřní osvětlení, připomenutí světla, elektrické stahování oken, výstražný bezpečnostní pás, start, zámek řízení, stop & start systém, zadní světlo, zařízení proti krádeži, bezdrátové ovládání zamykání dveří |
| jeden | WIP-S | 7.5 | 1ND-TV: Správa napájení |
| 2 | AM2 Č. 2 | 7.5 | Otvírač zadních dveří, zatížení, ovládání zamykání dveří, dvojitý zámek, ovládání motoru, systém imobilizéru motoru, systém vstupu a startování, zapalování, světla, vnitřní osvětlení, připomenutí světla, elektrické stahování oken, výstražný bezpečnostní pás, start, zámek řízení, stop & start systém, zadní světlo, zařízení proti krádeži, bezdrátové ovládání zamykání dveří |
| 2 | WIP-S | 7.5 | 1ND-TV: Správa napájení |
Pojistková skříňka v motorovém prostoru
Umístění pojistkové skříňky
Pojistková skříňka je umístěna v motorovém prostoru (levá strana)
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek v motorovém prostoru
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | – | – | – |
| 2 | AM2 | patnáct | Startovací systém, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, systém Stop & Start, inteligentní systém vstupu a startu |
| 3 | TROUBIT | deset | troubit |
| 4 | EFI | dvacet | 1NR-FE, 2ZR-FE: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 4 | DPE | třicet | 1ND-TV: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| Pět | – | třicet | Náhradní pojistka |
| 6 | – | deset | Náhradní pojistka |
| 7 | – | patnáct | Náhradní pojistka |
| osm | – | – | – |
| devět | – | – | – |
| deset | – | – | – |
| jedenáct | – | – | – |
| 12 | ABS2/VSC2 | třicet | Protiblokovací brzdový systém, systém kontroly stability vozidla |
| 13 | HLAVNÍ H-LP | třicet | obsahuje DRL: tavitelné výrobky «H-LP LH/H-LP LO LH», «H-LP LH/H-LP LO LH», «H-LP HI LH», «H-LP HI RH» |
| čtrnáct | SVATÝ | třicet | Spouštěcí systém |
| patnáct | S-LOCK | dvacet | Inteligentní systém vstupu a startu |
| šestnáct | KUPOLE | patnáct | Vnitřní osvětlení, osobní osvětlení, osvětlení zavazadlového prostoru, inteligentní systém vstupu a startu, bezdrátové dálkové ovládání, audio systém |
| 17 | ECU-B | 7.5 | Systém denního svícení, elektricky ovládaná okna, elektrické zamykání dveří, inteligentní systém vstupu a startu, měřidla a měřiče, klimatizační systém, VSC, systém Active Torque Control 4YVD, systém Stop & Start |
| 18 | ALT-S | 7.5 | 1NR-FE, 2ZR-FE: nabíjecí systém |
| 18 | F/PMP | třicet | 1ND-TV: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| devatenáct | ETCS | deset | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| dvacet | SAT | deset | Blikače, nouzové blikače |
| 21 | VLÁDNÍ ÚŘAD | padesáti | bez systému Stop & Start: manuální převodovka s více režimy |
| 21 | BBC | 40 | Systém Stop & Start |
| 22 | H-LP RH / H-LP LO RH |
deset | Pravý světlomet |
| 23 | H-LP LH / H-LP LO LH |
deset | Levý světlomet |
| 24 | EFI2 | deset | 1NR-FE, 2ZR-FE: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 24 | ECD2 | deset | 1ND-TV: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 25 | ECD3 | 7.5 | 1ND-TV: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 26 | HTR SUB2 | 40 | Typ 435W: PTC ohřívač |
| 26 | HTR SUB1 | padesáti | Typ 600 W: PTC ohřívač |
| 27 | EPS | padesáti | Elektrický posilovač řízení |
| 28 | ABS1/VSC1 | padesáti | Protiblokovací brzdový systém, systém kontroly stability vozidla |
| 29 | PODPĚRA, PODPORA | 40 | Klimatizace |
| třicet | RDI | třicet | Elektrický chladicí ventilátor |
| 31 | HTR SUB1 | třicet | Typ 435W: PTC ohřívač |
| 31 | HTR SUB2 | třicet | Typ 600 W: PTC ohřívač |
| 32 | H-LP CLN / PWR HTR |
třicet | Elektrické topení, ostřikovače světlometů |
| 32 | HTR SUB3 | třicet | Typ 600 W: PTC ohřívač |
| Relé | |||
| R1 | Startér (ST) | ||
| R2 | Elektrický chladicí ventilátor (VENTILÁTOR č. 2) | ||
| R3 | PTC topení (HTR SUB1) 1ND-TV + 4WD: (ECD č. 2) |
||
| 1NR -FE – Essence 1.3L 2ZR -FE – Essence 1.8L 1ND -TV – Diesel 1.4L |
Reklamní inzeráty
Reléový box č. 1 (bez DRL)
| Ne. | Relé |
|---|---|
| R1 | PTC ohřívač (HTR SUB3 / TRK) |
| R2 | PTC ohřívač (HTR SUB2) |
| R3 | Světlomet / vícerežimová manuální převodovka / vyhřívání PTC (H-LP / AMT / HTR SUB1) |
Reléový box č. 2 (s DRL)
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | ATF PMP | deset | – |
| 2 | HTR W/P | deset | – |
| 3 | H-LP HI RH | deset | Světlomet |
| 4 | H-LP HI LH | deset | Světlomet |
| Relé | |||
| R1 | Stmívač (DIM) | ||
| R2 | – | ||
| R3 | – | ||
| R4 | Phare (H-LP) | ||
| R5 | PTC ohřívač (HTR SUB3) | ||
| R6 | PTC ohřívač (HTR SUB2) | ||
| R7 | PTC topení (HTR SUB1) | ||
| R8 | – |
Blok pojistek
De l’essence
Diesel
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | SVĚTLO DC / DC | 80 | 1ND-TV: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 2 | ŘEDITEL ŠKOLY | 60 | „EFT,“ HORN „,“ AM2 „,“ ALT-S „,“ DOME „,“ ST „,“ ECU-B „,“ ETCS „,“ HAZ „,“ H-LP LH/H-LP LO LH Fusibles „et“ H-LP RH/H-LP LO RH „ |
| 3 | VŠECHNO | 120 | Nabití systému, „HTR SUB2“, „EPS“, „ABS1/VSC1“, „HTR“, „ABS2/VSC2“, „HTR SUB1“, „RDI“, „DEF“, „FR FOG“, „OBD2“ , Fusibles „D/L“, „POWER“, „RR DOOR“, „RL DOOR“, „STOP“ a „AM1“ |
