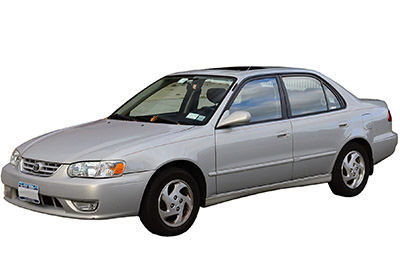

V tomto článku uvažujeme o osmé generaci Toyota Corolla (E110), vyráběné v letech 1997 až 2002. Zde najdete schémata pojistkových skříní Toyota Corolla 1998, 1999, 2000, 2001 a 2002 , získáte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek).
Contents
Rozložení pojistky Toyota Corolla 1998-2002
Pojistka zapalovače cigaret (napájecí zásuvka) Toyota Corolla je pojistka č. 31 „CIG“ v pojistkové skříňce palubní desky.
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Pojistková skříňka je umístěna za odkládací přihrádkou na straně řidiče na přístrojové desce.
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek na přístrojové desce
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| 17 | PROHLÍDKA | 7,5A | Blikače, nouzové blikače |
| 18 | GAUGE | 10A | Měřidla a čítače, couvací světla, klimatizace, elektrické stahování oken, odmlžování zadního okna, elektrické zamykání dveří |
| devatenáct | TEC | 20A | Stěrače a ostřikovače čelního skla |
| dvacet | DEF I-UP/M-HTR | 10A | Odmlžovač zadního okna, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| 21 | ECU-IG | 10A | Startovací systém, elektrický chladicí ventilátor, uzamykací systém automatické převodovky, protiblokovací systém, tempomat, systém proti krádeži (2000) |
| 22 | IGN | 7,5A | Vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, nabíjecí systém, systém airbagů SRS, předpínače bezpečnostních pásů |
| 23 | STOP | 15A | 1998-1999: Brzdová světla, vysoko namontovaná brzdová světla, protiblokovací systém brzd, zamykací systém automatické převodovky;
2000-2002: brzdová světla, vysoko namontovaná brzdová světla, protiblokovací brzdový systém, systém blokování řazení automatické převodovky, tempomat, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| 24 | FRONTA | 15A | Zadní světla, měřidla a měřiče, ovládání světel na palubní desce, zapalovač cigaret, hodiny, audio systém do auta, odmlžovač zadního okna, osvětlení registrační značky, elektronicky ovládaný systém automatické převodovky, systém automatické převodovky vícebodové vstřikování paliva / sekvenční vícebodové vstřikování paliva , klimatizační systém, nouzová směrová světla |
| 25 | OBD | 7,5A | Palubní diagnostický systém |
| 26 | ECU-B | 7,5A | Systém airbagů SRS, předpínače bezpečnostních pásů |
| 27 | SVATÝ | 5A | Startovací systém, vícebodový systém vstřikování paliva / systém sekvenčního vícebodového vstřikování paliva |
| 28 | D/L | 30A | Elektrický systém zamykání dveří |
| 29 | MLHA | 15A | 1998-2000: Nepoužívá se; 2001-2002: Přední mlhová světla |
| třicet | S-HTR | 15A | Žádný obvod |
| 31 | CIGARETA | 15A | Autorádio, hodiny, zapalovač cigaret, elektrická zrcátka, airbagový systém SRS, předpínače bezpečnostních pásů, zamykání automatické převodovky, systém proti krádeži (1998-2000) |
| 36 | FED | 40A | Odmlžovač zadního okna, pojistka „DEF I-UP / M-HTR“ |
| 37 | SILNÝ | 30A | Elektricky ovládaná okna, elektrické střešní okno |
Pojistkové skříňky v motorovém prostoru
Umístění pojistkové skříňky
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek v motorovém prostoru
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| jeden | Klimatizace | 7,5A | Klimatizační systém, elektrické chladicí ventilátory |
| 2 | NÁHRADNÍ | 5A | Náhradní pojistka |
| 3 | NÁHRADNÍ | 10A | Náhradní pojistka |
| 4 | NÁHRADNÍ | 15A | Náhradní pojistka |
| Pět | KUPOLE | 15A | Autorádio, vnitřní osvětlení, osobní světlo, osvětlení kufru, hodiny, denní svícení, systém proti krádeži (1998-2000) |
| 6 | RIZIKO | 10A | Blikače, nouzové blikače |
| 7 | AM2 | 15A | Spouštěcí systém, pojistky „ST“ a „IGN“ |
| osm | HEAD (LH) nebo HEAD (LH-UPR) | 10A nebo 15A | Levý světlomet (dálkové světlo) (1998-2000: 10A; 2001-2002: 15A) |
| devět | ALT-S | 5A | Systém nabíjení |
| deset | HEAD (RH) nebo HEAD (RH-UPR) | 10A nebo 15A | Pravý světlomet (dálkové světlo) (1998-2000: 10A; 2001-2002: 15A) |
| jedenáct | EFI nebo F-HTR | 15A | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 12 | TROUBIT | 10A | 1998-2000: Klakson, systém proti krádeži; 2001-2002: Horn |
| 13 | DRL | 7,5A | Systém denního svícení |
| čtrnáct | HEAD RH-Lo ou HEAD RH-LWR | 10A | Pravý světlomet (potkávací světlo) |
| patnáct | HEAD LH − Lo ou HEAD LH-LWR | 10A | Levý světlomet (potkávací světlo) |
| šestnáct | CDS | 30A | Elektrické chladicí ventilátory |
| 32 | PODPĚRA, PODPORA | 50A | Klimatizační systém, pojistka „A / C“ |
| 33 | ŘEDITEL ŠKOLY | 40A | Système de demarrage, „HEAD (LH) ou HEAD (LH-UPR)“, „HEAD (RH)“ ou „HEAD (RH-UPR)“, „HEAD LH-LWR“ ou „HEAD LH − Lo“, „HEAD RH Fusibles -LWR „ou“ HEAD RH − Lo „et“ DRL „(2000-2002) |
| 34 | RDI | 30A | Elektrické chladicí ventilátory |
| 35 | AM1 | 50A | Fusibles „CIG“, „TURN“, „GAUGE“, „ECU-IG“ a „WIP“ |
| 38 | FL ABS | 50A | Protiblokovací brzdový systém |
| 39 | FL ALT | 100A | „RDI“, „CDS“, „AM1“, „POWER“, „D/L“, „TAIL“, „OBD“, „FOG“, „ECU − B“, „STOP“, „DEF“ a „HTR „fusibles |
