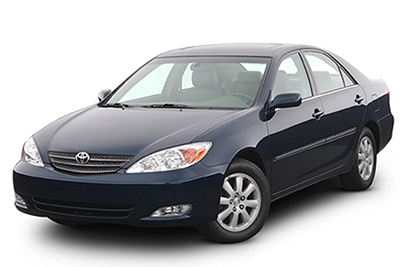

V tomto článku uvažujeme o třetí generaci Toyota Camry (XV30), vyráběné v letech 2001 až 2006. Zde najdete schémata pojistkových skříní Toyota Camry 2002, 2003, 2004, 2005 a 2006 , získáte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistky Toyota Camry 2002-2006
Pojistky zapalovače cigaret (elektrická zásuvka) modelu Toyota Camry jsou pojistky č. 3 „CIG“ (zapalovač cigaret) a č. 6 „POWER POINT“ v pojistkové skříňce palubní desky vozidla.
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Pojistková skříňka je umístěna v palubní desce za krytem nalevo od volantu.
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek v prostoru pro cestující
| Ne. | Zesilovač | Příjmení | Chráněné obvody |
|---|---|---|---|
| jeden | deset | ECU-B | ABS, Automatická klimatizace, Automatická regulace osvětlení, Hodiny, Kombinovaný rychloměr, Tempomat, Elektronicky řízená převodovka a A / T ukazatel, Ovládání motoru, Imobilizér motoru, Světlomety, Světla, Vnitřní osvětlení, Klíč připomenutí, automatický systém zhasínání světel, manuální klimatizace, průhledná střecha, multiplexní komunikační systém (BEAN), navigační systém, audio systém, elektrická okna, výstraha bezpečnostního pásu, SRS, zařízení proti krádeži a ovládání zamykání dveří, VSC, bezdrátové ovládání dveřních zámků |
| 2 | 7.5 | KUPOLE | Spínač zapalování, vnitřní osvětlení, osobní světlo, osvětlení kufru, kosmetické světlo, otvírač garážových vrat, hodiny, ukazatel venkovní teploty, multifunkční displej |
| 3 | patnáct | CIGARETA | Zapalovač |
| 4 | Pět | ECU-ACC | Hodiny, kombinovaný měřič, multiplexní komunikační systém (BEAN), dálkově ovládané zrcátko |
| Pět | deset | RAD Č. 2 | Navigační systém, audio systém |
| 6 | patnáct | MOCNÝ BOD | Zásuvky |
| 7 | dvacet | RAD č. 1 | Navigační systém, audio systém |
| osm | deset | JAUGE1 | Měřidla a měřiče, hodiny, venkovní teploměr, multiinformační displej, systém zámku převodovky, kontrolky připomenutí bezpečnostních pásů |
| devět | deset | ECU-IG | ABS, automatické ovládání osvětlení, světlomet, vnitřní osvětlení, připomenutí klíčů, automatický systém zhasínání světla, průhledná střecha, multiplexní komunikační systém (BEAN), elektrické ovládání oken, ovládání proti krádeži a zamykání dveří, VSC |
| deset | 25 | STĚRAČ | Stěrač a ostřikovač čelního skla |
| jedenáct | deset | PODPĚRA, PODPORA | Klimatizace |
| 12 | deset | MĚ HTR | Vyhřívaná vnější zrcátka |
| 13 | Pět | AM1 | Spouštěcí systém |
| čtrnáct | patnáct | MLHA | Přední mlhová světla |
| patnáct | patnáct | SLUNEČNÍK | Žádný obvod |
| šestnáct | deset | JAUGE2 | Automatické stmívání vnitřního zpětného zrcátka, kompas, elektrické střešní okno, couvací světla, výstražná světla automatické převodovky, systém automatického ovládání osvětlení, tempomat |
| 17 | deset | PODEPSAT | Osvětlení schránky v palubní desce, hodiny, zobrazení venkovní teploty, multifunkční displej, výstražná světla sdruženého panelu přístrojů, výstražná světla na přístrojové desce, výstražné světlo při přetížení |
| 18 | deset | FRONTA | Zadní světla, parkovací světla, osvětlení registrační značky |
| devatenáct | dvacet | REP. Č. 4 | Elektrické zadní okno spolujezdce (levá strana) |
| dvacet | dvacet | ZPRÁVA Č. 2 | Zamykací systém dveří předního spolujezdce, elektrické ovládání okna spolujezdce |
| 21 | 7.5 | OBD | Palubní diagnostický systém |
| 22 | dvacet | SÍDLO SPOLEČNOSTI | Vyhřívaná sedadla |
| 23 | patnáct | PODLOŽKA | Ostřikovač čelního skla |
| 24 | deset | FANOUŠEK | Elektrické chladicí ventilátory |
| 25 | patnáct | STOP | Brzdová světla, Vysoké brzdové světlo, Protiblokovací systém brzd, Tempomat |
| 26 | Pět | OTEVŘETE PALIVO | Žádný obvod |
| 27 | 25 | DVEŘE č. 2 | Multiplexní komunikační systém (elektrický systém zamykání dveří, automatický systém zamykání dveří, bezdrátový systém dálkového ovládání) |
| 28 | 25 | NE | Žádný obvod |
| 29 | dvacet | REP. Č. 3 | Elektricky ovládané zadní okno spolujezdce (pravá strana) |
| třicet | třicet | ELEKTRICKÉ SEDADLO | Elektrická sedadla |
| 31 | třicet | PWR Č. 1 | Systém zamykání dveří u řidiče, elektricky ovládané okno řidiče, elektrické střešní okno |
| 32 | 40 | FED | Odmlžování zadního okna |
| Relé | |||
| R1 | Mlhovky | ||
| R2 | Zadní světla | ||
| R3 | Příslušenství relé | ||
| R4 | Odmlžování zadního okna | ||
| R5 | Zapalování | ||
| R6 | Elektrické okno |
Reklamní inzeráty
Relé blikače
Pojistková skříňka v motorovém prostoru
Umístění pojistkové skříňky
Je umístěn v motorovém prostoru (levá strana).
Schéma pojistkové skříňky
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru
| Ne. | Zesilovač | Příjmení | Chráněné obvody |
|---|---|---|---|
| jeden | 100 | VŠECHNO | 2AZ-FE (2002-2003): „DEF“, „PWR N ° 1“, „PWR N0,2“, „PWR N0,3“, „PWR N0,4“, „STOP“, „PORTE N ° 2“ „,“ OBD „,“ PWR SEAT „,“ FUEL OPEN „,“ FOG „,“ AMP „,“ PANEL „,“ TAIL „,“ AM1 „,“ CIG „,“ POWER POINT „,“ RAD NO.2 „,“ ECU-ACC „,“ GAUGE 1 „,“ GAUGE2 „,“ ECU-IG „,“ WIPER „,“ WASHER „,“ HTR (10 A) „,“ SEAT HTR „et“ SUN-SHADE „fusibles |
| jeden | 120 | VŠECHNO | 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): „DEF“, „PWR No.1“, „PWR N0.2“, „PWR N0.3“, „PWR N0.4″, “ STOP “,„ PORTE NO.2 “,„ OBD “,„ PWR SEAT “,„ FUEL OPEN “,„ FOG “,„ AMP “,„ PANEL “,„ TAIL “,„ AM1 “,„ CIG “,„ POWER “ BOD “,„ RAD NO.2 “,„ ECU-ACC “,„ GAUGE 1 “,„ GAUGE2 “,„ ECU-IG “,„ WIPER “,„ WASHER “,„ HTR (10 A) “,„ SEAT HTR “, a„ roztavitelné sluneční clony “ |
| 2 | 60 | ABS č. 1 | 2002-2003: protiblokovací brzdový systém, protismykový systém vozidla, systém kontroly trakce, brzdový asistenční systém |
| 2 | padesáti | ABS č. 1 | 2003-2006: protiblokovací brzdový systém, systém řízení stability vozidla, systém kontroly trakce, brzdový asistenční systém |
| 3 | patnáct | HEAD LH LVVR | Levý světlomet (potkávací světlo), kombinovaný rychloměr, mlhovka, multiplexní komunikační systém (BEAN) |
| 4 | patnáct | HEAD RH LWR | Světlomet pravý (potkávací světlo), multiplexní komunikační systém (BEAN) |
| Pět | Pět | DRL | Systém denního svícení |
| 6 | deset | Klimatizace | Klimatizace |
| 7 | – | – | Nepoužívá |
| osm | – | – | Nepoužívá |
| devět | – | – | Nepoužívá |
| deset | 40 | ŘEDITEL ŠKOLY | Fusibles „HEAD LH LWR“, „HEAD RH LWR“, „HEAD LH UPR“, „HEAD LH UPR“ et „DRL“ |
| jedenáct | 40 | ABS č. 2 | Protiblokovací brzdový systém, systém řízení stability vozidla, systém kontroly trakce, brzdový asistent |
| 12 | třicet | RDI | Elektrický chladicí ventilátor |
| 13 | třicet | CDS | Elektrický chladicí ventilátor |
| čtrnáct | padesáti | PODPĚRA, PODPORA | Klimatizace |
| patnáct | třicet | ADJ PDL | Elektricky nastavitelné pedály |
| šestnáct | třicet | ABS č. 3 | Protiblokovací brzdový systém, systém řízení stability vozidla, systém kontroly trakce, brzdový asistent |
| 17 | třicet | AM2 | Spouštěcí systém, pojistky „IGN“ a „IG2“ |
| 18 | deset | HEAD LH UPR | Levý světlomet (dálková světla) |
| devatenáct | deset | HEAD RH UPR | Pravý světlomet (dálková světla) |
| dvacet | Pět | SVATÝ | Kombinovaný měřič, start a zapalování |
| 21 | Pět | TELEFON | Žádný obvod |
| 22 | Pět | ALT-S | Systém nabíjení |
| 23 | patnáct | IGN | Spouštěcí systém |
| 24 | deset | IG2 | ABS, Zatížení, Kombinovaný rychloměr, Tempomat, Elektronicky řízená převodovka a A / T ukazatel, Ovládání motoru, Varování bezpečnostního pásu, SRS, VSC |
| 25 | 25 | PORTE1 | Multiplexní komunikační systém (BEAN), ovládání proti krádeži a zamykání dveří, bezdrátové ovládání dveřního zámku |
| 26 | dvacet | EFI | Tempomat, Elektronicky ovládaná převodovka a A / T ukazatel, Ovládání motoru |
| 27 | deset | TROUBIT | Rohy |
| 28 | třicet | CDC | Fusibles „ECU-B“, „RAD N ° 1“ et „DOME“ |
| 29 | 25 | A F | Kontrola motoru |
| třicet | – | – | Nepoužívá |
| 31 | deset | ETCS | Tempomat, ovládání motoru |
| 32 | patnáct | SAT | Směrová světla a výstražná světla |
| Relé | |||
| R1 | Nepoužívá | ||
| R2 | Nepoužívá | ||
| R3 | Systém denního svícení (č. 2) | ||
| R4 | Systém denního svícení (č. 3) | ||
| R5 | Elektrický chladicí ventilátor (č. 2) | ||
| R6 | Systém denního svícení (č. 4) | ||
| R7 | Elektricky nastavitelné pedály | ||
| R8 | Elektrický chladicí ventilátor (č. 3) | ||
| R9 | MG CLT | ||
| R10 | Řízení motoru (snímač poměru vzduch / palivo) | ||
| R11 | Klimatizace | ||
| R12 | Spuštění a zapalování | ||
| R13 | Světlomet | ||
| R14 | Elektrický chladicí ventilátor (č. 1) | ||
| R15 | VSV (uzavřený ventil nádrže) | ||
| R16 | Rohy | ||
| R17 | Řídicí modul motoru |
Reklamní inzeráty
Přídavná pojistková skříňka
Je umístěn před baterií.
| Ne. | Zesilovač | Příjmení | Chráněné obvody |
|---|---|---|---|
| jeden | 7.5 | ABS č. 4 | Protiblokovací brzdový systém, Systém smyku řízení vozidla, Systém kontroly trakce, Brzdový asistent |
| Relé | |||
| R1 | Nepoužívá | ||
| R2 | ABS ŘEZ | ||
| R3 | ABS MTR |
