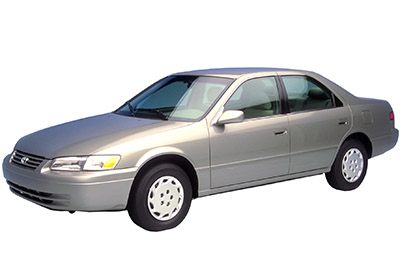

V tomto článku uvažujeme o druhé generaci Toyota Camry (XV20), vyráběné v letech 1996 až 2001. Zde najdete schémata pojistkových skříní Toyota Camry 1997, 1998, 1999, 2000 a 2001 , získáte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek).
Contents
Uspořádání pojistek Toyota Camry 1997-2001
Pojistky zapalovače cigaret (napájecí zásuvka) Toyota Camry jsou # 29 („POWER-OUTLET“) a # 37 („CIG“) v pojistkové skříňce palubní desky.
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Pojistková skříňka je umístěna za odkládací přihrádkou přístrojové desky (na straně řidiče).
Schéma pojistkové skříňky
Přiřazení pojistek na přístrojové desce
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| dvacet | VYTÁPĚNÍ SEDADLA | 20A | 1997-2000: Nepoužívá se; 2001: vyhřívání sedadel |
| 21 | OHŘÍVAČ VODY | 10A | Klimatizace, odmlžovač zadního okna, startovací systém |
| 22 | GAUGE | 10A | Měřidla a měřiče, zpětná světla, tempomat, dobíjecí systém, systém kontroly trakce, systém denního svícení, elektricky ovládaná okna, indikátory připomenutí servisu a zvuková výstražná zařízení |
| 23 | STĚRAČ | 20A nebo 25A | Stěrače a ostřikovače čelního skla (1997-1998: 20A; 1999-2001: 25A) |
| 24 | VYHŘÍVANÉ ZRCADLO | 10A | Odmlžování vnějších zpětných zrcátek |
| 25 | ECU-IG | 15A | Tempomat, protiblokovací brzdový systém, elektrická anténa, SRS airbagový systém, předpínače bezpečnostních pásů, systém proti krádeži, systém ovládání zámku převodovky, systém kontroly trakce, denní svícení, lockout s bezdrátovým dálkovým ovládáním, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| 26 | IGN | 5A | Měřidla a měřiče, nabíjecí systém, airbagový systém SRS, předpínače bezpečnostních pásů, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| 27 | STOP | 15A | Brzdová světla, tempomat, vysoké brzdové světlo, protiblokovací brzdový systém, řídicí systém zámku převodovky, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| 28 | FRONTA | 10A | Parkovací světla, osvětlení registrační značky, zadní světla, přední obrysová světla, denní svícení, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| 29 | ZÁSTRČKA | 15A | Zástrčka |
| třicet | OBD | 7,5A | Palubní diagnostický systém |
| 31 | MLHA | 15A | Žádný obvod |
| 32 | VSTUP | 5A | Měřidla a měřiče, vícebodový systém vstřikování paliva / systém sekvenčního vícebodového vstřikování paliva |
| 33 | DVEŘE | 25A | 1997-1999: Elektrický zamykací systém dveří, systém proti krádeži, systém ovládání dveří palivové nádrže; 2000-2001: Elektrický zamykací systém dveří, systém proti krádeži |
| 34 | PODEPSAT | 7,5A | Měřidlo a měřič, audio systém, zapalovač cigaret, osvětlení v palubní desce, hodiny, ovládání osvětlení palubní desky, indikátory připomenutí servisu, světla na ovládacím panelu klimatizace, světlo popelníku, nouzové světlo směrových světel, systém denního svícení, systém ovládání vyhřívání sedadel, odmlžování zadního okna , elektronicky řízený systém automatické převodovky |
| 35 | PROHLÍDKA | 7,5A | Nouzové blikání |
| 36 | RAD-№2 | 7,5A | Audio systém, elektrická anténa |
| 37 | CIGARETA | 15A | Zapalovač doutníků, systém ovládání zámku převodovky, ovládání zpětných zrcátek, systém proti krádeži, systém elektrického zamykání dveří, systém airbagů SRS, předpínače bezpečnostních pásů, odmlžování vnějších zpětných zrcátek, klimatizace |
| 42 | FED | 40A | Odmlžování zadního okna |
| 43 | REP | 30A | Elektricky ovládané okno, elektrické sedadlo, elektrické střešní okno |
| 44 | AM1 | 40A | 1999: nettoyant pour phares; 2000-2001: Tavidla „POWER-OUTLET“, „CIG“, „RAD-№2“, „TURN“, „WIPER“, „ECU-IG“, „GAUGE“ et „HEATER“ |
Reklamní inzeráty
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
V závislosti na verzi a vybavení jsou v motorovém prostoru této Toyota Camry dvě nebo tři pojistkové skříňky.
Schéma pojistkové skříňky
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| jeden | Klimatizace | 10A | Klimatizace |
| 2 | NÁHRADNÍ | 10A | Náhradní |
| 3 | NÁHRADNÍ | 15A | Náhradní |
| 4 | NÁHRADNÍ | 30A | Náhradní |
| Pět | ALT-S | 5A | Systém nabíjení |
| 6 | HEAD (RH-HI) nebo HEAD RH (UPR) nebo HEAD (RH) | 15A nebo 20A | Hlavní světlomet pravý (1997-1999: 15A; 2000-2001: 20A) |
| 7 | EFI | 15A | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| osm | TROUBIT | 10A | Klakson, systém proti krádeži |
| devět | RIZIKO | 10A nebo 15A | Nouzový ukazatel směru (1997-1999: 10A; 2000-2001: 15A) |
| deset | AM2 | 30A | Měřidlo a měřič, systém airbagů SRS, předpínače bezpečnostních pásů, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, pojistky „IGN“ a „STARTER“ |
| jedenáct | TELEFON | 5A | Žádný obvod |
| 12 | HEAD (LH-HI) nebo HEAD LH (UPR) nebo HEAD (LH) | 15A nebo 20A | Světlomet vlevo (1997-1999: 15A; 2000-2001: 20A) |
| 13 | RÁDIO 1 | 20A | Audio systém |
| čtrnáct | KUPOLE | 7,5A | Systém zabraňující krádeži, systém denního svícení, hodiny, zamykání pomocí systému dálkového dálkového ovládání, světlo spínače zapalování, osobní světlo, osvětlení kufru, elektrické střešní okno, vnitřní osvětlení, osvětlení kosmetického zrcátka, dveře se stropním světlem, elektrické zamykání dveří |
| patnáct | ECU-B | 7,5A nebo 10A | Tempomat, protiblokovací brzdový systém, airbagový systém SRS, předpínače bezpečnostních pásů (1997: 7,5A; 1998-2001: 10A) |
| šestnáct | DRL 2 | 5A | Systém denního svícení |
| 17 | HEAD (LH-LO) nebo H-LP LH (LWR) | 10A | Levý světlomet |
| 18 | HEAD (RH-LO) nebo H-LP RH (LWR) | 10A | Pravý světlomet |
| devatenáct | A/F HTR | 25A | 1997: nepoužito; 1998-2001: A / F senzor |
| 38 | CDS | 30A | Elektrické chladicí ventilátory |
| 39 | RDI | 30A | Elektrické chladicí ventilátory |
| 40 | ŘEDITEL ŠKOLY | 40A | Fusibles „HEAD RH (UPR)“, „HEAD (RH)“, „H-LP RH (LWR)“ a „HEAD (LH)“ |
| 41 | PODPĚRA, PODPORA | 50A | Fusibles „AM1“ a „A/C“ |
| 45 | T-STK nebo CDS 2 | 30A | Žádný obvod |
| 46 | VŠECHNO | 100A | Fusibles „RDI“ a „CDS“ |
| 47 | FL ABS | 60A | Protiblokovací brzdový systém |
