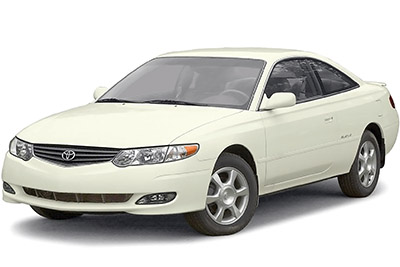

V tomto článku uvažujeme o první generaci Toyota Solara / Camry Solara (XV20), vyráběné v letech 1998 až 2003. Zde najdete schémata pojistkových skříní Toyota Solara 1998, 1999, 2000, 2001, 2002 a 2003 , získejte informace o umístění pojistkových panelů uvnitř vozu a informujte se o přiřazení každé pojistky (uspořádání pojistek).
Contents
Rozložení pojistky Toyota Solara 1998-2003
Pojistky zapalovače cigaret (zásuvky) Toyota Solara jsou pojistky č. 30 (zásuvka) a č. 38 (zapalovač cigaret) v pojistkové skříňce palubní desky.
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Pojistková skříňka je umístěna za odkládací přihrádkou na přístrojové desce (na straně řidiče).
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek na přístrojové desce
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| 21 | VYTÁPĚNÍ SEDADLA | 20A | 1998-2001: Nepoužívá se; 2002-2003: Vyhřívaná sedadla |
| 22 | OHŘÍVAČ VODY | 10A | Klimatizace, odmlžovač zadního okna, startovací systém |
| 23 | GAUGE | 10A | Měřidla a měřiče, zpětná světla, tempomat, dobíjecí systém, systém kontroly trakce, systém denního svícení, elektricky ovládaná okna, indikátory připomenutí servisu a zvuková výstražná zařízení |
| 24 | STĚRAČ | 25A | Stěrače a ostřikovače čelního skla |
| 25 | VYHŘÍVANÉ ZRCADLO | 10A | Odmlžování vnějších zpětných zrcátek |
| 26 | ECU-IG | 15A | Tempomat, protiblokovací brzdový systém, airbagový systém SRS, předpínače bezpečnostních pásů, systém proti krádeži, systém ovládání zámku převodovky, systém kontroly trakce, denní svícení, zámek s bezpečnostním systémem bezdrátové dálkové ovládání, vícebodové / vícebodové – systém následného vstřikování paliva – systém vstřikování paliva do přístavu |
| 27 | IGN | 5A | Měřidla a měřiče, nabíjecí systém, airbagový systém SRS, předpínače bezpečnostních pásů, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| 28 | STOP | 15A | Brzdová světla, tempomat, vysoké brzdové světlo, protiblokovací brzdový systém, řídicí systém zámku převodovky, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| 29 | FRONTA | 10A | Parkovací světla, osvětlení registrační značky, zadní světla, přední obrysová světla, denní svícení, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| třicet | ZÁSTRČKA | 15A | Zástrčka |
| 31 | OBD | 7,5A | Palubní diagnostický systém |
| 32 | MLHA | 15A | Přední mlhová světla |
| 33 | VSTUP | 5A | Měřidla a měřiče, vícebodový systém vstřikování paliva / systém sekvenčního vícebodového vstřikování paliva |
| 34 | DVEŘE | 25A | Elektrický zamykací systém dveří, systém proti krádeži |
| 35 | PODEPSAT | 7,5A | Měřidlo a měřič, audio systém, zapalovač cigaret, osvětlení v palubní desce, hodiny, ovládání osvětlení palubní desky, indikátory připomenutí servisu, světla na ovládacím panelu klimatizace, světlo popelníku, nouzové světlo směrových světel, systém denního svícení, odmlžovač zadního okna, elektronicky ovládaná automatická převodovka Systém |
| 36 | PROHLÍDKA | 7,5A | Nouzové blikání |
| 37 | RAD-№2 | 7,5A | Audio systém |
| 38 | CIGARETA | 15A | Zapalovač doutníků, systém ovládání zámku převodovky, ovládání zpětných zrcátek, systém proti krádeži, systém elektrického zamykání dveří, systém airbagů SRS, předpínače bezpečnostních pásů, odmlžování vnějších zpětných zrcátek, klimatizace |
| 44 | FED | 40A | Odmlžování zadního okna |
| 45 | REP | 30A | Elektricky ovládané okno, elektrické sedadlo, elektrické střešní okno |
| 46 | AM1 | 40A | Žádný obvod |
Pojistkové skříňky v motorovém prostoru
Umístění pojistkové skříňky
V závislosti na verzi a vybavení jsou k dispozici dva nebo tři pojistkové bloky.
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek v motorovém prostoru
| Ne. | Příjmení | Zesilovač | Popis |
|---|---|---|---|
| jeden | A/F HTR | 25A | A / F senzor |
| 2 | ETCS | 10A | Motor 2AZ-FE: vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| 3 | Klimatizace | 10A | Klimatizace |
| 4 | 10A | Náhradní pojistka | |
| Pět | 15A | Náhradní pojistka | |
| 6 | 30A | Náhradní pojistka | |
| 7 | ALT-S | 5A | Systém nabíjení |
| osm | HEAD_RH (HI) ou HEAD_RH (UPR) ou HEAD (RH) | 20A | Pravý světlomet (dálková světla) |
| devět | EFI | 15A/20A | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva (1MZ-FE: 15A; 2AZ-FE: 20A) |
| deset | TROUBIT | 10A | Klakson, systém proti krádeži |
| jedenáct | RIZIKO | 15A | Nouzové blikání |
| 12 | AM2 | 30A | Měřidlo a měřič, systém airbagů SRS, předpínače bezpečnostních pásů, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, pojistky „IGN“ a „ST“ |
| 13 | TELEFON | 5A | Žádný obvod |
| čtrnáct | HEAD_LH (HI) nebo HEAD_LH (UPR) nebo HEAD (LH) | 20A | Levý světlomet (dálková světla) |
| patnáct | RÁDIO 1 | 20A | Audio systém |
| šestnáct | KUPOLE | 7,5A | Systém zabraňující krádeži, systém denního svícení, hodiny, zamykání pomocí bezdrátového dálkového ovládání, světlo spínače zapalování, osobní světlo, osvětlení kufru, elektrické střešní okno, vnitřní osvětlení, osvětlení kosmetického zrcátka, dveře se stropním světlem, elektrické zamykání dveří, stropní světlo čtvrtina obložení panelu |
| 17 | ECU-B | 10A | Tempomat, protiblokovací brzdový systém, airbagový systém SRS, předpínače bezpečnostních pásů |
| 18 | DRL 2 | 5A | DRL №2 5 A: Systém denního svícení |
| devatenáct | H-LP_LH (LWR) | 10A | Levý světlomet (potkávací světlo) |
| dvacet | H-LP_RH (LWR) | 10A | Pravý světlomet (potkávací světlo) |
| 39 | CDS | 30A | Elektrické chladicí ventilátory |
| 40 | RDI | 30A | Elektrické chladicí ventilátory |
| 41 | ŘEDITEL ŠKOLY | 40A | Fusibles „HEAD RH (UPR)“ ou „HEAD (RH)“, „HEAD LH (UPR)“ ou „HEAD (LH)“, „H − LP LH (LWR)“, „H − LP RH (LWR)“ |
| 42 | PODPĚRA, PODPORA | 50A | Fusibles „AM1“ a „A/C“ |
| 43 | T-STK | 30A | Konvertibilní horní ovládací systém, zadní ovládání oken |
| 47 | VŠECHNO | 100A | Fusibles „RDI“ a „CDS“ |
| 48 | FL ABS | 60A | Protiblokovací brzdový systém |
