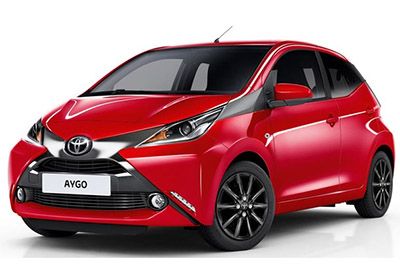

V tomto článku uvažujeme o druhé generaci Toyota Aygo (AB40), dostupné od roku 2014 do současnosti. Zde najdete schémata pojistkových skříněk Toyota Aygo 2014, 2015, 2016, 2017, 2018 a 2019, kde získáte informace o umístění pojistkových panelů uvnitř vozu a dozvíte se více o přiřazení každé pojistky (uspořádání pojistek) a relé. .
Contents
Uspořádání pojistek Toyota Aygo 2014-2019…
Zapalovač cigaret / zástrčka zapalovače Toyota Aygo je pojistka č. 11 „P / OUTLET“ v pojistkové skříňce palubní desky.
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Véhicules à conduite à gauche
Véhicules à conduite à droite
- Pojistková skříňka / hlavní těleso ECU
- Řídicí modul převodovky
- Zastavte motor a spusťte ECU
- Spojovací konektor
- Dveřní řídicí jednotka ECU s přijímačem (bez systému vstupu a spouštění)
- Reléový box
- Sestava senzoru airbagu
- ECU posilovače řízení
Pojistková skříňka je umístěna pod palubní deskou (na straně řidiče).
Reklamní inzeráty
Schéma pojistkové skříňky
Přiřazení pojistek v prostoru pro cestující
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | IG1 Č. 2 | Pět | Zpětné světlo, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, audio systém, systém řízení stability vozidla |
| 2 | PODLOŽKA | patnáct | Ostřikovače čelního skla, ostřikovače zadního skla |
| 3 | ECU-IG Č. 1 | Pět | Hlavní jednotka ECU, měřidla a měřiče, klimatizace, odmlžovač zadních oken, odmlžovače vnějších zpětných zrcátek, vyhřívaná sedadla, plátěná střecha, audio systém |
| 4 | ECU-IG Č. 2 | Pět | Elektrický posilovač řízení, systém Stop & Start |
| Pět | STĚRAČ ČELNÍHO SKLA RR | patnáct | Stěrač zadního skla |
| 6 | IG1 Č. 1 | Pět | Elektrický chladicí ventilátor, protiblokovací brzdový systém, systém řízení stability vozidla |
| 7 | STĚRAČ | 25 | Stěrač |
| osm | MĚ HTR | deset | Odmlžování vnějších zpětných zrcátek |
| devět | P / VÝSTUP | patnáct | Zástrčka |
| deset | ECU-ACC | 7.5 | Vnější zpětná zrcátka, audio systém, systém Stop 8t Start, měřidla a čítače |
| jedenáct | IG2 NO.2 | Pět | Systém zámku řízení, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, vícerežimová manuální převodovka |
| 12 | PYTEL | 7.5 | Systém airbagů SRS |
| 13 | METR | Pět | Měřidla a měřiče, systém Stop & Start |
| čtrnáct | IG2 NO.1 | 7.5 | 1PP (HM01): Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva, brzdová světla |
| čtrnáct | IG2 NO.1 | patnáct | 1KR-FE: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva, brzdová světla |
| patnáct | EFI Č. 1 | 7.5 | 1KR-FE: vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, systém Stop & Start |
| patnáct | EFI Č. 1 | deset | 1PP (HM01): Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva, Stop & Start systém |
| šestnáct | OBD | 7.5 | Palubní diagnostický systém |
| 17 | STOP | deset | Brzdová světla, vysoko namontované brzdové světlo, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, protiblokovací brzdový systém, systém řízení stability vozidla, vícerežimová manuální převodovka, inteligentní systém vstupu a startování |
| 18 | FRONTA | deset | Poziční světla, osvětlení registrační značky, zadní mlhové světlo, přední mlhová světla, zadní světla, spínače, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, měřidla a měřiče, audio systém |
| devatenáct | – | – | – |
| dvacet | PODPĚRA, PODPORA | 40 | Klimatizace |
| 21 | AM1 | 40 | Tavitelné prvky «HTR», «OBD», «A/C», «OCAS», «Mlha RR», «STOP», «P/W», «DVEŘE F/L», «DVEŘE F/R» |
| 22 | AM2 č. 1 | třicet | Fusibles „EFI NO.2“, „EFI-MAIN“, „D/L“ |
| 23 | EFI Č. 2 | 7.5 | 1KR-FE: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 24 | EFI-PRINCIPÁLNÍ | dvacet | 1KR-FE: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva, palivové čerpadlo, pojistky „EFI NO.1“ |
| 25 | D/L | 25 | Hlavní jednotka ECU, systém zámku dveří |
| 26 | P/W | třicet | Elektrická okna |
| 27 | DVEŘE F / R | 25 | LHD: elektrická okna |
| 27 | DVEŘE F / L | 25 | RHD: elektrická okna |
| 28 | Klimatizace | deset | Klimatizace |
| 29 | RR Mlha | Pět | Zadní mlhové světlo |
Reléový box
| Ne. | Relé |
|---|---|
| R1 | Zapalování (IG1) |
| R2 | bez systému Entry & Start: Startér (ST CUT) se systémem Entry & Start: zapalování (IG2) |
| R3 | Zadní světla (OCAS) |
| R4 | Otvírač zadního okna (RR DEF) |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Schéma pojistkové skříňky
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | VŠECHNO | 125 | 1KR-FE: „DEF“, „S/HTR F/R“, „S/HTR F/L“, „TOILE TOP“, „ABS NO.1“, „ABS NO.2“, „RDI NO.1 „,“ FOG FR „,“ DRL „ |
| jeden | PŘÍPOJNICE | – | 1PP (HM01):- |
| 2 | – | – | – |
| 3 | SVATÝ | třicet | Spouštěcí systém |
| 4 | STRG LOCK | 7.5 | se systémem Entry & Start: systém zámku řízení |
| Pět | HLAVNÍ H-LP | 25 | Fusibles „H-LP RH-LO“, „H-LP LH-LO“, „H-LP RH-HI“, „H-LP LH-HI“ |
| 6 | STĚRAČ | 7.5 | se systémem Stop & Start: vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| 7 | JE | 7.5 | Vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, startovací systém, vícerežimová manuální převodovka, systém Stop 8t Start |
| osm | ECU-B Č. 3 | patnáct | Audio systém, inteligentní systém vstupu a spuštění |
| devět | ECU-BNO.1 | 7.5 | Měřidla a měřiče |
| deset | ECU-B Č. 2 | 7.5 | Systém řízení stability vozidla |
| jedenáct | KUPOLE | Pět | Osvětlení interiéru, osvětlení zavazadlového prostoru |
| 12 | SAT | deset | Směrová světla, nouzová směrová světla, měřidla a měřiče |
| 13 | TROUBIT | deset | troubit |
| čtrnáct | CUP D / C | třicet | Fusibles „ECU-B NO.1“, „ECU-B NO.2“, „ECU-B NO.3“ |
| patnáct | ECU-B Č. 4 | 7.5 | Vícerežimová manuální převodovka |
| šestnáct | AM2 Č. 2 | 7.5 | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 17 | AM2 č. 3 | 7.5 | Inteligentní systém vstupu a startu |
| 18 | SCI | 7.5 | se systémem Stop & Start: Systém nabíjení |
| devatenáct | PRINCIPÁLNÍ EFI | 25 | 1PP (HM01): „EFI NO.3“, „EFI NO.4“, „EFI NO.5“, „RDI NO.2“ fusibles |
| dvacet | H-LP RH-LO | deset | Pravý světlomet (potkávací světlo) |
| 21 | H-LP LH-LO | deset | Levý světlomet (potkávací světlo), ruční nastavení světlometu |
| 22 | H-LP RH-HI | 7.5 | Pravý světlomet (dálková světla) |
| 23 | H-LP LH-HI | 7.5 | Levý světlomet (dálková světla), měřidla a čítače |
| 24 | EFI Č. 3 | patnáct | 1PP (HM01): Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 25 | EFI Č. 4 | 7.5 | 1PP (HM01): Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 26 | EFI Č. 5 | patnáct | 1PP (HM01): Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 27 | RDI č. 2 | 7.5 | 1PP (HM01): Elektrický chladicí ventilátor |
| 28 | KOMP. Klimatizace | 7.5 | Klimatizace |
| 29 | IG2 NO.3 | 7.5 | 1KR-FE: vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, brzdová světla, vysoko namontované brzdové světlo |
| třicet | – | – | – |
| 31 | FED | dvacet | Odmlžování zadního skla, odmlžování vnějších zpětných zrcátek |
| 32 | ABS Č. 2 | třicet | Protiblokovací brzdový systém, systém kontroly stability vozidla |
| 33 | BROUILLARD FR | 7.5 | Přední mlhová světla, měřidla a měřiče |
| 34 | DRL | 7.5 | Světla svítí celý den |
| 35 | S/HTR F/R | patnáct | Vyhřívaná sedadla (pravá strana) |
| 36 | CANVAS TOP | dvacet | Plátěný top |
| 37 | S/HTR F/L | patnáct | Vyhřívaná sedadla (levá strana) |
| 38 | J/B | 60 | Přístrojová pojistková skříňka |
| 39 | RDI č. 1 | třicet | 1KR-FE Normální: Elektrický chladicí ventilátor |
| 39 | RDI č. 1 | 40 | 1KR-FE Tropic: Elektrický ventilátor chlazení |
| 39 | RDI č. 1 | padesáti | 1PP (HM01): Elektrický chladicí ventilátor |
| 40 | – | – | – |
| 41 | – | – | – |
| 42 | ABS č. 1 | padesáti | Protiblokovací brzdový systém, systém kontroly stability vozidla |
| 43 | BBC | 40 | se systémem Stop & Start: Systém Stop & Start |
| 43 | MMT | 40 | Vícerežimová manuální převodovka |
| 44 | EPS | padesáti | Elektrický posilovač řízení |
| 45 | – | – | – |
| 46 | – | – | – |
| Relé | |||
| R1 | Startér (ST) | ||
| R2 | 1PP (HM01): řídicí jednotka motoru (EFI MAIN) |
Reklamní inzeráty
Reléový box
Reléová skříň motorového prostoru
| Ne. | Relé |
|---|---|
| R1 | Phare (H-LP) |
| R2 | Od května 2015: Stop light (STOP LP) |
| R3 | Stmívač (DIM) |
| R4 | Normální: Elektrický chladicí ventilátor (VENTILÁTOR Č. 1) |
| R5 | Vícerežimová manuální převodovka (MMT) |
| R6 | Přední mlhové světlo (FR FOG) |
| R7 | troubit |
| R8 | Systém denního svícení (DRL) |
| R9 | Spojka kompresoru klimatizace (MG CLUTCH) |
| R10 | Tropic: elektrický chladicí ventilátor (FAN NO.1) |
