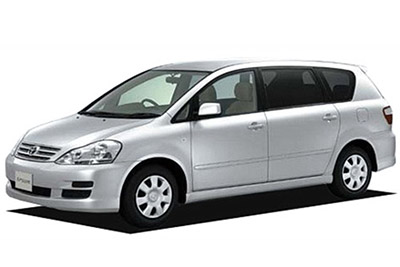

V tomto článku uvažujeme o druhé generaci Toyota Avensis Verso / Toyota Ipsum / Toyota Picnic (XM20), vyráběné v letech 2001 až 2009. Zde najdete schémata pojistkových skříní Toyota Avensis Verso / Ipsum / Picnic 2001, 2002, 20003, 2004, 2005, 2006, 2007, 2008 a 2009 , získejte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
K dispozici pojistky Toyota Avensis Verso / Ipsum / Piknik 2001-2009
Pojistky (zásuvka) zapalovače cigaret Toyota Avensis Verso / Ipsum / Picnic jsou pojistky č. 9 „C / LTR“ nebo „CIG“ (zapalovač doutníků), # 15 „PWR OUTLET“ (zásuvka) v pojistce palubní desky a # 12 „AC INV“ (Ipsum: elektrická zásuvka).
Pojistky v prostoru pro cestující
Umístění pojistkové skříňky
Véhicules à conduite à gauche
Véhicules à conduite à droite
- Boîte à fusibles
- Corps ECU
- Relais de prise de courant
- Relais de clignotant
- Relais d’ouverture de circuit (pompe à carburant)
- LHD : ECU TVSS
- Radio et lecteur avec écran
- Ordinateur à clé à transpondeur
- Relais de chauffage arrière (HI)
- Relais de chauffage arrière
- LHD : amplificateur de climatisation (climatisation manuelle)
- Caméra de télévision ECU (avec système de navigation)
- Bloc de jonction
- Relais antibrouillard avant
- Moteur et ECU ECT (A/T)
ECU moteur (M/T) - LHD : Relais de soufflerie (M2)
- LHD : Relais de soufflerie (M1)
- Ensemble de contrôle de climatisation (climatisation automatique)
- Amplificateur d’antenne
ou
RHD (jusqu’à 10.2003) : relais de soufflerie (M2) / relais de soufflerie (M1) / relais de soufflerie (HI) - Ensemble de capteur d’airbag
- Amplificateur de clé à transpondeur
- LHD : Amplificateur de chauffage PTC (1AZ-FE)
- LHD : Relais de soufflerie (HI)
- RHD : Relais de lumière de secours
- RHD : ECU antivol
- RHD : ECU de verrouillage de porte double
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek v prostoru pro cestující
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | IGN | deset | Systém airbagů SRS, měřidlo a čítače, startovací systém, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, elektrický chladicí ventilátor, klimatizace, ABS, VSC, relé „FUEL HTR“, relé „IG2“ |
| 2 | DVEŘE č. 2 | 25 | Avensis Verso, Piknik: Elektrický zamykací systém dveří |
| 2 | ELEKTRICKÉ SEDADLO | třicet | Ipsum: elektrické sedadlo |
| 3 | RR HTR | deset | Zadní topení |
| 4 | FR BROUILLARD | patnáct | Přední mlhové světlo |
| Pět | AM1 | 25 | Spouštěcí systém |
| 6 | PODEPSAT | 7.5 | Výstražná světla sdruženého panelu přístrojů, výstražná světla na přístrojové desce, elektronicky ovládaná převodovka, audio systém, ostřikovače světlometů, přední mlhové světlo, parkovací asistent TOYOTA, hodiny, klimatizace, připomenutí klíčů a světelné upozornění |
| 7 | SRS-IG nebo AIRBAG-IG | deset | Systém airbagů SRS |
| osm | SÍDLO SPOLEČNOSTI | deset | Avensis Verso, Piknik: Vyhřívané sedadlo |
| osm | TEMS | deset | Ipsum: Elektronicky modulované odpružení TOYOTA |
| devět | C / LTR nebo CIG | patnáct | Zapalovač |
| deset | HTR nebo TOPENÍ | deset | Klimatizace, dobíjecí systém, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, ABS, VSC, připomenutí klíčů a upozornění na světlo, výstraha bezpečnostního pásu, parkovací asistent TOYOTA, přístrojová deska, odmlžovač zadního skla |
| jedenáct | MTR HTR | deset | Vyhřívaná vnější zrcátka |
| 12 | ECU-ACC | 7.5 | Elektrický systém zamykání dveří, větráky elektrického posilovače, elektricky ovládaná okna, audio systém, mlhovky, vnitřní osvětlení, zadní světla, parkovací světla, světlomety |
| 13 | REP | třicet | Elektricky ovládaná okna, střešní okno |
| čtrnáct | FRONTA | deset | Zadní světla, parkovací světla, osvětlení registrační značky, osvětlení kufru, přední mlhové světlo, zadní mlhové světlo, sdružený přístroj |
| patnáct | VÝKON NAPÁJENÍ | patnáct | Zástrčka |
| šestnáct | PRF / W | třicet | Elektricky ovládaná okna, střešní okno |
| 17 | DVEŘE | 25 | Elektrický systém zamykání dveří |
| 18 | STĚRAČ | 25 | Přední stěrač a ostřikovač, zadní stěrač a ostřikovač, ostřikovač světlometů |
| devatenáct | ECU-IG | 7.5 | Elektrické chladicí ventilátory, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, ABS, VSC, audio systém, elektronické modulované odpružení TOYOTA, elektrická zrcátka, automatický systém ovládání osvětlení |
| dvacet | RR DEF | dvacet | Odmlžovač zadního čelního skla |
| 21 | GAUGE | 7.5 | Nabíjecí systém, sdružený přístroj, couvací světla, směrová světla a výstražná světla, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, ABS, elektrický zámek dveří, elektricky ovládaná okna, elektricky ovládaný klíč a světelná připomínka, bezpečnostní pás varování, posuvná střecha, audio systém, hodinky, světlomet, automatický systém ovládání osvětlení, mlhovky, zadní světla, parkovací světla, vnitřní světla, parkovací asistent TOYOTA, klimatizace parkovacího systému, odmlžování zadního okna |
| 22 | STOP | patnáct | Brzdové světlo, řídicí systém zámku řazení, ABS, vysoko namontované brzdové světlo, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, elektronicky modulované odpružení TOYOTA |
| Relé | |||
| R1 | Krátký pin (od 10.2003: Avensis Verso, Piknik) | ||
| R2 | Topení (HTR) | ||
| R3 | Odmlžovač zadního skla (RR DEF) | ||
| R4 | Zapalování (IG1) | ||
| R5 | Zadní světlo (OCAS) |
Pojistková skříňka v motorovém prostoru
Umístění pojistkové skříňky
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek v motorovém prostoru
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | CDC | třicet | Fusibles „ECU-B“, „DOME“, „RAD NO.1“ |
| 2 | IG2 | patnáct | Benzín: elektrické chladicí ventilátory, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, klimatizační systém |
| 2 | CARBURANT HTR | třicet | Nafta: ohřívač paliva |
| 3 | TROUBIT | deset | troubit |
| 4 | SAT | deset | Blikající a výstražné světlo |
| Pět | EFI | patnáct | Vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, klimatizační systém, elektrické chladicí ventilátory |
| 6 | ETCS | deset | Avensis Verso, Picnic (do 10.2003): Elektronický systém ovládání plynu Ipsum (od 10.2003): Elektronický systém ovládání plynu |
| 6 | A F | patnáct | Avensis Verso, Picnic (od 10.2003): Senzor poměru vzduch / palivo |
| 7 | OBD | 7.5 | Palubní diagnostický systém |
| osm | ALT-S | 7.5 | Avensis Verso, Piknik: Nabíjecí systém |
| osm | FR DEF | patnáct | Ipsum (od 10.2003): Rozmrazovač stěračů |
| devět | ŘEDITEL ŠKOLY | padesáti | Relais „HEAD“ (fusibles „HEAD LH LWR“, „HEAD RH LWR“, „HEAD LH UPR“, „HEAD RH UPR“) |
| deset | AM2 | třicet | Spínač zapalování |
| jedenáct | RR CLR | třicet | Zadní klimatizační systém |
| 12 | CHEF LP CLN | třicet | Avensis Verso, Piknik: Čistič světlometů |
| 12 | AC INV | patnáct | Ipsum: Napájecí zásuvka |
| 13 | RR Mlha | 7.5 | Zadní mlhové světlo |
| čtrnáct | ABS č. 1 | 40 | Avensis Verso, Piknik: kromě VSC (do 10.2003): ABS od 10.2003: ABS, VSC Ipsum: ABS, VSC |
| čtrnáct | ABS č. 1 | padesáti | Avensis Verso, Piknik: VSC (do 10.2003): ABS, VSC |
| patnáct | ABS Č. 2 | třicet | Avensis Verso, Piknik (do 10.2003): ABS, VSC Ipsum: kromě VSC (od 10.2003): ABS |
| patnáct | ABS Č. 2 | 40 | Avensis Verso, Piknik (od 10.2003): ABS, VSC Ipsum: do 10.2003: ABS nebo VSC: ABS, VSC |
| šestnáct | CDS | třicet | Benzín: Elektrické chladicí ventilátory |
| šestnáct | CDS | 40 | Diesel: elektrické chladicí ventilátory |
| 17 | RDI | třicet | Benzín: Elektrické chladicí ventilátory |
| 17 | RDI | 40 | Diesel: elektrické chladicí ventilátory |
| 18 | PODPĚRA, PODPORA | padesáti | Klimatizace / topný systém |
| devatenáct | VŠECHNO | 140 | Relais „RR DEF“ (fusibles „RR DEF“, „MIR HTR“) Relais „TAIL“ (fusibles „TAIL“, „PANEL“), relais „IGl“ („ECU-IG“, „GAUGE“, „HTR“ „SEAT HTR“, „SRS-IG“, „WIPER“), „PWR“, „RR HTR“, „DOOR“, „DOOR N0.2“, „FR FOG“, „PWR OUTLET“, „STOP“ , Fusibles „AM1“ |
| dvacet | HEAD RH UPR | patnáct | Pravý světlomet (dálková světla), sdružený přístroj |
| 21 | HEAD LH UPR | patnáct | Levý světlomet (dálková světla) |
| 22 | HEAD RH LWR | patnáct | Levý světlomet (potkávací světlo), ovládání úrovně paprsku světlometu |
| 23 | HLAVA LH LWR | patnáct | Pravý světlomet (potkávací světlo) |
| 24 | RAD č. 1 | patnáct | Audio systém |
| 25 | ECU-B | 7.5 | Nabíjecí systém, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, ABS, elektronicky odpružené zavěšení TOYOTA, elektrické zamykání dveří, elektrická okna, připomenutí klíčů a připomenutí světla, zabezpečení výstrahy bezpečnostního pásu, audio systém, hodiny, přístroj cluster, světlomet, automatický systém ovládání osvětlení, mlhovky, zadní světla, parkovací světla, vnitřní světla, parkovací asistent TOYOTA, klimatizace, odmlžovač zadního okna |
| 26 | KUPOLE | deset | Interiérové osvětlení, osobní osvětlení, osvětlení nohou, osvětlení u dveří, osvětlení kufru, osvětlení do koupelny |
| Relé | |||
| R1 | Maják (HEAD) | ||
| R2 | Avensis Verso, Piknik: (DIMMER) Ipsum (od 10.2003): FR DEF |
||
| R3 | Benzín: Zapalování (IG2) Diesel: Ohřívač paliva (FUEL HTR) |
||
| R4 | troubit | ||
| R5 | Elektrický chladicí ventilátor (VENTILÁTOR Č. 2) | ||
| R6 | Elektrický chladicí ventilátor (VENTILÁTOR Č. 1) | ||
| R7 | Elektrický chladicí ventilátor (VENTILÁTOR Č. 3) | ||
| R8 | Řídicí jednotka motoru (EFI) |
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | SVATÝ | 7.5 | Startovací systém, vícebodový systém vstřikování paliva / systém sekvenčního vícebodového vstřikování paliva |
| 2 | – | – | – |
| Relé | |||
| R1 | Startér (ST) | ||
| R2 | 1CD-FTV: Řídicí jednotka motoru (EDU) 1AZ-FE (od 10.2003): Čidlo poměru vzduch / palivo (A / F) |
||
| R3 | Spojka kompresoru klimatizace (MG / C) |
Reklamní inzeráty
Reléový box
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | HTR SUB 3 | padesáti | Elektrický ohřívač |
| 2 | HTR SUB 1 | padesáti | Elektrický ohřívač |
| 3 | HTR SUB 2 | padesáti | Elektrický ohřívač |
| Relé | |||
| R1 | Elektrické topení (HTR SUB 1) | ||
| R2 | Elektrické topení (HTR SUB 2) | ||
| R3 | Elektrické topení (HTR SUB 3) |
Box relé ABS
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | – | – | – |
| Relé | |||
| R1 | – | ||
| R2 | ABS ŘEZ | ||
| R3 | ABS MTR |
