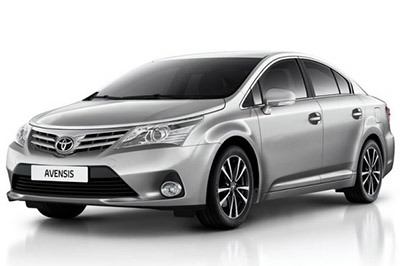

V tomto článku uvažujeme o třetí generaci Toyota Avensis (T27 / T270), vyráběné v letech 2009 až 2018. Zde najdete schémata pojistkových skříní Toyota Avensis 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 a 2018 , získejte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Uspořádání pojistek Toyota Avensis 2009-2018
Pojistky zapalovače cigaret (elektrická zásuvka) u Toyota Avensis jsou # 4 „ACC-B“ („CIG“, „ACC“ pojistky), # 23 „ACC“ (elektrická zásuvka) a # 24 „CIG“ (zapalovač cigaret) v pojistkové skříňce palubní desky.
Přehled interiéru
Vozidla s levostranným řízením
Vozidla s pravostranným řízením
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Pojistková skříňka je umístěna pod palubní deskou, pod krytem.
Véhicules à conduite à gauche
Véhicules à conduite à droite
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek v prostoru pro cestující
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | AM1 | 7.5 | Système de démarrage, „ACC“, „CIG“, „ECU-IG NO.2“, „HTR-IG“, „WIPER“, „RR WIPER“, „WASHER“, „ECU-IG NO.1″, “ ECU -IG NO.3 „, fusibles“ SEAT HTR „ |
| 2 | FR BROUILLARD | patnáct | Před únorem 2013, od května 2015: Přední mlhová světla |
| 2 | FR BROUILLARD | 7.5 | Února 2013 – květen 2015: Přední mlhová světla |
| 3 | DRL | 7.5 | Systém denního svícení |
| 4 | ACC-B | 25 | Fusibles „CIG“, „ACC“ |
| Pět | DVEŘE | 25 | Elektrický systém zamykání dveří |
| 6 | – | – | – |
| 7 | STOP | deset | Brzdová světla, vysoce brzdové světlo, protiblokovací brzdový systém, VSC, vícebodový systém vstřikování paliva / systém sekvenčního vícebodového vstřikování paliva, automatická převodovka, systém zámku řazení, startovací systém |
| osm | OBD | 7.5 | Palubní diagnostický systém |
| devět | ECU-IG Č. 2 | deset | Zpětná světla, dobíjecí systém, nouzové ukazatele, odmlžování zadního okna, kontrolka „PASSENGER AIRBAG“, klimatizace, AFS, zpětný monitor, senzor parkovacího asistenta Toyota |
| deset | ECU-IG Č. 1 | deset | Hlavní jednotka ECU, inteligentní systém vstupu a startu, elektrické chladicí ventilátory, zamykací systém, panoramatická střešní roleta, vnitřní zpětné zrcátko s automatickou úpravou proti oslnění, protiblokovací brzdový systém, senzor řízení, rychlost stáčení a G-senzor, VSC, ostřikovače světlometů, předkolizní bezpečnostní systém, LKA, asistenční systém řidiče |
| jedenáct | PODLOŽKA | patnáct | Ostřikovače čelního skla, ostřikovače zadního skla |
| 12 | STĚRAČ | patnáct | Stěrač zadního skla |
| 13 | STĚRAČ | třicet | Stěrače čelního skla, stěrače snímající déšť |
| čtrnáct | HTR-IG | deset | Klimatizace |
| patnáct | SÍDLO SPOLEČNOSTI | patnáct | Před květnem 2015: vyhřívaná sedadla |
| patnáct | SÍDLO SPOLEČNOSTI | dvacet | Od května 2015: Vyhřívaná sedadla |
| šestnáct | METR | 7.5 | Měřidla a měřiče |
| 17 | IGN | 7.5 | Systém zámku řízení, systém airbagů SRS, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, automatická převodovka, startovací systém |
| 18 | RR Mlha | 7.5 | Zadní mlhové světlo |
| devatenáct | – | – | – |
| dvacet | TI&TE | třicet | Teleskopické řízení Tilt St. |
| 21 | MĚ HTR | deset | Odmlžování vnějších zpětných zrcátek |
| 22 | – | – | – |
| 23 | CAC | 7.5 | Vnější zrcátka, zamykací systém, audio systém, hlavní jednotka ECU, elektrická zásuvka |
| 24 | CIGARETA | patnáct | Zapalovač |
| 25 | STÍN | dvacet | Panoramatická střešní markýza |
| 26 | RR DVEŘE | dvacet | Elektricky ovládaná okna (vzadu vpravo) |
| 27 | RL DVEŘE | dvacet | Elektricky ovládaná okna (vzadu vlevo) |
| 28 | PORTE P FR | dvacet | Elektrická okna (na straně spolujezdce) |
| 29 | ECU-IG Č. 3 | deset | Senzor parkovacího asistenta Toyota, AFS, odmrazovač stěračů, elektrická parkovací brzda, předkolizní bezpečnostní pás, řadicí pádla, naklápěcí a teleskopické řízení, elektrický posilovač řízení |
| třicet | PODEPSAT | 7.5 | Osvětlení spínačů, kontrolky sdruženého panelu přístrojů, kontrolka v palubní desce, spínače řízení, hlavní jednotka ECU |
| 31 | FRONTA | deset | Přední obrysová světla, koncová světla, osvětlení registrační značky, zadní mlhové světlo, přední mlhová světla, manuální nastavení světlometů, kontrolky na palubní desce, spínač klimatizace, audio systém, víceřadá převodovka nebo automatická převodovka, osvětlení schránky v palubní desce, manuální airbag zapnutý -vypínací systém, nouzové indikátory, zapalovač cigaret, spínač „AFS OFF“, spínač omezovače rychlosti, spínač elektrické parkovací brzdy, spínač řízení, spínač VSC OFF, spínač senzoru parkovacího asistenta Toyota, spínač „LKA“, spínač vyhřívání sedadel, spínač „SPORT“ “, spínače vnějších zpětných zrcátek, vypínačotevření klapky palivové nádrže |
Reklamní inzeráty
Véhicules à conduite à gauche
Véhicules à conduite à droite
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | SILNÝ | třicet | Elektricky ovládaná okna (na straně řidiče) |
| 2 | FED | 40 | Odmlžovač zadního okna, pojistka „MIR HTR“ |
| 3 | PRAVÉ ELEKTRICKÉ SEDADLO | třicet | Posilovač, bederní opěrka |
| Relé | |||
| R1 | Zapalování (IG1) | ||
| R2 | – | ||
| R3 | LHD (do května 2015): Bliká |
Přídavná pojistková skříňka
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | STĚRAČ Č. 2 | 7.5 | Nabíjecí systém, asistenční systém ovladače ECU |
| 2 | – | – | – |
Reléová skříňka č. 1
| Ne. | Relé |
|---|---|
| R1 | Před červnem 2010: Přední mlhové světlo (FR FOG) Od října. 2016: Vnitřní osvětlení (DOME CUT) |
| R2 | – |
| R3 | Před listopadem 2011: Panel od listopadu 2011: Systém denního svícení (DRL) |
| R4 | Napájecí zásuvka (ACC SOCKET) |
Reléová skříňka č. 2
| Ne. | Relé |
|---|---|
| R1 | Startér (ST) |
| R2 | Zadní mlhové světlo (RR FOG) |
| R3 | Příslušenství (ACC) |
| R4 | Červen 2010 – květen 2015: Přední mlhové světlo (FR FOG) Od října. 2016: Rozmrazovač stěračů (FR DEICER) |
Reklamní inzeráty
Přehled motorového prostoru
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | KUPOLE | deset | Osvětlení zavazadlového prostoru / zavazadel, stropní světla, stropní světla předních dveří, osobní / vnitřní osvětlení, osobní osvětlení, osvětlení nohou |
| 2 | RAD č. 1 | dvacet | Února 2014 – květen 2015: Zvukový systém Od května 2015: Zvukový systém |
| 2 | RAD č. 1 | patnáct | Před únorem 2014: Audio systém |
| 3 | ECU-B | deset | Měřidla a měřiče, hlavní jednotka ECU, snímač řízení, bezdrátové dálkové ovládání, inteligentní systém vstupu a startu, naklápěcí a teleskopické řízení |
| 4 | CDC | – | – |
| Pět | ECU-B2 | deset | Inteligentní systém startování a startování, klimatizace, elektricky ovládaná okna, elektrické sedadlo |
| 6 | HLAVNÍ EFI Č. 2 | 7.5 | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 7 | DVEŘE č. 2 | 25 | Do května 2015: elektrický systém zamykání dveří |
| 7 | TĚLO ECU | 7.5 | Od května 2015: Multiplexní komunikační systém |
| osm | NE | třicet | Audio systém |
| devět | – | – | – |
| deset | STRG LOCK | dvacet | Systém zámku řízení |
| jedenáct | A F | dvacet | Před květnem 2015: Výfukový systém Od května 2015: – |
| 12 | AM2 | třicet | Spouštěcí systém |
| 13 | – | – | – |
| čtrnáct | TURN-HAZ | deset | Blikače, nouzové blikače |
| patnáct | ALT-S | 7.5 | Do května 2015: Systém nabíjení Od května 2015: – |
| šestnáct | AM2 Č. 2 | 7.5 | Spouštěcí systém |
| 17 | PODPĚRA, PODPORA | padesáti | Před květnem 2015: Klimatizační systém Od května 2015: – |
| 18 | ABS č. 1 | padesáti | ABS, VSC |
| devatenáct | CDS FAN | třicet | Elektrický chladicí ventilátor |
| dvacet | VENTILÁTOR RDI | 40 | Elektrický chladicí ventilátor |
| 21 | CLN H-LP | třicet | Čistič světlometů |
| 22 | IP/JB | 120 | Část 2015: „ECU-IG NO.2“, „HTR-IG“, „WIPER“, „RR WIPER“, „WASHER“, „ECU-IG NO.1“, „ECU-IG NO.3 „,“ SEAT HTR „,“ AM1 „,“ DOOR „,“ STOP „,“ FR DOOR „,“ POWER „,“ RR DOOR „,“ RL DOOR „,“ OBD „,“ ACC-B „,“ RR FOG „,“ FR FOG „,“ DEF „,“ TAIL „,“ SUNROOF „,“ DRL „fusibles |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | HLAVNÍ H-LP | padesáti | Fusibles „H-LP LH LO“, „H-LP RH LO“, „H-LP LH HI“, „H-LP RH HI“ |
| 27 | PI | padesáti | Fusibles „EFI MAIN“, „HORN“, „IG2“, „EDU“ |
| 28 | PRINCIPÁLNÍ EFI | padesáti | Do května 2015: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva, pojistky „EFI NO.1“, „EFI NO.2“ |
| 28 | CARBURANT HTR | padesáti | Od května 2015: Ohřívač paliva |
| 29 | SYSTÉM P | třicet | Do května 2015: systém VALVEMATIC |
| 29 | EPKB | padesáti | Od května 2015: Elektrická parkovací brzda |
| třicet | ZÁŘE | 80 | Před květnem 2015: systém předehřívání motoru |
| třicet | EPS | 80 | Od května 2015: Elektrický posilovač řízení |
| 31 | EPS | 80 | Před květnem 2015: Elektrický posilovač řízení |
| 31 | ZÁŘE | 80 | Od května 2015: systém předehřívání motoru |
| 32 | VŠECHNO | 140 | Avant mai 2015: „RDI FAN“, „CDS FAN“, „H-LP CLN“, „PWR SEAT LH“, „FUEL OPN“, „ABS NO.1“, „ABS NO.2“, „FR DEICER“ , „PSB“, „HTR“, „STV HTR“, „PWR OUTLET“, „HTR SUB NO.1“, „HTR SUB NO.2“, „HTR SUB NO.3“, „ECU-IG NO.2 „,“ HTR-IG „,“ WIPER „,“ RR WIPER „,“ WASHER „,“ ECU-IG NO.1 „,“ ECU-IG NO.3 „,“ SEAT HTR „,“ AM1 „,“ DOOR „,“ STOP „,“ P FR DOOR „,“ POWER „,“ RR DOOR „,“ RL DOOR „,“ OBD „,“ ACC-B „,“ RR FOG „,“ FR FOG „,“ TI & TE “ „SHADE“, „PWR SEAT RH“, „DEF“, „TAIL“, „Fusibles DRL „ |
| 32 | VŠECHNO | 120 | Avant mai 2015: „RDI FAN“, „CDS FAN“, „H-LP CLN“, „PWR SEAT LH“, „FUEL OPN“, „ABS NO.1“, „ABS NO.2“, „FR DEICER“ , „PSB“, „HTR“, „STV HTR“, „PWR OUTLET“, „HTR SUB NO.1“, „HTR SUB NO.2“, „HTR SUB NO.3“, „ECU-IG NO.2 „,“ HTR-IG „,“ WIPER „,“ RR WIPER „,“ WASHER „,“ ECU-IG NO.1 „,“ ECU-IG NO.3 „,“ SEAT HTR „,“ AM1 „,“ DOOR „,“ STOP „,“ P FR DOOR „,“ POWER „,“ RR DOOR „,“ RL DOOR „,“ OBD „,“ ACC-B „,“ RR FOG „,“ FR FOG „,“ TI & TE “ „SHADE“, „PWR SEAT RH“, „DEF“, „TAIL“, „Fusibles DRL „ |
| 32 | – | – | Od května 2015: – |
| 33 | IG2 | patnáct | Avant mai 2015: fusibles „IGN“, „METER“ |
| 33 | PALIVOVÉ ČERPADLO | třicet | Od května 2015: Plynové čerpadlo |
| 34 | TROUBIT | patnáct | troubit |
| 35 | PRINCIPÁLNÍ EFI | třicet | Do listopadu 2011: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva, pojistky „EFI NO.1“, „EFI NO.2“ |
| 35 | PALIVO OPN | deset | Od listopadu 2011: Otvírač dveří palivové nádrže |
| 36 | EDU | dvacet | Do května 2015: Vícebodový systém vstřikování paliva / Systém sekvenčního vícebodového vstřikování paliva |
| 36 | IGT / INJ | patnáct | Do května 2015: Vícebodový systém vstřikování paliva / Systém sekvenčního vícebodového vstřikování paliva |
| 36 | IG2 | patnáct | A partir de mai 2015: fusibles „IGN“, „METER“ |
| 37 | – | – | Před květnem 2015: – |
| 37 | PRINCIPÁLNÍ EFI | padesáti | Část 2015: Fusibles „EFI NO.1“, „EFI NO.2“, „EFI NO.4“ |
| 38 | E-PKB | třicet | Před květnem 2015: Elektrická parkovací brzda |
| 38 | BBC | 40 | Od května 2015: Systém Stop & Start |
| 39 | HTR SUB Č. 3 | třicet | Před květnem 2015: Elektrický ohřívač |
| 40 | – | – | – |
| 41 | HTR SUB Č. 2 | třicet | Před květnem 2015: Elektrický ohřívač |
| 42 | PODPĚRA, PODPORA | padesáti | Od května 2015: Klimatizační systém |
| 44 | LEVÉ ELEKTRICKÉ SEDADLO | třicet | Posilovač, bederní opěrka |
| 45 | STV HTR | 25 | Elektrický ohřívač |
| 46 | ABS Č. 2 | třicet | ABS, VSC |
| 47 | ROZMRAZOVÁNÍ FR | dvacet | Rozmrazovač stěračů |
| 48 | PALIVO OPN | deset | Před květnem 2015: Otvírač dveří palivové nádrže Od května 2015: – |
| 49 | PSB | třicet | Před květnem 2015: Bezpečnostní pás před nárazem Od května 2015: – |
| padesáti | VÝKON NAPÁJENÍ | patnáct | Zástrčka |
| 51 | H-LP LH LO | deset | Před květnem 2015: Kromě HID: Levý světlomet (potkávací světlo) Od května 2015: Levý světlomet (potkávací světlo) |
| 51 | H-LP LH LO | patnáct | Před květnem 2015: HID: Levý světlomet (potkávací světla) |
| 52 | H-LP RH LO | deset | Před květnem 2015: Kromě HID: Pravý světlomet (potkávací světlo) Od května 2015: Pravý světlomet (potkávací světlo) |
| 52 | H-LP RH LO | patnáct | Před květnem 2015: HID: Pravý světlomet (potkávací světla) |
| 53 | H-LP LH HI | deset | Levý světlomet (dálková světla) |
| 54 | H-LP RH HI | deset | Pravý světlomet (dálková světla) |
| 55 | EFI Č. 1 | deset | Do května 2015: Vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, průtokoměr, výfukový systém |
| 55 | EFI Č. 1 | 7.5 | Od května 2015: Vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, průtokoměr, výfukový systém |
| 56 | EFI Č. 2 | deset | Do května 2015: Systém sání vzduchu, průtokoměr, výfukový systém |
| 56 | EFI Č. 2 | patnáct | Od května 2015: Systém sání vzduchu, průtokoměr, výfukový systém |
| 57 | IG2 NO.2 | 7.5 | Před květnem 2015: Spouštěcí systém Od května 2015: – |
| 58 | EFI Č. 3 | 7.5 | Před listopadem 2011: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 58 | EFI Č. 4 | třicet | Od listopadu 2011: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva, pojistky „EFI NO.1“, „EFI NO.2“ |
| 58 | EFI Č. 4 | dvacet | Od května 2015: Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva, pojistky „EFI NO.1“, „EFI NO.2“ |
| 59 | EFS EFS | Pět | Od května 2015: Elektrický ventilátor chlazení |
| 60 | EFI Č. 3 | 7.5 | Od listopadu 2011: Vícebodový systém vstřikování paliva / Systém sekvenčního vícebodového vstřikování paliva |
| 60 | RDI EFI | Pět | Od května 2015: Elektrický ventilátor chlazení |
| Relé | |||
| R1 | Před listopadem 2013: Odmrazovač stěračů / brzdových světel (FR DEICER / BRAKE LP) Od listopadu 2013: Elektrický ventilátor chlazení (VENTILÁTOR Č. 2) |
||
| R2 | Elektrický chladicí ventilátor (VENTILÁTOR Č. 3) | ||
| R3 | Před květnem 2015: Senzor poměru vzduch / palivo (A / F) Od května 2015: FR FOG Relay LH |
||
| R4 | Před květnem 2015: Vnitřní osvětlení (DOME CUT) Od května 2015: FR FOG Relay RH |
||
| R5 | Řídicí jednotka motoru (EFI MAIN) | ||
| R6 | Phare (H-LP) | ||
| R7 | Před listopadem 2013: Elektrický ventilátor chlazení (VENTILÁTOR Č. 2) Listopad 2013 – Před říjnem 2016: Odmrazovač stěračů (FR DEICER) Od října . 2016: Variator |
||
| R8 | Elektrický chladicí ventilátor (VENTILÁTOR Č. 1) | ||
| R9 | Květen 2015 – říjen 2016: Vnitřní osvětlení (DOME CUT) Od října. 2016: (TSS C HTR) |
||
| R10 | Před listopadem 2011: Otvírač dveří palivové nádrže (FUEL OPN) | ||
| R11 | Před listopadem 2011: Variátor Od listopadu 2011: bez AFS: Variátor Od listopadu 2011: s AFS: – květen 2015 – říjen 2016: s ohřívačem paliva: Ohřívač paliva (FUEL HTR); bez ohřívače paliva: – |
||
| R12 | Od listopadu 2011: s AFS: Dimmer květen 2015 – říjen 2016: Dimmer |
Reléový box
| Ne. | Relé |
|---|---|
| R1 | – |
| R2 | HTR SUB Č. 1 |
| R3 | HTR SUB Č. 2 |
| R4 | HTR SUB Č. 3 |
