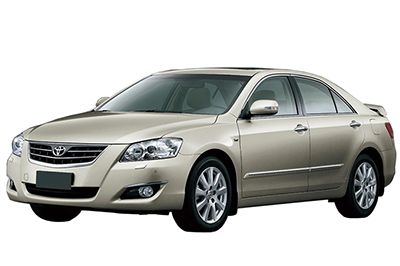

V tomto článku uvažujeme o první generaci Toyota Aurion (XV40), vyráběné v letech 2006 až 2012. Zde najdete schémata pojistkových skříní Toyota Aurion 2006, 2007, 2008, 2009, 2010, 2011 a 2012 , získáte nějaké informace o umístění pojistkových panelů uvnitř vozu a zjistit přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistky Toyota Aurion 2006-2012
Pojistky zapalovače cigaret (napájecí zásuvka) vozu Toyota Aurion jsou pojistky # 29 „CIG“ (zapalovač cigaret) a # 30 „PWR OUTLET“ v hraně pojistkové skříňky ovládacího panelu.
Pojistková skříňka prostoru pro cestující
Umístění pojistkové skříňky
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek v prostoru pro cestující
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | PRAVÉ DVEŘE RR | 25 | Pravé zadní elektrické okno |
| 2 | LEVÉ ZADNÍ DVEŘE | 25 | Levé zadní elektrické okno |
| 3 | – | – | – |
| 4 | FR BROUILLARD | patnáct | Přední mlhová světla |
| Pět | OBD | 7.5 | Palubní diagnostický systém |
| 6 | ECU-B Č. 2 | 7.5 | Elektrické stahování oken, systém paměti polohy řidiče |
| 7 | STOP | deset | Brzdová světla, vysoce brzdové světlo, systém blokování řazení, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, protiblokovací systém, systém řízení stability vozidla, systém kontroly trakce, brzdový asistent |
| osm | TI&TE | třicet | Systém paměti polohy řidiče |
| devět | – | – | – |
| deset | AM1 | 7.5 | Startovací systém, vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva |
| jedenáct | Klimatizace | 7.5 | Klimatizace |
| 12 | REP | 25 | Elektrická okna |
| 13 | DVEŘE č. 2 | 25 | Hlavní ECU sboru |
| čtrnáct | S / TOIT | třicet | elektrické střešní okno |
| patnáct | FRONTA | patnáct | Zadní světla, osvětlení registrační značky, parkovací světla, přední mlhová světla, automatický systém nastavení sklonu světlometů |
| šestnáct | PODEPSAT | 7.5 | Nouzové směrové světla, klimatizace, audio systém, hodiny, osvětlení odkládací schránky v palubní desce, osvětlení přístrojové desky, spínače řízení, navigační systém, automatická převodovka, zadní elektrická sluneční clona |
| 17 | ECU IG Č. 1 | deset | Hlavní jednotka ECU, elektrické střešní okno, elektrické chladicí ventilátory, stěrače a ostřikovače čelního skla, multifunkční displej, hodiny, senzor parkovacího asistenta Toyota, systém paměti polohy řízení, vnitřní zpětné zrcátko s antireflexní úpravou, dobíjecí systém, systém řízení stability vozidla, inteligentní systém vstupu a startu, systém sledování zadního pohledu |
| 18 | ECU IG Č. 2 | 7.5 | Protiblokovací brzdový systém, Systém řízení stability vozidla, Systém kontroly trakce, Systém brzdového asistenta, Systém ovládání zámku převodovky, Tempomat, Automatická převodovka |
| devatenáct | A/C NO.2 | deset | Klimatizace, odmlžování zadního okna |
| dvacet | MYTÍ | deset | Stěrače a ostřikovače čelního skla |
| 21 | – | – | – |
| 22 | GAUGE NO.1 | deset | Nouzové blinkry, couvací světla, dobíjecí systém, navigační systém, zadní elektrická sluneční clona |
| 23 | TEC | 25 | Stěrače a ostřikovače čelního skla |
| 24 | H-LP LVL | 7.5 | Systém automatického nastavování světlometů |
| 25 | UPOUTÁVKA | dvacet | Modul zapojení přívěsu |
| INJ | patnáct | Vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, startovací systém | |
| 26 | IGN | deset | Vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, systém airbagů SRS, inteligentní systém vstupu a startu, systém zámku řízení, brzdová světla, elektronický systém ovládání škrticí klapky |
| 27 | MĚŘENÍ Č. 2 | 7.5 | Měřidla a čítače, multiinformační displej, hodiny |
| 28 | ECU-ACC | 7.5 | Hodiny, hlavní jednotka ECU, systém ovládání zámku převodovky, vnější zpětná zrcátka, systém inteligentního vstupu a startu, multifunkční displej |
| 29 | CIGARETA | dvacet | Zapalovač |
| třicet | VÝKON NAPÁJENÍ | dvacet | Zástrčka |
| 31 | RÁDIO Č. 2 | 7.5 | Audio systém, navigační systém |
| 32 | MĚ HTR | deset | Odmlžování vnějších zpětných zrcátek |
Reklamní inzeráty
Přiřazení pojistek v prostoru pro cestující
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | P / VICTORS | třicet | Elektrická sedadla, paměťový systém polohy řidiče |
| 2 | SILNÝ | třicet | Elektricky ovládaná okna, systém paměti polohy řidiče |
| Relé | |||
| R1 | Mlhovky | ||
| R2 | Zadní světla | ||
| R3 | Příslušenství relé | ||
| R4 | Elektrické okno | ||
| R5 | Zapalování (IG1) |
Pojistková skříňka v motorovém prostoru
Umístění pojistkové skříňky
Pojistková skříňka je umístěna v motorovém prostoru (levá strana)
Schéma pojistkové skříňky
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru
| Ne. | Příjmení | Zesilovač | Obvod |
|---|---|---|---|
| jeden | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| Pět | Dopoledne 2 | 7.5 | Spouštěcí systém |
| 6 | ALT-S | 7.5 | Systém nabíjení |
| 7 | MAYDAY / TEL | 7.5 | Spojovací systém Toyota |
| osm | – | – | – |
| devět | – | – | – |
| deset | E-ACM | deset | Montáž aktivního ovládání motoru |
| jedenáct | ETCS | deset | Elektronický systém ovládání škrticí klapky |
| 12 | SAT | patnáct | Nouzová světla |
| 13 | IG2 | dvacet | Vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, startovací systém, pojistky „GAUGE NO.2“ a „IGN“ |
| čtrnáct | STR LOCK | dvacet | Systém zámku řízení |
| patnáct | KUPOLE | deset | Měřidla a měřiče, Stropní světla, Trunk Light, Spínač zapalování, Osvětlení dveří, Vnitřní světlo, Osobní světla, Hodiny, Systém inteligentního vstupu a startu, Boční směrovky |
| šestnáct | ECU-B Č. 1 | deset | Hlavní jednotka ECU, systém řízení stability vozidla, bezdrátový systém dálkového ovládání, multiinformační displej, paměťový systém polohy řidiče, stěrače čelního skla, systém sledování zadního pohledu |
| 17 | RÁDIO Č. 1 | patnáct | Audio systém, navigační systém |
| 18 | DVEŘE NE. | 25 | Hlavní ECU sboru |
| devatenáct | – | – | – |
| dvacet | NE | 25 | Audio systém, navigační systém |
| 21 | PRINCIPÁLNÍ EFI | třicet | Vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, automatická převodovka, pojistky „EFI NO.2“ a „EFI NO.3“ |
| 22 | – | – | – |
| 23 | EFI Č. 3 | deset | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 24 | EFI Č. 2 | patnáct | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 25 | HOLÝ | 7.5 | troubit |
| 26 | A F | dvacet | Vícebodový systém vstřikování paliva / Sekvenční vícebodový systém vstřikování paliva |
| 27 | MPX-ČERVENÁ | deset | Měřidla a měřiče |
| 28 | EFI Č. 1 | deset | Vícebodový systém vstřikování paliva / sekvenční vícebodový systém vstřikování paliva, inteligentní systém vstupu a startu, automatická převodovka |
| 29 | TROUBIT | deset | Rohy |
| třicet | H-LP (RL) | patnáct | Pravý světlomet (potkávací světlo), systém regulace sklonu světlometů |
| 31 | H-LP (LL) | patnáct | Levý světlomet (potkávací světlo) |
| 32 | H-LP (RH) | patnáct | Pravý světlomet (dálková světla) |
| 33 | H-LP (LH) | patnáct | Levý světlomet (dálková světla) |
| 34 | PODPĚRA, PODPORA | padesáti | Klimatizace |
| 35 | ABS č. 1 | padesáti | Protiblokovací brzdový systém, systém řízení stability vozidla, systém kontroly trakce, brzdový asistent |
| 36 | HLAVNÍ VENTILÁTOR | padesáti | Elektrické chladicí ventilátory |
| 37 | ABS Č. 2 | třicet | Protiblokovací brzdový systém, systém řízení stability vozidla, systém kontroly trakce, brzdový asistent |
| 38 | RR DEF | padesáti | Odmlžovač zadního okna, pojistka „MIR HTR“ |
| 39 | – | – | – |
| 40 | CLN H-LP | třicet | Žádný obvod |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | – | – | – |
| 44 | VŠECHNO | 120 | „AM2“ „ALT-S“, „E-ACM“, „ETCS“, „HAZ“, „TG2“ „STR LOCK“, „DOME“, „ECU-B NO.1“, „RADIO NO.1“ „EFI MAIN“, „PORTE NO.1“, „EFI NO.3“, „EFI NO.2“, „S-HORN“, „A/F HTR“, „MPX-B“, „EFI NO. 1 „,“ HORN „,“ H-LP (RL) „,“ H-LP (LL) „,“ H-LP (RH) „,“ H-LP (LH) „,“ HTR „,“ ABS NON Fusibles .1 „,“ ABS NO.2 „,“ RR DEF „,“ FAN MAIN „,“ CDS FAN „,“ RDI FAN „a“ ST/AM2 „ |
| 45 | – | – | – |
| 46 | – | – | – |
| 47 | – | – | – |
| 48 | ST/AM2 | třicet | Spouštěcí systém |
| Relé | |||
| R1 | – | ||
| R2 | – | ||
| R3 | – | ||
| R4 | – | ||
| R5 | Elektrický chladicí ventilátor | ||
| R6 | Startér (ST) | ||
| R7 | Zapalování (IG) | ||
| R8 | Spojka kompresoru klimatizace (MG CLT) | ||
| R9 | Startér (ST CUT) | ||
| R10 | Odmlžování zadního okna |
