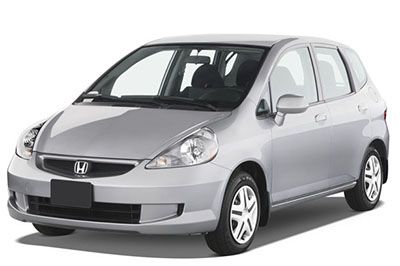

V tomto článku uvažujeme o první generaci Hondy Fit (GD) po faceliftu, vyráběné v letech 2007 až 2008. Zde najdete schémata pojistkových skříní Honda Fit 2007 a 2008 , získáte informace o umístění panelů počet pojistky uvnitř vozu a zjistěte informace o přiřazení každé pojistky (uspořádání pojistek).
Uspořádání pojistek Honda Fit 2007-2008
Pojistka zapalovače cigaret (napájecí zásuvka) Honda Fit je pojistka č. 27 v pojistkové skříňce palubní desky.
Prostor pro cestující
Vnitřní pojistková skříňka je umístěna za přihrádkou na díly řidiče.
Chcete -li se k němu dostat, vyjměte zásobník otočením knoflíku proti směru hodinových ručiček a tažením směrem k sobě. Chcete -li nainstalovat přihrádku na mince, zarovnejte spodní úchytky, otočte zásobník nahoru, aby zapadl do bočních spon, a poté otočte číselníkem ve směru hodinových ručiček.
Motorový prostor
Hlavní pojistková skříňka pod kapotou je umístěna v motorovém prostoru na straně řidiče.
Sekundární pojistková skříňka je na kladném pólu baterie.
Prostor pro cestující
Reklamní inzeráty
Přiřazení pojistek v prostoru pro cestující
| Ne. | Zesilovače | Chráněné obvody |
|---|---|---|
| jeden | 10 A. | Zpětné světlo |
| 2 | – | Nepoužívá |
| 3 | 10 A. | METR |
| 4 | 10 A. | Rozsvítit světlo |
| Pět | – | Nepoužívá |
| 6 | 30 A. | Stěrače |
| 7 | 10 A. | SRS |
| osm | (7,5 A) | Světla pro denní svícení (kanadské modely) |
| devět | 20 A. | Zadní odmlžovač |
| deset | 7,5 A | TADY |
| jedenáct | 15 A. | Palivové čerpadlo |
| 12 | 10 A. | Stěrač zadního skla |
| 13 | 10 A. | SRS |
| čtrnáct | 15 A. | IGP |
| patnáct | 20 A. | Levé zadní elektrické okno |
| šestnáct | 20 A. | Pravé zadní elektrické okno |
| 17 | 20 A. | Elektrické stahování oken vpředu vpravo |
| 18 | (7,5 A) | TPMS (je -li ve výbavě) |
| 18 | (10A) | Světla pro denní svícení (kanadské modely) |
| devatenáct | – | Nepoužívá |
| dvacet | – | Nepoužívá |
| 21 | (20 A) | Mlhové světlo (je -li ve výbavě) |
| 22 | 10 A. | Malé světlo |
| 23 | 10 A. | SLOVO |
| 24 | – | Nepoužívá |
| 25 | 7,5 A | břišní svaly |
| 26 | 7,5 A | Rádio |
| 27 | 15 A. | Zásuvka ACC |
| 28 | (20 A) | Elektrické zámky dveří (jsou -li ve výbavě) |
| 29 | 20 A. | Elektrické okno řidiče |
| třicet | – | Nepoužívá |
| 31 | 7,5 A | SLOVO |
| 32 | 15 A. | DBW |
| 33 | 15 A. | Zapalovací cívka |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v motorovém prostoru
| Ne. | Zesilovače | Chráněné obvody |
|---|---|---|
| jeden | 80 A. | baterie |
| 2 | 60 A. | EPS |
| 3 | 50 A. | Zapalování |
| 4 | 30 A. | břišní svaly |
| Pět | 40 A. | Relé ventilátoru |
| 6 | 40 A. | Elektrické okno |
| 7 | (30 A) | (Možnost HAC) |
| osm | 10 A. | Na ochranu |
| devět | 30 A. | Malé světlo |
| deset | 30 A. | Fanoušek |
| jedenáct | 30 A. | Ventilátor kondenzátoru, spojka MG (je -li k dispozici) |
| 12 | 20 A. | Pravý světlomet |
| 13 | 20 A. | Levý světlomet |
| čtrnáct | 10 A. | Riziko |
| patnáct | 30 A. | ABS F/S |
| šestnáct | 15 A. | Horn, přestaň |
| Sekundární pojistková skříňka (na baterii) | ||
| 80 A. | baterie |
