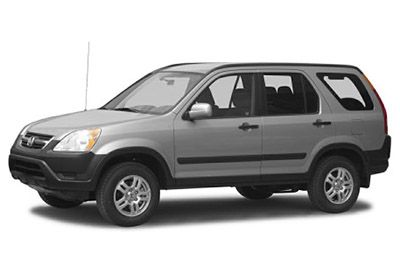

V tomto článku uvažujeme o druhé generaci Hondy CR-V, vyráběné v letech 2002 až 2006. Zde najdete schémata pojistkové skříňky Honda CR-V 2002, 2003, 2004, 2005 a 2006 , získáte informace o umístění pojistkové panely uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek).
Uspořádání pojistek Honda CR-V 2002-2006
Pojistky zapalovače cigaret (napájecí zásuvka) Hondy CR-V jsou pojistky č. 2 (zadní napájecí zásuvka příslušenství) a č. 18 (přední napájecí zásuvka příslušenství) v palivové skříni. Pojistky palubní desky.
Prostor pro cestující
Vnitřní pojistková skříňka je pod sloupkem řízení.
Chcete -li kryt sejmout, zatáhněte směrem k sobě a uvolněte kryt ze závěsů.
Motorový prostor
Hlavní pojistková skříňka pod kapotou je umístěna v motorovém prostoru na straně řidiče.
Sekundární pojistková skříňka (je -li k dispozici) je umístěna vedle hlavní pojistkové skříňky.
Reklamní inzeráty
2002, 2003, 2004
Přístrojová deska
Přiřazení pojistek na přístrojové desce (2002, 2003, 2004)
| Ne. | Zesilovače | Chráněné obvody |
|---|---|---|
| jeden | 15 A. | Zapalovací cívka |
| 2 | 10 A. | Zadní zásuvka pro příslušenství |
| 3 | 10 A. | Světla pro denní svícení (kanadské modely) |
| 4 | 10 A. | ACG |
| Pět | – | Nepoužívá |
| 6 | 7,5 A | Elektrické okenní relé |
| 7 | 20 A. | střešní okno |
| osm | 7,5 A | Příslušenství, rádio |
| devět | 7,5 A | Stěrač zadního skla |
| deset | 7,5 A | Metr |
| jedenáct | – | Nepoužívá |
| 12 | 7,5 A | Světla pro denní svícení (kanadské modely) |
| 13 | 10 A. | SRS |
| čtrnáct | 10 A. | Dálkově ovládaná zrcátka |
| patnáct | 20 A. | LAF ohřívač |
| šestnáct | 20 A. | Vyhřívané sedadlo |
| 17 | 15 A. | Palivové čerpadlo |
| 18 | 15 A. | Napájecí zásuvka pro přední příslušenství |
| devatenáct | 7,5 A | Klapky |
| dvacet | 20 A. | Přední stěrač |
| 21 | – | Nepoužívá |
| 22 | 20 A. | Elektrické stahování oken vpředu vpravo |
| 23 | 20 A. | Elektricky ovládané přední okno vlevo |
| 24 | 20 A. | Levé zadní elektrické okno |
| 25 | 20 A. | Pravé zadní elektrické okno |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2002, 2003, 2004)
| Ne. | Zesilovače | Chráněné obvody |
|---|---|---|
| jeden | 20 A. | Ventilátor kondenzátoru |
| 2 | 15 A. | Malé světlo |
| 3 | 15 A. | Vnitřní světlo |
| 4 | 20 A. | Fanoušek |
| Pět | 15 A. | Riziko |
| 6 | 15 A. | ECU FI |
| 7 | 15 A. | Horn, přestaň |
| osm | – | Nepoužívá |
| devět | 10 A. | Na ochranu |
| deset | 30 A. | Motor ABS |
| jedenáct | 20 A. | Zadní odmrazovač |
| 12 | 40 A. | Topný motor |
| 13 | 40 A. | Elektrické okno |
| čtrnáct | 40 A. | Volba |
| patnáct | 15 A. | Levý světlomet |
| šestnáct | 20 A. | Zámek |
| 17 | 15 A. | Pravý světlomet |
| 18 | 30 A. | ABS F/S |
| devatenáct | 100 A. | baterie |
| dvacet | 50 A. | Zapalování 1 |
| 21-25 | 7,5A-30A | Náhradní pojistky |
2005, 2006
Reklamní inzeráty
Přístrojová deska
Přiřazení pojistek na přístrojové desce (2005, 2006)
| Ne. | Zesilovače | Chráněné obvody |
|---|---|---|
| jeden | 15 A. | Zapalovací cívka |
| 2 | 10 A. | Zadní zásuvka pro příslušenství |
| 3 | 10 A. | Světla pro denní svícení (kanadské modely) |
| 4 | 10 A. | ACG |
| Pět | – | Nepoužívá |
| 6 | 7,5 A | Elektrické okenní relé |
| 7 | 20 A. | střešní okno |
| osm | 7,5 A | Příslušenství, rádio |
| devět | 7,5 A | Stěrač zadního skla |
| deset | 7,5 A | Metr |
| jedenáct | – | Nepoužívá |
| 12 | 7,5 A | Světla pro denní svícení (kanadské modely) |
| 13 | 10 A. | SRS |
| čtrnáct | 10 A. | Dálkově ovládaná zrcátka |
| patnáct | 15 A. | + B FR ACC |
| šestnáct | 20 A. | Vyhřívané sedadlo |
| 17 | 15 A. | Palivové čerpadlo |
| 18 | 15 A. | Napájecí zásuvka pro přední příslušenství |
| devatenáct | 7,5 A | Klapky |
| dvacet | 20 A. | Přední stěrač |
| 21 | – | Nepoužívá |
| 22 | 20 A. | Elektrické stahování oken vpředu vpravo |
| 23 | 20 A. | Elektricky ovládané přední okno vlevo |
| 24 | 20 A. | Levé zadní elektrické okno |
| 25 | 20 A. | Pravé zadní elektrické okno |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2005, 2006)
| Ne. | Zesilovače | Chráněné obvody |
|---|---|---|
| jeden | 20 A. | Ventilátor kondenzátoru |
| 2 | 30 A. | Motor |
| 3 | 15 A. | Vnitřní světlo |
| 4 | 20 A. | Fanoušek |
| Pět | 15 A. | Riziko |
| 6 | 15 A. | Malé světlo |
| 7 | 15 A. | Horn, přestaň |
| osm | 15 A. | DBW |
| devět | 10 A. | Na ochranu |
| deset | 30 A. | Motor ABS |
| jedenáct | 20 A. | Zadní odmrazovač |
| 12 | 40 A. | Topný motor |
| 13 | 40 A. | Elektrické okno |
| čtrnáct | 40 A. | Volba |
| patnáct | 20 A. | Levý světlomet |
| šestnáct | 20 A. | Zámek |
| 17 | 20 A. | Pravý světlomet |
| 18 | 30 A. | ABS F/S |
| devatenáct | 100 A. | baterie |
| dvacet | 50 A. | Zapalování 1 |
| 21-25 | 7,5A-30A | Náhradní pojistky |
Sekundární pojistková skříňka
Sekundární pojistková skříňka
| Ne. | Zesilovače | Chráněné obvody |
|---|---|---|
| jeden | 20 A. | LAF ohřívač |
| 2 | 7,5 A | Světla pro denní svícení (u kanadských modelů) |
| 3 | 15 A. | FI ECU (ECM/PCM) |
| 4 | 15 A. | IG cívky |
