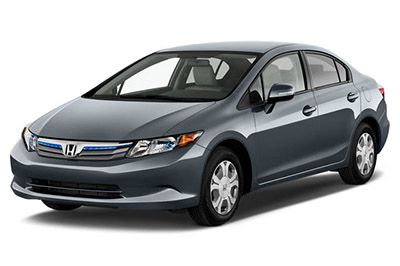

V tomto článku uvažujeme o deváté generaci Hondy Civic Hybrid, vyráběné v letech 2012 až 2015. Zde najdete schémata pojistkových skříní  Honda Civic Hybrid 2012, 2013, 2014 a 2015  , získáte informace o umístění pojistkových panelů uvnitř auto a zjistěte informace o přiřazení každé pojistky (uspořádání pojistek).

Contents
  1. Uspořádání pojistek Honda Civic Hybrid 2012-2015
  2. Prostor pro cestující
  3. Motorový prostor
  4. Přidělení pojistek v prostoru pro cestující (2012, 2013)
  5. Přidělení pojistek v motorovém prostoru (2012, 2013)
  6. Přidělení pojistek v prostoru pro cestující (2015)
  7. Přidělení pojistek v motorovém prostoru (2015)

Uspořádání pojistek Honda Civic Hybrid 2012-2015

Pojistky zapalovače cigaret (napájecí zásuvka)   jsou pojistky č. 12 (napájecí zásuvka pro příslušenství středové konzoly (je -li k dispozici)) a č. 27 (napájecí zásuvka pro přední příslušenství) v pojistkové skříňce palubní desky.

Umístění pojistkové skříňky

Prostor pro cestující

Nachází se pod palubní deskou.
Umístění pojistek je uvedeno na štítku na bočním panelu.Umístění pojistek v prostoru pro cestující: Honda Civic Hybrid (2012-2015)

Motorový prostor

Nachází se v blízkosti nádržky brzdové kapaliny.Umístění pojistek v motorovém prostoru: Honda Civic Hybrid (2012-2015)

Umístění pojistek je vyznačeno na krytu pojistkové skříňky.



2012, 2013

Reklamní  inzeráty

Přidělení pojistek v prostoru pro cestující (2012, 2013)

Ne. Chráněný obvod Zesilovače
jeden – –
2 ACG 10 A.
3 SRS 10 A.
4 Palivové čerpadlo 15 A.
Pět Metr 7,5 A
6 Elektrické okno 7,5 A
7 VB VLEVO (15 A)
osm Motor zámku dveří 2 (odemykání) 15 A.
devět Motor zámku dveří 1 (odemykání) 15 A.
deset – –
jedenáct – –
12 Napájecí zásuvka pro příslušenství (středová konzola) (volitelně) (20 A)
13 – –
čtrnáct Vyhřívaná sedadla (volitelně) (15 A)
patnáct Motor zámku dveří řidiče (odemknutí) (10A)
šestnáct – –
17 – –
18 – –
devatenáct CAC 7,5 A
dvacet Zámek klíče ACC 7,5 A
21 Světla svítí celý den 7,5 A
22 TADY 7,5 A
23 TADY (7,5 A)
24 ABS / VSA 7,5 A
25 – –
26 – –
27 Zásuvka pro příslušenství (přední) 20 A.
28 Podložka 15 A.
29 TAŠKA 7,5 A
třicet Motor zámku (zámek) dveří řidiče (10A)
31 – –
32 Motor zámku dveří 2 (zamykání) 15 A.
33 Motor zámku dveří 1 (zámek) 15 A.
34 Malá světla 7,5 A
35 Osvětlení 7,5 A
36 – –
37 – –
38 Levý hlavní paprsek 10 A.
39 Pravé dálkové světlo 10 A.
40 TPMS (volitelně) (7,5 A)
41 Zámek 20 A.
42 Elektrické okno řidiče 20 A.
43 Elektrické stahování oken na straně spolujezdce (20 A)
44 Elektrické stahování oken na straně spolujezdce vpředu 20 A.
45 Zadní elektrické okno na straně řidiče (20 A)
46 Stěrač 30 A.

Přidělení pojistek v motorovém prostoru (2012, 2013)

Reklamní  inzeráty



Ne. Chráněný obvod Zesilovače
jeden EPS 70 A.
jeden Posilovací motor 40 A.
jeden Motor ABS / VSA 30 A.
jeden ABS/VSA FSR 30 A.
jeden – –
jeden Tavná jistina 100 A.
2 Ředitel IG 50 A.
2 Hlavní pojistková skříňka 60 A.
2 Hlavní pojistková skříňka 2 60 A.
2 Hlavní maják 30 A.
2 – –
2 Zadní odmlžovač 30 A.
2 – –
2 Fanoušek 40 A.
2 – –
2 Motor ventilátoru 20 A.
2 Motor hlavního ventilátoru 20 A.
3 – –
4 IG cívky 2 15 A.
Pět Startér DIAG, ST MG 7,5 A
6 IG cívky 1 15 A.
7 – –
osm – –
devět – –
deset – –
jedenáct Hladina oleje 7,5 A
12 LED denní svícení 10 A.
13 IMA 1 7,5 A
čtrnáct Riziko 10 A.
patnáct FI sub 15 A.
šestnáct IG cívky 20 A.
17 Stop 15 A.
18 troubit 10 A.
devatenáct IMA 2 10 A.
dvacet Pravé potkávací světlo 10 A.
21 IGP 15 A.
22 DBW 15 A.
23 Potkávací světlo levého světlometu 10 A.
24 Booster SOL 15 A.
25 Spojka MG 7,5 A
26 – –
27 MALÝ 20 A.
28 Vnitřní osvětlení 7,5 A
29 Záloha 10 A.



2015

Reklamní  inzeráty

Přidělení pojistek v prostoru pro cestující (2015)

Ne. Chráněný obvod Zesilovače
jeden – –
2 ACG 10 A.
3 SRS 10 A.
4 Palivové čerpadlo 15 A.
Pět Metr 7,5 A
6 Elektrické okno 7,5 A
7 VB VLEVO 15 A.
osm Motor zámku dveří 2 (odemykání) 15 A.
devět Motor zámku dveří 1 (odemykání) 15 A.
deset – –
jedenáct – –
12 – –
13 – –
čtrnáct Vyhřívaná sedadla (volitelně) (15 A)
patnáct Motor zámku dveří řidiče (odemknutí) (10A)
šestnáct – –
17 – –
18 – –
devatenáct CAC 7,5 A
dvacet Zámek klíče ACC 7,5 A
21 Světla svítí celý den 7,5 A
22 TADY 7,5 A
23 TADY (7,5 A)
24 ABS / VSA 7,5 A
25 CAC 7,5 A
26 – –
27 Zásuvka pro příslušenství (přední) 20 A.
28 – –
29 TAŠKA 7,5 A
třicet Motor zámku (zámek) dveří řidiče (10A)
31 INTELIGENTNÍ 10 A.
32 Motor zámku dveří 2 (zamykání) 15 A.
33 Motor zámku dveří 1 (zámek) 15 A.
34 Malá světla 7,5 A
35 Osvětlení 7,5 A
36 – –
37 – –
38 Levý hlavní paprsek 10 A.
39 Pravé dálkové světlo 10 A.
40 – –
41 Zámek 20 A.
42 Elektrické okno řidiče 20 A.
43 Elektrické stahování oken na straně spolujezdce (20 A)
44 Elektrické stahování oken na straně spolujezdce vpředu 20 A.
45 Zadní elektrické okno na straně řidiče (20 A)
46 – –

Přidělení pojistek v motorovém prostoru (2015)

Reklamní  inzeráty



Ne. Chráněný obvod Zesilovače
jeden EPS 70 A.
jeden Posilovací motor 40 A.
jeden Motor ABS / VSA 30 A.
jeden ABS/VSA FSR 30 A.
jeden Motor stěračů 30 A.
jeden Tavná jistina 100 A.
2 Ředitel IG 30 A.
2 Hlavní pojistková skříňka 60 A.
2 Hlavní pojistková skříňka 2 60 A.
2 Hlavní maják 30 A.
2 ST MG 30 A.
2 Zadní odmlžovač 30 A.
2 – –
2 Fanoušek 40 A.
2 – –
2 Motor ventilátoru 20 A.
2 Motor hlavního ventilátoru 20 A.
3 – –
4 IG cívky 2 15 A.
Pět Startér DIAG, ST MG 7,5 A
6 IG cívky 1 15 A.
7 – –
osm –
devět – –
deset – –
jedenáct Hladina oleje 7,5 A
12 LED denní svícení 10 A.
13 IMA 1 7,5 A
čtrnáct Riziko 10 A.
patnáct FI sub 15 A.
šestnáct IG cívky 20 A.
17 Stop 15 A.
18 troubit 10 A.
devatenáct IMA 2 10 A.
dvacet Pravé potkávací světlo 15 A.
21 IGP 15 A.
22 DBW 15 A.
23 Potkávací světlo levého světlometu 15 A.
24 Booster SOL 15 A.
25 Spojka MG 7,5 A
26 Podložka 15 A.
27 MALÝ 20 A.
28 Vnitřní osvětlení 7,5 A
29 Záloha 10 A.
