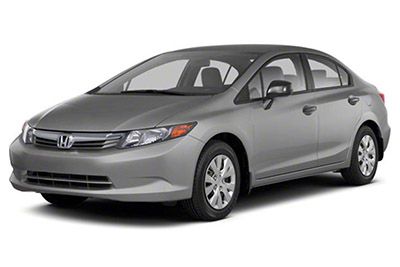

V tomto článku uvažujeme o deváté generaci Hondy Civic, vyráběné v letech 2012 až 2015. Zde najdete schémata pojistkové skříňky Hondy Civic 2012, 2013, 2014 a 2015 , získáte informace o umístění panelů počet pojistky uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek).
Contents
Uspořádání pojistek Honda Civic 2012-2015
Pojistky zapalovače cigaret (napájecí zásuvka) jsou pojistky č. 15 (napájecí zásuvka příslušenství – středová konzola) a č. 27 (napájecí zásuvka příslušenství – přední) v pojistkové skříňce palubní desky.
Umístění pojistkové skříňky
Prostor pro cestující
Nachází se pod palubní deskou.
Umístění pojistek je uvedeno na štítku na bočním panelu.
Motorový prostor
Nachází se v blízkosti nádržky brzdové kapaliny.
Umístění pojistek je vyznačeno na krytu pojistkové skříňky.
Schémata pojistkových skříní
Reklamní inzeráty
2012, 2013
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2012, 2013)
| Ne. | Chráněný obvod | Zesilovače |
|---|---|---|
| jeden | – | – |
| 2 | ACG | 15 A. |
| 3 | SRS | 10 A. |
| 4 | Palivové čerpadlo | 15 A. |
| Pět | Metr | 7,5 A |
| 6 | Elektrické okno | 7,5 A |
| 7 | VB SOL (volitelně) | (15 A) |
| osm | Motor zámku dveří 2 (odemykání) | 15 A. |
| devět | Motor zámku dveří 1 (odemykání) | 15 A. |
| deset | – | – |
| jedenáct | střešní okno | (20 A) |
| 12 | Zásuvka pro příslušenství (středová konzola) (volitelně) | (15 A) |
| 13 | – | – |
| čtrnáct | Vyhřívaná sedadla (volitelně) | (15 A) |
| patnáct | Motor zamykání dveří řidiče (odemykání) (volitelně) | (10A) |
| šestnáct | – | – |
| 17 | – | – |
| 18 | – | – |
| devatenáct | CAC | 7,5 A |
| dvacet | Zámek klíče ACC | 7,5 A |
| 21 | Světla svítí celý den | 7,5 A |
| 22 | TADY | 7,5 A |
| 23 | – | – |
| 24 | ABS / VSA | 7,5 A |
| 25 | – | – |
| 26 | – | – |
| 27 | Zásuvka pro příslušenství (přední) | 15 A. |
| 28 | Podložka | 15 A. |
| 29 | TAŠKA | 7,5 A |
| třicet | Motor zamykání dveří řidiče (zamykání) (volitelně) | (10A) |
| 31 | – | – |
| 32 | Motor zámku dveří 2 (zamykání) | 15 A. |
| 33 | Motor zámku dveří 1 (zámek) | 15 A. |
| 34 | Malá světla | 7,5 A |
| 35 | Osvětlení | 7,5 A |
| 36 | – | – |
| 37 | – | – |
| 38 | Levý hlavní paprsek | 10 A. |
| 39 | Pravé dálkové světlo | 10 A. |
| 40 | TPMS (volitelně) | (7,5 A) |
| 41 | Zámek | 20 A. |
| 42 | Elektrické okno řidiče | 20 A. |
| 43 | Elektrické stahování oken na straně spolujezdce | (20 A) |
| 44 | Elektrické stahování oken na straně spolujezdce vpředu | 20 A. |
| 45 | Zadní elektrické okno na straně řidiče | (20 A) |
| 46 | Stěrač | 30 A. |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2012, 2013)
| Ne. | Chráněný obvod | Zesilovače |
|---|---|---|
| jeden | EPS | 70 A. |
| jeden | – | – |
| jeden | Motor ABS / VSA | 30 A. |
| jeden | ABS/VSA FSR | 30 A. |
| jeden | – | – |
| jeden | Tavná jistina | 100 A. |
| 2 | Ředitel IG | 50 A. |
| 2 | Hlavní pojistková skříňka | 60 A. |
| 2 | Hlavní pojistková skříňka 2 | 60 A. |
| 2 | Hlavní maják | 30 A. |
| 2 | – | – |
| 2 | Zadní odmlžovač | 30 A. |
| 2 | – | – |
| 2 | Fanoušek | 40 A. |
| 2 | – | – |
| 2 | Motor ventilátoru | 20 A. |
| 2 | Motor hlavního ventilátoru | 20 A. |
| 3 | – | – |
| 4 | Potkávací světlo levého světlometu | 10 A. |
| Pět | Startér DIAG, ST MG | 7,5 A |
| 6 | Pravé potkávací světlo | 10 A. |
| 7 | – | – |
| osm | – | – |
| devět | – | – |
| deset | – | – |
| jedenáct | Hladina oleje | 7,5 A |
| 12 | Mlhová světla (volitelně) | (20 A) |
| 13 | Posuvné sedadlo řidiče (volitelně) | (20 A) |
| čtrnáct | Riziko | 10 A. |
| patnáct | FI sub | 15 A. |
| šestnáct | IG cívky | 15 A. |
| 17 | Stop | 15 A. |
| 18 | troubit | 10 A. |
| devatenáct | Ampli Premium (volitelně) | (20 A) |
| dvacet | INJ | (15 A) |
| 21 | IGP | 15 A. |
| 22 | DBW | 15 A. |
| 23 | H / L LO | 20 A. |
| 24 | Elektricky sklopné sedadlo řidiče (volitelně) | (20 A) |
| 25 | Spojka MG | 7,5 A |
| 26 | – | – |
| 27 | MALÝ | 20 A. |
| 28 | Vnitřní osvětlení | 7,5 A |
| 29 | Záloha | 10 A. |
2014, 2015
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2014, 2015)
| Ne. | Chráněný obvod | Zesilovače |
|---|---|---|
| jeden | Možnost HAC (volitelně) | (20 A) |
| 2 | ACG | 10 A. |
| 3 | SRS | 10 A. |
| 4 | Palivové čerpadlo | 15 A. |
| Pět | Metr | 7,5 A |
| 6 | Elektrické okno | 7,5 A |
| 7 | VB SOL (volitelně) | (15 A) |
| osm | Motor zámku dveří 2 (odemykání) | 15 A. |
| devět | Motor zámku dveří 1 (odemykání) | 15 A. |
| deset | – | – |
| jedenáct | Střešní okno (volitelně) | (20 A) |
| 12 | Zásuvka pro příslušenství (středová konzola) (volitelně) | (20 A) |
| 13 | – | – |
| čtrnáct | Vyhřívaná sedadla (volitelně) | (15 A) |
| patnáct | Motor zamykání dveří řidiče (odemykání) (volitelně) | (10A) |
| šestnáct | – | – |
| 17 | – | – |
| 18 | – | – |
| devatenáct | CAC | 7,5 A |
| dvacet | Zámek klíče ACC | 7,5 A |
| 21 | Světla svítí celý den | 7,5 A |
| 22 | TADY | 7,5 A |
| 23 | HAC (volitelně) | (7,5 A) |
| 24 | ABS / VSA | 7,5 A |
| 25 | ACC (volitelně) | (7,5 A) |
| 26 | – | – |
| 27 | Zásuvka pro příslušenství (přední) | 20 A. |
| 28 | Podložka | (15 A) |
| 29 | TAŠKA | 7,5 A |
| třicet | Motor zamykání dveří řidiče (zamykání) (volitelně) | (10A) |
| 31 | INTELIGENTNÍ (volitelně) | (10A) |
| 32 | Motor zámku dveří 2 (zamykání) | 15 A. |
| 33 | Motor zámku dveří 1 (zámek) | 15 A. |
| 34 | Malá světla | 7,5 A |
| 35 | Osvětlení | 7,5 A |
| 36 | – | – |
| 37 | – | – |
| 38 | Levý hlavní paprsek | 10 A. |
| 39 | Pravé dálkové světlo | 10 A. |
| 40 | TPMS (volitelně) | (7,5 A) |
| 41 | Zámek | 20 A. |
| 42 | Elektrické okno řidiče | 20 A. |
| 43 | Elektrické stahování oken na straně spolujezdce | (20 A) |
| 44 | Elektrické stahování oken na straně spolujezdce vpředu | 20 A. |
| 45 | Zadní elektrické okno na straně řidiče | (20 A) |
| 46 | Stěrač | (30 A) |
| – | STS (volitelně) | (7,5 A) |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2014, 2015)
| Ne. | Chráněný obvod | Zesilovače |
|---|---|---|
| jeden | EPS | 70 A. |
| jeden | – | (40 A) |
| jeden | Motor ABS / VSA | 30 A. |
| jeden | ABS/VSA FSR | 30 A. |
| jeden | Motor stěračů (s inteligentním vstupním systémem) / – (bez inteligentního vstupního systému) |
30 A / (30 A) |
| jeden | Tavná jistina | 100 A. |
| 2 | Ředitel IG | 30 A (s inteligentním vstupním systémem) / 50 A (bez inteligentního vstupního systému) |
| 2 | Hlavní pojistková skříňka | 60 A. |
| 2 | Hlavní pojistková skříňka 2 | 60 A. |
| 2 | Hlavní maják | 30 A. |
| 2 | Přepínač ST MG (s inteligentním systémem vstupu) / – (bez systému inteligentního vstupu) |
30 A / (30 A) |
| 2 | Zadní odmlžovač | 30 A. |
| 2 | IG Main 2 (s inteligentním vstupním systémem) / – (bez inteligentního vstupního systému) |
30 A / (30 A) |
| 2 | Fanoušek | 40 A. |
| 2 | – | (30 A) |
| 2 | Motor ventilátoru | 20 A. |
| 2 | Motor hlavního ventilátoru | 20 A. |
| 3 | – | – |
| 4 | – (s inteligentním vstupním systémem) | |
| 4 | Potkávací světla levého světlometu (bez inteligentního vstupního systému) | 15 A. |
| Pět | START DIAG (s inteligentním vstupním systémem) | 7,5 A |
| Pět | ST MG (bez inteligentního vstupního systému) | 7,5 A |
| 6 | – (s inteligentním vstupním systémem) | – |
| 6 | Pravé potkávací světlo (bez inteligentního systému vstupu) | 15 A. |
| 7 | – | – |
| osm | – | – |
| devět | – | – |
| deset | – | – |
| jedenáct | Hladina oleje | 7,5 A |
| 12 | Mlhová světla (volitelně) | (20 A) |
| 13 | Posuvné sedadlo řidiče (volitelně) | (20 A) |
| čtrnáct | Riziko | 10 A. |
| patnáct | FI sub | 15 A. |
| šestnáct | IG cívky | 15 A. |
| 17 | Stop | 15 A. |
| 18 | troubit | 10 A. |
| devatenáct | Ampli Premium (volitelně) | (20 A) |
| dvacet | Pravé potkávací světlo (s inteligentním systémem vstupu) | 15 A. |
| dvacet | Vstřikování (volitelně) (bez inteligentního vstupního systému) | (15 A) |
| 21 | IGP | 15 A. |
| 22 | DBW | 15 A. |
| 23 | Potkávací světla levého světlometu (s inteligentním systémem vstupu) | 15 A. |
| 23 | Potkávací světla (bez inteligentního systému vstupu) | 20 A. |
| 24 | Elektricky sklopné sedadlo řidiče (volitelně) | (20 A) |
| 25 | Spojka MG | 7,5 A |
| 26 | Podložka (se systémem inteligentního vstupu) | 15 A. |
| 26 | – (bez inteligentního vstupního systému) | – |
| 27 | MALÝ | 20 A. |
| 28 | Vnitřní osvětlení | 7,5 A |
| 29 | Záloha | 10 A. |
