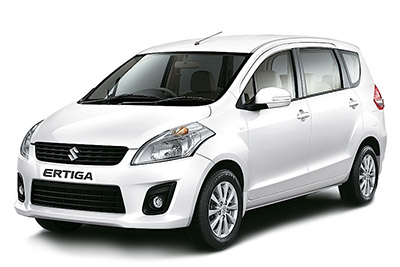

V tomto článku uvažujeme o první generaci Suzuki Ertiga (ZE), vyráběné v letech 2012 až 2018. Zde najdete schémata pojistkové skříňky Suzuki Ertiga 2012, 2013, 2014, 2015, 2016, 2017 a 2018 , získat informace o umístění pojistkových panelů uvnitř automobilu a zjistěte informace o přiřazení každé pojistky (uspořádání pojistek).
Contents
Dispozice fusibles Suzuki Ertiga 2012-2018
Pojistky zapalovače cigaret (zásuvky) Suzuki Ertiga jsou pojistky č. 9 „ACC-2“ a / nebo č. 15 „ACC“ v pojistkové skříňce přístrojové desky.
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Je umístěn pod palubní deskou.
Schéma pojistkové skříňky
Přiřazení pojistek v prostoru pro cestující
| Ne. | A | Popis |
|---|---|---|
| jeden | 30 A. | Pás |
| 2 | – | Panna |
| 3 | – | Panna |
| 4 | 20 A. | Zadní odmlžovač |
| Pět | – | Panna |
| 6 | – | Panna |
| 7 | – | Panna |
| osm | 7,5 A | Startovací signál |
| devět | 15 A. | ACC-2 |
| deset | 30 A. | Elektrické okno |
| jedenáct | 10 A. | Riziko |
| 12 | – | Panna |
| 13 | 15 A. | Zapalovací cívka |
| čtrnáct | 10 A. | Řídicí modul ABS |
| patnáct | 15 A. | CAC |
| šestnáct | – | Panna |
| 17 | 15 A. | troubit |
| 18 | 10 A. | Brzdové světlo |
| devatenáct | 10 A. | Nafukovací vak |
| dvacet | 10 A. | Zpětné světlo |
| 21 | 15 A. | Zadní stěrač / ostřikovač |
| 22 | 25 A. | Přední stěrač |
| 23 | 7,5 A | stropní světlo |
| 24 | – | Panna |
| 25 | 7,5 A | RR mlhovka |
| 26 | – | Panna |
| 27 | 7,5 A | Signál zapalování-1 |
| 28 | – | Panna |
| 29 | – | Panna |
| třicet | 15 A. | Rádio |
| 31 | 10 A. | Zadní světlo |
| 32 | 20 A. | D/L |
| 33 | 7,5 A | Regulátor rychlosti |
| 34 | 10 A. | Metr |
| 35 | 7,5 A | Signál zapalování-2 |
| 36 | – | Panna |
| 37 | – | Panna |
| 38 | – | Panna |
| 39 | 7,5 A | Zadní ventilátor |
| 40 | – | Panna |
Pojistková skříňka v motorovém prostoru
Umístění pojistkové skříňky
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek v motorovém prostoru
| Ne. | A | Popis |
|---|---|---|
| jeden | 100 A. | FL1 |
| 2 | 100 A. | FL2 |
| 3 | 100 A. | FL3 |
| 4 | 50 A. | FL4 |
| Pět | 80 A. | FL5 |
| 6 | 50 A. | Spínač zapalování -2 |
| 7 | – | Panna |
| osm | 15 A. | A / T ovladač |
| devět | – | Panna |
| deset | 10 A. | Vzduchový kompresor |
| jedenáct | 15 A. | BÝT |
| 12 | – | Panna |
| 13 | 60 A. | Posilovač řízení |
| čtrnáct | 30 A. | Ventilátor chladiče |
| patnáct | 40 A. | Motor ABS |
| šestnáct | 40 A. | Fanoušek |
| 17 | 30 A. | Startér |
| 18 | – | Panna |
| devatenáct | 30 A. | Na ochranu |
| dvacet | – | Panna |
| 21 | 15 A. | Levý světlomet |
| 22 | 25 A. | Řídicí modul ABS |
| 23 | 15 A. | Pravý světlomet |
| 24 | 20 A. | Přední mlhové světlo |
| 25 | – | Panna |
| 26 | 40 A. | Spínač zapalování |
| 27 | 7,5 A | Startovací signál |
| 28 | – | Panna |
| 29 | – | Panna |
| třicet | – | Panna |
