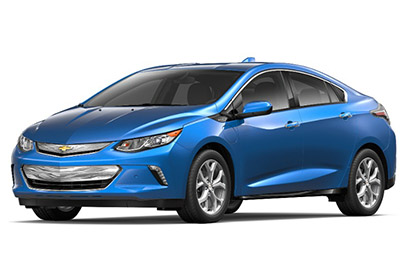

V tomto článku uvažujeme o druhé generaci Chevrolet Volt, vyráběné od roku 2016 do roku 2019. Zde najdete schémata pojistkových skříní Chevrolet Volt 2016, 2017, 2018 a 2019 , získáte informace o umístění pojistkových panelů uvnitř vozu a dozvíte se více o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Chevrolet Volt 2016-2019.
Pojistky zapalovače cigaret (napájecí zásuvka) Chevrolet Volt jsou jističe CB1 (přední pomocná zásuvka) a CB2 (zadní pomocná zásuvka) v pojistkové skříňce palubní desky.
Pojistková skříňka palubní desky
Umístění pojistkové skříňky
Je umístěn na straně řidiče na palubní desce, za krytem.
Schéma pojistkové skříňky
Přidělení pojistek a relé na přístrojové desce (2016-2019)
| Ne. | Používání |
|---|---|
| F1 | Prázdný |
| F2 | Prázdný |
| F3 | Prázdný |
| F4 | Ventilátor topení, větrání a klimatizace |
| F5 | Modul ovládání těla 2 |
| F6 | Prázdný |
| F7 | 2016-2017: Vide 2018-2019: CGM |
| F8 | Modul ovládání těla 3 |
| F9 | Modul palivového napájecího čerpadla |
| F10 | Prázdný |
| F11 | Prázdný |
| F12 | Prázdný |
| F13 | Prázdný |
| F14 | Prázdný |
| F15 | Prázdný |
| F 16 | Prázdný |
| F17 | Datový spojovací konektor |
| F18 | Řídicí modul karoserie 7 |
| F19 | Shluk |
| F20 | Modul ovládání těla 1 |
| F21 | Modul ovládání těla 4 |
| F22 | Modul ovládání těla 6 |
| F23 | OnStar |
| F24 | Airbag |
| F25 | Zobrazit |
| F26 | 2016-2018: Infotainment 2019: univerzální sériová sběrnice |
| F27 | Prázdný |
| F28 | Prázdný |
| F29 | Horní konzola |
| F30 | Rádio / infodivertissement |
| F31 | Ovládání na volantu |
| F32 | Řídicí modul těla 8 |
| F33 | Topení, větrání a klimatizace / Integrovaný snímač slunečního světla |
| F34 | Pasivní vstup / pasivní start |
| F35 | Zadní zapínání |
| F36 | Nabíječka |
| F37 | Prázdný |
| F38 | Prázdný |
| F39 | Prázdný |
| F40 | Prázdný |
| F41 | Prázdný |
| F42 | Prázdný |
| Jističe | |
| CB1 | Přední zásuvka pomocného napájení |
| CB2 | Zadní pomocná elektrická zásuvka |
| Relé | |
| R1 | Prázdný |
| R2 | Zachované napájení příslušenství |
| R3 | poklop |
| R4 | Prázdný |
| R5 | Prázdný |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Je umístěn v motorovém prostoru na straně řidiče.
Reklamní inzeráty
Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru (2016-2019)
| Ne. | Používání |
|---|---|
| F01 | Prázdný |
| F02 | Prázdný |
| F03 | Žádná procházka domů |
| F04 | Řídicí modul motoru |
| F05 | Aeroshutter |
| F06 | Modul trakčního měniče 1 |
| F07 | Modul trakčního měniče 2 |
| F08 | Řídicí modul motoru |
| F09 | Modul ovládání klimatizace |
| F10 | Modul řízení integrace vozidla |
| F11 | Elektrická posilovací brzda |
| F12 | Dobíjecí systém skladování energie |
| F13 | Řídicí modul topení v kabině |
| F14 | Řídicí modul ohřívače chladicí kapaliny |
| F15 | Emise |
| F 16 | Zapalovací cívky |
| F17 | Řídicí modul motoru |
| F18 | Prázdný |
| F19 | Prázdný |
| F20 | Elektrická posilovací brzda |
| F21 | Přední stěrač |
| F22 | Protiblokovací čerpadlo brzdového systému |
| F23 | Přední stěrač |
| F24 | Prázdný |
| F25 | Prázdný |
| F26 | Prázdný |
| F27 | Modul protiblokovacího brzdového systému |
| F28 | Levé elektrické okno |
| F29 | Odmlžování zadního okna |
| F30 | Vyhřívaná zrcátka |
| F31 | Prázdný |
| F32 | Variabilní funkce |
| F33 | Prázdný |
| F34 | Roh |
| F35 | Systém skladování energie s dobíjecí chladicí kapalinou |
| F36 | Pravé dálkové světlo |
| F37 | Levý hlavní paprsek |
| F38 | Prázdný |
| F39 | Prázdný |
| F40 | Prázdný |
| F41 | Různé zdvihy, kliky |
| F42 | Běh, klika 3 |
| F43 | Prázdný |
| F44 | Modul aktuální teploty provozního napětí, ruční kolo |
| F45 | Vyhřívaný volant |
| F46 | Obsluha řídicího modulu integrace vozidla, kliky |
| F47 | Prázdný |
| F48 | Prázdný |
| F49 | Prázdný |
| F50 | Prázdný |
| F51 | Prázdný |
| F52 | Modul řízení motoru / modul měniče trakčního výkonu |
| F53 | Levý ventilátor chlazení |
| F54 | Pravý chladicí ventilátor |
| F55 | Elektrické čerpadlo |
| F56 | Prázdný |
| F57 | Prázdný |
| Relé | |
| K01 | Prázdný |
| K02 | Prázdný |
| K03 | Řídicí modul motoru |
| K04 | 2016-2018: Vakuum 2019: výstražná funkce přizpůsobená chodcům |
| K05 | Prázdný |
| K06 | Prázdný |
| K07 | Prázdný |
| K08 | Prázdný |
| K09 | Prázdný |
| K10 | Prázdný |
| K11 | Prázdný |
| K12 | Světlomety |
| K13 | Prázdný |
| K14 | Utíkej, kliku |
| K15 | Odmlžování zadního okna |
| K16 | Relé desky plošných spojů |
| K17 | Prázdný |
| K18 | Prázdný |
| K19 | Relé desky plošných spojů čerpadla chladicí kapaliny |
| K20 | Prázdný |
| K21 | Prázdný |
| K22 | Přední podložka |
| K23 | Prázdný |
Pojistková skříňka v zadním prostoru
Umístění pojistkové skříňky
Je umístěn uprostřed zadního prostoru pod podlahou zavazadlového prostoru.
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek a relé v zavazadlovém prostoru (2016-2019)
| Ne. | Používání |
|---|---|
| F1 | 2016-2018: Prázdný 2019: elektrické sedadlo řidiče |
| F2 | Prázdný |
| F3 | Prázdný |
| F4 | 2016-2018: Vakuum 2019: Bederní ovladač / klávesnice řidiče |
| F5 | Ochrana chodců |
| F6 | Integrovaný nabíjecí modul |
| F7 | Vyhřívané přední sedadlo |
| F8 | Vyhřívané přední sedadlo |
| F9 | Spínače dveří / zrcátek u řidiče |
| F10 | Prázdný |
| F11 | Zesilovač |
| F12 | Podsvícení spínače na volantu |
| F13 | Prázdný |
| F14 | Prázdný |
| F15 | Prázdný |
| F 16 | Prázdný |
| F17 | Prázdný |
| F18 | Prázdný |
| F19 | Detekce překážek |
| F20 | Pohonné hmoty |
| F21 | Vyhřívané zadní sedadlo |
| F22 | Elektricky ovládaná okna |
| Relé | |
| K1 | Prázdný |
| K2 | Prázdný |
| K3 | Prázdný |
| K4 | Prázdný |
| K5 | Prázdný |
