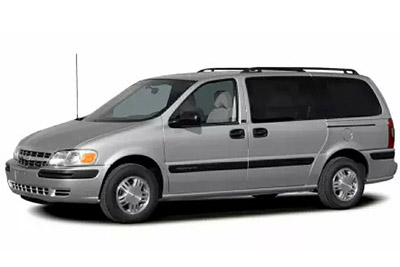

Chevrolet Venture MPV byl vyroben v letech 1997 až 2005. V tomto článku najdete schémata pojistkových skříní Chevrolet Venture 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 a 2005 , získáte informace o umístění pojistkové skříňky pojistkové panely uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistky Chevrolet Venture 1997-2005
Pojistky zapalovače cigaret (napájecí zásuvka) jsou umístěny v pojistkové skříňce palubní desky. 1997-1999 – viz pojistky „CIGAR / DLC“ (zapalovač cigaret), „FRT PWR SCKT“ (přední zásuvková zásuvka elektrického příslušenství) a „RR PWR SCKT“ (zadní elektrická zásuvková jednotka)). 2000-2005 – viz pojistky „CIGAR / DIC / APO FRT“ (zapalovač cigaret, přední pomocné napájecí zásuvky) a „RR PWR SCKT“ (zadní elektrická zásuvková skříňka příslušenství).
Umístění pojistkové skříňky
Přístrojová deska
Pojistková skříňka je umístěna na straně spolujezdce na přístrojové desce za krytem.
Motorový prostor
Pojistková skříňka je umístěna na straně spolujezdce v motorovém prostoru.
Schémata pojistkových skříní
Reklamní inzeráty
1997
Přístrojová deska
Přidělení pojistek na přístrojové desce (1997)
| Příjmení | Používání |
|---|---|
| BATERIE EN ABS MDL | Elektronický řídicí modul trakce brzdy (EBTCM) |
| SOL ABS | Přední levý a pravý brzdový elektromagnetický ventil |
| ABS / TCS IGN | Elektronické relé ovládání brzdy a EBTCM |
| BCM PRGRM | Řídicí modul karoserie (BCM) |
| CIGAR / DLC | Zapalovač cigaret a konektor datového spojení (DLC) |
| CTSY LAMP | BCM |
| DRL | Řídicí modul DRL |
| ELC | Vzduchový kompresor s elektronickou kontrolou hladiny (ELC) a relé ELC |
| ELEC PRNDL | Indikátory řídicího panelu k indikátorům PRNDL |
| FRT HVAC LOW / MED BLWR | Ovládání topení-klimatizace |
| FRT PWR SCKT | Přední zásuvková skříň elektrického příslušenství |
| FRT WPR / WSHR | Motor stěračů / ostřikovačů a spínač |
| RIZIKO | Přepínač indikátoru |
| HVAC / DRL | Motor s recirkulací vzduchu, řídicí modul DRL, ovládání ohřívače, chladiče teplotních dveří (vpředu) a odmrazovač zadního okna Rela |
| IGN 1 | Senzor ELC, BCM, modul ovládání výstražných světel elektronického ovládání brzd, sdružený přístroj, motor pohonu zadních bočních dveří, ostřikovač zadních oken a multifunkční spínač (spínač mlhových světel / spínač aktivace TCS) a měnič točivého momentu / spínač spojky žárovky (TCC) |
| MALL / RADIODIC | BCM, informační displej řidiče, zesilovač zadního reproduktoru rádia a rádia |
| PCM | Relé IGN MAIN a PC |
| PSD | Motor pohonu zadních bočních dveří |
| PWR ZÁMEK | BCM |
| ZRCADLO PWR | Spínač zrcátek na dálkové ovládání |
| ÉVENT QTR PWR | Vnitřní osvětlení a multifunkční spínač (spínač elektrické ventilace) |
| RR VZT | Motor zadního ventilátoru, ovládání zadního topení / klimatizace a ovladač dveřních teplot (zadní) |
| RR DEFOG | Odmrazovač zadního skla Rela |
| RR PWR SCKT | Zadní elektrická zásuvková skříňka |
| RR WPWSHR | Motor stěračů zadního okna, ostřikovač zadního okna a multifunkční spínač (spínač stěračů zadního okna) |
| VÁŽENÝ PANE | Modul ovládání nafukovacích zádržných systémů |
| ZASTAVTE POŽÁR | Stoplamp Přepněte na Stoplamps |
| SLUNEČNÍ STŘECHA | Modul ovládání střešního okna |
| SWC ACCY | Spínače dálkového ovládání na volantu |
| PODSVÍCENÍ SWC | Spínače dálkového ovládání na volantu (osvětlení) |
| T / SIG | Přepínač indikátoru |
| Jistič | |
| FRT HVAC HI BLWR | Odpor motoru ventilátoru |
| SVĚTLOMET | Řídicí modul DRL, spínač stmívače světlometů a spínač světlometů |
| PWR SEATPSD | 6směrná elektrická sedadla a pohon zadních bočních dveří |
| ÉVENT PWR WDO / RR | Elektricky ovládaná přední okna |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (1997-1999)
| Ne. | Příjmení | Používání |
|---|---|---|
| 18 | INJ | Vstřikovače paliva 1-6 |
| devatenáct | NÁHRADNÍ | Nepoužívá |
| dvacet | NÁHRADNÍ | Nepoužívá |
| 21 | IGN1-UH | 1997: Odpařovací emisní kazetový vypouštěcí ventil (EVAP), vakuový spínač kazety EVAP, vyhřívané kyslíkové senzory č. I a č. 2, ventil s lineární recirkulací výfukových plynů (EGR), snímač průtokové hmotnosti vzduchu (MAF) a řídicí modul hnacího ústrojí (PCM)
1998-1999: Odpařovací emisní kazetový přepouštěcí ventil (EVAP), vyhřívané kyslíkové senzory 1 a 2, snímač hmotnostního průtoku vzduchu (MAF) |
| 22 | NÁHRADNÍ | Nepoužívá |
| 23 | NÁHRADNÍ | Nepoužívá |
| 24 | NÁHRADNÍ | Nepoužívá |
| 25 | ELEK IGN | Řídicí modul zapalování (ICM) |
| 26 | NÁHRADNÍ | Nepoužívá |
| 27 | LAMPE B / U | Přepínač rozsahu z transaxle na couvací světla |
| 28 | CLU klimatizace | Relé klimatizace CLU na olej spojky kompresoru klimatizace |
| 29 | RÁDIO | Informační displej řidiče, ovládání topení / klimatizace, rádio, motor ovládání zadních bočních dveří, dálkový ovladač přijímače zámku dveří (RCDLR), bezpečnostní světlo a snímač otřesů |
| třicet | VŠECHNY SMYSL | Generátor |
| 31 | CBT | Přepínač Stoplamp na PCM automatické převodovky (spojkové solenoidy měniče točivého momentu) |
| 32 | PALIVOVÉ ČERPADLO | Relé palivového čerpadla |
| 33 | ECM SENSE | Řídicí modul pohonu (PCM) |
| 34 | – | Nepoužívá |
| 35 | Mlha LP | Relé mlhových světel |
| 36 | ROH | Relé houkačky |
| 37 | PARK LP | Světla pro denní svícení (DRL), světlomety a řídicí modul stmívače I / P Ochrana proti krádeži světlometů |
| 38 | – | Nepoužívá |
| 39 | – | Nepoužívá |
| 40 | Mini stahovák pojistek | |
| Maximální počet pojistek | ||
| jeden | VENTILÁTOR CHLAZENÍ 2 | Ventilátory chladicí kapaliny |
| 2 | – | Nepoužívá |
| 3 | PROJEKTORY | Jističe: Pojistky FRT HVAC HI BLWR a PHARE (palubní deska): NEBEZPEČÍ a STOPLAMP |
| 4 | ZÁSADA BATTU 2 | Jistič: PWR SEATRSD. Pojistky (NAHORU): ELC a RR DEFOG |
| Pět | ZÁSADA IGN 1 | Spínač zapalování do pojistek (přístrojová deska): ABS / TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T / SIG a PCM [Relé MAIN IGN (Elektrické středové pojistky pod kapotou: A / C CLU, ELEK IGN, IGN 1-U / H, INJ, TCC)] |
| 6 | VENTILÁTOR CHLAZENÍ 1 | Ventilátory chladicí kapaliny |
| 7 | BATT PRINCIPAL 1 | Fusibles (UP): ABS MDL BATT, CIGARDLC, CTSY LAMP, FRT PWR SCKT, PWR LOCK, PWR MIRROR a RR PWR SCKT |
| osm | IGN HLAVNÍ 2 | Spínač zapalování do pojistek (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY a Jistič PWR WDO |
| Mini relé | ||
| devět | ČERSTVÝ VENTILÁTOR | VENTILÁTOR RH 1, VENTILÁTOR LEVÝ 2 |
| deset | VENTILÁTOR CHLAZENÍ 2 | LEVÝ VENTILÁTOR 2 |
| jedenáct | IGN PRINCIPÁLNÍ | POJISTKY: klimatizace CLU, IGN lU / H, INS, ELEK IGN, TCC |
| 12 | VENTILÁTOR CHLAZENÍ 1 | VENTILÁTOR RH 1, VENTILÁTOR LEVÝ 2 |
| Mikro relé | ||
| 13 | CLU klimatizace | Spojka klimatizace |
| čtrnáct | PALIVOVÉ ČERPADLO | Palivové čerpadlo |
| patnáct | F / FMP SPD CONT | Nepoužívá |
| šestnáct | ROH | Roh |
| 17 | SVĚTLOMET | Mlhové světlo vlevo, mlhové světlo vpravo, indikátor mlhových světel |
1998
Reklamní inzeráty
Přístrojová deska
Přidělení pojistek na přístrojové desce (1998)
| Příjmení | Používání |
|---|---|
| PODSVÍCENÍ SWC | Spínače dálkového ovládání na volantu (osvětlení) |
| ELEC PRNDL | Indikátory řídicího panelu k indikátorům PRNDL |
| ZRCADLO PWR | Spínač zrcátek na dálkové ovládání |
| PLAVBA | Modul tempomatu, spínač a spínač odblokování |
| ÉVENT QTR PWR | Vnitřní osvětlení a multifunkční spínač (spínač elektrické ventilace) |
| FRT WPWSHR | Motor stěračů / ostřikovačů a spínač |
| PWR ZÁMEK | BCM |
| RH TLP | Nepoužívá |
| RR FOG LP | Nepoužívá |
| CIGAR / DLC | Zapalovač cigaret a konektor datového spojení (DLC) |
| T / SIG | Přepínač indikátoru |
| RR VZT | Motor zadního ventilátoru, ovládání zadního topení-NC a servopohon teplotních dveří (zadní) |
| SWC ACCY | Spínače dálkového ovládání na volantu |
| RIZIKO | Přepínač indikátoru |
| RR PWR SCKT | Zadní elektrická zásuvková skříňka |
| DRL | Řídicí modul DRL |
| LH TLP | Nepoužívá |
| RR DEFOG | Odmrazovač zadního skla Rela |
| FRT PWR SCKT | Přední zásuvková skříň elektrického příslušenství |
| VÁŽENÝ PANE | Modul ovládání nafukovacích zádržných systémů |
| FRT HVAC NÍZKÉ BLWR | Ovládání topení-klimatizace |
| MALL / RADIO / DIC | BCM, informační displej řidiče, zesilovač zadního reproduktoru rádia a rádia |
| ZASTAVTE POŽÁR | Stoplamp Přepněte na Stoplamps |
| ABS MOD BATT | Elektronický řídicí modul brzd Elektronický řídicí modul trakce brzdy (EBCMEBTCM) |
| MŮŽE PŮDU VĚTRAT | Solenoidový ventil odvzdušňovací nádrže (EVAP) |
| ELC | Elektronický regulátor hladiny (ELC), vzduchový kompresor a relé ELC, Harne Trailer |
| CTSY LAMP | BCM |
| IGN 1 | Snímač ALC, BCM, modul ovládání výstražných světel elektronického ovládání brzd, sdružený přístroj, ostřikovač stěračů zadního okna a multifunkční spínač (spínač mlhových světel) a točivý moment spínače spojky (TCC) |
| SLUNEČNÍ STŘECHA | Modul ovládání střešního okna |
| RR WPR WSHR | Motor stěračů zadního okna, ostřikovač zadního okna a multifunkční spínač (spínač ostřikovače zadního okna) |
| LH HEADLP NÍZKÁ | Nepoužívá |
| LH HEADLP VYSOKÝ | Nepoužívá |
| ABS / TCS IGN Elect | Elektronický řídicí modul brzd / Modul elektronického řízení trakce (EBCM / EBTCM) |
| SOL ABS | Přední levý a pravý brzdový elektromagnetický ventil |
| HVAC / DRL | Aktuátor sání vzduchu, řídicí modul DRL, ovládání ohřívače vzduchu, pohon dveří teploty (přední) a relé odmlžovače zadního okna |
| BCM PRGRM | Řídicí modul karoserie (BCM) |
| RH HEADLP NÍZKÁ | Nepoužívá |
| RH HEADLP VYSOKÝ | Nepoužívá |
| PCM | Relé IGN MAIN a PCM |
| Jistič | |
| SVĚTLOMET | Řídicí modul DRL, světlomet a stmívač UP |
| ÉVENT PWR WDO / RR | Elektricky ovládaná přední okna |
| PWR SEATPSD | 6cestná elektrická sedadla a motor pohonu zadních bočních dveří |
| FRT HVAC / HI BLWR | Relé motoru vysokorychlostního ventilátoru v modulu |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (1997-1999)
| Ne. | Příjmení | Používání |
|---|---|---|
| 18 | INJ | Vstřikovače paliva 1-6 |
| devatenáct | NÁHRADNÍ | Nepoužívá |
| dvacet | NÁHRADNÍ | Nepoužívá |
| 21 | IGN1-UH | 1997: Odpařovací emisní kazetový vypouštěcí ventil (EVAP), vakuový spínač kazety EVAP, vyhřívané kyslíkové senzory č. I a č. 2, ventil s lineární recirkulací výfukových plynů (EGR), snímač průtokové hmotnosti vzduchu (MAF) a řídicí modul hnacího ústrojí (PCM)
1998-1999: Odpařovací emisní kazetový přepouštěcí ventil (EVAP), vyhřívané kyslíkové senzory 1 a 2, snímač hmotnostního průtoku vzduchu (MAF) |
| 22 | NÁHRADNÍ | Nepoužívá |
| 23 | NÁHRADNÍ | Nepoužívá |
| 24 | NÁHRADNÍ | Nepoužívá |
| 25 | ELEK IGN | Řídicí modul zapalování (ICM) |
| 26 | NÁHRADNÍ | Nepoužívá |
| 27 | LAMPE B / U | Přepínač rozsahu z transaxle na couvací světla |
| 28 | CLU klimatizace | Relé klimatizace CLU na olej spojky kompresoru klimatizace |
| 29 | RÁDIO | Informační displej řidiče, ovládání topení / klimatizace, rádio, motor ovládání zadních bočních dveří, dálkový ovladač přijímače zámku dveří (RCDLR), bezpečnostní světlo a snímač otřesů |
| třicet | VŠECHNY SMYSL | Generátor |
| 31 | CBT | Přepínač Stoplamp na PCM automatické převodovky (spojkové solenoidy měniče točivého momentu) |
| 32 | PALIVOVÉ ČERPADLO | Relé palivového čerpadla |
| 33 | ECM SENSE | Řídicí modul pohonu (PCM) |
| 34 | – | Nepoužívá |
| 35 | Mlha LP | Relé mlhových světel |
| 36 | ROH | Relé houkačky |
| 37 | PARK LP | Světla pro denní svícení (DRL), světlomety a řídicí modul stmívače I / P Ochrana proti krádeži světlometů |
| 38 | – | Nepoužívá |
| 39 | – | Nepoužívá |
| 40 | Mini stahovák pojistek | |
| Maximální počet pojistek | ||
| jeden | VENTILÁTOR CHLAZENÍ 2 | Ventilátory chladicí kapaliny |
| 2 | – | Nepoužívá |
| 3 | PROJEKTORY | Jističe: Pojistky FRT HVAC HI BLWR a PHARE (palubní deska): NEBEZPEČÍ a STOPLAMP |
| 4 | ZÁSADA BATTU 2 | Jistič: PWR SEATRSD. Pojistky (NAHORU): ELC a RR DEFOG |
| Pět | ZÁSADA IGN 1 | Spínač zapalování do pojistek (přístrojová deska): ABS / TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T / SIG a PCM [Relé MAIN IGN (Elektrické středové pojistky pod kapotou: A / C CLU, ELEK IGN, IGN 1-U / H, INJ, TCC)] |
| 6 | VENTILÁTOR CHLAZENÍ 1 | Ventilátory chladicí kapaliny |
| 7 | BATT PRINCIPAL 1 | Fusibles (UP): ABS MDL BATT, CIGARDLC, CTSY LAMP, FRT PWR SCKT, PWR LOCK, PWR MIRROR a RR PWR SCKT |
| osm | IGN HLAVNÍ 2 | Spínač zapalování do pojistek (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY a Jistič PWR WDO |
| Mini relé | ||
| devět | ČERSTVÝ VENTILÁTOR | VENTILÁTOR RH 1, VENTILÁTOR LEVÝ 2 |
| deset | VENTILÁTOR CHLAZENÍ 2 | LEVÝ VENTILÁTOR 2 |
| jedenáct | IGN PRINCIPÁLNÍ | POJISTKY: klimatizace CLU, IGN lU / H, INS, ELEK IGN, TCC |
| 12 | VENTILÁTOR CHLAZENÍ 1 | VENTILÁTOR RH 1, VENTILÁTOR LEVÝ 2 |
| Mikro relé | ||
| 13 | CLU klimatizace | Spojka klimatizace |
| čtrnáct | PALIVOVÉ ČERPADLO | Palivové čerpadlo |
| patnáct | F / FMP SPD CONT | Nepoužívá |
| šestnáct | ROH | Roh |
| 17 | SVĚTLOMET | Mlhové světlo vlevo, mlhové světlo vpravo, indikátor mlhových světel |
1999
Reklamní inzeráty
Přístrojová deska
Přidělení pojistek na přístrojové desce (1999)
| Příjmení | Používání |
|---|---|
| PODSVÍCENÍ SWC | Spínače dálkového ovládání na volantu (osvětlení) |
| ELEC PRNDL | Indikátory řídicího panelu k indikátorům PRNDL |
| ZRCADLO PWR | Spínač zrcátek na dálkové ovládání |
| PLAVBA | Modul tempomatu, spínač a spínač odblokování |
| ÉVENT QTR PWR | Vnitřní osvětlení a multifunkční spínač (spínač elektrické ventilace) |
| FRT WPR / WSHR | Motor stěračů / ostřikovačů a spínač |
| KLÍČOVÝ PŘECHOD | Systém klíčů PASS |
| PWR ZÁMEK | Řídicí modul karoserie (BCM) |
| ZRCÁTKO HTD | RH T / LP N |
| RH TLP | Nepoužívá |
| RR FOG LP | Nepoužívá |
| CIGAR / DLC | Zapalovač cigaret a konektor datového spojení (DLC) |
| T / SIG | Přepínač indikátoru |
| RR VZT | Motor zadního ventilátoru, ovládání zadního topení-NC a servopohon teplotních dveří (zadní) |
| SWC ACCY | Spínače dálkového ovládání na volantu |
| RIZIKO | Přepínač indikátoru |
| RR PWR SCKT | Zadní elektrická zásuvková skříňka |
| DRL | Modul ovládání denního světla (DRL) |
| LH T / LP | Nepoužívá |
| RR DEFOG | Relé odmlžování zadního okna, vyhřívaná zrcátka |
| FRT PWR SCKT | Přední zásuvková skříň elektrického příslušenství |
| VÁŽENÝ PANE | Modul ovládání nafukovacích zádržných systémů |
| FRT HVAC NÍZKÉ BLWR | Ovládání topení-klimatizace |
| MALL / RADIO / DIC | BCM, informační displej řidiče, audio systém na zadních sedadlech, snímač ELC a relé |
| ZASTAVTE POŽÁR | Přepínač Stoplamp |
| ABS MOD BATT | Elektronický řídicí modul brzdový modul Elektronický řídicí systém brzdy (EBCM / EBTCM) |
| MŮŽE PŮDU VĚTRAT | Solenoidový ventil odvzdušňovací nádrže (EVAP) |
| ELC | Elektronický ovladač hladiny (ELC), vzduchový kompresor a relé ELC, kabelový svazek |
| CTSY LAMP | BCM |
| IGN 1 | BCM, modul ovládání výstražných světel elektronického ovládání brzd, sdružený přístroj, modul ovládání akčních členů zadních bočních dveří, stěrač / ostřikovač zadního okna a multifunkční spínač (spínač mlhových světel / ovládací trakce) a spínač spojky / brzdy měniče točivého momentu (TCC) |
| RR WPR WSHR | Motor stěračů zadního okna, stěrač / ostřikovač zadního okna a multifunkční spínač (spínač stěračů / ostřikovačů zadního okna) |
| LH HEADLP NÍZKÁ | Nepoužívá |
| LH HEADLP VYSOKÝ | Nepoužívá |
| ABS / TCS IGN | Elektronický řídicí modul brzd / Modul elektronického řízení trakce (EBCM / EBTCM) |
| SOL ABS | Přední levý a pravý brzdový elektromagnetický ventil |
| HVAC / DRL | Aktuátor sání vzduchu, řídicí modul DRL, ovládání ohřívače vzduchu, pohon dveří teploty (přední) a relé odmlžovače zadního okna |
| BCM PRGRM | Řídicí modul karoserie (BCM) |
| RH HEADLP NÍZKÁ | Nepoužívá |
| RH HEADLP VYSOKÝ | Nepoužívá |
| PCM | Relé IGN MAIN a PCM |
| Jistič | |
| SVĚTLOMET | Ovládací modul DRL, spínač stmívače světlometů a palubní desky |
| ÉVENT PWR WDO / RR | Elektricky ovládaná přední okna |
| PWR SEATPSD | 6cestná elektrická sedadla a motor pohonu zadních bočních dveří |
| FRT HVAC / HI BLWR | Relé motoru vysokorychlostního ventilátoru v modulu |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (1997-1999)
| Ne. | Příjmení | Používání |
|---|---|---|
| 18 | INJ | Vstřikovače paliva 1-6 |
| devatenáct | NÁHRADNÍ | Nepoužívá |
| dvacet | NÁHRADNÍ | Nepoužívá |
| 21 | IGN1-UH | 1997: Odpařovací emisní kazetový vypouštěcí ventil (EVAP), vakuový spínač kazety EVAP, vyhřívané kyslíkové senzory č. I a č. 2, ventil s lineární recirkulací výfukových plynů (EGR), snímač průtokové hmotnosti vzduchu (MAF) a řídicí modul hnacího ústrojí (PCM)
1998-1999: Odpařovací emisní kazetový přepouštěcí ventil (EVAP), vyhřívané kyslíkové senzory 1 a 2, snímač hmotnostního průtoku vzduchu (MAF) |
| 22 | NÁHRADNÍ | Nepoužívá |
| 23 | NÁHRADNÍ | Nepoužívá |
| 24 | NÁHRADNÍ | Nepoužívá |
| 25 | ELEK IGN | Řídicí modul zapalování (ICM) |
| 26 | NÁHRADNÍ | Nepoužívá |
| 27 | LAMPE B / U | Přepínač rozsahu z transaxle na couvací světla |
| 28 | CLU klimatizace | Relé klimatizace CLU na olej spojky kompresoru klimatizace |
| 29 | RÁDIO | Informační displej řidiče, ovládání topení / klimatizace, rádio, motor ovládání zadních bočních dveří, dálkový ovladač přijímače zámku dveří (RCDLR), bezpečnostní světlo a snímač otřesů |
| třicet | VŠECHNY SMYSL | Generátor |
| 31 | CBT | Přepínač Stoplamp na PCM automatické převodovky (spojkové solenoidy měniče točivého momentu) |
| 32 | PALIVOVÉ ČERPADLO | Relé palivového čerpadla |
| 33 | ECM SENSE | Řídicí modul pohonu (PCM) |
| 34 | – | Nepoužívá |
| 35 | Mlha LP | Relé mlhových světel |
| 36 | ROH | Relé houkačky |
| 37 | PARK LP | Světla pro denní svícení (DRL), světlomety a řídicí modul stmívače I / P Ochrana proti krádeži světlometů |
| 38 | – | Nepoužívá |
| 39 | – | Nepoužívá |
| 40 | Mini stahovák pojistek | |
| Maximální počet pojistek | ||
| jeden | VENTILÁTOR CHLAZENÍ 2 | Ventilátory chladicí kapaliny |
| 2 | – | Nepoužívá |
| 3 | PROJEKTORY | Jističe: Pojistky FRT HVAC HI BLWR a PHARE (palubní deska): NEBEZPEČÍ a STOPLAMP |
| 4 | ZÁSADA BATTU 2 | Jistič: PWR SEATRSD. Pojistky (NAHORU): ELC a RR DEFOG |
| Pět | ZÁSADA IGN 1 | Spínač zapalování do pojistek (přístrojová deska): ABS / TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T / SIG a PCM [Relé MAIN IGN (Elektrické středové pojistky pod kapotou: A / C CLU, ELEK IGN, IGN 1-U / H, INJ, TCC)] |
| 6 | VENTILÁTOR CHLAZENÍ 1 | Ventilátory chladicí kapaliny |
| 7 | BATT PRINCIPAL 1 | Fusibles (UP): ABS MDL BATT, CIGARDLC, CTSY LAMP, FRT PWR SCKT, PWR LOCK, PWR MIRROR a RR PWR SCKT |
| osm | IGN HLAVNÍ 2 | Spínač zapalování do pojistek (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY a Jistič PWR WDO |
| Mini relé | ||
| devět | ČERSTVÝ VENTILÁTOR | VENTILÁTOR RH 1, VENTILÁTOR LEVÝ 2 |
| deset | VENTILÁTOR CHLAZENÍ 2 | LEVÝ VENTILÁTOR 2 |
| jedenáct | IGN PRINCIPÁLNÍ | POJISTKY: klimatizace CLU, IGN lU / H, INS, ELEK IGN, TCC |
| 12 | VENTILÁTOR CHLAZENÍ 1 | VENTILÁTOR RH 1, VENTILÁTOR LEVÝ 2 |
| Mikro relé | ||
| 13 | CLU klimatizace | Spojka klimatizace |
| čtrnáct | PALIVOVÉ ČERPADLO | Palivové čerpadlo |
| patnáct | F / FMP SPD CONT | Nepoužívá |
| šestnáct | ROH | Roh |
| 17 | SVĚTLOMET | Mlhové světlo vlevo, mlhové světlo vpravo, indikátor mlhových světel |
2000, 2001, 2002, 2003, 2004, 2005
Reklamní inzeráty
Přístrojová deska
Přidělení pojistek na přístrojové desce (2000-2005)
| Příjmení | Používání |
|---|---|
| PODSVÍCENÍ SWC | Spínače dálkového ovládání na volantu (osvětlení) |
| PCM / CLÉ PASS / CLUSTER (ELEC PRNDL) |
Indikátory řídicího panelu k indikátorům PRNDL |
| ZRCADLO PWR | Spínač zrcátek na dálkové ovládání |
| PLAVBA | Modul tempomatu, spínač a spínač odblokování |
| Panna | Nepoužívá |
| PCM / KLIK | Modul řízení výkonu (PCM), klika zapalování |
| KLÍČOVÝ PŘECHOD | Systém PASS-Key III |
| PWR ZÁMEK | Elektrické dveřní zámky |
| ZRCÁTKO HTD | Vyhřívaná zrcátka |
| RH T / LP | Zadní světlo na straně řidiče (pouze export) |
| RR FOG LP | Mlhová světla (pouze export) |
| CIGARE / DIC / APO FRT | Zapalovač cigaret, DIC, přední pomocné napájecí zásuvky, datové spojení |
| T / SIG | Přepínač indikátoru |
| ÉVENT QTR PWR | Vnitřní osvětlení a multifunkční spínač (spínač ventilace), automatická úroveň |
| FRT / WPR / WSHR | Motor stěračů / ostřikovačů a spínač |
| RIZIKO | Přepínač nebezpečí |
| RR PWR SCKT | Zadní elektrická zásuvková skříňka |
| DRL | Modul ovládání denního svícení |
| LH T / LP | Zadní boční světlo spolujezdce (pouze export) |
| MIROIR RR DEFOG / HTD | Relé odmlžování zadního okna, vyhřívaná zrcátka |
| ON STAR | OnStar |
| VÁŽENÝ PANE | Modul ovládání nafukovacích zádržných systémů |
| VENTILÁTOR VZDUCHU | Ovládání topení-klimatizace |
| MALL CLUSTER | Sdružený přístroj, modul řízení karoserie, snímač a relé elektronické kontroly hladiny (ELC), krádež, pootevřené dveře |
| ZASTAVTE POŽÁR | Přepínač Stoplamp |
| CLUSTER BATT | Modul / Elektronický řídicí modul brzd / Modul elektronické kontroly trakce (EBCM / EBTCM) |
| VYLEPŠENÝ EVAP / AWD | Elektromagnetický ventil odvzdušňovací kazety (EVAP), pohon všech kol (AWD) |
| Panna | Nepoužívá |
| ELC / TRAILER | Vzduchový kompresor ELC a relé ELC, kabelový svazek přívěsu |
| CTSY LAMP | Zdvořilostní lampa |
| IGN 1 | BCM, elektronický řídicí modul výstražných světel pro ovládání brzd, sdružený přístroj, ovládací modul ovladače zadních bočních dveří, zadní okna, zadní parkovací asistent |
| RR HVAC TEMP CONT | Zadní ovládání HVAC-A / C |
| RR WPR / WSHR | Motor stěračů zadního okna, stěrač / ostřikovač zadního okna a multifunkční spínač (spínač stěračů / ostřikovačů zadního okna) |
| LH HEADLP NÍZKÁ | Potkávací světlomet na straně spolujezdce (pouze odborník) |
| LH HEADLP VYSOKÝ | Dálková světla na straně spolujezdce (pouze odborník) |
| Panna | Nepoužívá |
| Panna | Nepoužívá |
| Panna | Nepoužívá |
| RAPOVÉ RELÉ | Relé konzervované pomocným napájecím zdrojem (RAP) |
| Panna | Nepoužívá |
| HVAC / DIC / DRL / VYTÁPĚNÉ MOŘE | Aktuátor sání vzduchu, displej DIC, řídicí modul DRL, ovládání topení / klimatizace, pohon dveří teploty (přední) a relé odmlžování zadního okna |
| BCM PRGRAM | BCM programování |
| NÍZKÁ LP PRAVÁ HLAVA | Potkávací světlomet na straně řidiče (pouze odborník) |
| PRAVÁ HLAVA LP VYSOKÁ | Dálková světla na straně řidiče (pouze odborník) |
| PCM / ABS | Hlavní relé IGN a PCM, elektronický řídicí modul odpojení |
| Jistič | |
| SVĚTLOMET | Modul ovládání denního svícení (DRL), spínač stmívání světlometů a palubní desky |
| PWR SLD DR | Elektrické posuvné dveře |
| PWR WDO | Elektricky ovládaná přední okna |
| PWR / VYHŘÍVANÉ SEDLO PSD | Šesticestná elektrická sedadla a motor pohonu zadních bočních dveří |
| FRT HVAC HI BLWR | Relé motoru vysokorychlostního ventilátoru v modulu |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2000-2005)
| Mikro pojistky | Příjmení | Používání |
|---|---|---|
| 18 | INJ | Vstřikovače paliva 1-6 |
| devatenáct | NÁHRADNÍ | Nepoužívá |
| dvacet | NÁHRADNÍ | Nepoužívá |
| 21 | IGN1-UH | Odpařovací emisní patronový odvzdušňovací ventil (EVAP), vyhřívané kyslíkové senzory 1 a 2, snímač hmotnostního průtoku vzduchu (MAF) |
| 22 | NÁHRADNÍ | Nepoužívá |
| 23 | NÁHRADNÍ | Nepoužívá |
| 24 | NÁHRADNÍ | Nepoužívá |
| 25 | ELEK IGN | Řídicí modul zapalování (ICM) |
| 26 | NÁHRADNÍ | Nepoužívá |
| 27 | LAMPE B / U | Přepínač rozsahu z transaxle na couvací světla |
| 28 | CLU klimatizace | Relé klimatizace CLU na olej spojky kompresoru klimatizace |
| 29 | RÁDIO | Informační displej řidiče, ovládání topení / klimatizace, rádio, motor ovládání zadních bočních dveří, dálkový ovladač přijímače zámku dveří (RCDLR), bezpečnostní světlo a snímač otřesů |
| třicet | VŠECHNY SMYSL | Generátor |
| 31 | CBT | Přepínač Stoplamp na PCM automatické převodovky (spojkové solenoidy měniče točivého momentu) |
| 32 | PALIVOVÉ ČERPADLO | Relé palivového čerpadla |
| 33 | ECM SENSE | Řídicí modul pohonu (PCM) |
| 34 | – | Nepoužívá |
| 35 | Mlha LP | Relé mlhových světel |
| 36 | ROH | Relé houkačky |
| 37 | PARK LP | Světla pro denní svícení (DRL), světlomety a řídicí modul stmívače I / P Ochrana proti krádeži světlometů |
| 38 | – | Nepoužívá |
| 39 | VZDUCH | Nepoužívá |
| 40 | Mini pojistka | |
| Maximální počet pojistek | ||
| jeden | VENTILÁTOR CHLAZENÍ 2 | Ventilátory chladicí kapaliny |
| 2 | – | Nepoužívá |
| 3 | PROJEKTORY | Jističe: komfortní ovládání předních větráků a pojistky světlometů (přístrojová deska): brzdová světla a brzdová světla |
| 4 | ZÁSADA BATTU 2 | Jistič: elektrické sedadlo. Pojistky (přístrojová deska): elektronická kontrola hladiny a zadní odmlžovač |
| Pět | ZÁSADA IGN 1 | Spínač zapalování do pojistek (přístrojová deska): zapalování ABS / TCS, tempomat, DRL, elektronický PRNDL, zapalování 1, PSD, airbag, modul blinkru a řídicí jednotka hnacího ústrojí [hlavní relé IGN (pojistkový blok pod krytem: spojka klimatizace, elektronické zapalování, 1-U / H zapalování, INJ, TCC)] |
| 6 | VENTILÁTOR CHLAZENÍ 1 | Ventilátory chladicí kapaliny |
| 7 | BATT PRINCIPAL 1 | Pojistky (palubní deska): baterie modulu ABS, zapalovač cigaret, stropní svítilny, přední elektrická zásuvka, elektrické zámky, elektrická zrcátka a zadní pravá elektrická zásuvka |
| osm | IGN HLAVNÍ 2 | Přepínač zapalování do pojistek (I / P): Program modulu ovládání karoserie, Přední komfortní ovladače, Nízký / Střední ventilátor, Přední stěrač / ostřikovač, HVAC / DRL, MALL / Rádio / DIC, Větrací jednotka, zadní HVAC, zadní stěrač / ostřikovač . Příslušenství SWC a elektrický okenní jistič |
| Mini relé | ||
| devět | ČERSTVÝ VENTILÁTOR | Pravý ventilátor 1, levý ventilátor 2 |
| deset | VENTILÁTOR CHLAZENÍ 2 | Levý ventilátor 2 |
| jedenáct | IGN PRINCIPÁLNÍ | Pojistky: spojka klimatizace, zapalování 1-U / H, INS, elektronické zapalování, TCC |
| 12 | VENTILÁTOR CHLAZENÍ 1 | Pravý ventilátor 1, levý ventilátor 2 |
| Mikro relé | ||
| 13 | CLU klimatizace | Spojka klimatizace |
| čtrnáct | PALIVOVÉ ČERPADLO | Palivové čerpadlo |
| patnáct | F / FMP SPD CONT | Nepoužívá |
| šestnáct | ROH | Roh |
| 17 | SVĚTLOMET | Mlhové světlo vlevo, mlhové světlo vpravo, indikátor mlhových světel |
| Dioda: | Dioda spojky klimatizace |
