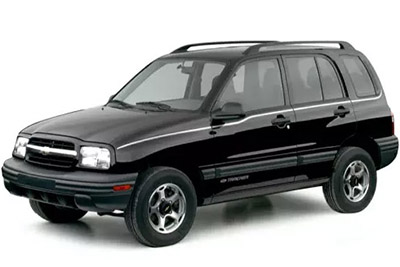

V tomto článku uvažujeme o druhé generaci Chevrolet Tracker (Suzuki Vitara), vyráběné v letech 1999 až 2004. Zde najdete schémata pojistkových skříní Chevrolet Tracker 1999, 2000, 2001, 2002, 2003 a 2004 , získáte informace o umístění pojistkových panelů uvnitř vozu a dozvíte se více o přiřazení každé pojistky (uspořádání pojistek) a relé.
Uspořádání pojistek Chevrolet Tracker 1999-2004
Pojistky zapalovače cigaret (elektrické zásuvky) Chevrolet Tracker jsou umístěny v pojistkové skříňce palubní desky (viz pojistka „CIG“) a v pojistkové skříňce v motorovém prostoru (viz pojistky č. 1 a č. 7).
Umístění pojistkové skříňky
Je umístěn pod levou stranou palubní desky.
Schéma pojistkové skříňky
Přidělení pojistek na přístrojové desce
| Příjmení | Používání |
|---|---|
| P / W | Elektrická okna |
| DOM | 1999-2001: Dome Light 2002-2004: Dome Light, Radio Memory |
| FRONTA | Osvětlení SPZ, obrysová / obrysová světla, osvětlení přístrojové desky, výstražný tón |
| UDĚLAT | 1999-2001: Výstražná světla 2002-2004: Výstražná světla, kontrolky |
| IG | Ohřívač kyslíkového senzoru, tempomat, zapalovací cívka, rychloměr, G-senzor |
| CIGARETA | Zapalovač doutníků / cigaret, rádio, elektrické zrcátko |
| D / L | Dveřní zámky |
| pls | Brzdové světlo, houkačka, vysoké středové brzdové světlo, tempomat |
| MLHA | Nepoužívá |
| DEF | 1999-2001: odmlžovač zadního okna, DRL 2002-2004: odmlžovač zadního okna, DRL, topení, klimatizace |
| S / H | Nepoužívá |
| TRN | 1999-2001: směrová světla, couvací světla 2002-2004: směrová světla, couvací světla, výstražná světla |
| WIP | Stěrač / ostřikovač, Stěrač / ostřikovač zadního okna |
| * Pojistky airbagů a topení / klimatizace jsou umístěny vedle pojistkové skříňky na palubní desce |
Umístění pojistkové skříňky
Je umístěn v motorovém prostoru na straně spolujezdce (relé jsou umístěna vedle pojistkové skříňky).
Reklamní inzeráty
Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Používání |
|---|---|
| jeden | Napájecí zásuvka pro příslušenství |
| 2 | Elektronický systém vstřikování paliva |
| 3 | Pravý světlomet |
| 4 | Levý světlomet, indikátor dálkových světel |
| Pět | Ohřívač vody |
| 6 | Výstražná světla, kombinovaná zadní světla, kopulovité světlo, houkačka |
| 7 | Zapalovač cigaret, rádio, IG, rychloměr, stěrač, ostřikovač, zadní odmrazovač, směrová světla, couvací světla |
| osm | Protiblokovací brzdový systém |
| devět | Všechny elektrické náboje |
| čtrnáct | Klimatizace |
| Relé | |
| deset | Zámek řazení |
| jedenáct | Houkačka (pouze 2,5L motor) |
| 12 | Kompresor klimatizace |
| 13 | Ventilátor kondenzátoru klimatizace |
