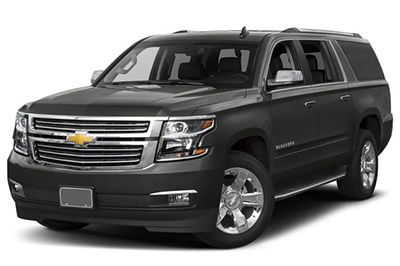

V tomto článku zvažujeme Chevrolet Suburban jedenácté generace a Tahoe čtvrté generace (GMT K2YC / G / K2UC / G), dostupné od roku 2015 do současnosti. Zde najdete schémata pojistkových skříněk Chevrolet Suburban / Tahoe 2015, 2016, 2017, 2018, 2019 a 2020 , získáte informace o umístění pojistkových panelů uvnitř vozu a dozvíte se více o ‚přiřazení každé pojistky (uspořádání pojistek) ) a relé.
Contents
Rozložení pojistek Chevrolet Suburban / Tahoe 2015-2020.
Pojistky (zásuvka) zapalovače cigaret Chevrolet Suburban (Tahoe) jsou pojistky №4 (zásuvka na příslušenství), №50 (zásuvka na příslušenství) v pojistkové skříňce palubní desky na bočním ovladači; pojistky №4 (zásuvka na příslušenství 4), №50 (zásuvka na příslušenství) v pojistkové skříňce na palubní desce na straně spolujezdce; pojistka №14 (zásuvka pro zadní příslušenství) v pojistkové skříňce zavazadlového prostoru
Pojistková skříňka přístrojové desky №1 (na straně řidiče)
Umístění pojistkové skříňky
Je umístěn na straně řidiče na palubní desce, za krytem.
Schéma pojistkové skříňky
Přidělení pojistek v pojistkové skříňce palubní desky №1 (2016-2020)
| Ne. | Používání |
|---|---|
| jeden | Nepoužívá |
| 2 | Nepoužívá |
| 3 | Nepoužívá |
| 4 | Zásuvka pro příslušenství 1 |
| Pět | Napájení příslušenství / ponechané příslušenství |
| 6 | Zásuvka pro příslušenství z baterie |
| 7 | 2015-2018: Univerzální otvírač / vnitřní zrcátko garážových vrat. 2019-2020: Univerzální spínač garážových vrat / SEO střešní maják |
| osm | SEO / Síla rekvizit zachována |
| devět | Nepoužívá |
| deset | Modul ovládání těla 3 |
| jedenáct | Modul ovládání těla 5 |
| 12 | Podsvícení ovládání na volantu |
| 13 | Nepoužívá |
| čtrnáct | Nepoužívá |
| patnáct | Nepoužívá |
| šestnáct | Diskrétní logický snímač zapalování |
| 17 | 2015-2018: modul pro zpracování videa. 2019-2020: modul pro zpracování videa / modul virtuálního klíče |
| 18 | Modul zrcadlového okna |
| devatenáct | Modul ovládání těla 1 |
| dvacet | Přední výztuž (je -li ve výbavě) |
| 21 | Nepoužívá |
| 22 | Nepoužívá |
| 23 | Nepoužívá |
| 24 | 2015-2016: Topení, větrání a klimatizace Zapalování / topení, větrání a pomocná klimatizace. 2017-2020: HVAC / zapalování |
| 25 | Sdružený přístroj / diagnostický modul detekce zapalování / zapalování |
| 26 | 2015-2018: Tilt Column / SEO, Tilt Column Lock 1 / SEO. 2019-2020: Sklopný sloupek / Zámek sklopného sloupku 1 / SEO 1 / SEO 2 |
| 27 | Datový spojovací modul / modul sedadla řidiče |
| 28 | 2015-2018: Pasivní vstup / Pasivní start / Topení, větrání a klimatizace. 2019-2020: Pasivní vstup, pasivní start / HVAC / CGM baterie |
| 29 | Odstrašující prostředek proti krádeži obsahu |
| třicet | Nepoužívá |
| 31 | Nepoužívá |
| 32 | Nepoužívá |
| 33 | 2015-2017: SEO / Automatické ovládání úrovně. 2018-2020: SEO automatická kontrola úrovně / vyhřívané sedadlo vlevo |
| 34 | Nastavitelný pedál umožňující elektrický park (je -li k dispozici) |
| 35 | Nepoužívá |
| 36 | Různé / kliky |
| 37 | Vyhřívaný volant |
| 38 | Zámek sloupku řízení 2 (je -li k dispozici) |
| 39 | Baterie palubní desky |
| 40 | Nepoužívá |
| 41 | Nepoužívá |
| 42 | Euro přívěs (je -li ve výbavě) |
| 43 | Levé dveře |
| 44 | Sedadlo řidiče |
| 45 | Nepoužívá |
| 46 | Vyhřívané, chlazené nebo ventilované vzpřímené sedadlo (v závislosti na vybavení) |
| 47 | Vyhřívané, chlazené nebo ventilované levé sedadlo (je -li ve výbavě) |
| 48 | Nepoužívá |
| 49 | Nepoužívá |
| padesáti | Zásuvka pro příslušenství 2 |
| 51 | Nepoužívá |
| 52 | Relé napájení příslušenství zachováno |
| 53 | Relais Run / Crank |
| 54 | Nepoužívá |
| 55 | Nepoužívá |
| 56 | Nepoužívá |
Pojistková skříňka přístrojové desky №2 (na straně spolujezdce)
Umístění pojistkové skříňky
Je umístěn na straně spolujezdce palubní desky za krytem.
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek v pojistkové skříňce palubní desky №2 (2016-2020)
| Ne. | Používání |
|---|---|
| jeden | Nepoužívá |
| 2 | Nepoužívá |
| 3 | Nepoužívá |
| 4 | Zásuvka pro příslušenství 4 |
| Pět | Nepoužívá |
| 6 | Nepoužívá |
| 7 | Nepoužívá |
| osm | Nepoužívané / odkládací schránka |
| devět | Nepoužívá |
| deset | Nepoužívá |
| jedenáct | Nepoužívá |
| 12 | Ovládání na volantu |
| 13 | Řídicí modul těla 8 |
| čtrnáct | Nepoužívá |
| patnáct | Nepoužívá |
| šestnáct | Nepoužívá |
| 17 | Nepoužívá |
| 18 | Nepoužívá |
| devatenáct | Modul ovládání těla 4 |
| dvacet | Zábava na zadních sedadlech |
| 21 | Střešní okno / zvedák majáku |
| 22 | Nepoužívá |
| 23 | Nepoužívá |
| 24 | Nepoužívá |
| 25 | Nepoužívá |
| 26 | Infodivertissement / Airbag |
| 27 | Náhradní okenní spínač / RF / dešťový senzor |
| 28 | Detekce překážek / USB |
| 29 | Rádio |
| třicet | Nepoužívá |
| 31 | Nepoužívá |
| 32 | Nepoužívá |
| 33 | Nepoužívá |
| 34 | Nepoužívá |
| 35 | Nepoužívá |
| 36 | Možnost zvláštního vybavení B2 |
| 37 | Možnost speciální výbavy |
| 38 | Modul ovládání těla 2 |
| 39 | Měnič klimatizace |
| 40 | Nepoužívá |
| 41 | Nepoužívá |
| 42 | Nepoužívá |
| 43 | Nepoužívá |
| 44 | Motor okna pravých dveří |
| 45 | Přední dmychadlo |
| 46 | Modul ovládání těla 6 |
| 47 | Řídicí modul karoserie 7 |
| 48 | Zesilovač |
| 49 | Pravé přední sedadlo |
| padesáti | Zásuvka pro příslušenství 3 |
| 51 | Nepoužívá |
| 52 | Relé napájení příslušenství zachováno |
| 53 | Nepoužívá |
| 54 | Nepoužívá |
| 55 | Nepoužívá |
| 56 | Nepoužívá |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Je umístěn v motorovém prostoru na straně řidiče.
Reklamní inzeráty
Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru (2016-2020)
| Ne. | Používání |
|---|---|
| jeden | 2015-2019: Elektrické schůdky. 2020: etapy elektrické pomoci |
| 2 | Protiblokovací čerpadlo brzdového systému |
| 3 | Interiér BEC LT1 |
| 4 | Motorový bezpečnostní pás pro cestující |
| Pět | Kompresor pro vyrovnávání závěsů |
| 6 | Ovládání pouzdra elektronického převodu 4WD |
| 7 | Nepoužívá |
| osm | Nepoužívá |
| devět | Relé palivového čerpadla / nepoužívá se |
| deset | Elektrická parkovací brzda / nepoužívá se |
| jedenáct | Nepoužívá |
| 12 | Nepoužívá |
| 13 | Interiér BEC LT2 |
| čtrnáct | Zadní BEC 1 |
| patnáct | Nepoužívá |
| šestnáct | Nepoužívá |
| 17 | Motorový bezpečnostní pás řidiče |
| 18 | Nepoužívá |
| devatenáct | Nepoužívá |
| dvacet | Nepoužívá |
| 21 | Automatické vyrovnávání světlometů / solenoid výfuku |
| 22 | Palivové čerpadlo |
| 23 | Integrovaný řídicí modul podvozku |
| 24 | Amortizace v reálném čase |
| 25 | Podávací modul palivového čerpadla |
| 26 | Aktivní hydraulická pomoc / Regulace napětí regulovaná baterií |
| 27 | Nepoužívá |
| 28 | Vývojář 2 |
| 29 | Relé upfitteru 2 |
| třicet | Stěrač |
| 31 | Modul rozhraní přívěsu (TIM) |
| 32 | Nepoužívá |
| 33 | Nepoužívá |
| 34 | Zpětná světla |
| 35 | Protiblokovací ventil brzdového systému |
| 36 | Brzdy přívěsu |
| 37 | Relé upfitteru 3 |
| 38 | Nepoužívá |
| 39 | Pravá brzda / ukazatel směru |
| 40 | Levá brzda / kontrolka přívěsu |
| 41 | Parkovací světla pro přívěsy |
| 42 | Pravá parkovací světla |
| 43 | Levá parkovací světla |
| 44 | Vývojář 3 |
| 45 | Automatické ovládání úrovně chodu / kliky |
| 46 | Nepoužívá |
| 47 | Vývojář 4 |
| 48 | Relé upfitteru 4 |
| 49 | Reverzní lampy |
| padesáti | Nepoužívá |
| 51 | Relé parkovacího světla |
| 52 | Nepoužívá |
| 53 | Nepoužívá |
| 54 | Nepoužívá |
| 55 | Nepoužívá |
| 56 | Nepoužívá |
| 57 | Nepoužívá |
| 58 | Nepoužívá |
| 59 | Euro přívěs |
| 60 | Ovládání klimatizace |
| 61 | Nepoužívá |
| 62 | Nepoužívá |
| 63 | Vývojář 1 |
| 64 | Nepoužívá |
| 65 | Nepoužívá |
| 66 | Nepoužívá |
| 67 | Baterie přívěsu |
| 68 | Nepoužito / Sekundární palivové čerpadlo |
| 69 | RC Upfitter 3 a 4 |
| 70 | Vbat Upfitter 3 a 4 |
| 71 | Nepoužívá |
| 72 | Relé upfitter 1 |
| 73 | Nepoužívá |
| 74 | Zapalování řídicího modulu motoru |
| 75 | Různé / náhradní zapalování |
| 76 | Zapalování převodovky |
| 77 | RC Upfitter 1 a 2 |
| 78 | Vbat Upfitter 1 a 2 |
| 79 | Nepoužívá |
| 80 | Nepoužívá |
| 81 | Nepoužívá |
| 82 | Nepoužívá |
| 83 | Euro / RC přívěs |
| 84 | Relais Run / Crank |
| 85 | Nepoužívá |
| 86 | Nepoužívá |
| 87 | Snímač motoru / MAF / IAT / vlhkosti / TIAP |
| 88 | Vstřikovač A – lichý |
| 89 | Vstřikovač B – pár |
| 90 | Kyslíkový senzor B |
| 91 | Ovládání škrticí klapky |
| 92 | Relé řídicího modulu motoru |
| 93 | Roh |
| 94 | Mlhovky |
| 95 | Dálková světla |
| 96 | Nepoužívá |
| 97 | Nepoužívá |
| 98 | Nepoužívá |
| 99 | Nepoužívá |
| 100 | Kyslíkový senzor A |
| 101 | Řídicí modul motoru |
| 102 | Řídicí modul motoru / řídicí modul převodovky |
| 103 | Pomocné vnitřní vytápění |
| 104 | Vstup |
| 105 | Nepoužívá |
| 106 | Nepoužívá |
| 107 | AeroShutter |
| 108 | Nepoužívá |
| 109 | Policejní upfitter |
| 110 | Nepoužívá |
| 111 | Nepoužívá |
| 112 | Spouštěcí relé |
| 113 | Nepoužívá |
| 114 | Ostřikovač předního skla |
| 115 | Zadní ostřikovač čelního skla |
| 116 | Levý ventilátor chlazení |
| 117 | Plnění palivového čerpadla |
| 118 | Nepoužívá |
| 119 | Nepoužívá |
| 120 | Relé plnění palivového čerpadla |
| 121 | Pravý HID světlomet |
| 122 | Phare HID gauche |
| 123 | Pravý chladicí ventilátor |
Pojistková skříňka zavazadlového prostoru
Umístění pojistkové skříňky
Nachází se na levé straně zavazadlového prostoru za víkem.
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek a relé v zavazadlovém prostoru (2016-2020)
| Ne. | Používání |
|---|---|
| 2 | Vyhřívané sedadlo druhé řady vlevo / nepoužívané |
| 3 | Pravé vyhřívané sedadlo druhé řady |
| 4 | Vyhřívaná zrcátka |
| Pět | Zadní dveře |
| 6 | Rozbití skla |
| 7 | Zvedací sklo |
| osm | Logika modulu zadních výklopných dveří |
| devět | Stěrač zadního skla |
| deset | Zadní ventilátor topení, větrání a klimatizace |
| jedenáct | Sedadlo druhé řady |
| 12 | Modul zadních výklopných dveří |
| 13 | Sedadlo třetí řady |
| čtrnáct | Zásuvka pro zadní příslušenství |
| patnáct | Zadní odmlžovač |
| Relé: | |
| jeden | Zadní odmlžovač |
| šestnáct | Zadní dveře |
| 17 | Zvedací sklo |
| 18 | Zadní mlhové světlo (je -li ve výbavě) |
| devatenáct | Zadní mlhové světlo (je -li ve výbavě) |
| dvacet | Vyhřívané zrcátko |
