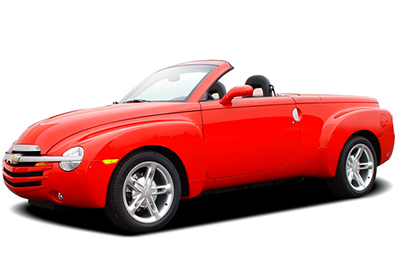

Chevrolet SSR se vyráběl v letech 2003 až 2006. V tomto článku najdete schémata pojistkových skříní Chevrolet SSR 2003, 2004, 2005 a 2006 , získáte informace o umístění pojistkových panelů uvnitř vozu a dozvíte se více o přidělení každé pojistky (uspořádání pojistek) a relé.
2003-2006 Rozložení pojistek Chevrolet SSR
Pojistky zapalovače cigaret Chevrolet SSR (elektrická zásuvka) jsou pojistky č. 15 (pomocné napájení 2), č. 46 (vývody příslušenství) v pojistkové skříňce podlahové konzoly a č. 28 (2003-2004) nebo №16 (2005-2006)) ( Zapalovač doutníků), №1 (2005-2006) (pomocný napájecí zdroj 2) v pojistkové skříňce v motorovém prostoru.
Umístění pojistkové skříňky
Je umístěn na středové konzole mezi dvěma sedadly na straně spolujezdce.
Schéma pojistkové skříňky
Reklamní inzeráty
Přidělení pojistek a relé v pojistkovém bloku podlahové konzoly
| Ne. | Používání |
|---|---|
| 3 | Odmlžování zadního okna |
| 4 | Řídicí jednotka nástavby |
| Pět | Odmlžování zadního okna |
| 6 | Modul sedadla řidiče |
| 7 | Řídicí jednotka nástavby |
| devět | Panna |
| deset | Modul dveří řidiče, elektrická zrcátka |
| jedenáct | Zesilovač |
| 12 | Panna |
| 13 | Denní svícení (DRL) |
| čtrnáct | Zadní parkovací světlo na straně řidiče |
| patnáct | Pomocné napájení 2 |
| šestnáct | Zvýšené centrální brzdové světlo |
| 17 | Zadní parkovací světlo na straně spolujezdce |
| devatenáct | Panna |
| dvacet | Panna |
| 21 | Zámky |
| 22 | Panna |
| 23 | Panna |
| 25 | Panna |
| 26 | Panna |
| 27 | Systém HomeLink |
| 28 | Modul střešních dveří |
| 29 | Řídicí modul převodovky |
| 31 | Řídicí jednotka nástavby |
| 32 | Dálkové bezklíčové ovládání (RKE) |
| 33 | Stěrače |
| 34 | Stoplamps |
| 35 | Panna |
| 36 | Klimatizace, odemykání dveří řidiče |
| 37 | Přední parkovací světla |
| 38 | Indikátor na straně řidiče |
| 39 | Systém ovládání klimatizace |
| 40 | Řídicí jednotka nástavby |
| 41 | Rádio |
| 42 | Parkovací světla přívěsu |
| 43 | Indikátor na straně spolujezdce |
| 44 | Panna |
| 46 | Zásuvky pro příslušenství |
| 47 | Zapalování |
| 48 | Panna |
| 49 | Panna |
| padesáti | Řídicí jednotka nástavby, zapalování |
| 51 | Brzdy |
| 52 | Panna |
| Relé | |
| 18 | Zámky |
| 24 | Otevřít |
| třicet | Parkovací světla |
| 45 | Odmrazovač zadního okna, elektricky vyhřívaná vnější zrcátka |
| Jistič | |
| jeden | Modul střechy a dveří |
| 2 | Střešní čerpadlo |
| osm | Elektrická sedadla |
Umístění pojistkové skříňky
Je umístěn v motorovém prostoru (na straně řidiče), pod dvěma kapotami.
Reklamní inzeráty
Schéma pojistkové skříňky (2003, 2004)
Přiřazení pojistek a relé v motorovém prostoru (2003, 2004)
| Ne. | Používání |
|---|---|
| jeden | Klimatizace |
| 2 | Automatický řídicí systém zámku řazení |
| 3 | Kazeta, palivový systém |
| 4 | Zapalování |
| Pět | Vstup |
| 6 | Zapalování |
| 7 | Dálková světla na straně řidiče |
| osm | Dálková světla na straně spolujezdce |
| devět | Zapalování |
| deset | Sdružený přístroj, Informační centrum řidiče (DIC) |
| jedenáct | Potkávací světla na straně řidiče |
| 12 | Potkávací světlomet na straně spolujezdce |
| 13 | Řídicí modul pohonu (PCM) |
| čtrnáct | Systém airbagů |
| patnáct | Řídicí jednotka nástavby |
| šestnáct | Ovládání nástavby, zapalování |
| 17 | Stoplamp / indikátory na straně řidiče |
| 18 | Brzdová světla / kontrolky na straně spolujezdce |
| devatenáct | Nouzová světla |
| dvacet | Ovládání pohonu škrticí klapky (TAC) |
| 21 | Mlhovky |
| 22 | Roh |
| 23 | Vstřikovač A |
| 24 | Vstřikovač B |
| 25 | Kyslíkový senzor A |
| 26 | Kyslíkový senzor B |
| 27 | Ostřikovač čelního skla |
| 28 | Zapalovač |
| 29 | Řídicí modul pohonu (PCM) |
| třicet | Panna |
| 31 | Uvolnění krytu nákladu |
| 32 | Výstražná světla |
| 33 | Stoplamps |
| 44 | Ventilátor chlazení motoru |
| 45 | Ventilátor klimatizace |
| 46 | Zapalování A. |
| 47 | Zapalování B |
| 48 | Protiblokovací brzdový systém (ABS) |
| 49 | Tělesná pojistka |
| Relé | |
| 34 | Klimatizace |
| 35 | Palivové čerpadlo |
| 36 | Mlhovky |
| 37 | Dálková světla |
| 38 | Uvolnění krytu nákladu |
| 39 | Roh |
| 40 | Ostřikovač čelního skla |
| 41 | Modul ovládání světlometů |
| 42 | Zapalování |
| 43 | Vstup |
Reklamní inzeráty
Schéma pojistkové skříňky (2005, 2006)
Přiřazení pojistek a relé v motorovém prostoru (2005, 2006)
| Ne. | Používání |
|---|---|
| jeden | Pomocné napájení 2 |
| 2 | Dálková světla na straně spolujezdce |
| 3 | Potkávací světlomet na straně spolujezdce |
| 4 | Dálková světla na straně řidiče |
| Pět | Potkávací světla na straně řidiče |
| 6 | Uvolnění krytu nákladu |
| 7 | Řídicí modul převodovky / kazety |
| osm | Řídicí jednotka nástavby |
| devět | Ostřikovač čelního skla |
| deset | Stoplamp / indikátory na straně řidiče |
| jedenáct | Palivové čerpadlo |
| 12 | Mlhovky |
| 13 | Stoplamps |
| čtrnáct | Modul ovládání světlometů (HDM) |
| patnáct | Brzdová světla / kontrolky na straně spolujezdce |
| šestnáct | Zapalovač |
| 17 | Výstražná světla |
| 18 | Cívky |
| devatenáct | Ovládání nástavby, zapalování 1 |
| dvacet | Vstup |
| 21 | Systém airbagů |
| 22 | Roh |
| 23 | Zapalování E |
| 24 | Sdružený přístroj, Informační centrum řidiče (DIC) |
| 25 | Automatický řídicí systém zámku řazení |
| 26 | Zpětné světlomety, zamykání |
| 27 | Řídicí modul motoru |
| 28 | Kyslíkový senzor B |
| 29 | Vstřikovač B |
| třicet | Klimatizace |
| 31 | Řídicí modul motoru (ECM), řídicí modul převodovky (TCM) |
| 32 | Přenos |
| 33 | Motor 1 |
| 34 | Řídicí modul motoru, elektronický ovladač brzd |
| 35 | Kyslíkový senzor A |
| 36 | Vstřikovač A |
| 37 | Ventilátor chlazení motoru |
| 38 | Protiblokovací brzdový systém (ABS) |
| 39 | Zapalování A. |
| 40 | Ventilátor klimatizace |
| 41 | Zapalování B |
| 42 | Hnací ústrojí |
| 43 | Vstup |
| 44 | Palivové čerpadlo |
| 45 | Uvolnění krytu nákladu |
| 46 | Ostřikovač čelního skla |
| 47 | Modul ovládání světlometů (HDM) |
| 48 | Mlhovky |
| 49 | Dálková světla |
| padesáti | Roh |
| 51 | Klimatizace |
| 52 | Baterie palubní desky |
Reklamní inzeráty
V oblasti, kde je střecha kabrioletu uložena, když je otevřená, se nachází reléové centrum
Otevřete horní část kabrioletu, dokud nebudou střešní válec a panel víka zavazadlového prostoru svislé, abyste dosáhli na horní úložnou oblast kabrioletu, jak je znázorněno na obrázku.
Vyhledejte vodotěsný box, ve kterém je umístěn střed relé, a odstraňte čtyři matice, které připevňují kryt k zadní části kokpitu.
Stiskněte jazýčky na bocích krytu a zvednutím kryt sejměte.
Najděte střed relé uvnitř krabice. Je umístěn na straně řidiče vozidla. Stiskněte jazýčky na obou koncích krytu středního relé a zvednutím jej vyjměte.
Opačným postupem nainstalujte zpět kryt středového relé a zavřete vodotěsné pouzdro.
