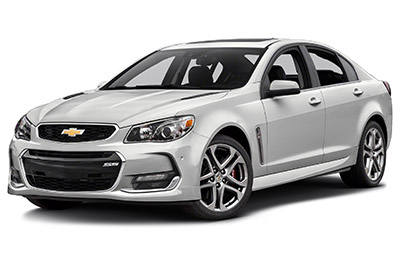

Chevrolet SS byl vyroben v letech 2013 až 2018. V tomto článku najdete schémata pojistkových skříní Chevrolet SS 2013, 2014, 2015, 2016, 2017 a 2018 , získáte informace o umístění pojistkových panelů uvnitř vozu a dozvíte se o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Chevrolet SS 2013-2018
Pojistky zapalovače cigaret Chevrolet SS (napájecí zásuvka) jsou pojistky F36 (zadní zásuvka příslušenství), F37 ( zásuvka vnitřního příslušenství) a F38 (zapalovač cigaret) v palivovém boxu. Pojistky zavazadlového prostoru.
Pojistková skříňka palubní desky
Umístění pojistkové skříňky
Je umístěn na boku palubní desky, za krytem.
Schéma pojistkové skříňky
Přiřazení pojistek a relé na přístrojové desce
| Ne. | Používání |
|---|---|
| F1 | Modul ovládání těla 1 |
| F2 | Diagnostický spojovací konektor |
| F3 | Vypínací solenoid LPG |
| F4 | Modul ovládání těla 2 |
| F5 | Spínač zapalování |
| F6 | Elektrický zámek řízení |
| CB7 | Nepoužívá |
| F8 | Nepoužívá |
| F9 | Nepoužívá |
| F10 | Nepoužívá |
| F11 | Shunt 1 |
| F12 | Airbag / automatická detekce cestujících |
| F13 | Přístrojová deska |
| F14 | Řídicí modul HVAC |
| F15 | Dešťový senzor |
| F 16 | Modul ovládání těla 3 |
| F17 | Vypínací solenoid LPG |
| F18 | Nepoužívá |
| F19 | Podsvícení SWC |
| F20 | Nepoužívá |
| F21 | Nepoužívá |
| F22 | Shunt 2 |
| F23 | Modul ovládání těla 4 |
| F24 | Modul ovládání těla 5 |
| F25 | Modul ovládání těla 6 |
| CB26 | Nepoužívá |
| F27 | Řídicí modul těla 8 |
| F28 | Fanoušek |
| F29 | Příslušenství |
| F30 | Řídicí modul karoserie 7 |
| Relé | |
| R1 | Logistika |
| R2 | Vypínací solenoid LPG 1 |
| R3 | Vypínací solenoid LPG 2 |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Je umístěn v motorovém prostoru na pravé straně vozidla.
Reklamní inzeráty
Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Používání |
|---|---|
| F1 | Vyhřívaná zrcátka |
| F2 | Nepoužívá |
| F3 | Zadní odmlžovač |
| F4 | Nepoužívá |
| F5 | Bodová lampa vpravo |
| F6 | Sedadlo řidiče |
| F7 | Čerpadlo ostřikovače čelního skla |
| F8 | Elektrické sedadlo spolujezdce |
| F9 | EMER / VEH / FT / LP |
| F10 | Nepoužívá |
| F11 | Svítilny |
| F12 | Ostřikovače světlometů |
| F13 | Levá bodová lampa |
| F14 | ABS čerpadla |
| F15 | Ventily ABS |
| F 16 | Nepoužívá |
| F17 | Nepoužívá |
| F18 | Vyhřívaná přední sedadla |
| F19 | Nepoužívá |
| F20 | Nepoužívá |
| F21 | Spínač okna spolujezdce |
| F22 | Stěrač zadního skla |
| F23 | Střešní okno |
| F24 | Stěrače |
| F25 | Automatická detekce cestujících / sdružené zapalování přístrojů |
| F26 | Zapalování LRBEC |
| F27 | Nepoužívá |
| F28 | I-V8 zapalování / vstřikovače |
| F29 | Řídicí modul motoru-V8, zapalování Odd-V6 / EMIS |
| F30 | Nepoužívá |
| F31 | Nepoužívá |
| F32 | 2014-2015: Mlhovky |
| F33 | Zapalování-IP / TĚLO |
| F34 | Řídicí modul palivového systému |
| F35 | Nepoužívá |
| F36 | EXKL |
| F37 | EMIS 2 / allumage Even-V6 |
| F38 | Řídicí modul motoru-V6, vstřikovače / zapalování Odd-V8 |
| F39 | INCLR čerpadlo |
| F40 | Nepoužívá |
| F41 | Modul řízení elektrického posilovače řízení / převodovky |
| F42 | Startér |
| F43 | Nepoužívá |
| F44 | Phare HID gauche |
| F45 | Pravý HID světlomet |
| F46 | Levé a pravé dálkové světlomety |
| F47 | Roh |
| F48 | Ventilátor chlazení motoru |
| F49 | Automatické nastavení sklonu světlometů |
| F50 | Zapalování řídicího modulu převodovky |
| F51 | Zapalování řídicího modulu motoru |
| F52 | Brzdové vakuové čerpadlo |
| F53 | Spojka kompresoru klimatizace |
| F54 | Řídicí modul odpařovače |
| Relé | |
| R1 | Svítilny |
| R2 | Ostřikovače světlometů |
| R3 | Čerpadlo ostřikovače zadního skla |
| R4 | Čerpadlo ostřikovače předního skla |
| R5 | Zadní odmlžovač |
| R6 | Ovládání předních stěračů |
| R7 | Rychlost stěrače |
| R8 | Řídicí modul motoru |
| R9 | Nepoužívá |
| R10 | INCLR čerpadlo |
| R11 | Nepoužívá |
| R12 | Ovládání zadních stěračů |
| R13 | Mlhovky |
| R14 | Potkávací světlomety |
| R15 | Dálková světla |
| R16 | Vstup |
| R17 | Run / Crank |
| R18 | Brzdové vakuové čerpadlo |
| R19 | Ovládání klimatizace |
| R20 | Roh |
| * Relé R3, R4, R12, R13 a R20 jsou relé montovaná na desku plošných spojů. |
Pojistková skříňka v zadním prostoru
Umístění pojistkové skříňky
Je umístěn na levé straně kufru za víkem, nad baterií.
Reklamní inzeráty
Schéma pojistkové skříňky
Přiřazení pojistek a relé v zavazadlovém prostoru
| Ne. | Používání |
|---|---|
| F1 | Levé přední / zadní okno řidiče |
| F2 | EMER / VEH / ACCY |
| F3 | Uvolnění kufru |
| F4 | Pasivní vstup Pasivní start-BATT 2 |
| F5 | Rádio |
| F6 | Nepoužívá |
| F7 | Nepoužívá |
| F8 | Řídicí modul palivového systému |
| F9 | MRTD |
| F10 | Blikající světla palubního víka / modul EDI |
| F11 | Pomocná baterie |
| F12 | Nepoužívá |
| F13 | Nepoužívá |
| F14 | Zábava na zadních sedadlech |
| F15 | Automatické nastavení sklonu světlometů |
| F 16 | Nepoužívá |
| F17 | Nepoužívá |
| F18 | OnStar |
| F19 | Zrcadlový / okenní modul |
| F20 | Solenoid odvzdušnění kazety |
| F21 | Pasivní vstup Pasivní start-BATT 1 |
| F22 | Modul paměťové sedačky |
| F23 | Zesilovač |
| F24 | Přední / zadní pravé okno spolujezdce |
| F25 | Elektrická parkovací brzda |
| F26 | Modul zadních výklopných dveří |
| F27 | Zapnutí fotoaparátu |
| F28 | Zapnutí předního větracího sedadla |
| F29 | Zapalování modulu přívěsu |
| F30 | Pokročilá pomoc při parkování / upozornění na zónu v slepém prostoru |
| F31 | Řídicí modul motoru |
| F32 | Pomocná měřidla |
| F33 | Zachované napájení příslušenství |
| F34 | Detekce napětí baterie |
| F35 | Motor zadních výklopných dveří |
| F36 | Zásuvka pro zadní příslušenství |
| F37 | Zásuvka pro interiérové doplňky |
| F38 | Zapalovač |
| F39 | Nepoužívá |
| F40 | Modul přívěsu |
| Relé | |
| R1 | Uvolnění kufru |
| R2 | Příslušenství |
| R3 | Nepoužívá |
| R4 | Kurs |
| R5 | Nepoužívá |
| R6 | Zachované napájení příslušenství |
| R7 | Logistika |
| R8 | Nepoužívá |
| R9 | Nepoužívá |
| R10 | 2013-2014: nepoužito 2015-2018: výfukový ventil |
| R11 | 2013-2014: Dětské zámky 2015-2018: nepoužíváno |
| * Relé R1, R2, R3 a R5 jsou relé montovaná na desku plošných spojů. |
