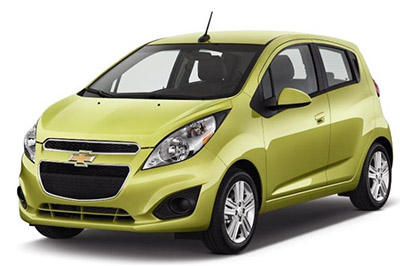

V tomto článku uvažujeme o třetí generaci Chevrolet Spark (verze EU), vyráběné v letech 2010 až 2015 (M300). Zde najdete schémata pojistkových skříněk evropské verze Chevrolet Spark 2010, 2011, 2012, 2013, 2014 a 2015 , získáte informace o umístění pojistkových panelů uvnitř vozu a dozvíte se více o přiřazení každé pojistky (uspořádání pojistek) ) a relé.
Contents
Rozložení pojistek Chevrolet Spark (verze EU) 2010-2015
Pojistka zapalovače cigaret (napájecí zásuvka) Chevrolet Spark (verze EU) je pojistka č. 21 v pojistkové skříňce palubní desky.
Pojistková skříňka palubní desky
Umístění pojistkové skříňky
Je umístěn na palubní desce, za krytem nalevo od volantu.
Schéma pojistkové skříňky
Přidělení pojistek na přístrojové desce
| Ne. | Obvod |
|---|---|
| jeden | Stěrač zadního skla |
| 2 | Vnější zrcátko zpětné zrcátko |
| 3 | Světlomet |
| 4 | Elektrický OSRVM |
| Pět | Zámek |
| 6 | Přední stěrač |
| 7 | – |
| osm | Couvací světla |
| devět | Indikátory |
| deset | Zadní odmlžovač |
| jedenáct | Zadní mlhová světla |
| 12 | Přístrojová deska |
| 13 | Řídicí modul motoru ventilátoru |
| čtrnáct | Airbag |
| patnáct | Konektor proti krádeži / datový odkaz |
| šestnáct | Řídicí modul převodovky |
| 17 | Elektricky ovládaná zadní okna |
| 18 | Rádio / dálkový bezklíčový vstup / dálkový vstup |
| devatenáct | Řídicí modul motoru (ECM) / ochrana proti krádeži |
| dvacet | Topná rohož |
| 21 | Zapalovač |
| 22 | Brzdové světlo |
| 23 | Vstup |
| 24 | Rádio / hodiny / dálkový bezklíčový vstup |
| 25 | Airbag |
| 26 | Vnitřní osvětlení |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Je umístěn v motorovém prostoru.
Reklamní inzeráty
Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Obvod |
|---|---|
| jeden | Palivové čerpadlo |
| 2 | Relé parkovacího světla |
| 3 | Relé nízkých otáček ventilátoru |
| 4 | Vysokorychlostní ventilátor |
| Pět | Klimatizace |
| 6 | Relé s vysokou rychlostí ventilátoru |
| 7 | Relé klimatizace |
| osm | ABS 2 |
| devět | Levé parkovací světlo |
| deset | Pravé parkovací světlo |
| jedenáct | Přední mlhové světlo |
| 12 | Nízká rychlost ventilátoru |
| 13 | ABS 1 |
| čtrnáct | Relé předních mlhových světel |
| patnáct | Relé palivového čerpadla |
| šestnáct | Náhradní pojistka |
| 17 | Relé dálkových světel |
| 18 | Dálková světla |
| devatenáct | Potkávací světlo světlometu vlevo |
| dvacet | Pravá potkávací světla |
| 21 | Náhradní pojistka |
| 22 | Náhradní pojistka |
| 23 | Zapalování 2 / startér |
| 24 | Zapalování 1 / příslušenství |
| 25 | Výstražná světla |
| 26 | Roh |
| 27 | Relé potkávacích světel |
| 28 | Relé houkačky |
| 29 | Relé hlavního motoru |
| třicet | Zapalování |
| 31 | EMS 1 |
| 32 | EMS 2 |
| 33 | Baterie palubní desky |
| 34 | – |
| 35 | Přední okno |
| 36 | Relé předního okna |
| 37 | Řídicí modul motoru |
| 38 | – |
| 39 | Náhradní pojistka |
