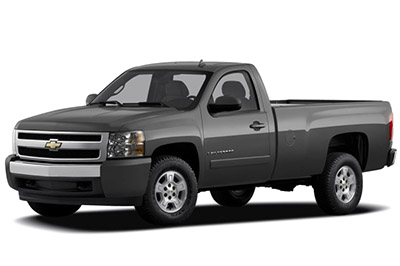

V tomto článku uvažujeme o druhé generaci Chevroletu Silverado, vyráběné v letech 2007 až 2013. Zde najdete diagramy pojistkových skříní Chevrolet Silverado 2007, 2008, 2009, 2010, 2011, 2012, 2013 , získáte informace o ‚umístění pojistky panely uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
2007-2013 Chevrolet Silverado Pojistkové uspořádání
Pojistky zapalovače cigaret / zásuvky Chevrolet Silverado jsou pojistky č. 2 ( zadní zásuvka pro příslušenství) a č. 16 (zásuvka pro příslušenství) v pojistkové skříňce palubní desky.
Pojistková skříňka palubní desky
Umístění pojistkové skříňky
Je umístěn na straně řidiče na palubní desce, za krytem.
Schéma pojistkové skříňky
Přidělení pojistek na přístrojové desce
| № / Jméno | Používání |
|---|---|
| jeden | Zadní sedadla |
| 2 | Zásuvka pro zadní příslušenství |
| 3 | Ovládání na volantu Podsvícení |
| 4 | Modul dveří řidiče |
| Pět | Dome světla, ukazatele na straně řidiče |
| 6 | Indikátor na straně řidiče, Stoplamp |
| 7 | Osvětlení zadní palubní desky |
| osm | Indikátor na straně spolujezdce, Stoplamp |
| devět | 2007-2008: Univerzální domácí dálkové ovládání 2009-2013: modul dveří spolujezdce, odemykání řidiče |
| deset | Elektrický zámek dveří 2 (funkce odemykání) |
| jedenáct | Elektrický zámek dveří 2 (funkce zámku) |
| 12 | Stoplamps, zvýšený centrální brzdový světlomet |
| 13 | Ovládání klimatizace vzadu |
| čtrnáct | Zrcadlo moci |
| patnáct | Řídicí modul karoserie (BCM) |
| šestnáct | Zásuvky pro příslušenství |
| 17 | Vnitřní lampy |
| 18 | Elektrické zamykání dveří 1 (funkce odemykání) |
| devatenáct | Zábava na zadních sedadlech |
| dvacet | Ultrazvukový zadní parkovací asistent, elektrické dveře zavazadlového prostoru |
| 21 | Elektrický zámek dveří 1 (funkce zámku) |
| 22 | Informační centrum řidiče (DIC) |
| 23 | Stěrač zadního skla |
| 24 | Chlazená sedadla |
| 25 | Modul sedadla řidiče, dálkový systém bezklíčového vstupu |
| 26 | Elektrické zamykání dveří řidiče (funkce odemykání) |
| Jistič | |
| LT DR | Jistič elektrického okna na straně řidiče |
| Konektor kabelového svazku | |
| LT DR | Připojení kabelového svazku dveří řidiče |
| TĚLO | Konektor kabelového svazku |
| TĚLO | Konektor kabelového svazku |
Reklamní inzeráty
Pojistková skříňka uprostřed palubní desky
Je umístěn pod palubní deskou, vlevo od sloupku řízení.
| Konektor kabelového svazku | Používání |
|---|---|
| TĚLO 2 | Konektor kabelového svazku 2 |
| TĚLO 1 | Konektor kabelového svazku 1 |
| TĚLO 3 | Konektor kabelového svazku 3 |
| HEADLINER 3 | Konektor kabelového svazku 3 |
| HEADLINER 2 | Konektor kabelového svazku 2 |
| HEADLINER 1 | Konektor kabelového svazku 1 |
| SEO / UPFITTER | Speciální vybavení Možnost dodatečného vybavení konektoru kabelového svazku |
| Jistič | |
| CB1 | Elektrický jistič okna na straně spolujezdce |
| CB2 | Jistič sedadla spolujezdce |
| CB3 | Jistič sedadla řidiče |
| CB4 | Zadní posuvné okno |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Reklamní inzeráty
Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru
| № / Jméno | Používání |
|---|---|
| jeden | Signál zastavení / odbočení přívěsu vpravo |
| 2 | Elektronické ovládání odpružení, automaticky regulovaný výfuk |
| 3 | Signál zastavení / odbočení levého přívěsu |
| 4 | Ovládání motoru |
| Pět | Řídicí modul motoru, ovládání škrticí klapky |
| 6 | Ovladač brzdy přívěsu |
| 7 | Přední podložka |
| osm | Senzor kyslíku |
| devět | Protiblokovací brzdový systém 2 |
| deset | Zpětná světla přívěsu |
| jedenáct | Potkávací světla na straně řidiče |
| 12 | Řídicí modul motoru (baterie) |
| 13 | Vstřikovače paliva, zapalovací cívky (pravá strana) |
| čtrnáct | Řídicí modul převodovky (baterie) |
| patnáct | Zpětná světla pro vozidla |
| šestnáct | Potkávací světlomet na straně spolujezdce |
| 17 | Kompresor klimatizace |
| 18 | Kyslíkové senzory |
| devatenáct | Ovládání převodovky (zapalování) |
| dvacet | Palivové čerpadlo |
| 21 | Řídicí modul palivového systému |
| 22 | Nepoužívá |
| 23 | Nepoužívá |
| 24 | Vstřikovače paliva, zapalovací cívky (levá strana) |
| 25 | Parkovací světla přívěsu |
| 26 | Obrysová světla na straně řidiče |
| 27 | Parkovací světla na straně spolujezdce |
| 28 | Mlhovky |
| 29 | Roh |
| třicet | Dálková světla na straně spolujezdce |
| 31 | Denní svícení (DRL) |
| 32 | Dálková světla na straně řidiče |
| 33 | Světla pro denní svícení 2 |
| 34 | Střešní okno |
| 35 | Systém zapalování klíčů, systém proti krádeži |
| 36 | Stěrač |
| 37 | Použití SEO B2 Upfitter (baterie) |
| 38 | Nastavitelné elektrické pedály |
| 39 | Ovládání klimatizace (baterie) |
| 40 | Systém airbagů (zapalování) |
| 41 | Zesilovač |
| 42 | Audio systém |
| 43 | Různé (zapalování), tempomat |
| 44 | Nepoužívá |
| 45 | Systém airbagů (baterie) |
| 46 | Skupina panelu |
| 47 | PTO |
| 48 | Teplotní zrcátko pomocného ovládání klimatizace (zapalování) |
| 49 | Vyvýšený střed Stoplamp (CHMSL) |
| padesáti | Zadní odmlžovač |
| 51 | Vyhřívaná zrcátka |
| 52 | Používání zesilovače SE0B1 (baterie) |
| 53 | Zapalovač cigaret, zásuvka pro příslušenství |
| 54 | Pomocí kompresoru automatické regulace hladiny |
| 55 | Ovládání klimatizace (zapalování) |
| 56 | Řídicí modul motoru, sekundární palivové čerpadlo (zapalování) |
| Pojistky J-Case | |
| 57 | Chladicí ventilátor 1 |
| 58 | Nepoužívá |
| 59 | Odolný protiblokovací brzdový systém |
| 60 | Chladicí ventilátor 2 |
| 61 | Protiblokovací systém brzd 1 |
| 62 | Vstup |
| 63 | Stud 2 (brzdy přívěsu) |
| 64 | Elektrické centrum na levém autobusu 1 |
| 65 | Nepoužívá |
| 66 | Vyhřívaný / nepoužitý systém ostřikovačů |
| 67 | Pohon všech kol / rozvodovka |
| 68 | Čep 1 (napájení přívěsu na konektor přívěsu) (nutná volitelná pojistka -40A) |
| 69 | Elektrické centrum uprostřed autobusu 1 |
| 70 | Dmychadlo klimatizace |
| 71 | Nepoužívá |
| 72 | Elektrické centrum na levém autobusu 2 |
| Relé | |
| FAN Ahoj | Vysokorychlostní chladicí ventilátor |
| FAN LO | Nízkootáčkový chladicí ventilátor |
| VENTILÁTOR CNTRL | Ovládání chladicího ventilátoru |
| HDLP LO / HID | Potkávací |
| SVĚTLOMET | Přední mlhová světla |
| Klimatizace CMPRSR | Kompresor klimatizace |
| STRTR | Vstup |
| PWR / TRN | Hnací ústrojí |
| PMP PALIVO | Palivové čerpadlo |
| LAMP PRK | Parkovací světla |
| ZADNÍ KOSTUM | Zadní odmlžovač |
| RUN / CRNK | Spínaný výkon |
Reklamní inzeráty
Hybridní pojistkový blok pomocného motorového prostoru
Pojistkový blok je umístěn v motorovém prostoru poblíž přední části vozidla.
Hybridní pojistkový blok pomocného motorového prostoru
| № / Jméno | Používání |
|---|---|
| jeden | ACPO (pouze SUV) |
| 2 | BECM FAN |
| 3 | Accius |
| 4 | CABINE HTR PMP |
| Pět | PRÁZDNÝ |
| 6 | CHLADICÍ ČERPADLO |
| 7 | EPS |
| osm | Řídicí modul hnacího motoru / generátoru 1 |
| devět | Řídicí modul hnacího motoru / generátoru 2 |
| deset | BECM |
| Pojistky J-Case | |
| VENTILÁTOR 1 | Chladicí ventilátor 1 |
| TRANS ČERPADLO | Čerpadlo pomocné převodové kapaliny |
| VENTILÁTOR 2 | Chladicí ventilátor 2 |
| CABINE HTR PMP | Kabinové topné čerpadlo |
| Relé | |
| KABINOVÉ ČERPADLO HTR | Kabinové topné čerpadlo |
| CHLADICÍ ČERPADLO | Čerpadlo chladicí kapaliny |
| NÍZKÝ VENTILÁTOR | Relé nízké rychlosti ventilátoru |
| VENTILÁTOR MID 1 | Střední ventilátor 1 |
| FAN Ahoj | Relé vysokorychlostního ventilátoru chlazení |
| MID FAN 2 | Střední 2 chladicí ventilátor |
| VENTILÁTOR CNTRL | Ovládání chladicího ventilátoru |
