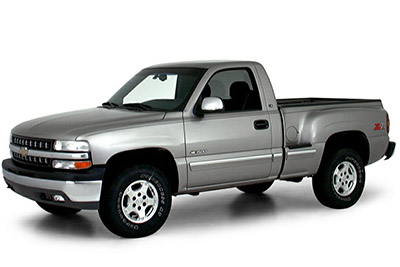

V tomto článku uvažujeme o první generaci Chevroletu Silverado, vyráběné v letech 1999 až 2007. Zde najdete schémata pojistek Chevrolet Silverado 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 a 2007 , získáte informace o umístění pojistkových panelů uvnitř vozu a dozvíte se více o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Uspořádání pojistek Chevrolet Silverado 1999-2007
Pojistky zapalovače cigaret / zásuvky Chevrolet Silverado jsou umístěny v pojistkové skříňce v motorovém prostoru (viz pojistky „AUX PWR“ a „CIGAR“ / „CIG LTR“).
Umístění pojistkové skříňky
Přístrojová deska
Pojistková skříňka je umístěna na straně řidiče na přístrojové desce za krytem.
Reléová skříňka středové palubní desky
Středový ovládací panel palubní desky je umístěn pod palubní deskou, nalevo od sloupku řízení.
Motorový prostor
Pojistkový blok pomocného elektrického chladicího ventilátoru
Je umístěn v motorovém prostoru na straně řidiče vozidla vedle pojistkové skříňky pod kapotou.
Schémata pojistkových skříní
Reklamní inzeráty
1999, 2000, 2001, 2002
Přístrojová deska
Přidělení pojistek na přístrojové desce (1999-2002)
| Příjmení | Používání |
|---|---|
| CVC 1 | Systém ovládání klimatizace |
| IGN 3 | Zapalování, elektrická sedadla |
| BRZDA | Protiblokovací brzdový systém |
| HTR klimatizace | Systém ovládání klimatizace |
| IGN 0 | Displej PRND321, počítadlo kilometrů, PCM |
| PLAVBA | Tempomat, sestava přístrojové desky |
| Pohon 4 kol | Systém pohonu všech kol, pomocná baterie |
| PROHLÍDKA | Vnější světla, blinkry, výstražná světla |
| RR STĚRAČ | Nepoužívá |
| WS WPR | Stěrače |
| TOTO IGN | Možnost zvláštní výbavy, zapalování, manuálně volitelná jízda |
| SPST | Vnitřní lampy |
| IGN 1 | Zapalování, palubní deska |
| SEO PŘÍSLUŠENSTVÍ | Volitelné příslušenství speciálního vybavení, mobilní telefon |
| BODY L | Relé napájení příslušenství zachováno |
| KLIKA | Spouštěcí systém |
| VZDUCHOVÁ TAŠKA | Airbag |
| ZRCADLO / ZÁMEK | Elektrická zrcátka, elektrické zamykání dveří |
| SEDADLO | Elektrický jistič sedadla |
| DRLOCK | Elektrické dveřní zámky |
| RAP # 1 | Relé napájení příslušenství zachováno |
| ZÁMEK | Elektrické dveřní zámky |
| INT PRK | Vnitřní lampy |
| OTEVŘÍT | Elektrické dveřní zámky |
| ODBLOKOVÁNÍ DRV | Elektrické relé zámku dveří |
| DVEŘE L | Elektrické relé zámku dveří |
| PWR WDO | Elektrický okenní jistič |
| RDO 1 | Audio systém |
| RAP # 2 | Nepoužívá |
| ZÁMEK | Elektrické relé zámku dveří |
| OTEVŘÍT | Elektrické relé zámku dveří |
Reléová skříňka středové palubní desky
Reléová skříňka středové palubní desky (1999-2002)
| Příjmení | Používání |
|---|---|
| SEO | Možnost speciální výbavy |
| HTDST | Vyhřívaná sedadla |
| NÁHRADA 4 | Nepoužívá |
| MARNOST | Zapojení střešního obložení |
| UPOUTÁVKA | Zapojení brzdy přívěsu |
| PWRST | Elektrická sedadla |
| NÁHRADA 5 | Nepoužívá |
| SPOJKA | Spínač spojky manuální převodovky |
| UPF | Upfitter |
| PARKOVÁ SVĚTLO | Parkovací světla (relé) |
| FRT PRK EXPT | Nepoužívá se (pojistka) |
| SL JÍZDA | Ručně volitelný přepínač pohonu |
| NÁHRADA 2 | Nepoužívá |
| RR PRK LP | Nepoužívá se (relé) |
| RR FOG LP | Nepoužívá se (relé) |
| NÁHRADA 3 | Nepoužívá |
| INADV PWR | Průtok vnitřního osvětlení |
| CTSY LP | Zdvořilostní lampy |
| CELNÍ TELEFON | Zapojení mobilního telefonu |
Reklamní inzeráty
Motorový prostor
* 1: INJ B – benzínový a naftový motor
* 2: ECM I – benzínový motor; ECMRPV – dieselový motor
* 3:02 A – benzínový motor; FUEL HT – dieselový motor
* 4:02 B – benzínový motor; ECM I – dieselový motor
Přiřazení pojistek a relé v motorovém prostoru (1999-2002)
| Příjmení | Používání |
|---|---|
| ŽHAVÍCÍ SVÍČKA | Žhavicí svíčky a ohřívač nasávaného vzduchu |
| OSOBNÍ KRMENÍ | Příslušenství pro přívod paliva |
| STUDIE č. 1 | Napájecí zdroj pro příslušenství / napájecí zdroj pro kabely přívěsu |
| břišní svaly | Protiblokovací brzdy |
| IGN A. | Spínač zapalování |
| VZDUCH | AIR systém |
| RAP # 1 | Zachované příslušenství – elektrická zrcátka, elektrická zrcátka, elektricky ovládaná zpětná zrcátka, elektricky ovládaná sedadla |
| IGN B | Spínač zapalování |
| RAP # 2 | Nepoužívá |
| STUDIE # 2 | Napájení příslušenství / zapojení přívěsu Napájení brzdy |
| NÁHRADNÍ | Náhradní pojistka |
| TRL R TRN | Zapojení přívěsu signálního světla doprava |
| TRL L TRN | Zapojení přívěsu signálního světla doleva |
| IGN 1 | Zapalování, ovládání paliva (relé) |
| INJB | Zapalování, ovládání paliva |
| VSTUP | Startér (relé) |
| PARK LP | Parkovací světla |
| HVAC FRT | Systém ovládání klimatizace |
| STOP LP | Venkovní lampy, Stoplamps |
| ECM I | PCM |
| ECMRPV | Ovládání paliva, ECM |
| CHMSL | Středový vysoký stoplamp |
| ZASTAVENÍ VOZIDLA | Brzdová světla, tempomat |
| TRL B / U | Zapojení nouzového světla přívěsu |
| INJ A. | Ovládání paliva, zapalování |
| RR VZT | Nepoužívá |
| VEH B / U | Nouzová světla vozidla |
| OD 1 | Ovládací prvky motoru, odvzdušnění kanystru, palivový systém |
| ATD | Elektronické ovládání plynu |
| IGN E | Relé kompresoru klimatizace, odmlžovač zadního okna, denní svícení, AIR systém |
| B / U LP | Zpětná světla, systém ovládání zámku automatického řazení |
| ATC | Automatický přenosový box |
| RR DEFOG | Odmlžovač zadního okna, vyhřívaná zrcátka (relé) |
| RR PRK | Pravá zadní parkovací světla |
| ECM B | PCM |
| F / PMP | Relé palivového čerpadla) |
| 02 A. | Kyslíkové senzory |
| HT PALIVO | Ovládání ohřívače paliva, žhavicí svíčky a ohřívače sání |
| 02 B | Kyslíkové senzory |
| LR PRK | Levá zadní parkovací světla |
| RR DEFOG | Odmlžování zadního okna, vyhřívaná zrcátka |
| HDLP | Světlomety (relé) |
| TRL PRK | Zapojení přívěsu pro parkovací světla |
| RT HDLP | Rovné světlomety |
| DRL | Denní svícení (relé) |
| NKU MIR | Vyhřívaná zrcátka |
| LT HDLP | Přední světla vlevo |
| Klimatizace | Klimatizace |
| POMOC PWR | Zapalovač cigaret, pomocné zásuvky |
| SEO 2 | Možnost zvláštního vybavení Napájení, elektrická sedadla, pomocné střešní světlo Mnt |
| SEO 1 | Speciální vybavení Možnost napájení, přídavné světlo na střeše, mobilní telefon, OnStar® |
| DRL | Denní lampy |
| Klimatizace | A / C (relé) |
| Mlha LP | Mlhovky |
| Mlha LP | Mlhová světla (relé) |
| RÁDIO | Audio systém, palubní deska, klimatizace |
| DOUTNÍK | Zapalovač cigaret, pomocné zásuvky |
| RT OTOČENÍ | Směrová světla vpravo |
| BTSI | Automatický řídicí systém zámku řazení |
| LT TOUR | Směrová světla vlevo |
| FR PRK | Přední parkovací světla, boční obrysová světla |
| W / W PMP | Čerpadlo ostřikovače čelního skla |
| ROH | Klakson (relé) |
| IGN C. | Spínač zapalování, palivové čerpadlo, displej PRND321, klika |
| RDO AMP | Nepoužívá |
| HAZ LP | Venkovní lampy, výstražné žárovky |
| EXP LPS | Nepoužívá |
| ROH | Roh |
| CTSY LP | Vnitřní lampy |
| RR WPR | Nepoužívá |
| Potvrdit | Modul ovládání karoserie, dálkový bezklíčový vstup, světlomety |
2003, 2004, 2005
Reklamní inzeráty
Přístrojová deska
Přidělení pojistek na přístrojové desce (2003-2005)
| Příjmení | Používání |
|---|---|
| RR stěrač | Nepoužívá |
| SEO PŘÍSLUŠENSTVÍ | Volitelné příslušenství zvláštního vybavení |
| WS WPR | Stěrače |
| TBC ACCY | Příslušenství ovladače karoserie nákladního vozidla |
| IGN 3 | Zapalování, vyhřívaná sedadla |
| Pohon 4 kol | Systém pohonu všech kol, pomocná baterie |
| HTR klimatizace | Systém ovládání klimatizace |
| ZÁMEK (relé) | Relé elektrického zamykání dveří (funkce zámku) |
| CVC 1 | Systém ovládání klimatizace |
| DVEŘE L | Připojení kabelového svazku dveří řidiče |
| PLAVBA | Tempomat, PTO (PTO) |
| UNLOCK (relé) | Relé elektrického zamykání dveří (funkce odemknutí) |
| RR FOG LP | Nepoužívá |
| BRZDA | Protiblokovací brzdový systém |
| ODEMKNUTÍ ŘIDIČE | Relé elektrického zamykání dveří (funkce odemykání dveří řidiče) |
| IGN 0 | TCM |
| TBC IGN 0 | Řídicí jednotka nástavby |
| VÉH CHMSL | Zvýšené brzdové světlo pro vozidlo a přívěs |
| LT TRLR ST / TRN | Levý ukazatel směru / zastavení přívěsu |
| LT TRN | Levá směrová světla a boční značky |
| ZASTAVENÍ VOZIDLA | Brzdová světla vozidla, brzdový modul, modul elektronického ovládání škrticí klapky |
| RT TRLR ST / TRN | Směrová světla / zastavení přívěsu |
| RT TRN | Směrová světla a boční značky |
| TĚLO | Konektor kabelového svazku |
| DDM | Modul dveří řidiče |
| AUX PWR 2 | Nepoužívá |
| ZÁMKY | Elektrický systém zamykání dveří |
| ATD | Nepoužívá |
| TBC 2C | Řídicí jednotka nástavby |
| LESK | Blikající modul |
| PORTES CB LT | Levý elektrický okenní jistič |
| TBC 2B | Řídicí jednotka nástavby |
| TBC 2A | Řídicí jednotka nástavby |
Reléová skříňka středové palubní desky
Reléová skříňka středové palubní desky (2003-2007)
| přístroj | Používání |
|---|---|
| SEO | Možnost speciální výbavy |
| UPOUTÁVKA | Zapojení brzdy přívěsu |
| UPFIT | Upftter (nepoužívá se) |
| SL JÍZDA | Připojení kabelového svazku řízení |
| HDLR 2 | Konektor pro vedení střechy |
| TĚLO | Konektor vedení karoserie |
| DEFOG | Relé zadního odmlžovače |
| HDLNR 1 | Konektor elektroinstalace čalounění stropu 1 |
| NÁHRADNÍ RELÉ | Nepoužívá |
| CB SEAT | Jistič modulu sedadla řidiče a spolujezdce |
| CB RT DVEŘE | Pravý elektrický okenní jistič |
| NÁHRADNÍ | Nepoužívá |
| INFO | Připojení svazku infotainmentu |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2003-2005)
| Příjmení | Používání |
|---|---|
| ŽHAVÍCÍ SVÍČKA | Žhavicí svíčky a ohřívač nasávaného vzduchu |
| OSOBNÍ KRMENÍ | Příslušenství pro přívod paliva |
| STU D # 1 | Pomocný napájecí zdroj (pouze jednoduchá a naftová baterie) / duální baterie (TP2) Neinstalujte pojistku. |
| MBEC | Centrální napájení centrální sběrnice, přední sedadla, pravá dvířka |
| FANOUŠEK | Přední ventilátor klimatizace |
| LBEC | Napájecí centrum levé sběrnice, dveřní moduly, dveřní zámky, pomocná elektrická zásuvka? Zadní nákladový prostor a palubní deska |
| STUDIUM 2 | Napájení příslušenství / zapojení přívěsu Napájení brzdy |
| břišní svaly | Protiblokovací brzdy |
| VSES / ECAS | Stabilita vozidla |
| IGN A. | Zapalovací výkon |
| IGN B | Zapalovací výkon |
| LBEC 1 | Napájecí středový levý autobus, levé dveře, ovladač karoserie nákladního vozidla, modul směrových světel |
| PARC TRL | Zapojení přívěsu pro parkovací světla |
| RR PARK | Pravá zadní parkovací světla a boční obrysová světla |
| LR PARK | Levá zadní parkovací světla a boční obrysová světla |
| PARK LP | Relé parkovacího světla |
| VSTUP | Spouštěcí relé |
| INTPARK | Vnitřní lampy |
| STOP LP | Stoplamps |
| TBC BATT | Napájení baterie řídicí jednotky nástavby |
| SLUNEČNÍ STŘECHA | Střešní okno |
| SEO B2 | Off road lampy |
| 4WS | Napájení solenoidové kazety / modulu quadrasteer |
| RR VZT | Nepoužívá |
| POMOC PWR | Zásuvka pomocného napájení 7 Konzola |
| IGN 1 | Relé zapalování |
| PCM 1 | Modul řízení hnacího ústrojí |
| ETC / ECM | Elektronické ovládání plynu, elektronický ovladač brzd |
| IGN E | Sdružený přístroj, relé klimatizace, směrová světla / spínač nebezpečí, relé stabilizátoru |
| RTD | Řízení jízdy |
| TRL B / U | Zapojení nouzového světla přívěsu |
| PCM B | Modul řízení pohonného ústrojí, palivové čerpadlo |
| F / PMP | Relé palivového čerpadla) |
| B / U LP | Zpětná světla, řídicí systém zámku řazení automatické převodovky |
| RR DEFOG | Odmlžování zadního okna |
| HDLP-HI | Relé dálkových světel |
| PRVNÍ | Nepoužívá |
| 02B | Kyslíkové senzory |
| VÁŽENÝ PANE | Doplňkový zádržný systém? U stolu |
| FRT PARK | Přední parkovací světla, boční obrysová světla |
| DRL | Denní svícení (relé) |
| TOTO IGN | Relé zadního odmlžovače |
| TBC IGN1 | Zapalování ovladače nástavby |
| Ahoj HDLP-LT | Levý hlavní světlomet |
| LH HID | Nepoužívá |
| DRL | Denní lampy |
| IPC / DIC | Informační centrum řídicího panelu / ovladače |
| HVAC / ECAS | Ovladač klimatizace |
| CIG LTR | Zapalovač |
| Ahoj HDLP-RT | Maják vysoko Bearn-vpravo |
| HDLP-NÍZKÝ | Relé potkávacích světel |
| COMP A / C | Kompresor klimatizace |
| COMP A / C | Relé kompresoru klimatizace |
| RR WPR | Nepoužívá |
| RÁDIO | Audio systém |
| SEO B1 | Centrální autobusová elektrárna, vyhřívaná zadní sedadla, HomeLink |
| LO HDLP-LT | Potkávací světlo levého světlometu |
| BTSI | Systém blokování převodovky brzdy |
| KLIKA | Spouštěcí systém |
| LO HDLP-RT | Potkávací světlo pravého světlometu |
| Mlha LP | Relé mlhových světel |
| Mlha LP | Mlhovky |
| ROH | Relé houkačky |
| W / S PRANÍ | Relé čerpadla ostřikovače |
| W / S PRANÍ | Čerpadlo ostřikovače čelního skla |
| INFO | Zábava OnStar / zadní sedadla |
| RÁDIOVÝ ZESILOVAČ | Rádiový zesilovač |
| RH HID | Nepoužívá |
| ROH | Roh |
| PAE | Nepoužívá |
| PROŠEL JSEM | Modul pohonu všech kol |
| SBA | Přídavný brzdový asistent |
| RVC | Regulované řízení napětí (2005) |
| INJ 2 / 15A | Č. 2 kolejnice pro vstřikování paliva |
| INJ 1 / 15A | Č. 1 kolejnice pro vstřikování paliva |
| 02A / 15A | Kyslíkové senzory |
| 02B / 15A | Kyslíkové senzory |
| IGN 1 | Zapalování 1 |
| ECMHPV / 15A | Řídicí modul motoru |
| PALIVO HT / 15A | Ohřev oleje |
| ECMI / 15A | Řídicí modul motoru |
Pojistkový blok pomocného elektrického chladicího ventilátoru
| Pojistky | Používání |
|---|---|
| VĚTRÁK | Fanoušek |
| VĚTRÁK | Pojistka relé chladicího ventilátoru |
| VĚTRÁK | Pojistka chladicího ventilátoru |
| Relé | |
| CHLAZENÍ / VENTILÁTOR 1 | Relé ventilátoru chlazení 1 |
| CHLAZENÍ / VENTILÁTOR 3 | Relé ventilátoru chlazení 3 |
| CHLAZENÍ / VENTILÁTOR 2 | Relé ventilátoru chlazení 2 |
2006, 2007
Reklamní inzeráty
Přístrojová deska
Přidělení pojistek na přístrojové desce (2006, 2007)
| Příjmení | Používání |
|---|---|
| RR WPR | Nepoužívá |
| SEO PŘÍSLUŠENSTVÍ | Volitelné příslušenství zvláštního vybavení |
| WS WPR | Stěrače |
| TBC ACCY | Příslušenství ovladače karoserie nákladního vozidla |
| IGN 3 | Zapalování, vyhřívaná sedadla |
| Pohon 4 kol | Systém pohonu všech kol, pomocná baterie |
| HTR klimatizace | Systém ovládání klimatizace |
| ZÁMEK (relé) | Relé elektrického zamykání dveří (funkce zámku) |
| CVC 1 | Systém ovládání klimatizace |
| LT DR | Připojení kabelového svazku dveří řidiče |
| PLAVBA | Tempomat, PTO (PTO) |
| UNLCK (relé) | Relé elektrického zamykání dveří (funkce odemknutí) |
| RR FOG LP | Nepoužívá |
| BRZDA | Protiblokovací brzdový systém |
| ŘIDIČ UNLCK | Relé elektrického zamykání dveří (funkce odemykání dveří řidiče) |
| IGN 0 | TCM |
| TBC IGN 0 | Řídicí jednotka nástavby |
| VÉH CHMSL | Zvýšené brzdové světlo pro vozidlo a přívěs |
| LT TRLR ST / TRN | Levý ukazatel směru / zastavení přívěsu |
| LT TRN | Levá směrová světla a boční značky |
| ZASTAVENÍ VOZIDLA | Brzdová světla vozidla, brzdový modul, modul elektronického ovládání škrticí klapky |
| RT TRLR ST / TRN | Směrová světla / zastavení přívěsu |
| RT TRN | Směrová světla a boční značky Riaht |
| TĚLO | Konektor kabelového svazku |
| DDM | Modul dveří řidiče |
| AUX PWR 2, M / GATE | Nepoužívá |
| LCKS | Elektrický systém zamykání dveří |
| ECC, TPM | Systém monitorování tlaku v pneumatikách |
| TBC 2C | Řídicí jednotka nástavby |
| NEBEZPEČÍ | Blikající modul |
| CB LT DRS | Levý elektrický okenní jistič |
| TBC 2B | Řídicí jednotka nástavby |
| TBC 2A | Řídicí jednotka nástavby |
Reléová skříňka středové palubní desky
Reléová skříňka středové palubní desky (2003-2007)
| přístroj | Používání |
|---|---|
| SEO | Možnost speciální výbavy |
| UPOUTÁVKA | Zapojení brzdy přívěsu |
| UPFIT | Upftter (nepoužívá se) |
| SL JÍZDA | Připojení kabelového svazku řízení |
| HDLR 2 | Konektor pro vedení střechy |
| TĚLO | Konektor vedení karoserie |
| DEFOG | Relé zadního odmlžovače |
| HDLNR 1 | Konektor elektroinstalace čalounění stropu 1 |
| NÁHRADNÍ RELÉ | Nepoužívá |
| CB SEAT | Jistič modulu sedadla řidiče a spolujezdce |
| CB RT DVEŘE | Pravý elektrický okenní jistič |
| NÁHRADNÍ | Nepoužívá |
| INFO | Připojení svazku infotainmentu |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2006, 2007)
| Příjmení | Používání |
|---|---|
| ŽHAVÍCÍ SVÍČKA | Žhavicí svíčky a ohřívač nasávaného vzduchu |
| OSOBNÍ KRMENÍ | Příslušenství pro přívod paliva |
| HYBRIDNÍ | Hybridní |
| STUDIE č. 1 | Pomocný napájecí zdroj (pouze jednoduchá a naftová baterie) / duální baterie (TP2) Neinstalujte pojistku. |
| MBEC | Centrální napájení centrální sběrnice. Přední sedadla, pravé dveře |
| ROK | Přední ventilátor klimatizace |
| LBEC | Napájecí centrum levé sběrnice, dveřní moduly, dveřní zámky, zásuvka pomocného napájení – zadní nákladový prostor a palubní deska |
| STUDIE # 2 | Napájení příslušenství / zapojení přívěsu Napájení brzdy |
| břišní svaly | Protiblokovací brzdy |
| VSES / ECAS | Stabilita vozidla |
| IGN A. | Zapalovací výkon |
| IGN B | Zapalovací výkon |
| LBEC 1 | Napájecí středový levý autobus, levé dveře, ovladač karoserie nákladního vozidla, modul směrových světel |
| TRLPARK | Zapojení přívěsu pro parkovací světla |
| RR PARK | Pravá zadní parkovací světla a boční obrysová světla |
| LR PARK | Levá zadní parkovací světla a boční obrysová světla |
| PARK LP | Relé parkovacího světla |
| STRTR | Spouštěcí relé |
| INTPARK | Vnitřní lampy |
| STOP LP | Stoplamps |
| TBC BATT | Napájení baterie řídicí jednotky nástavby |
| SEO B2 | Off road lampy |
| 4WS | Nepoužívá |
| POMOC PWR | Zásuvka pomocného napájení – konzola |
| PCM 1 | Modul řízení hnacího ústrojí |
| ETC / ECM | Elektronické ovládání plynu, elektronický ovladač brzd-benzínový motor, spojka ventilátoru-dieselové motory |
| IGN E | Sdružený přístroj, relé klimatizace, směrová světla / spínač nebezpečí, relé startéru |
| RTD | Řízení jízdy |
| TRL B / U | Zapojení nouzového světla přívěsu |
| F / PMP | Relé palivového čerpadla) |
| B / U LP | Zpětná světla, řídicí systém zámku řazení automatické převodovky |
| RR DEFOG | Odmlžování zadního okna |
| HDLP-HI | Relé dálkových světel |
| PRVNÍ | Nepoužívá |
| AIRBAG | Ln-atable doplňkový zádržný systém |
| FRT PARK | Přední parkovací světla, boční obrysová světla |
| DRL | Denní svícení (relé) |
| TOTO IGN | Relé zadního odmlžovače |
| TBC IGN1 | Zapalování ovladače nástavby |
| Ahoj HDLP-LT | Levý hlavní světlomet |
| LH HID | Nepoužívá |
| DRL | Denní lampy |
| RVC | Regulované řízení napětí |
| IPC / DIC | Informační centrum řídicího panelu / ovladače |
| HVAC / ECAS | Ovladač klimatizace |
| CIG LTR | Zapalovač |
| Ahoj HDLP-RT | Světlomet vpravo |
| HDLP-NÍZKÝ | Relé potkávacích světel |
| COMP A / C | Relé kompresoru klimatizace |
| COMP A / C | Kompresor klimatizace |
| TCMB | Řídicí modul převodovky |
| RR WPR | Nepoužívá |
| RÁDIO | Audio systém |
| SEO B1 | Centrální napájecí centrum sběrnice, vyhřívaná zadní sedadla, univerzální domácí dálkové ovládání |
| LO HDLP-LT | Potkávací světlo levého světlometu |
| BTSI | Systém blokování převodovky brzdy |
| CRNK | Spouštěcí systém |
| LO HDLP-RT | Potkávací světlo pravého světlometu |
| Mlha LP | Relé mlhových světel |
| Mlha LP | Mlhovky |
| ROH | Relé houkačky |
| W / S PRANÍ | Relé čerpadla ostřikovače |
| W / S PRANÍ | Čerpadlo ostřikovače čelního skla |
| INFO | Zábava OnStar / zadní sedadla |
| RÁDIOVÝ ZESILOVAČ | Rádiový zesilovač |
| RH HID | Nepoužívá |
| ROH | Roh |
| PAE | Nepoužívá |
| PROŠEL JSEM | Nepoužívá |
| INJ2 | Č. 2 kolejnice pro vstřikování paliva |
| INJ 1 | Č. 1 kolejnice pro vstřikování paliva |
| 02A | Kyslíkové senzory |
| 02B | Kyslíkové senzory |
| IGN 1 | Zapalování 1 |
| PCM B | Řídicí modul hnacího ústrojí B |
| SBA | Přídavný brzdový asistent |
| ECM | Řídicí modul motoru |
| AKTUÁTOR | Pohon |
| CARBURANT HTR | Ohřev oleje |
| ECM 1 | Řídicí modul motoru 1 |
| ECM | Řídicí modul motoru |
| ECM B | Řídicí modul motoru B |
| EV FAN | Elektronický viskózní ventilátor |
| RR VZT | Zadní ovládání klimatizace |
| S / TOIT | Střešní okno |
Pojistkový blok pomocného elektrického chladicího ventilátoru
| Pojistky | Používání |
|---|---|
| VĚTRÁK | Fanoušek |
| VĚTRÁK | Pojistka relé chladicího ventilátoru |
| VĚTRÁK | Pojistka chladicího ventilátoru |
| Relé | |
| CHLAZENÍ / VENTILÁTOR 1 | Relé ventilátoru chlazení 1 |
| CHLAZENÍ / VENTILÁTOR 3 | Relé ventilátoru chlazení 3 |
| CHLAZENÍ / VENTILÁTOR 2 | Relé ventilátoru chlazení 2 |
