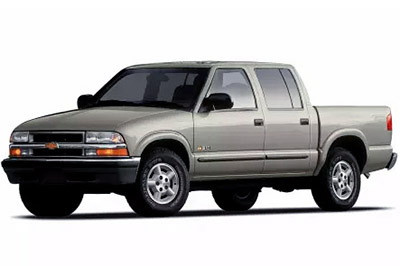

V tomto článku uvažujeme o druhé generaci Chevroletu S-10, vyráběné v letech 1994 až 2004. Zde najdete schémata pojistkových skříní Chevrolet S-10 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 , 2003 a 2004 , získáte informace o umístění pojistkových panelů uvnitř vozu a dozvíte se více o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Uspořádání pojistek Chevrolet S-10 1994-2004
Pojistky zapalovače cigaret / zásuvky jsou umístěny v pojistkové skříňce palubní desky. 1994-1997 – viz pojistka č. 7 „PWR AUX“ (pomocné zásuvky). 1998-2004 – viz pojistky č. 2 „CIGAR LTR“ (zapalovač cigaret) a č. 13 „AUX PWR“ (pomocný napájecí zdroj).
Umístění pojistkové skříňky
Přístrojová deska
Pojistková skříňka je umístěna na straně řidiče na přístrojové desce za krytem.
Motorový prostor
Schémata pojistkových skříní
Reklamní inzeráty
1994
Přístrojová deska
Přidělení pojistek na přístrojové desce (1994)
| Ne. | Příjmení | Chráněný obvod |
|---|---|---|
| A | ACCY PWR | Elektrické dveřní zámky |
| B | PWR WDO | Elektrické okno |
| jeden | STOP / HAZ S | Brzdová světla, výstražná světla, zvonkohra |
| 2 | HORN / DM | Světlo do kupole, osvětlené zrcátko, osvětlení v palubní desce, klakson, osvětlení interiéru I / P, elektrické zrcátko |
| 3 | T / L CTSY | Modul přenosového pouzdra s elektrickým řazením, parkovací světla, lampa poznávací značky |
| 4 | Měřidla | Automatická převodovka, pole alternátoru, variabilní ovládání škrticí klapky, kompresor klimatizace, skupina, modul zvonkohry, výstražné světlo přenosu pohonu všech kol, senzor vyhřívaného kyslíku, modul denního svícení |
| Pět | (NEPOUŽÍVÁ) | – |
| 6 | HTR klimatizace | Motor ventilátoru, teplotní motor dveří |
| 7 | PWR AUX | Pomocné elektrické zásuvky |
| osm | (NEPOUŽÍVÁ) | – |
| devět | ECM BATT | Řídicí jednotka motoru (baterie), baterie ABS, palivové čerpadlo |
| deset | ECM IGN | Řídicí jednotka motoru (zapalování), vstřikovače, snímače motoru |
| jedenáct | RÁDIO | Rádio, vnitřní zrcátka na čtení |
| 12 | (NEPOUŽÍVÁ | – |
| 13 | RDO / BATT | Hodiny, baterie rádia, CD přehrávač |
| čtrnáct | SPST | Skupinové osvětlení, Světlo na popelník, Rádiové světlo, Žárovka, Světlo na pohon všech čtyř kol, Modul zvonkohry, Světlo spínače mlhových světel, Denní svícení |
| patnáct | DRL | Světla pro denní svícení (pouze Kanada) |
| šestnáct | TOUR B / U | Směrová světla, nouzové světlo |
| 17 | STĚRAČ | Ostřikovače čelního skla, motorek stěračů |
| 18 | BRZDA | Rychloměr, protiblokovací brzdový systém, tempomat |
| devatenáct | Pohon 4 kol | Pohon čtyř kol |
| dvacet | (NEPOUŽÍVÁ) | – |
| 21 | MLHA | Mlhovky |
| 22 | (NEPOUŽÍVÁ) | – |
| 23 | (NEPOUŽÍVÁ) | – |
| 24 | (NEPOUŽÍVÁ) | – |
1995
Reklamní inzeráty
Přístrojová deska
Přidělení pojistek na přístrojové desce (1995)
| Ne. | Příjmení | Chráněný obvod |
|---|---|---|
| A | ACCY PWR | Elektrické dveřní zámky, elektricky ovládané sedadlo, elektricky ovládané bederní sedadlo, RKE |
| B | PWR WDO | Elektrické okno |
| jeden | STOP HAZ | Brzdová světla, výstražná světla, zvonkohra, relé CHMSL, kontrolka CHMSL |
| 2 | HORN DM | Dome Lights, Cargo Lights, Visor Vanity Mirror, Cigarette zapalovač, Interior Mirror Lamp, Overhead Console Lamps, Glove Box Lamp, Horns, Horn Relays, IP Courtesy Lights, Powered Exterior Mirror electric, lift window release motor, illuminated entry module |
| 3 | T / L CTSY | Parkovací světla, osvětlení registrační značky, modul převodovky s elektrickým posunem, lampa pod kapotou, zadní stěrač, relé do mlhovky, kontrolka spínače dveří |
| 4 | Měřidla | Pole alternátoru, VTC, relé kompresoru klimatizace, modul zvonkohry, cívka relé DRL, výstražné světlo pohonu všech kol, modul DRL, časovač odmlžování zadního kola, zapalování TCCM, redundantní zapalování SIR, zapalování RKE |
| Pět | ODI | 02 Capteur Heat Dr, EGR, Cam senzor, CANN, Purge |
| 6 | HTR klimatizace | Motor ventilátoru topení, teplotní motor dveří, spojka kompresoru klimatizace, cívka relé ventilátoru HI, cívka relé časovače |
| 7 | PWR AUX | Pomocné zásuvky, ALDL |
| osm | RR DEFOG | Odmlžování zadního okna |
| devět | ECM BATT | Baterie PCM / VCM, baterie ABS (LN2), palivové čerpadlo |
| deset | ECM IGN | Zapalování PCM / VCM, vstřikovače, snímač kliky, řídicí modul cívky |
| jedenáct | RÁDIO | Rádio, světlo na čtení vnitřních zrcátek, světla na čtení nad konzolou, zadní stěrač, zadní ostřikovač, displej nad konzolí |
| 12 | – | – |
| 13 | RDO BATT | Hodiny, baterie rádia, CD přehrávač |
| čtrnáct | SPST | Skupinové světlo, Světlo na popelník, Rádiové světlo, Světlo topení, Světlo na pohon všech čtyř kol, Modul zvonkohry, Světlo do mlhy, Spínač zadních stěračů, Kontrolka spínače zadního odmlžovače, Odemykací světlo spínače zvedacího okna, Osvětlení stropní konzoly |
| patnáct | DRL | Denní lampy |
| šestnáct | TOUR B / U | Směrová světla a couvací světla |
| 17 | STĚRAČ | Ostřikovače čelního skla, motorek stěračů |
| 18 | BRZDA | DRAC, protiblokovací brzdový systém, tempomat |
| devatenáct | Pohon 4 kol | Elektrický přenosový box |
| dvacet | KLIKA | Klikací signál |
| 21 | MLHA | Relé do mlhy, mlhovky |
| 22 | VZDUCHOVÁ TAŠKA | Modul airbagu |
| 23 | TRANS | Automatická převodovka 4L60E |
| 24 | PRNDL | Výkon PRNDL |
1996
Reklamní inzeráty
Přístrojová deska
Přidělení pojistek na přístrojové desce (1996)
| Ne. | Chráněný obvod |
|---|---|
| A | Elektricky ovládané dveřní zámky, elektricky ovládané sedadlo, elektricky ovládané bederní sedadlo, dálkový bezklíčový vstup |
| B | Elektrické okno |
| jeden | Stoplamps, výstražná světla, zvonkohra, relé centrálního zvýšeného brzdového světla, centrální zvednuté brzdové světlo |
| 2 | Dome světla, kosmetické zrcátko hledí, zapalovač cigaret, vnitřní zpětná zrcátka, žárovky nad konzolou, lampa v odkládací schránce v palubní desce, houkačky, relé houkačky, IP žárovky, elektrické vnější zrcátko, osvětlený vstupní modul |
| 3 | Parkovací světla, Osvětlení registračních značek, Modul převodovky s elektrickým posunem, lampa pod kapotou, lampa popelníku, lampa spínače dveří |
| 4 | Pole alternátoru, relé kompresoru klimatizace, modul sdruženého zvonku, cívka relé DRL, výstražná kontrolka pohonu všech kol, modul DRL, zapalování řídicího modulu převodovky, redundantní zapalování SIR, zapalování RKE |
| Pět | Ohřívač čidla kyslíku, recirkulace výfukových plynů, snímač vačky, CANN. Čistka, MAS |
| 6 | Motor ventilátoru, motor s teplotními dveřmi, HI reléová cívka ventilátoru |
| 7 | Pomocné elektrické zásuvky, diagnostické propojení montážní linky |
| osm | – |
| devět | Baterie PCM / VCM, baterie ABS, palivové čerpadlo (LN2) |
| deset | Zapalování PCM / VCM, vstřikovače, snímač kliky, řídicí modul cívky |
| jedenáct | Rádio, lampa s mapou vnitřního zrcátka |
| 12 | DRAC, protiblokovací brzdový systém, VCM IGN-3 |
| 13 | Hodiny, rádio, baterie, CD přehrávač |
| čtrnáct | Akumulátorový kompresor klimatizace |
| patnáct | Světla pro denní svícení, mlhová světla, relé mlhových světel |
| šestnáct | Směrovky a couvací světla, elektromagnet řazení řazení brzdové převodovky |
| 17 | Ostřikovače čelního skla, motorek stěračů |
| 18 | – |
| devatenáct | Elektrický přenosový box |
| dvacet | Signál kliky, systém airbagů |
| 21 | Skupinové světlo, rádiové světlo, žárovka, světlo s pohonem všech čtyř kol, modul zvonkohry, mlhovky |
| 22 | Modul airbagu |
| 23 | – |
| 24 | PRNDL Power, automatická převodovka 4L60E |
1997
Reklamní inzeráty
Přístrojová deska
Přidělení pojistek na přístrojové desce (1997)
| Ne. | Chráněný obvod |
|---|---|
| A | Elektricky ovládané dveřní zámky, elektricky ovládané sedadlo, elektricky ovládané bederní sedadlo, dálkový bezklíčový vstup |
| B | Elektricky ovládaná okna, Mo.dwle / motorové střešní okno |
| jeden | Stoplamps, výstražná světla, zvonkohra, relé centrálního zvýšeného brzdového světla, centrální zvednuté brzdové světlo |
| 2 | Dome Lights, Cargo Lights, Visor Vanity Mirror, Cigarette zapalovač, Interior Mirror Lamp, Overhead Console Lamps, Glove Box Lamp, Horns, Horn Relays, IP Courtesy Lights, Powered Exterior Mirror electric, lift window release motor, illuminated entry module |
| 3 | Parkovací světla, Osvětlení registračních značek, Modul elektricky řazeného převodového modulu, Lampa pod kapotou, Zadní stěrač, Mlhovka, Relé, Spínač světel, Popelník, Hlavní vypínač |
| 4 | Relé kompresoru klimatizace, modul zvonkohry clusteru, cívka relé DRL, výstražné světlo 4WD, modul DRL, časovač zadního odmlžování, zapalování řídicího modulu převodovky, redundantní zapalování SIR, zapalování RKE, modul vysílače paliva |
| Pět | Ohřívač čidla kyslíku, recirkulace výfukových plynů, snímač vačky, CANN. Proplachování, elektromagnetický ventil odvzdušnění kazety, snímač hmotnostního průtoku vzduchu, snímač vačkového hřídele |
| 6 | Motor ventilátoru, motor s teplotními dveřmi, HI reléová cívka ventilátoru |
| 7 | Pomocné elektrické zásuvky, diagnostické propojení montážní linky |
| osm | Odmlžování zadního okna |
| devět | Baterie PCM / VCM, palivové čerpadlo |
| deset | Zapalování PCM / VCM, vstřikovače, snímač kliky, řídicí modul cívky |
| jedenáct | Rádio, světlo na čtení vnitřních zrcátek, světla na čtení nad konzolou, zadní stěrač, zadní ostřikovač, displej nad konzolí |
| 12 | Protiblokovací brzdový systém, VCM IGN-3 |
| 13 | Hodiny, rádio, baterie, CD přehrávač |
| čtrnáct | Akumulátorový kompresor klimatizace |
| patnáct | Světla pro denní svícení, mlhová světla, relé mlhových světel |
| šestnáct | Směrovky a couvací světla, elektromagnet řazení řazení brzdové převodovky |
| 17 | Ostřikovače čelního skla, motorek stěračů |
| 18 | – |
| devatenáct | Elektrický přenosový box |
| dvacet | Signál kliky, modul airbagu |
| 21 | – |
| 22 | Modul airbagu |
| 23 | Klastrové osvětlení, rádiové osvětlení, žárovka. Světlo 4WD, modul zvonkohry, světlo do mlhy, světlo spínače zadních stěračů, světlo spínače zadního odmlžovače, světlo spínače odblokování oken, světlo nad konzolou |
| 24 | PRNDL Power, automatická převodovka 4L60E |
1998
Reklamní inzeráty
Přístrojová deska
Přidělení pojistek v pojistce palubní desky (1998)
| Ne. | Chráněný obvod |
|---|---|
| A | Nepoužívá |
| B | Nepoužívá |
| jeden | Spínač světlometů, ovládání karoserie TBC, relé světlometů |
| 2 | Zapalovač cigaret, konektor datového spojení |
| 3 | Tempomat ~ Ovládání karoserie bude potvrzeno, vyhřívaná sedadla, tempomat, tempomat |
| 4 | Měřidla, ovládání těla TBC, přístrojová deska, B + Power |
| Pět | Vnitřní osvětlení |
| 6 | Nepoužívá |
| 7 | Zrcadlo, zámky |
| osm | Zdvořilostní lampy. Neúmyslné výkonové relé |
| devět | HVAC řídicí hlava |
| deset | Směrovka |
| jedenáct | Sdružený přístroj, ovládání motoru |
| 12 | Parkovací světla, spínač elektrického ovládání oken, TBC, osvětlení popelníku |
| 13 | Pomocná energie |
| čtrnáct | Elektrické zámky |
| patnáct | Přepínač 4WD, ovládání motoru (VCM, PCM, převodovka) |
| šestnáct | Další nafukovací zádržný systém, modul SDM |
| 17 | Přední stěrač |
| 18 | Nepoužívá |
| devatenáct | Rádiová baterie |
| dvacet | Nepoužívá. |
| 21 | HVAC I, řídicí hlava HVAC, zařízení HVAC |
| 22 | Brzdy airbagů |
| 23 | Stěrač zadního skla |
| 24 | Rádio, zapalování |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (1998)
| Příjmení | Používání |
|---|---|
| TRL TRN | Levá zatáčka přívěsu |
| TRR TRN | Pravá zatáčka přívěsu |
| TRL B / U | Zpětná světla přívěsu |
| VEH B / U | Zpětná světla pro vozidla |
| LT TOUR | Přední levý indikátor |
| LT TRN | Směrová světla vlevo vzadu |
| RT TRNH | Pravý zadní ukazatel směru |
| RR PRK | Pravá zadní parkovací světla |
| TRL PRK | Parkovací světla přívěsu |
| LT HDLP | Levý světlomet |
| RT HDLP | Pravý světlomet |
| FR PRK | Přední parkovací světlo |
| INT BAT | Napájení pojistkového bloku I / P |
| OD 1 | Senzor / solenoid motoru, MAPA, CAM, BLEED, VENT |
| ECM B | Řídicí modul motoru Palivové čerpadlo, modul, tlak oleje |
| břišní svaly | Protiblokovací brzdový systém |
| ECM I | Vstřikovač řídicího modulu motoru |
| ROH | Roh |
| BTSI | Zablokování převodu brzdy |
| B / U LP | Nouzová světla |
| Klimatizace | Klimatizace |
| RAP | Zachované napájení příslušenství |
| O2 | Senzor kyslíku |
| IGN B | Krmení sloupců, IGN 2, 3,4 |
| DRL | Denní lampy |
| Mlha LP | Svítidla Fag |
| IGN A. | ING I deklarace a načítání |
| STUDIE # 2 | Napájení příslušenství, elektrická brzda |
| PARKLP | Parkovací světla |
| LP PRK | Levá zadní parkovací světla |
| IGN C. | Elektromagnetické palivové čerpadlo startéru, PRNDL |
| HTDSEAT | Vyhřívané sedadlo |
| ATC | Aktivní přenosový box |
| RRDEFOG | Zadní odmlžovač |
| VZT | HVAC systém |
| TRCHMSL | Stoplamp Hogh-Mount pro přívěs |
| RR W / W | Stěrač zadního okna |
| KLIKA | Spínač spojky, spínač NSBU |
| HAZLP | Nebezpečné žárovky |
| VEVHMSL | Zvednuté brzdové světlo uprostřed vozidla |
| HTDMIR | Vyhřívané zrcátko |
| STOPLP | Brzdová světla |
| Potvrdit | Počítač karoserie nákladního vozidla |
1999, 2000, 2001, 2002, 2003, 2004
Reklamní inzeráty
Přístrojová deska
Přidělení pojistek na přístrojové desce (1999-2004)
| Ne. | Chráněný obvod |
|---|---|
| A | Nepoužívá |
| B | Nepoužívá |
| jeden | Nepoužívá |
| 2 | Zapalovač cigaret, konektor datového spojení |
| 3 | Modul a spínač tempomatu, modul ovládání karoserie, vyhřívaná sedadla |
| 4 | Měřidla, řídicí modul karoserie, přístrojová deska |
| Pět | Parkovací světla, spínač elektrického ovládání oken, modul ovládání karoserie, světlo popelníku |
| 6 | 1999: Nepoužito 2000-2002: Volant, osvětlení 2003-2004: Ovládání rádia na volantu |
| 7 | Spínač světlometů, modul ovládání karoserie, relé světlometů |
| osm | 1999-2002: Zdvořilostní žárovky, neúmyslné výkonové relé 2003-2004: Zdvořilé žárovky, ochrana proti vybití baterie |
| devět | Ovládací hlavice vytápění, ventilace, vzduchového chlazení (manuální) |
| deset | Směrovka |
| jedenáct | Skupina, modul řízení motoru |
| 12 | Vnitřní osvětlení |
| 13 | Pomocná energie |
| čtrnáct | Motor se zámkem |
| patnáct | Přepínač 4WD, ovládání motoru (VCM, PCM, převodovka) |
| šestnáct | Přídavný nafukovací držák |
| 17 | Přední stěrač |
| 18 | 1999: nepoužito 2000-2002: volant, rádio, zapalování 2003-2004: ovládání rádia na volantu |
| devatenáct | Rádiová baterie |
| dvacet | Zesilovač |
| 21 | 1999-2002: HVAC I, HVAC control head, 2003-2004 HVAC devices : |
| 22 | Brzdy airbagů |
| 23 | Stěrač zadního skla |
| 24 | Rádio, zapalování |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (1999-2004)
| Příjmení | Používání |
|---|---|
| TRL TRN | 1999-2002: nepoužito 2003-2004: zatáčka doleva přívěsu |
| TRR TRN | 1999-2002: nepoužito 2003-2004: pravá zatáčka přívěsu |
| TRL B / U | 1999-2002: Nepoužívá se 2003-2004: Návratová světla |
| VEH B / U | Zpětná světla pro vozidla |
| HDLP PWR | Výkon světlometů |
| RT OTOČENÍ | Přední pravý ukazatel směru |
| LT TOUR | Přední levý indikátor |
| HDLP s / W | Nepoužívá |
| LT TRN | Směrová světla vlevo vzadu |
| RT TRN | Pravý zadní ukazatel směru |
| RR PRK | Pravá zadní parkovací světla |
| TRL PRK | 1999-2002: Nepoužívá se 2003-2004: Parkovací světla přívěsu |
| LT HDLP | Levý světlomet |
| RT HDLP | Pravý světlomet |
| F PRK | Přední parkovací světlo |
| INT BAT | Napájení pojistkové skříňky palubní desky |
| OD 1 | Senzor / solenoid motoru, MAPA, CAM, BLEED, VENT |
| ECM B | Řídicí modul motoru Palivové čerpadlo, modul, tlak oleje |
| břišní svaly | Protiblokovací brzdový systém |
| ECM I | Vstřikovač řídicího modulu motoru |
| F / ČERPADLO | Palivové čerpadlo |
| DRL | Denní lampy |
| Klimatizace | Klimatizace |
| ROH | Roh |
| W / W PMP | Nepoužívá |
| ROH | Roh |
| BTSI | Automatický řídicí systém zámku řazení |
| B / U LP | Nouzová světla |
| IGN B | Krmení sloupců, IGN 2, 3, 4 |
| VSTUP | Vstup |
| RAP | Zachované napájení příslušenství |
| LD LEV | Nepoužívá |
| KYSLÍK | Senzor kyslíku |
| IGN E | Motor |
| MIR / LKS | Zrcátka, dveřní zámky |
| Mlha LP | Mlhovky |
| IGN A. | Spuštění a nabíjení zapalování 1 |
| STUDIE # 2 | Napájení příslušenství, elektrická brzda |
| PARKLP | Parkovací světla |
| LR PRK | Levá zadní parkovací světla |
| IGN C. | Solenoid startéru, palivové čerpadlo, PRNDL |
| HTDSEAT | Vyhřívané sedadlo |
| VZT | Topení, větrání, vzduchový chladicí systém |
| TRCHMSL | 1999-2002: nepoužito 2003-2004: vysoké středové brzdové světlo pro přívěs |
| RRDFOG | 1999-2002: nepoužito 2003-2004: zadní odmlžovač |
| Potvrdit | Počítač karoserie nákladního vozidla |
| KLIKA | Spínač spojky, spínač NSBU |
| CHMSL | Středový vysoký stoplamp |
| HAZLP | Nebezpečné žárovky |
| VECHMSL | Zvednuté brzdové světlo ve středu vozidla |
| RR DEFOG | Zadní odmlžovač |
| HTDMIR | Vyhřívaná zrcátka |
| ATC | Převodovka (pohon všech čtyř kol) |
| STOPLP | Stoplamps |
| RR W / W | 1999-2002: nepoužito 2003-2004: stěrač zadního okna |
