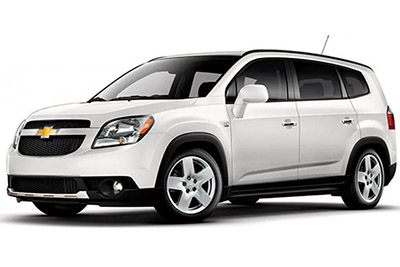

Kompaktní MPV Chevrolet Orlando (J309) byl vyroben v letech 2011 až 2018. V tomto článku najdete schémata pojistkových skříní Chevrolet Orlando 2011, 2012, 2013, 2014, 2015, 2016, 2017 a 2018 , získáte informace o umístění pojistky panely uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Chevrolet Orlando 2011-2018
Pojistky cigaretového zapalovače / zásuvky Chevrolet Orlando jsou pojistky №6 (zapalovač cigaret), №7 (elektrická zásuvka) a №26 (zásuvka pomocného napájení) v pojistkové skříňce palubní desky.
Pojistková skříňka palubní desky
Umístění pojistkové skříňky
Je umístěn na palubní desce (na levé straně), za krytem (za schránkou v palubní desce RHD).
Vozidla s levostranným řízením
Vozidla s pravostranným řízením
Reklamní inzeráty
Schéma pojistkové skříňky
Přiřazení pojistek a relé na přístrojové desce
| Ne. | Popis | A |
|---|---|---|
| jeden | Modul ovládání mobilního telefonu | deset |
| 2 | Převodník DC / DC | – |
| 3 | Modul ovládání těla | 25 |
| 4 | Rádio | dvacet |
| Pět | Řídicí modul pomocníka při parkování, siréna napájení, multifunkční spínač – středová konzola, obrazovka | 7.5 |
| 6 | Zapalovač | dvacet |
| 7 | Zástrčka | dvacet |
| osm | Modul ovládání těla | třicet |
| devět | Modul ovládání těla | třicet |
| deset | Modul ovládání těla | třicet |
| jedenáct | Řídicí modul motoru ventilátoru | 40 |
| 12 | Nepoužívá | – |
| 13 | Ovládací modul vyhřívání sedadel | 25 |
| čtrnáct | Konektor datového spojení, konektor přívodu oleje | 7.5 |
| patnáct | Modul detekce a diagnostiky nafukovacích zádržných systémů | deset |
| šestnáct | Relé pro odblokování krytu zadního prostoru | deset |
| 17 | Řídicí modul HVAC / sestava řízení HVAC | patnáct |
| 18 | Upoutávka | – |
| devatenáct | Senzor baterie | – |
| dvacet | Nepoužívá | – |
| 21 | Přístrojová deska | patnáct |
| 22 | Spínač zapalování | 2 |
| 23 | Modul ovládání těla | dvacet |
| 24 | Modul ovládání těla | dvacet |
| 25 | Nepoužívá | – |
| 26 | Pomocná elektrická zásuvka | dvacet |
| Neopravitelná relé (deska s plošnými spoji (PCB)): | ||
| jeden | Relé uvolnění zadních výklopných dveří | |
| 2 | Relé logistického režimu 1 | |
| 3 | Relé pomocného napájení |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Je umístěn v motorovém prostoru, pod krytem.
Reklamní inzeráty
Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Popis | A |
|---|---|---|
| jeden | Řídicí modul převodovky | patnáct |
| 2 | Řídicí modul motoru | patnáct |
| 3 | Nepoužívá | – |
| Pět | Řídicí modul převodovky, řídicí modul motoru, snímač hmotnostního průtoku / teploty nasávaného vzduchu, snímač výstupních otáček | patnáct |
| 6 | Relé stěrače | třicet |
| 7 | Nepoužívá | – |
| osm | Vstřikovače paliva | patnáct |
| devět | Zapalovací cívka, vstřikovače paliva | patnáct |
| deset | Řídicí modul motoru, snímač výstupních otáček | patnáct |
| jedenáct | Vyhřívané kyslíkové senzory | deset |
| 12 | Startér | třicet |
| 13 | Solenoidový ventil odvzdušňovací emise (EVAP) v kazetě | 7.5 |
| čtrnáct | Nepoužívá | – |
| patnáct | Stěrač zadního skla | |
| šestnáct | Senzor kvality vzduchu | 7.5 |
| 17 | Modul detekce a diagnostiky nafukovacích zádržných systémů | Pět |
| 18 | Řídicí modul palivového čerpadla | deset |
| devatenáct | Nepoužívá | – |
| dvacet | Relé palivového čerpadla | dvacet |
| 21 | Motory oken, přední dveře | třicet |
| 22 | Nepoužívá | – |
| 23 | Nepoužívá | – |
| 24 | Motory oken, přední dveře | třicet |
| 25 | Elektronická vakuová pumpa | |
| 26 | Elektronický řídicí modul brzd (EBCM) | 40 |
| 27 | Přijímač dveřního zámku na dálkové ovládání | třicet |
| 28 | Zadní mlhová mřížka | 40 |
| 29 | Nepoužívá | – |
| třicet | Elektronický řídicí modul brzd (EBCM) | patnáct |
| 31 | Modul ovládání těla | dvacet |
| 32 | Modul ovládání těla | dvacet |
| 33 | Ovládací modul vyhřívání sedadel | třicet |
| 34 | Modul ovládání střešního okna | 25 |
| 35 | Zesilovač zvuku | třicet |
| 36 | Nepoužívá | – |
| 37 | Světlomet – pravý dálkový světlomet | deset |
| 38 | Světlomet – levé dálkové světlo | deset |
| 39 | Nepoužívá | – |
| 40 | Nepoužívá | – |
| 41 | Nepoužívá | – |
| 42 | Relé chladicího ventilátoru, motor chladicího ventilátoru | 20/30 |
| 43 | Nepoužívá | – |
| 44 | Nepoužívá | – |
| 45 | Vysokorychlostní relé chladicího ventilátoru, motor chladicího ventilátoru | 30/40 |
| 46 | Relé ventilátoru chlazení | deset |
| 47 | Vyhřívané senzory kyslíku, tělo škrticí klapky | deset |
| 48 | Mlhovky vpředu | patnáct |
| 49 | Nepoužívá | – |
| padesáti | Nepoužívá | – |
| 51 | Roh | patnáct |
| 52 | Přístrojová deska | Pět |
| 53 | Vnitřní zpětné zrcátko | deset |
| 54 | Spínač světlometů, elektrické přídavné topení, řídicí modul HVAC | Pět |
| 55 | Spínače oken vpředu, spínače zrcátek | 7.5 |
| 56 | Čerpadlo ostřikovače čelního skla | patnáct |
| 57 | Řídicí modul zámku sloupku řízení | patnáct |
| 58 | Nepoužívá | – |
| 59 | Ohřev oleje | třicet |
| 60 | Vnější zrcátka | 7.5 |
| 61 | Zrcadlový odmlžovač | |
| 62 | Relé spojky kompresoru klimatizace, spojka kompresoru klimatizace | deset |
| 63 | Senzor zadního okna | |
| 64 | Modul detekce a diagnostiky nafukovacích zádržných systémů | Pět |
| 65 | Zadní mlhové světlo | |
| 66 | Zadní podložka | |
| 67 | Řídicí modul palivového čerpadla | dvacet |
| 68 | Nepoužívá | – |
| 69 | Modul ovládání těla | Pět |
| 70 | Dešťový senzor | Pět |
| 71 | Nepoužívá | – |
| Relé: | ||
| jeden | Spojka kompresoru klimatizace | |
| 2 | Vstup | |
| 3 | Fanoušek | |
| 4 | Ovládání rychlosti stěračů čelního skla | |
| Pět | Stěrač | |
| 6 | Nepoužívá | |
| 7 | Hnací ústrojí | |
| osm | Palivové čerpadlo | |
| devět | Průměrná rychlost chladicího ventilátoru 1 | |
| deset | Středně rychlý ventilátor 2 | |
| jedenáct | Nepoužívá | |
| 12 | Regulace otáček chladicího ventilátoru (nebo v bloku relé – pod kapotou) | |
| 13 | Relé vysokorychlostního ventilátoru chlazení | |
| čtrnáct | Nepoužívá | |
| patnáct | Hlavní relé zapalování | |
| šestnáct | Relé ohřívače paliva | |
| 17 | Odmlžování zadního okna | |
| Neopravitelná relé (deska s plošnými spoji (PCB): | ||
| – | Relé houkačky | |
| – | Relé čerpadla ostřikovače | |
| – | Relé předních mlhových světel | |
| – | Relé dálkových světel |
Před pojistková skříňka motoru
Reklamní inzeráty
Je umístěn na svorce baterie.
Před pojistková skříňka motoru
| Ne. | Popis | A |
|---|---|---|
| jeden | Pojistková skříňka – přístrojová deska | 100 |
| 2 | Pojistková skříňka – přístrojová deska | 100 |
| 3 | Elektrický posilovač řízení (EPS) (NJ1) | 80 |
| 4 | Nepoužívá | – |
| Pět | Pojistkový blok – pomocná baterie | 250 |
| 6 | Startér | 250/500 |
| Ne. | Popis | A |
|---|---|---|
| Pět | Řídicí modul žhavicí svíčky | 80 |
| 6 | Elektrický pomocný ohřívač | 100 |
| 7 | Nepoužívá | – |
| osm | Nepoužívá | – |
Reléový box
Relé
| Ne. | Relé |
|---|---|
| jeden | Relé střední rychlosti levého ventilátoru chlazení |
| 2 | Relé ovládání rychlosti ventilátoru 2 |
| 3 | Relé střední rychlosti ventilátoru chladiče |
