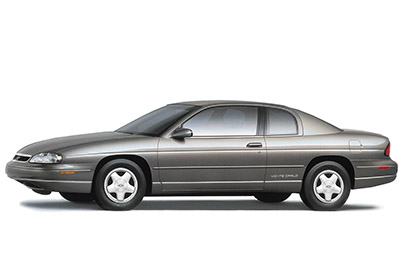

V tomto článku uvažujeme o páté generaci modelu Chevrolet Monte Carlo, vyráběného v letech 1995 až 1999. Zde najdete schémata pojistkových skříní Chevrolet Monte Carlo 1995, 1996, 1997, 1998 a 1999 , získáte informace o umístění pojistkových panelů uvnitř vozu a najdete přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Chevrolet Monte Carlo 1995-1999
Pojistka zapalovače cigaret / zásuvky je pojistka č. 1 (palubní deska a konzolový zapalovač cigaret) v pojistkové skříňce palubní desky.
Umístění pojistkové skříňky
Přístrojová deska
Pojistková skříňka je umístěna na straně spolujezdce na přístrojové desce za krytem.
Motorový prostor
V motorovém prostoru jsou dva bloky, jeden na straně spolujezdce a druhý na straně řidiče.
Schémata pojistkových skříní
Reklamní inzeráty
1995
Přístrojová deska
Přidělení pojistek na přístrojové desce (1995)
| Ne. | Popis |
|---|---|
| jeden | Zapalovač doutníků – palubní deska a konzolový zapalovač cigaret |
| Pět | NEBEZPEČÍ FLASHER |
| deset | I / P ELECTRONICS BATTERY FEED – modul zvonkohry, modul elektronického ovládání brzd (EBCM), modul proti krádeži, rádio |
| jedenáct | AIR BAG # 2 – Detekční a diagnostický modul (SDM), relé startéru |
| 12 | ANTI-THEFT-modul proti krádeži |
| čtrnáct | HVAC FAN MOTOR – relé motoru ventilátoru |
| patnáct | HVAC # 1 – Motor ventilu teploty vzduchu, modul denního světla (s DRL), sestava ovládání HVAC, multifunkční pákový spínač tempomatu |
| šestnáct | ZADNÍ DEFOG – ovládání HVAC spínač odmlžování zadního okna |
| devatenáct | ER PŘÍSLUŠENSTVÍ č. 1 – Spínače dveřních zámků |
| 21 | AIR BAG # 1 – Detekční a diagnostický modul (SDM) |
| 23 | STOP LIGHT – TCC / brzdový spínač |
| 24 | HVAC # 2 – Řídicí sestava HVAC, elektromagnetický box |
| 28 | CTSY LAMPS – Zrcadla, odmlžovací relé, osvětlení prostoru I / P, osvětlení stropu, stropní světlo a světlo na čtení, americké zpětné zrcátko, kopulovité světlo |
| 29 | WIPER – spínač stěračů |
| třicet | Bliká – bliká Bliká |
| 32 | NAPÁJECÍ ZÁMKY – relé zámku dveří, přijímač bezklíčového vstupu |
| 33 | ABS – elektronický řídicí modul brzd (EBCM), relé ABS |
| 38 | RÁDIO – rádio |
| 39 | ELEKTRONICKÉ ZAPNUTÍ I / P NAPÁJENÍ – spínač světlometů, vypínač tempomatu, modul snímání a diagnostiky (SDM), brzdový spínač TCC, přístrojová deska, modul zvonkohry, přijímač bezklíčového vstupu, modul denního svícení (s DRL) |
| Jističe | |
| C | Elektrická okna |
| D | Elektrická sedadla |
Reklamní inzeráty
Pojistková skříňka motorového prostoru №1 (na straně spolujezdce)
Přiřazení pojistek a relé v pojistkové skříňce motorového prostoru №1 (1995)
| Jméno / číslo | Popis |
|---|---|
| R / CMPT REL | Dálkové uvolnění kufru |
| BAT ECM | Řídicí modul pohonné jednotky (PCM), spínač palivového čerpadla / tlaku oleje, relé palivového čerpadla, relé ventilátoru č. 1 |
| CBT | Automatická převodovka, přepínač rozsahu převodovky (pouze VIN M) |
| ENG EMIS | Generátor, digitální recirkulační ventil výfukových plynů (DEGR), solenoid pro čištění odpařovacích emisních kazet (EVAP), vyhřívaný senzor kyslíku, relé ventilátoru č. 2, relé klimatizace CMPR (pouze VIN M) |
| PLAVBA | Modul tempomatu, relé klimatizace CMPR (pouze VIN X) |
| F / INJN | Vstřikovače paliva, 24x snímač polohy klikového hřídele s vysokým rozlišením, snímač polohy vačkového hřídele |
| ECM IGN | Řídicí modul pohonné jednotky (PCM), snímač průtoku vzduchu (MAF) (pouze VIN X) |
| ELEK IGN | Elektronický řídicí modul zapalování (EI) |
| deset | Pojistkový blok I / P |
| jedenáct | RELÉOVÝ VENTILÁTOR KONTAKT # 1 |
| 12 | Elektrický střed pod kapotou na straně spolujezdce a pojistkové bloky I / P: pojistky 5, 14, 23 a 32 |
| 13 | Relé FAN CONT # 2 relé a pojistkový blok I / P: Pojistka 16, elektrický jistič sedadla „D“ |
| čtrnáct | PALIVOVÉ ČERPADLO |
| patnáct | Klimatizace CMPR |
| šestnáct | FAN CONT # 2 – Sekundární chladicí ventilátor (na straně spolujezdce) |
| 17 | FAN CONT # 1 – hlavní chladicí ventilátor (na straně řidiče) |
| 18 | Nepoužívá |
Reklamní inzeráty
Pojistková skříňka motorového prostoru №2 (na straně řidiče)
Přiřazení pojistek a relé v pojistkové skříňce motorového prostoru №2 (1995)
| Jméno / číslo | Používání |
|---|---|
| Mlha LPS | Mlhovky |
| PARC LPS | Spínač světlometů |
| ROH | Relé houkačky, lampa pod kapotou |
| ANO P/S | Směr EVO |
| deset | IGN SW2 – pojistkový blok VP: PWR WDO a jistič „D“; Elektrický střed pod kapotou na straně spolujezdce: pojistky TCC a ENG EMIS |
| jedenáct | IGN SW1 – Pojistková skříňka osobního automobilu: rádiové pojistky, stěrač, HVAC, ABS a kontrolky; Elektrický střed pod kapotou na straně spolujezdce: pojistky F / IJN, ECM IGN a ELEK IGN |
| 12 | HD LPS – jistič k spínači světlometů |
| 13 | Relé ABS ABS |
| Relé | |
| čtrnáct | ABS – protiblokovací brzdový systém |
| patnáct | Mlha LPS |
| šestnáct | ROH |
1996
Reklamní inzeráty
Přístrojová deska
Přidělení pojistek na přístrojové desce (1996)
| Ne. | Popis |
|---|---|
| jeden | Zapalovač doutníků – palubní deska a konzolový zapalovač cigaret |
| 3 | DRL MDL |
| 4 | HVAC # 2 – sestava řízení HVAC, Soloneid box |
| Pět | NEBEZPEČÍ FLASHER |
| 6 | ELEKTRICKÉ PŘÍSLUŠENSTVÍ č. 2 – Řídicí jednotka střešního okna |
| deset | I / P ELECTRONICS BATTERY FEED – modul zvonkohry, modul elektronického ovládání brzd (EBCM), modul proti krádeži, rádio |
| jedenáct | RELÉ STARTÉRU |
| 12 | ANTI-THEFT-modul proti krádeži |
| 13 | ABS – elektronický řídicí modul brzd (EBCM), relé ABS |
| čtrnáct | HVAC FAN MOTOR – relé motoru ventilátoru |
| patnáct | HVAC # 1 – Motor ventilu teploty vzduchu, modul denního světla (s DRL), sestava ovládání HVAC, multifunkční pákový spínač tempomatu |
| šestnáct | ZADNÍ DEFOG – ovládání HVAC spínač odmlžování zadního okna |
| devatenáct | ELEKTRICKÉ PŘÍSLUŠENSTVÍ č. 1 – Osvětlení kufru, spínače zamykání dveří, spínač elektrického zrcátka |
| 21 | AIR BAG – systém airbagů |
| 23 | STOP LIGHT – TCC / brzdový spínač |
| 24 | REGULÁTOR RYCHLOSTI |
| 28 | CTSY LAMPS – kosmetická zrcátka, relé odmlžování, osvětlení prostoru I / P, osvětlení zdvořilosti a čtení, zrcadlo s osvětlením I / S, kopulovité světlo |
| 29 | WIPER – spínač stěračů |
| třicet | Bliká – bliká Bliká |
| 32 | NAPÁJECÍ ZÁMKY – relé zámku dveří, přijímač bezklíčového vstupu |
| 38 | RÁDIO – Rádio, spínače rádia na volantu |
| 39 | NAPÁJENÍ ELEKTRONICKÉHO ZAPNUTÍ I / P – spínač světlometů, spínač odpojení tempomatu, modul snímání a diagnostiky (SDM), spínač TCC / brzd, přístrojová deska, modul zvonkohry, přijímač vstupu bez klíče |
| Jistič | |
| C | Elektrická okna |
| D | Elektrická sedadla |
Reklamní inzeráty
Pojistková skříňka motorového prostoru №1 (na straně spolujezdce)
Přiřazení pojistek a relé v pojistkové skříňce motorového prostoru №1 (1996)
| Jméno / číslo | Popis |
|---|---|
| AIR PMP | AIR relé |
| R / CMPT REL | Dálkové uvolnění kufru, couvací světla |
| BAT ECM | Řídicí modul pohonné jednotky (PCM), palivové čerpadlo, relé palivového čerpadla, relé ventilátoru č. 1 |
| A / C CONT | Relé CMPR A / C (pouze VIN M) |
| CBT | Automatická převodovka, přepínač rozsahu převodovky (pouze VIN M) |
| F / INJN | Vstřikovače paliva |
| ECM IGN | Řídicí modul pohonné jednotky (PCM), snímač průtoku vzduchu (MAF) (pouze VIN X), EGR, CCP, snímač kyslíku, VAC CAN SW, relé č. 2 |
| ELEK IGN | Elektronický řídicí modul zapalování (EI) |
| deset | Pojistkový blok I / P |
| jedenáct | RELÉOVÝ VENTILÁTOR KONTAKT # 1 |
| 12 | Elektrický střed pod kapotou na straně spolujezdce a pojistkové bloky I / P: pojistky 5, 14, 23 a 32 |
| 13 | Relé FAN CONT # 2 relé a pojistkový blok I / P: Pojistka 16, elektrický jistič sedadla „D“ |
| Relé | |
| čtrnáct | PALIVOVÉ ČERPADLO |
| patnáct | Klimatizace CMPR |
| šestnáct | FAN CONT # 2 – Sekundární chladicí ventilátor (na straně spolujezdce) |
| 17 | FAN CONT # 1 – hlavní chladicí ventilátor (na straně řidiče) |
| 18 | Relé zapalování |
Reklamní inzeráty
Pojistková skříňka motorového prostoru №2 (na straně řidiče)
Přiřazení pojistek a relé v pojistkové skříňce motorového prostoru №2 (1996)
| Jméno / číslo | Používání |
|---|---|
| Mlha LPS | Mlhovky |
| PARC LPS | Spínač světlometů |
| ROH | Relé houkačky, Underhood Lam |
| ANO P/S | Pilotování |
| břišní svaly | Protiblokovací brzdový systém |
| deset | IGN SW2 – pojistkový blok VP: PWR WDO a jistič „D“; Elektrický střed pod kapotou na straně spolujezdce: pojistky TCC a ENG EMIS |
| jedenáct | IGN SW1 – Pojistková skříňka osobního automobilu: rádiové pojistky, stěrač, HVAC, ABS a kontrolky; Elektrický střed pod kapotou na straně spolujezdce: pojistky F / IJN, ECM IGN a ELEK IGN |
| 12 | HD LPS – jistič k spínači světlometů |
| 13 | Relé ABS ABS |
| Relé | |
| čtrnáct | ABS – protiblokovací brzdový systém |
| šestnáct | ROH |
1997
Reklamní inzeráty
Přístrojová deska
Přidělení pojistek na přístrojové desce (1997)
| Ne. | Popis |
|---|---|
| jeden | Zapalovač doutníků – palubní deska a konzolový zapalovač cigaret |
| 4 | Elektromagnetická skříňka sestavy ovládání WAC – WAC, motor směšovače, modul DRL, řídicí hlava HVAC, spínač ovládání ventilátoru |
| Pět | NEBEZPEČÍ FLASHER |
| 6 | LAMPE RH SPOT (SEO) |
| deset | UP ELECTRONICS BATTERY FEED – modul zvonkohry, modul elektronického ovládání brzd (EBCM), modul proti krádeži, rádio, ALDL |
| jedenáct | RELÉ STARTÉRU |
| 12 | ANTI-THEFT-modul proti krádeži |
| 13 | ABS – elektronický řídicí modul brzd (EBCM), relé ABS |
| čtrnáct | HVAC FAN MOTOR – relé motoru ventilátoru |
| patnáct | LH SPOT LAMP (SEO) |
| devatenáct | PŘÍSLUŠENSTVÍ NAPÁJENÍ (Napájení) #l – spínače zamykání dveří, stropní osvětlení zavazadlového prostoru, spínač zrcátek O / S |
| dvacet | ELEKTRICKÉ PŘÍSLUŠENSTVÍ č. 2 – Řídicí jednotka (střešní okno) |
| 21 | AIR BAG – systém airbagů |
| 22 | TEMPOMAT – Vypínač tempomatu |
| 23 | STOP LIGHT – TCC / brzdový spínač |
| 25 | ENGLISWMETRIC (SEO) |
| 28 | CTSY LAMPS – Vanity Mirrors, IP Compartment Lamp, Courtesy & Head Reading Lamp, US Illuminated Rear Mirror, Dome Lamp |
| 29 | WIPER – spínač stěračů |
| třicet | Bliká – bliká Bliká |
| 32 | NAPÁJECÍ ZÁMKY – relé zámku dveří, přijímač bezklíčového vstupu |
| 33 | MODUL DRL |
| 37 | ZADNÍ DEFOG – Sestava ovládání HVAC spínače odmlžování zadního okna |
| 38 | RÁDIO – Rádio, Rádiové spínače na volantu, Power Drop |
| 39 | ELEKTRONICKÉ ZAPNUTÍ I / P NAPÁJENÍ – spínač světlometů, brzdový spínač TCC, přístrojová deska, modul zvonkohry, přijímač bezklíčového vstupu, přepínač BTSI |
| 41 | ZTRÁTA MOCI |
| 42 | VYLEPŠENÝ EVAP. SOLENOID |
| Jistič | |
| C | Elektrická okna |
| D | Elektrická sedadla |
Reklamní inzeráty
Pojistková skříňka motorového prostoru №1 (na straně spolujezdce)
Přidělení pojistek a relé v pojistkové skříňce motorového prostoru №1 (1997)
| Jméno / číslo | Popis |
|---|---|
| R / CMPT REL | Dálkové uvolnění kufru, couvací světla |
| PCM BAT | Řídicí modul pohonné jednotky (PCM), palivové čerpadlo, relé palivového čerpadla, relé ventilátoru č. 1 a č. 2 |
| A / C CONT | Relé CMPR A / C (pouze VIN M) |
| TRANS | Automatická převodovka, přepínač rozsahu převodovky (pouze VIN M) |
| F / INJN | Vstřikovače paliva |
| PCM IGN | Řídicí modul hnacího ústrojí (PCM), snímač průtoku vzduchu (MAF) (pouze VIN X), EGR, CCP, snímač kyslíku, spínač vakuové kazety |
| ELEK IGN | Elektronický řídicí modul zapalování (EI) |
| deset | Pojistkový blok I / P |
| 12 | Elektrický střed pod kapotou na straně spolujezdce, relé FPMP, chladicí ventilátory #I a # 2, relé zapalování, spínač P / N |
| 13 | RELÉOVÝ VENTILÁTOR KONTAKT # 1 |
| Relé | |
| čtrnáct | PALIVOVÉ ČERPADLO |
| patnáct | Klimatizace CMPR |
| šestnáct | FAN CONT # 2 – Sekundární chladicí ventilátor (na straně spolujezdce) |
| 17 | FAN CONT # 1 – hlavní chladicí ventilátor (na straně řidiče) |
| 18 | Relé zapalování |
Reklamní inzeráty
Pojistková skříňka motorového prostoru №2 (na straně řidiče)
Přiřazení pojistek a relé v pojistkové skříňce motorového prostoru №2 (1997)
| Jméno / číslo | Používání |
|---|---|
| VENTILÁTOR # 3 | RELÉOVÝ VENTILÁTOR KONTAKT # 3 |
| PARC LPS | Spínač světlometů |
| ROH | Relé houkačky, lampa pod kapotou |
| břišní svaly | Protiblokovací brzdový systém |
| jedenáct | IGN SW1 – pojistková skříňka I / P: Rádiové pojistky, stěrač, indikátory WDO a HVAC, ABS a PWR a jistič D; Elektrický střed pod kapotou na straně spolujezdce: pojistky F / IJN, ECM IGN, TCC, ENG EMIS a ELEK IGN |
| 12 | HD LPS – jistič k spínači světlometů |
| 13 | Relé ABS ABS |
| Relé | |
| čtrnáct | ABS – protiblokovací brzdový systém |
| patnáct | FAN CONT # 3 – Sekundární chladicí ventilátor (na straně spolujezdce) |
| šestnáct | ROH |
1998, 1999
Reklamní inzeráty
Přístrojová deska
Přidělení pojistek na přístrojové desce (1998, 1999)
| Ne. | Popis |
|---|---|
| jeden | Zapalovač doutníků – palubní deska a konzolový zapalovač cigaret |
| 2 | Nepoužívá |
| 3 | Nepoužívá |
| 4 | HVAC – elektromagnetický box sestavy ovládání HVAC, motor směšovače, modul DRL, řídicí hlava HVAC, relé odmlžovače, digitální rychloměr (SEO) |
| Pět | Záblesk nebezpečí |
| 6 | Lampe Spot RH (SEO |
| 7 | Spouštěcí relé |
| osm | Nepoužívá |
| devět | Nepoužívá |
| deset | Elektronický akumulátor I / P – modul zvonkohry, modul elektronického ovládání brzd (EBCM), modul proti krádeži, rádio DL |
| jedenáct | Napájecí příslušenství č. 2 – Řídicí jednotka střešního okna, napájení příslušenství (SEO) |
| 12 | Anti-Theft / PCM-modul proti krádeži, řídicí modul pohonné jednotky, (PCM) IGN Syst. Relé |
| 13 | ABS – elektronický řídicí modul brzd (EBCM), relé ABS |
| čtrnáct | Motor ventilátoru HVAC – relé motoru ventilátoru |
| patnáct | Lampa Spot LH (SEO) |
| šestnáct | Ovládání na volantu č. 1 – Osvětlení dálkového ovladače na volantu |
| 17 | Nepoužívá |
| 18 | Nepoužívá |
| devatenáct | Elektrické příslušenství č. 1 – spínače zamykání dveří, osvětlení zavazadlového prostoru, spínač zrcátek O / S, (SEO) lampa víka zadního prostoru vozidla nebo světla okenního panelu |
| dvacet | Ovládání na volantu č. 2 – Ovládání rádia na volantu |
| 21 | Airbag – systém airbagů |
| 22 | Tempomat – Vypínací spínač tempomatu, modul tempomatu, spínač tempomatu směrových světel |
| 23 | Stoplamps – spínač Stoplamp (brzda) |
| 24 | Nepoužívá |
| 25 | Angličtina / Metrika (SEO) |
| 26 | Nepoužívá |
| 27 | Nepoužívá |
| 28 | CTSY Lights – Vnější zpětná zrcátka, osvětlení prostoru I / P, zpětné zrcátko s americkým osvětlením, kopulovité světlo |
| 29 | WIPER – spínač stěračů |
| třicet | Bliká – bliká Bliká |
| 31 | Nepoužívá |
| 32 | Elektrické zámky – relé zámku dveří, přijímač dálkového bezklíčového vstupu |
| 33 | DRL MDL – modul denního svícení, přepínač příslušenství (SEO) |
| 34 | Nepoužívá |
| 35 | Nepoužívá |
| 36 | Nepoužívá |
| 37 | Zadní odmlžovač – relé spínače odmlžovače zadního okna |
| 38 | Radio – Radio, Power Drop |
| 39 | I / P Electronics Zapalovací výkon – spínač světlometů, přístrojová deska, modul zvonkohry, přijímač bezklíčového vstupu, přepínač stoplampu (TCC & BTSI) (SEO) |
| 40 | Nepoužívá |
| 41 | Pokles výkonu |
| 42 | Evap. Přízemní. – Odpařovací emisní elektromagnetický ventil nádoby (EVAP) |
| 43 | Nepoužívá |
| 44 | Nepoužívá |
| 45 | Nepoužívá |
| Jističe | |
| A | Nepoužívá |
| B | Nepoužívá |
| C | Elektrická okna |
| D | Elektrická sedadla |
| A | Nepoužívá |
Reklamní inzeráty
Pojistková skříňka motorového prostoru №1 (na straně spolujezdce)
Přiřazení pojistek a relé v pojistkové skříňce motorového prostoru №1 (1998, 1999)
| Jméno / číslo | Popis |
|---|---|
| R / CMPT REL | Dálkové odemykání kufru, couvací světla, dálkový ovladač zamykání dveří |
| PCM BAT | Řídicí modul pohonného ústrojí (PCM), relé palivového čerpadla, relé ventilátoru č. 1 a č. 2 |
| A / C CONT | Relé klimatizace CMPR |
| TRANS | Automatická převodovka |
| F / INJN | Vstřikovače paliva |
| PCM IGN | Senzor hmotnostního průtoku vzduchu (MAF) Vyhřívaný snímač kyslíku č. 1 a č. 2 Magnetický ventil čištění odpařovacích emisí (EVAP) |
| ELEK IGN | Elektronický řídicí modul zapalování (EI) |
| deset | Pojistkový blok I / P |
| 12 | Elektrický střed pod kapotou na straně spolujezdce, relé IGN SYST, pojistka WCMPT REL, pojistka PCM BAT |
| 13 | RELÉOVÝ VENTILÁTOR KONTAKT # 1 |
| Relé | |
| čtrnáct | PALIVOVÉ ČERPADLO |
| patnáct | Klimatizace CMPR |
| šestnáct | FAN CONT # 2 – Sekundární chladicí ventilátor (na straně spolujezdce) |
| 17 | FAN CONT # 1 – hlavní chladicí ventilátor (na straně řidiče) |
| 18 | IGN SYST |
Reklamní inzeráty
Pojistková skříňka motorového prostoru №2 (na straně řidiče)
Přiřazení pojistek a relé v pojistkové skříňce motorového prostoru №2 (1998, 1999)
| Ne. | Používání |
|---|---|
| VENTILÁTOR # 3 | Relé VENTILÁTOR # 3 |
| PARC LPS | Spínač světlometů |
| ROH | Relé houkačky |
| břišní svaly | Protiblokovací brzdový systém |
| jedenáct | Jistič C, spouštěcí relé, ovládání STR WHL č. 2, napájecí zdroj č. 2 a relé proti krádeži |
| 12 | HD LPS – jistič k spínači světlometů |
| 13 | Relé ABS ABS |
| Relé | |
| čtrnáct | ABS – protiblokovací brzdový systém |
| patnáct | FAN CONT # 3 – Sekundární chladicí ventilátor (na straně spolujezdce) |
| šestnáct | ROH |
