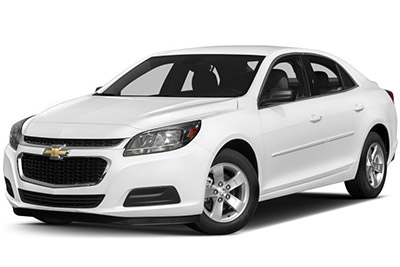

V tomto článku uvažujeme o osmé generaci Chevroletu Malibu, vyráběného v letech 2013 až 2016. Zde najdete schémata pojistkových skříní Chevrolet Malibu 2013, 2014, 2015 a 2016 , získáte informace o umístění pojistkových panelů uvnitř vozu a dozvíte se více o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Chevrolet Malibu 2013-2016
Pojistka zapalovače cigaret / zásuvky Chevrolet Malibu je pojistka č. 6 (přední zásuvka pro příslušenství) v pojistkové skříňce palubní desky.
Pojistková skříňka palubní desky
Umístění pojistkové skříňky
Je umístěn na straně řidiče na přístrojové desce, za krytem nalevo od volantu.
Schéma pojistkové skříňky
Přiřazení pojistek a relé na přístrojové desce
| Ne. | Používání |
|---|---|
| jeden | Ovládání na volantu Podsvícení |
| 2 | Blinkr pravý zadní, ukazatel směru zpětného zrcátka levý, ukazatel směru přední levý, zámky dveří |
| 3 | Levé obrysové světlo, levé DRL světlo, ovládání světlometů, pravé zadní světlo, pravé boční / obrysové světlo, otočení pravého zrcátka, pravé přední směrové světlo |
| 4 | Rádio |
| Pět | OnStar (je -li ve výbavě) |
| 6 | Napájecí zásuvka pro přední příslušenství |
| 7 | Napájecí zásuvka konzoly |
| osm | Osvětlení poznávací značky, vysoké střední obrysové světlo, zadní mlhová světla, přední pravá boční / boční světla, LED indikátor jasu, ostřikovací čerpadlo, pravé boční světlo, uvolnění kufru |
| devět | Potkávací světlo vlevo, DRL |
| deset | Řídicí modul těla 8 (pojistka J-Case), napájecí zámky |
| jedenáct | Větrání předního topení Klimatizace / ventilátor (pojistka J-Case) |
| 12 | Sedadlo spolujezdce (jistič) |
| 13 | Sedadlo řidiče (jistič) |
| čtrnáct | Diagnostický spojovací konektor |
| patnáct | Airbag, SDM |
| šestnáct | Uvolnění kufru |
| 17 | Regulátor klimatizace vytápění a větrání |
| 18 | Hlavní zvuk |
| devatenáct | Připojit |
| dvacet | Čidlo spolujezdce |
| 21 | Přístrojová deska |
| 22 | Spínač zapalování |
| 23 | Pravé potkávací světlo, DRL |
| 24 | Okolní světlo, podsvícení spínačů (LED), osvětlení kufru, zámek řazení, zachycení klíčů |
| 25 | 110 V CA |
| 26 | Náhradní |
| Relé | |
| K1 | Uvolnění kufru |
| K2 | Nepoužívá |
| K3 | Zásuvkové relé |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Reklamní inzeráty
Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Používání |
|---|---|
| Mini pojistky | |
| jeden | Baterie modulu řízení převodovky |
| 2 | Baterie řídicího modulu motoru (LTG / LUK) / spojky kompresoru klimatizace (LWK) |
| 3 | Spojka kompresoru klimatizace (LTG / LUK) |
| 4 | Spojka kompresoru klimatizace (LTG / LUK) |
| Pět | Baterie řídicího modulu motoru (LKW) |
| 7 | Baterie řídicího modulu motoru (LKW) |
| osm | Náhradní |
| devět | Zapalovací cívky |
| deset | Řídicí modul motoru |
| jedenáct | Emise |
| 13 | Zapnutí přenosového modulu |
| čtrnáct | Čerpadlo chladiče kabiny / solenoid SAIR |
| patnáct | 2013-2014: Čerpadlo chladicí kapaliny MGU |
| šestnáct | Zapalování Aero Shutter / eAssist |
| 17 | 2013-2014: zapalování SDM |
| 18 | Modul izolátoru dvojité baterie R / C |
| dvacet | Pomocné olejové čerpadlo převodovky (LKW) |
| 23 | EAssist modul / náhradní díl (LKW) |
| 29 | Elektrické ovládání dřeva na levém sedadle |
| třicet | Elektrické ovládání dřeva pravého sedadla |
| 31 | Modul EAssist / řídicí modul podvozku |
| 32 | Zpětná světla / Vnitřní světla |
| 33 | Vyhřívaná přední sedadla |
| 34 | Protiblokovací ventil brzdového systému |
| 35 | Zesilovač |
| 37 | Pravý hlavní paprsek |
| 38 | Levá dálková světla |
| 46 | Fanoušek |
| 47 | Emise |
| 48 | Foglamp |
| 49 | Pravá přední HID potkávací světla |
| padesáti | Levé HID potkávací světlo |
| 51 | Klakson / dvojitý roh |
| 52 | Klastrové zapalování |
| 53 | Vnitřní zrcátko / zadní kamera / palivový modul zapalování |
| 54 | Zapnutí topných, ventilačních a klimatizačních modulů |
| 55 | Elektricky ovládaná přední okna / zrcátka |
| 56 | Ostřikovač čelního skla |
| 57 | Náhradní |
| 60 | Vyhřívané zrcátko |
| 62 | Solenoid odvzdušnění kazety |
| 66 | 2013-2014: solenoid SAIR |
| 67 | Palivový modul |
| 69 | Senzor napětí baterie |
| 70 | Vybočení z jízdního pruhu / Pomoc při parkování vzadu / Pomoc v boční slepé zóně |
| 71 | PEPS BATT |
| Pojistky J-Case | |
| 6 | Přední stěrač |
| 12 | Startér 1 |
| 21 | Elektricky ovládané zadní okno |
| 22 | Střešní okno |
| 24 | Přední elektrické okno |
| 25 | PEPS MTR |
| 26 | Protiblokovací čerpadlo brzdového systému |
| 27 | Nepoužívá |
| 28 | Zadní odmlžovač |
| 41 | Brzdové vakuové čerpadlo |
| 42 | Chladicí ventilátor K2 |
| 44 | Startér 2 |
| 45 | Chladicí ventilátor K1 |
| 59 | Emise vzduchového čerpadla |
| Mini relé | |
| 7 | Hnací ústrojí |
| devět | Chladicí ventilátor K2 |
| 13 | Chladicí ventilátor K1 |
| patnáct | Run / Crank |
| šestnáct | 2013-2014: Emise vzduchového čerpadla |
| 17 | Odmrazovač oken / zrcátek |
| Mikro relé | |
| jeden | Spojka kompresoru klimatizace |
| 2 | Solenoid startéru |
| 4 | Rychlost předního stěrače |
| Pět | Přední stěrač aktivován |
| 6 | 2013-2014: kabinové čerpadlo eAssist / solenoid SAIR |
| osm | Pomocné olejové čerpadlo převodovky (LKW) |
| deset | Chladicí ventilátor K3 |
| jedenáct | Olejové čerpadlo převodovky (LUK) / elektromagnet startéru 2 (LKW) |
| čtrnáct | Potkávací / světlomet DRL |
