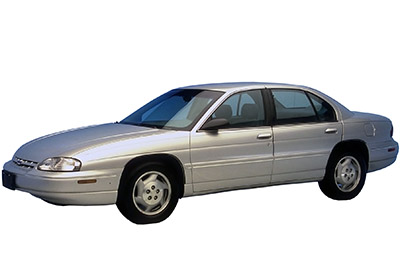

V tomto článku uvažujeme o druhé generaci Chevrolet Lumina, vyráběné v letech 1994 až 2001. Zde najdete schémata pojistkových skříní Chevrolet Lumina 1995, 1996, 1997, 1998, 1999, 2000 a 2001 , získáte informace o umístění pojistkové skříňky pojistkové panely uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Chevrolet Lumina 1995-2001
Umístění pojistkové skříňky
Pojistková skříňka palubní desky
Pojistková skříňka je umístěna za krytem na palubní desce na straně spolujezdce.
Pojistkové skříňky v motorovém prostoru
V motorovém prostoru jsou umístěny dva pojistkové bloky, jeden na straně spolujezdce a druhý na straně řidiče.
Schémata pojistkových skříní
1995, 1996, 1997
Přístrojová deska
Reklamní inzeráty
Přidělení pojistek na přístrojové desce (1995-1997)
| Ne. | Popis |
|---|---|
| jeden | CIGARETOVÝ ZAPALOVAČ – Přístrojový panel a konzolový zapalovač cigaret |
| 2 | Nepoužívá |
| 3 | 1995: nepoužito; 1996: DRL MDL; 1997: Nepoužito |
| 4 | 1995: nepoužito;
1996: HVAC # 2 – elektromagnetická skříň řídicí sestavy HVAC; 1997: HVAC – elektromagnetická skříňka sestavy ovládání HVAC, motor směšovače, modul DRL, řídicí hlava HVAC, spínač ovládání ventilátoru |
| Pět | NEBEZPEČÍ FLASHER |
| 6 | 1995: nepoužito;
1996: ELEKTRICKÉ PŘÍSLUŠENSTVÍ # 2 – Střešní řídicí jednotka; 1997: RH SPOT LAMP (SEO) |
| 7 | Nepoužívá |
| osm | Nepoužívá |
| devět | Nepoužívá |
| deset | I / P ELECTRONICS BATTERY FEED – modul zvonkohry, modul elektronického ovládání brzd (EBCM), modul proti krádeži, rádio, ALDL |
| jedenáct | 1995: AIR BAG # 2 – Detekční a diagnostický modul (SDM), relé startéru;
1996-1997: RELÉ STARTÉRU |
| 12 | ANTI-THEFT / PCM-modul proti krádeži |
| 13 | 1995: nepoužito; 1996-1997: ABS – modul elektronického řízení brzd (EBCM), relé ABS |
| čtrnáct | HVAC FAN MOTOR – relé motoru ventilátoru |
| patnáct | 1995-1996: HVAC # 1 – Motor ventilu teploty vzduchu, modul denního světla (DRL), sestava řízení HVAC. Multifunkční páčka / spínač tempomatu
1997: LH SPOT LAMP (SEO) |
| šestnáct | 1995-1996: ZADNÍ DEFOG – Spínač odmlžování zadního okna řídicí jednotky HVAC;
1997: Nepoužito |
| 17 | Nepoužívá |
| 18 | Nepoužívá |
| devatenáct | 1995: NAPÁJENÍ # 1 – Spínače zámku dveří
1996-1997: NAPÁJECÍ PŘÍSLUŠENSTVÍ (napájecí zdroj) č. 1 – Spínače zamykání dveří, osvětlení zavazadlového prostoru, spínač zrcátek O / S |
| dvacet | 1995: nepoužito; 1996-1997: ELEKTRICKÉ PŘÍSLUŠENSTVÍ # 2 řídicí jednotka (střešní okno) |
| 21 | 1995: AIR BAG # 1 – Detekční a diagnostický modul (SDM);1996-1997: AIR BAG – systém airbagů |
| 22 | 1995-1996: nepoužito;
1997: TEMPOMAT – Vypínač tempomatu |
| 23 | FIRE STOP – spínač TCC / Brakc |
| 24 | 1995: HVAC # 2 – řídicí sestava HVAC, elektromagnetický box; 1996: KONTROLA RYCHLOSTI; 1997: Nepoužito |
| 25 | 1995-1996: nepoužito; 1997: ENGLISH / METRIC (SEO) |
| 26 | Nepoužívá |
| 27 | Nepoužívá |
| 28 | CTSY LAMPS – Vnější zrcátka, odmlžovací relé (1995, 1996), osvětlení prostoru I / P, osvětlení zdvořilosti a čtení hlavy, osvětlené zrcadlo I / S, kopulovité světlo |
| 29 | WIPER – spínač stěračů |
| třicet | Bliká – bliká Bliká |
| 31 | Nepoužívá |
| 32 | NAPÁJECÍ ZÁMKY – relé zámku dveří, přijímač bezklíčového vstupu |
| 33 | 1995: ABS – modul elektronického řízení brzd (EBCM), relé ABS; 1996: nepoužito; 1997: DRL MODUL |
| 34 | Nepoužívá |
| 35 | Nepoužívá |
| 36 | Nepoužívá |
| 37 | 1995-1996: nepoužito; 1997: ZADNÍ DEFOG – Spínač odmlžování zadního okna řídicí jednotky HVAC |
| 38 | 1995: RÁDIO – rádio; 1996-1997: RÁDIO – rádio, rádiové spínače na volantu, Power Drop |
| 39 | ELEKTRONICKÉ ZAPNUTÍ I / P NAPÁJENÍ – spínač světlometů, vypínač tempomatu (1995, 1996), modul snímání a diagnostiky (1995, 1996), spínač TCC / brzd, přístrojová deska, modul zvonkohry, přijímač bezklíčového vstupu, spínač BTSI |
| 40 | Nepoužívá |
| 41 | 1995-1996: nepoužito; 1997: ZTRÁTA MOCI |
| 42 | 1995-1996: nepoužito; 1997: VYLEPŠENÝ EVAP, SOLENOID |
| 43 | Nepoužívá |
| 44 | Nepoužívá |
| 45 | Nepoužívá |
| Jistič | |
| A | Nepoužívá |
| B | Nepoužívá |
| C | Elektrická okna |
| D | Elektrická sedadla |
| A | Nepoužívá |
Reklamní inzeráty
Pojistková skříňka motorového prostoru №1 (na straně řidiče)
Přidělení pojistek v pojistkové skříňce motorového prostoru №1 (1995-1997)
| Ne. | Příjmení | Popis |
|---|---|---|
| jeden | Nepoužívá | |
| 2 | Nepoužívá | |
| 3 | Nepoužívá | |
| 4 | VENTILÁTOR č. 3 nebo MLHOVÉ LPS | 1995-1996: Mlhovky; 1997: Relé FAN CONT # 3 |
| Pět | PARC LPS | Spínač světlometů |
| 6 | ROH | Relé houkačky, lampa pod kapotou |
| 7 | břišní svaly | 1995: nepoužito; 1996-1997: protiblokovací brzdový systém |
| osm | Nepoužívá | |
| devět | ANO P/S | 1996: směr EVO; 1997: Nepoužito |
| deset | IGN SW2 | 1995-1996: Zesílený blok I / P: PWR WDO a jistič D; Elektrický střed pod kapotou na straně spolujezdce: pojistky TCC a ENG EMIS;
1997: Nepoužito |
| jedenáct | IGN SW1 | 1995-1996: Blok pojistek I / P: Rádiové pojistky, stěrač, HVAC, ABS a směrová světla; Elektrický střed pod kapotou na straně spolujezdce: pojistky F / IJN, ECM IGN a ELEK IGN;
1997: Blok pojistek I / P: Rádiové pojistky, stěrač, HVAC, ABS a PWR WDO indikátory a jistič D; Elektrický střed pod kapotou na straně spolujezdce: pojistky F / IJN, ECM IGN, TCC, ENG EMIS a ELEK IGN |
| 12 | HD LPS | Vypínač vypínače světlometů |
| 13 | břišní svaly | Relé ABS |
| Relé | ||
| čtrnáct | břišní svaly | Protiblokovací brzdový systém |
| patnáct | FAN CONT # 3 nebo FOG LPS | 1995: Mlhovky; 1996: nepoužito; 1997: Sekundární chladicí ventilátor (na straně spolujezdce) |
| šestnáct | ROH | Roh |
Pojistková skříňka motorového prostoru №2 (na straně spolujezdce)
Přidělení pojistek v pojistkové skříňce motorového prostoru №2 (1995-1997)
| Ne. | Příjmení | Popis |
|---|---|---|
| jeden | AIR PMP | 1995: nepoužito; 1996: Relé AIR; 1997: Nepoužito |
| 2 | R / CMPT REL | Dálkové spouštění kufru, couvací světla (1996, 1997) |
| 3 | BAT PCM nebo BAT ECM | 1995: Řídicí modul pohonné jednotky (PCM), spínač palivového čerpadla / olejového tlaku, relé palivového čerpadla, relé ventilátoru č. 1;
1996-1997: Řídicí modul pohonné jednotky (PCM), palivové čerpadlo, relé palivového čerpadla, relé ventilátoru č. 1 a č. 2 |
| 4 | CBT | 1995: Automatická převodovka, spínač rozsahu převodovky (pouze VIN M); 1996-1997: nepoužívá se |
| Pět | VYDÁNO A / C CONT nebo ENG | 1995: Generátor, digitální recirkulační ventil výfukových plynů (DEGR), elektromagnetický ventil odpařovacích emisních kazet (EVAP), vyhřívaný senzor kyslíku, relé ventilátoru č. 2, relé klimatizace CMPR (pouze VIN M)
1996-1997: A / C CMPR Relay (pouze VIN M) |
| 6 | CRUISE nebo TRANS nebo TCC | 1995: Modul regulace rychlosti, relé CMPR A / C (pouze VIN X);
1996-1997: automatická převodovka, přepínač rozsahu transaxle (pouze VIN M) |
| 7 | F / INJN | 1995: Vstřikovače paliva, 24x snímač polohy klikového hřídele s vysokým rozlišením, snímač polohy vačkového hřídele;
1996-1997: Vstřikovače paliva |
| osm | PCM IGN nebo ECM IGN | 1995: Řídicí modul pohonné jednotky (PCM), snímač průtoku vzduchu (MAF) (pouze VIN X);
1996-1997: Řídicí modul hnacího ústrojí (PCM), snímač hmotnostního průtoku vzduchu (MAF) (pouze VIN X), EGR, CCP, snímač kyslíku, spínač vakuové kazety, relé ventilátoru č. 2 (1996) |
| devět | ELEK IGN | Elektronický řídicí modul zapalování (EI) |
| deset | Pojistkový blok I / P | |
| jedenáct | 1995-1996: Relé VENTILÁTOR CONT # 1; 1997: Nepoužito |
|
| 12 | 1995-1996: Elektrický střed pod kapotou na straně spolujezdce a pojistkové bloky I / P: pojistky 5, 14, 23 a 32;
1997: Elektrický střed pod kapotou na straně spolujezdce, relé F / PMP, chladicí ventilátory č. 1 a č. 2, relé zapalování, spínač P / N |
|
| 13 | 1995-1996: relé FAN CONT # 2 relé a pojistkový blok I / P: pojistka 16, elektrický jistič D sedadla; 1997: Relé FAN CONT # 1 |
|
| Relé | ||
| čtrnáct | PALIVOVÉ ČERPADLO | PALIVOVÉ ČERPADLO |
| patnáct | Klimatizace CMPR | Klimatizace CMPR |
| šestnáct | KONTROLA VENTILÁTORU # 2 | Sekundární chladicí ventilátor (na straně spolujezdce) |
| 17 | KONTROLA VENTILÁTORU č. 1 | Hlavní chladicí ventilátor (na straně řidiče) |
| 18 | 1995: nepoužito; 1996-1997: relé zapalování |
Reklamní inzeráty
1998, 1999, 2000, 2001
Přístrojová deska
Přidělení pojistek na přístrojové desce (1998-2001)
| Ne. | Popis |
|---|---|
| jeden | Zapalovač cigaret – zapalovač cigaret na palubní desce a konzole |
| 2 | Nepoužívá |
| 3 | Nepoužívá |
| 4 | Solenoidový box HVAC – HVAC Control Assembly, motor směšovače, modul DRL, řídicí hlava HVAC, odmlžovací relé, digitální rychloměr (SEO) |
| Pět | Blikající nebezpečí |
| 6 | Lampe Spot RH (SEO) |
| 7 | Spouštěcí relé |
| osm | Nepoužívá |
| devět | Nepoužívá |
| deset | Elektronický akumulátor I / P – modul zvonkohry, modul elektronického ovládání brzd (EBCM), modul proti krádeži, rádio, DLC |
| jedenáct | Napájecí příslušenství č. 2 – Řídicí jednotka střešního okna, napájení příslušenství (SEO) |
| 12 | Anti-theft / PCM-modul proti krádeži, řídicí modul hnacího ústrojí, systémové relé IGN (PCM) |
| 13 | ABS – elektronický řídicí modul brzd (EBCM), relé ABS |
| čtrnáct | Motor ventilátoru HVAC – relé motoru ventilátoru |
| patnáct | Lampa Spot LH (SEO) |
| šestnáct | Ovládání na volantu č. 1 – Osvětlení dálkového ovladače na volantu |
| 17 | Nepoužívá |
| 18 | Nepoužívá |
| devatenáct | Elektrické příslušenství č. 1 – spínače zamykání dveří, osvětlení zavazadlového prostoru, spínač zrcátek O / S, (SEO) lampa víka zadního prostoru vozidla nebo světla okenního panelu |
| dvacet | Ovládání na volantu č. 2 – Ovládání rádia na volantu |
| 21 | Airbag – systém airbagů |
| 22 | Tempomat – Vypínací spínač tempomatu, modul tempomatu, spínače tempomatu se směrovým signálem |
| 23 | Stoplamps – spínač Stoplamp (brzda) |
| 24 | Nepoužívá |
| 25 | Angličtina / Metrika (SEO) |
| 26 | Nepoužívá |
| 27 | Nepoužívá |
| 28 | CTSY Lights – Zrcadla pod umyvadlo, osvětlení prostoru I / P, osvětlené zrcadlo I / S, kopulovité světlo |
| 29 | Stěrač – spínač stěračů |
| třicet | Bliká – bliká Bliká |
| 31 | Nepoužívá |
| 32 | Elektrické zámky – relé zámku dveří, přijímač dálkového bezklíčového vstupu |
| 33 | DRL MDL – modul denního svícení, přepínač příslušenství (SEO) |
| 34 | Nepoužívá |
| 35 | Nepoužívá |
| 36 | Nepoužívá |
| 37 | Zadní odmlžovač – relé spínače odmlžovače zadního okna |
| 38 | Rádio, Power Drop |
| 39 | Elektronický výkon zapalování I / P – spínač světlometů, palubní deska, modul zvonkohry, přijímač bezklíčového vstupu, spínač stopek (TCC & BTSI) (SEO) |
| 40 | Nepoužívá |
| 41 | Pokles výkonu |
| 42 | Evap. Přízemní. – Elektromagnetický ventil ventilace nádrže na emise z odpařování (EVAP) |
| 43 | Nepoužívá |
| 44 | Nepoužívá |
| 45 | Nepoužívá |
| Jističe | |
| A | Nepoužívá |
| B | Nepoužívá |
| C | Elektrická okna |
| D | Elektrická sedadla |
| A | Nepoužívá |
Reklamní inzeráty
Pojistková skříňka motorového prostoru №1 (na straně řidiče)
Přidělení pojistek v pojistkové skříňce motorového prostoru №1 (1998-2001)
| Ne. | Příjmení | Popis |
|---|---|---|
| jeden | Nepoužívá | |
| 2 | Nepoužívá | |
| 3 | Nepoužívá | |
| 4 | VENTILÁTOR # 3 | Relé VENTILÁTOR # 3 |
| Pět | PARC LPS | Spínač světlometů |
| 6 | ROH | Relé houkačky |
| 7 | břišní svaly | Protiblokovací brzdový systém |
| osm | Nepoužívá | |
| devět | Nepoužívá | |
| deset | Nepoužívá | |
| jedenáct | Jistič C, spouštěcí relé, ovládání Str Whl č. 2, napájecí zdroj č. 2 a relé proti krádeži | |
| 12 | HD LPS – jistič k spínači světlometů | |
| 13 | Relé ABS ABS | |
| Relé | ||
| čtrnáct | ABS – protiblokovací brzdový systém | |
| patnáct | VENTILÁTOR # 3 – Sekundární chladicí ventilátor (na straně spolujezdce) | |
| šestnáct | ROH |
Pojistková skříňka motorového prostoru №2 (na straně spolujezdce)
Přidělení pojistek v pojistkové skříňce motorového prostoru №2 (1998-2001)
| Ne. | Příjmení | Popis |
|---|---|---|
| jeden | Nepoužívá | |
| 2 | R / CMPT REL | Dálkové odblokování kufru, couvací světla, přijímač zámku dveří na dálkové ovládání |
| 3 | PCM BAT | Řídicí modul pohonu (PCM), relé palivového čerpadla, relé ventilátoru č. 1 a č. 2 |
| 4 | Nepoužívá | |
| Pět | A / C CONT | Relais Cmpt A / C |
| 6 | TRANS | Automatická převodovka |
| 7 | F / INJN | Vstřikovače paliva |
| osm | PCM IGN | Senzor hmotnostního průtoku vzduchu (MAF) Vyhřívaný snímač kyslíku č. 1 a č. 2 Magnetický ventil čištění odpařovacích emisí (EVAP) |
| devět | ELEK IGN | Elektronický řídicí modul zapalování (EI) |
| deset | Pojistkový blok I / P | |
| jedenáct | Nepoužívá | |
| 12 | Elektrický střed pod kapotou na straně spolujezdce, relé systému zapalování, pojistka R / Cmpt Rel, pojistka netopýra PCM | |
| 13 | Relé ventilátoru č. 1 | |
| Relé | ||
| čtrnáct | Palivové čerpadlo | |
| patnáct | A / C Cmpr | |
| šestnáct | Pokračování ventilátoru č. 2 – Sekundární ventilátor chlazení (na straně spolujezdce) | |
| 17 | Pokračování ventilátoru č. 1 – hlavní ventilátor chlazení (na straně řidiče) | |
| 18 | Ign Syst |
