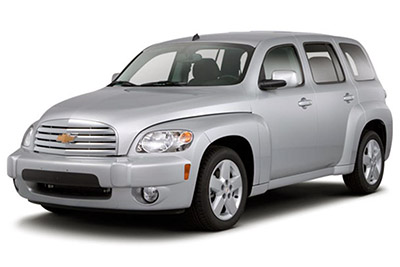

Chevrolet HHR byl vyroben v letech 2006 až 2011. V tomto článku najdete schémata pojistkových skříní Chevrolet HHR 2006, 2007, 2008, 2009, 2010 a 2011 , získáte informace o umístění pojistkových panelů uvnitř vozu a dozvíte se o přiřazení každé pojistky (uspořádání pojistek) a relé.
Rozložení pojistek Chevrolet HHR 2006-2011
Pojistky zapalovače cigaret Chevrolet HHR (elektrická zásuvka) jsou pojistky №7 (zadní elektrická zásuvka (pouze dodávka)), №12 (zadní elektrická zásuvka (pouze dodávka)), №29 (zapalovač -cigareta) a №30 (elektrická zásuvka) v pojistkové skříňce motorového prostoru.
Umístění pojistkové skříňky
Je umístěn na bočním panelu spolujezdce na středové konzole.
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek a relé na přístrojové desce
| Ne. | Používání |
|---|---|
| jeden | Stahovák pojistek |
| 2 | Prázdný |
| 3 | Prázdný |
| 4 | Prázdný |
| Pět | Prázdný |
| 6 | Zesilovač |
| 7 | Shluk |
| osm | Spínač zapalování, klíč PASS III + |
| devět | brzdová světla |
| deset | Topení, větrání, klimatizace, PASS-Key III + |
| jedenáct | Prázdný |
| 12 | Náhradní |
| 13 | Airbag |
| čtrnáct | Náhradní |
| patnáct | Stěrač |
| šestnáct | Klimatizace, zapalování |
| 17 | Napájení příslušenství u okna |
| 18 | Prázdný |
| devatenáct | Elektrický posilovač řízení, ovládání na volantu |
| dvacet | Střešní okno |
| 21 | Náhradní |
| 22 | Prázdný |
| 23 | Audio systém |
| 24 | Rádio XM, OnStar |
| 25 | Řídicí modul motoru, řídicí modul převodovky |
| 26 | Dveřní zámky |
| 27 | Vnitřní osvětlení |
| 28 | Osvětlení ovládání na volantu |
| 29 | Elektrická okna |
| Relé: | |
| třicet | Systém ovládání klimatizace |
| 31 | Prázdný |
| 32 | Zachovaný výkon příslušenství (RAP) |
Umístění pojistkové skříňky
Je umístěn na straně řidiče v motorovém prostoru, pod kapotou.
Reklamní inzeráty
Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Používání |
|---|---|
| jeden | Elektrický posilovač řízení |
| 2 | Zadní odmlžovač |
| 3 | Prázdný |
| 4 | Modul ovládání těla 3 |
| Pět | Spouštěcí systém |
| 6 | Modul ovládání těla 2 |
| 7 | Zadní napájecí zástrčka (pouze dodávka), chladicí ventilátor (pouze SS) |
| osm | Prázdný |
| devět | Dioda spojky klimatizace |
| deset | Zadní dveře, střešní okno |
| jedenáct | Prázdný |
| 12 | Zadní elektrická zásuvka (pouze dodávka) |
| 13 | Palivové čerpadlo |
| dvacet | Stěrač zadního skla |
| 21 | Třpytivé |
| 22 | Klimatizace |
| 23 | Vyhřívaná sedadla (volitelně) |
| 25 | Stahovák pojistek |
| 27 | Prázdný |
| 29 | Zapalovač |
| třicet | Zástrčka |
| 31 | Denní lampy |
| 32 | Prázdný |
| 33 | Emise |
| 36 | Elektricky ovládaná okna (pouze Turbo) |
| 37 | Elektrické sedadlo (volitelně) |
| 40 | Fanoušek |
| 41 | Řídicí modul motoru |
| 42 | Cam Phaser (pouze Turbo) |
| 43 | Řídicí modul motoru, převodovka |
| 44 | Protiblokovací brzdový systém (volitelně) |
| 45 | Vstřikovače, zapalovací modul |
| 46 | Nouzová světla |
| 47 | Vyhřívané sedadlo (volitelně) |
| 49 | Čerpadlo ostřikovače čelního skla |
| 53 | Mlhová světla (volitelně) |
| 56 | Detekční a diagnostický modul (SDM) |
| 57 | Protiblokovací brzdový systém (volitelně) |
| 58 | Dioda stěrače |
| 59 | Stěrač |
| 60 | Roh |
| 61 | Protiblokovací brzdový systém (volitelně) |
| 62 | Přístrojová deska, zapalování |
| 63 | Dálková světla na straně řidiče |
| 64 | Odvzdušnění nádrže |
| 65 | Tlumené světlomety na straně řidiče |
| 66 | Potkávací světlomety na straně spolujezdce |
| 67 | Dálková světla na straně spolujezdce |
| 69 | Parkovací světla |
| Relé: | |
| čtrnáct | Relé zadního odmlžovače |
| patnáct | Spojka klimatizace |
| šestnáct | Prázdný |
| 17 | Stěrač zadního skla |
| 18 | Odemykání zadních výklopných dveří |
| devatenáct | Palivové čerpadlo |
| 24 | Prázdný |
| 26 | Hnací ústrojí |
| 28 | Denní lampy |
| 34 | Spouštěcí systém |
| 35 | Prázdný |
| 38 | Prázdný |
| 39 | Čerpadlo ostřikovače čelního skla |
| 48 | Zadní ostřikovač čelního skla |
| padesáti | Fanoušek |
| 51 | Utíkej, kliku |
| 52 | Stěrač |
| 54 | Mlhová světla (volitelně) |
| 55 | Roh |
| 68 | Parkovací světla |
| 70 | Stěrače |
| 71 | Potkávací světla světlometů |
| 72 | Světlomet |
Další relé:
– Centrální relé se zvýšeným dorazem a relé zámku zadního přístupového panelu (pouze dodávka) jsou umístěny pod kapotou před levou tlumicí věží.
– Relé dveří levého zadního přístupového panelu (pouze dodávka) a relé dveří zadního pravého zadního přístupového panelu (pouze dodávka) jsou umístěny v zadní části vozidla, za panelem pravé zadní čtvrtinové obložení.
– Mini pojistka pro zadní elektrickou zásuvku (pouze dodávka) je umístěna v blízkosti baterie v zadní části vozidla.
