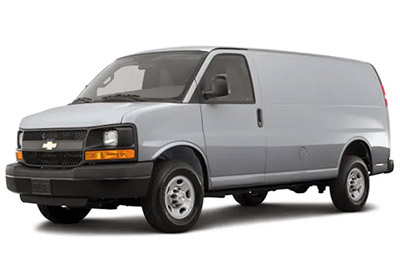

V tomto článku uvažujeme o druhé generaci Chevrolet Express, vyráběné v letech 2003 až 2019. Zde najdete schémata pojistkových skříní Chevrolet Express 2003, 2003, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 , 2014, 2015, 2016, 2017, 2018, 2019 a 2020 , získejte informace o umístění pojistkových panelů uvnitř vozu a dozvíte se více o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Chevrolet Express 2003-2020
Pojistky zapalovače cigaret (napájecí zásuvka) Chevrolet Express jsou umístěny v pojistkové skříňce v motorovém prostoru. 2003-2007 – viz pojistky č. 29 (pomocné napájecí zásuvky) a č. 30 (zapalovač cigaret). 2008-2009 viz pojistky č. 33 (zásuvka pomocného napájení) a č. 38 (zapalovač cigaret). 2010-2020 – viz pojistky №25 (zásuvka pomocného napájení) a №73 (zapalovač cigaret).
Umístění pojistkové skříňky
Pojistková skříňka podlahové konzoly
Je umístěn pod sedadlem řidiče.
Motorový prostor
Je umístěn na straně řidiče v motorovém prostoru.
Schémata pojistkových skříní
Reklamní inzeráty
2003, 2004, 2005, 2006, 2007
Pojistková skříňka podlahové konzoly
Přiřazení pojistek a relé v pojistkové skříňce pozemní konzoly (2003-2007)
| Ne. | Používání |
|---|---|
| jeden | Náhradní |
| 2 | Boční zrcátko |
| 3 | Zdvořilostní lampa / SEO |
| 4 | Zastavení / směrové světlo vlevo vzadu |
| Pět | Nákladní zámky |
| 6 | Zadní pravý brzdový / směrový ukazatel |
| 7 | Zámky řidiče |
| osm | Vyvýšené brzdové / středové brzdové světlo |
| devět | Ovládání klimatizace 1 |
| deset | Klimatizace |
| jedenáct | Brzdy |
| 12 | Vyhřívané zrcátko / odmlžovač |
| 13 | Pravé zadní dmychadlo |
| čtrnáct | Rohové zrcátko řidiče |
| patnáct | Dveřní zámky |
| šestnáct | Upfitter Park |
| 17 | Nedostupné |
| 18 | Levé zadní parkovací světlo |
| devatenáct | Projděte zrcadlo |
| dvacet | Zadní pravé parkovací světlo |
| 21 | Parkovací lampa přívěsu |
| 22 | Přední parkovací světlo |
| 32 | Pomocný 1 |
| 33 | Auxilaire 2 |
| Jistič | |
| 34 | Elektrické okno |
| Relé | |
| 23 | Zbytková pomocná síla okna |
| 24 | Pomocný |
| 25 | Pravý zadní odmlžovač |
| 26 | Zdvořilostní lampa |
| 27 | Odemykání nákladu |
| 28 | Odblokování pilota |
| 29 | Parkovací lampa |
| třicet | Dveřní zámky |
| 31 | Odemykání cestujících |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2003-2007)
| Ne. | Používání |
|---|---|
| jeden | Rádiová baterie |
| 2 | Benzín: baterie řídicího modulu hnacího ústrojí Diesel: FOH, řídicí modul motoru, baterie řídicího modulu převodovky |
| 3 | Levá zadní kontrolka |
| 4 | Pravé zadní světlo do zatáček |
| Pět | Zapojení nouzového světla přívěsu |
| 6 | Zapalování 0 |
| 7 | Brzdová světla |
| osm | Zadní pravý odmrazovač / vyhřívané zrcátko |
| devět | Světlo pro denní svícení / směrové světlo vpravo |
| deset | Levé světlo / indikátor denního svícení |
| jedenáct | Řídicí modul nástavby 4 |
| 12 | Palivové čerpadlo |
| 13 | Upoutávka |
| čtrnáct | Blikače nebezpečí |
| patnáct | Roh |
| šestnáct | Řídicí modul nástavby 3 |
| 17 | Zastavení / blikání přívěsu |
| 18 | Řídicí modul nástavby 2 |
| devatenáct | Řídicí modul karoserie nákladního vozidla |
| dvacet | Dálkový akční člen |
| 21 | Benzín: Motor 2 Diesel: Náhradní |
| 22 | Zapalování E |
| 23 | Motor 1 |
| 24 | Zapalování řídicího modulu nástavby 1 |
| 25 | Benzín: náhradní nafta: topení paliva |
| 26 | Vnitřní zpětné zrcátko |
| 27 | Povozník |
| 28 | Systém blokování převodovky brzdy |
| 29 | Pomocné zásuvky |
| třicet | Zapalovač |
| 31 | Skupina panelu |
| 32 | Klimatizace |
| 33 | Benzín: náhradní nafta: řídicí modul motoru |
| 34 | Benzín: Solenoid odvzdušnění kazety Diesel: Zadní mlhová světla |
| 35 | Náhradní |
| 36 | Uzamčení převodu brzd, zabezpečení vozidla |
| 37 | Airbag |
| 38 | Benzín: Řídicí modul hnacího ústrojí zapalování 1 Diesel: Řídicí modul motoru, řídicí modul převodovky, řídicí modul žhavicí svíčky 1 |
| 39 | Benzín: kyslíkový senzor B Diesel: náhradní |
| 40 | Kyslíkový senzor A |
| 41 | Stěrače |
| 42 | Pravý světlomet – potkávací světlo |
| 43 | Levý světlomet – potkávací světlo |
| 44 | Levý světlomet – dálková světla |
| 45 | Pravý světlomet – dálková světla |
| 46 | Benzín: Řídicí jednotka nástavby – Příslušenství vznětového motoru : Řídicí jednotka nástavby, Příslušenství řídicího modulu převodovky |
| 47 | Přední stěrač |
| 48 | Protiblokovací brzdy, systém zlepšení stability vozidla |
| 49 | Zapalování A. |
| padesáti | Upoutávka |
| 51 | Dmychadlo klimatizace |
| 52 | Zapalování B |
| 63 | Benzín: náhradní nafta : akční člen řídicího modulu motoru |
| 64 | Náhradní |
| Relé | |
| 53 | Stěrač |
| 54 | Klimatizace |
| 55 | Benzín: Náhradní nafta: Zadní mlhová světla |
| 56 | Světlomet – dálková světla |
| 57 | Palivové čerpadlo |
| 58 | Světlomet – potkávací světlo |
| 59 | Roh |
| 62 / NÁHRADNÍ (G), ECM (D) |
Benzín: náhradní nafta: řídicí modul motoru |
| 61 / STRTR | Vstup |
| Jistič | |
| 60 / SEAT PWR |
2003-2005: elektrické stahování oken (# 60) 2006-2007: elektrické sedadlo |
2008, 2009
Reklamní inzeráty
Pojistková skříňka podlahové konzoly
Přiřazení pojistek a relé v pojistkové skříňce pozemní konzoly (2008, 2009)
| Ne. | Používání |
|---|---|
| jeden | Regulace teploty 2 (HVAC) |
| 2 | Kompas |
| 3 | Spínač zapalování, modul systému proti krádeži (PK3) |
| 4 | Upfitter zdvořilostní světla |
| Pět | Klimatizace 1 (HVAC) |
| 6 | Prázdný |
| 7 | Skupina panelu |
| osm | Zvukový systém, zvonkohra |
| devět | Pomocné parkovací světlo |
| deset | Záložní světla pomocných přívěsů |
| jedenáct | Dálkový ovladač, monitor tlaku v pneumatikách (TPM) |
| 12 | Ovládání klimatizace (HVAC) |
| 13 | Parkovací světla přívěsu |
| čtrnáct | Přední parkovací světla |
| patnáct | Zadní světla, couvací světla |
| šestnáct | Prázdný |
| 17 | Senzor na volantu |
| 18 | Spínač vnějších zpětných zrcátek |
| devatenáct | Prázdný |
| dvacet | Prázdný |
| 21 | Zadní odmlžovač |
| 22 | Vyhřívání vnějších zpětných zrcátek |
| 23 | Prázdný |
| 24 | Prázdný |
| 25 | Odemknutí nakládacích dvířek |
| 26 | Zámek zadních dveří |
| 27 | Zámek předních dveří |
| 28 | Odemknutí zadních dveří spolujezdce |
| 29 | Upfitter parkovací světla |
| třicet | Odemknutí dveří předního spolujezdce |
| 31 | Odemykání dveří řidiče |
| 32 | Systém airbagů, systém automatické detekce cestujících (AOS) |
| 33 | Zadní pravé parkovací světlo |
| 34 | Levé zadní parkovací světlo |
| 35 | Auxiliary Upfitter 2 (J-Case) |
| 36 | Auxiliary Upfitter 1 (J-Case) |
| 37 | Zadní dmychadlo (pouzdro J) |
| 38 | Prázdný (J-Case) |
| 39 | Běh (mikroproud vysokého proudu) |
| 40 | Parkovací světla (mikro vysoký proud) |
| 41 | Vakuum (Mini Micro) |
| 42 | Upfitter Auxiliary 2 (vysoce proudové relé ISO) |
| 43 | Retained Accessory Power (RAP) (High Current Micro) |
| 44 | Zadní odmlžovač (vysoce proudový mikrofon) |
| Jistič | |
| 45 | Elektrické okno |
| 46 | Elektrická sedadla |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2008, 2009)
| Ne. | Používání |
|---|---|
| jeden | Levý hlavní paprsek |
| 2 | Palivové čerpadlo |
| 3 | Prázdný |
| 4 | Diesel: Ohřívač paliva |
| Pět | Pravé dálkové světlo |
| 6 | Prázdný |
| 7 | Levé potkávací světlo |
| osm | Stoplamp vpravo, indikátor přívěsu |
| devět | Pravé potkávací světlo |
| deset | Denní svícení 2 (DRL) |
| jedenáct | Benzín: zapalování řídicího modulu palivového systému |
| 12 | Denní svícení 1 (DRL) |
| 13 | Pomocný stoplamp |
| čtrnáct | Diesel: topný modul na palivo |
| patnáct | Benzín: baterie řídicího modulu palivového systému |
| šestnáct | Stoplamp doleva, indikátor přívěsu |
| 17 | Benzín: elektromagnetický ventil odvzdušnění kazety |
| 18 | Prázdný |
| devatenáct | Prázdný |
| dvacet | Modul ovládání těla 1 |
| 21 | Speciální výbava (SEO) |
| 22 | Modul ovládání těla 4 |
| 23 | Modul ovládání těla 6 |
| 24 | Prázdný |
| 25 | Řídicí modul karoserie 7 |
| 26 | Modul ovládání těla 3 |
| 27 | Modul ovládání těla 5 |
| 28 | Prázdný |
| 29 | Prázdný |
| třicet | Skupina panelu |
| 31 | Prázdný |
| 32 | Brzdový spínač |
| 33 | Pomocná elektrická zásuvka |
| 34 | Airbag |
| 35 | Zapojení přívěsu |
| 36 | Benzín: senzor na volantu |
| 37 | Modul ovládání těla 2 |
| 38 | Zapalovač cigaret, ovladač datového spoje |
| 39 | Stěrač |
| 40 | Prázdný |
| 41 | Ostřikovač čelního skla |
| 42 | Prázdný |
| 43 | Roh |
| 44 | Baterie modulu řízení převodovky |
| 45 | Prázdný |
| 46 | Benzín: kyslíkový senzor 1 |
| 47 | Zapalování řídicího modulu převodovky |
| 48 | Zapalování řídicího modulu motoru |
| 49 | Měřič průtoku vzduchu, odvzdušnění nádrže |
| padesáti | Řídicí modul motoru, hnací ústrojí |
| 51 | Přenos |
| 52 | Benzín: stejné vstřikovače zapalování |
| 53 | Diesel: Modul žhavicí svíčky |
| 54 | Baterie řídicího modulu motoru |
| 55 | Benzín: liché vstřikovače paliva |
| 56 | Benzín: kyslíkový senzor 2 |
| 57 | Kompresor klimatizace |
| 58 | Diesel: spojka ventilátoru |
| 59 | Benzín: V6 vstřikovače paliva |
| 60 | Modul protiblokovacího brzdového systému (pouzdro J) |
| 61 | Protiblokovací systém motoru (pouzdro J) |
| 62 | Zapojení přívěsu (J-Case) |
| 63 | Prázdný |
| 64 | Elektromagnet startéru (pouzdro J) |
| 65 | Diesel: řídicí modul motoru (ECM), pohonné ústrojí (J-Case) |
| 66 | Přední dmychadlo (pouzdro J) |
| 67 | Prázdný |
| 77 | Corps BEC (Mega Fuse) |
| Relé | |
| 68 | Prázdný |
| 69 | Run, Crank (mikro vysoký proud) |
| 70 | Vysoký stěrač (velmi vysoká intenzita) |
| 71 | Stěrač (velmi vysoká intenzita) |
| 72 | Palivové čerpadlo (mini mikro) |
| 73 | Klika (vysoce proudový mikrofon) |
| 74 | Kompresor klimatizace (mini mikro) |
| 75 | Spojka ventilátoru (polovodič) |
| 76 | Hnací ústrojí (mikro až vysoký proud) |
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 a 2020
Reklamní inzeráty
Pojistková skříňka podlahové konzoly
Přiřazení pojistek a relé v pojistkové skříňce pozemní konzoly (2010-2020)
| Ne. | Používání |
|---|---|
| F1 | – |
| F2 | Senzor na volantu |
| F3 | Pomocná parkovací světla |
| F4 | Přední parkovací světla |
| F5 | Parkovací světla přívěsu |
| F6 | Upfitter / parkovací světla |
| F7 | Zadní pravé parkovací světlo |
| F8 | Levé zadní parkovací světlo |
| F9 | Spínač vnějších zpětných zrcátek 2019: Spínač vnějších zpětných zrcátek / Nastavitelné ovládání zamykání / odemykání dveří / Modul přední kamery |
| F10 | Airbag / automatická detekce cestujících |
| F11 | OnStar (je -li ve výbavě) |
| F12 | Aktualizace ovládání zamykání / odemykání dveří (je -li k dispozici) 2019: ECM batt V6 plyn |
| F13 | Topení, větrání a klimatizace 2 |
| F14 | Topení, větrání a klimatizace 1 |
| F15 | 2010-2019: nepoužito. 2020: Odražený LED displej |
| F 16 | Upfitter aux 1 / Gas ambulance |
| F17 | Vyhřívaná vnější zrcátka |
| F18 | Odmlžování zadního okna |
| F19 | Kompas |
| F20 | Rádio / Zvonkohra / Rádiový satelit SiriusXM |
| F21 | Dálkový funkční ovladač / monitor tlaku v pneumatikách |
| F22 | Spínač zapalování / diskrétní logický snímač zapalování |
| F23 | Přístrojová deska |
| F24 | – |
| F25 | Ovládání vytápění, větrání a klimatizace |
| F26 | Pomocná světla / couvací světla přívěsu |
| F27 | Zpětná světla |
| F28 | Upfitter 2 / Světla na čtení / Ambulance |
| F29 | Zadní dmychadlo |
| F30 | Nábytkové / zdvořilostní žárovky |
| F31 | Zámek předních dveří |
| F32 | Zámek zadních dveří |
| F33 | Odemknutí nakládacích dvířek |
| F34 | Odemknutí dveří spolujezdce |
| F35 | Odemknutí zadních dveří spolujezdce |
| F36 | Odemykání dveří řidiče |
| F37 | Prázdný |
| F38 | – |
| Relé | |
| K1 | Běh (mikroproud vysokého proudu) |
| K2 | Vakuum (vysoce proudový mikrofon) |
| K3 | Parkovací světla (mikro vysoký proud) |
| K4 | Upfitter Auxiliary 2 (High Current Mini) |
| K5 | Zadní odmlžovač (vysoce proudový mikrofon) |
| K6 | Retained Accessory Power (RAP) (High Current Micro) |
| Jistič | |
| CB1 | Elektrická sedadla |
| CB2 | Elektrická okna |
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2010-2020)
| Ne. | Používání |
|---|---|
| jeden | Motor ABS |
| 2 | Modul ABS |
| 3 | Signál zastavení / odbočení doprava |
| 4 | – |
| Pět | – |
| 6 | Řídicí modul systému přívodu paliva / zapalování |
| 7 | Modul ovládání těla 5 |
| osm | Řídicí modul karoserie 7 |
| devět | Modul ovládání těla 4 |
| deset | Přístrojová deska |
| jedenáct | Zapojení přívěsu |
| 12 | 2010-2016, 2018-2020: nepoužito 2017: modul vnitřní kamery zpětného vidění |
| 13 | 2010-2016: brzdový spínač 2017: nepoužíván 2018-2020: modul vnitřní kamery pro zpětné vidění |
| čtrnáct | Ostřikovač čelního skla |
| šestnáct | Roh |
| 17 | Přenos |
| 18 | Klimatizace |
| devatenáct | Baterie řídicího modulu motoru |
| dvacet | 2018-2019: Cutaway / levé brzdové světlo / bliká. 2020: Brzdové světlo / řezací věž vlevo |
| 21 | Signál zastavení / odbočení levého přívěsu |
| 22 | 2018-2019: Cutaway / Pravé brzdové světlo / Směrová světla. 2020: Levá brzda / kontrolka přívěsu |
| 23 | – |
| 24 | Palivové čerpadlo |
| 25 | Pomocná elektrická zásuvka |
| 26 | Modul ovládání těla 3 |
| 27 | Možnost speciální výbavy |
| 28 | Airbag |
| 29 | Senzor na volantu |
| třicet | Modul řízení motoru Modul zapalování / žhavicí svíčky |
| 31 | Modul ovládání převodovky / zapalování |
| 32 | Baterie řídicího modulu převodovky 1 / Baterie řídicího modulu motoru Napájení (6 -válcový benzín) |
| 33 | 2017-2020: Modul zadního parkovacího asistenta |
| 34 | – |
| 35 | 2010-2017: Modul ohřevu paliva 2018-2020: nepoužívá se |
| 36 | Baterie řídicího modulu palivového systému |
| 41 | 2018-2020: Řídicí modul přenosu na baterie 2 |
| 42 | Zapojení přívěsu |
| 43 | 2010-2016: Fan High 2017: Spojka ventilátoru EV 2018-2020: nepoužívá se |
| 44 | Solenoid startéru |
| 45 | Řídicí modul motoru / hnacího ústrojí |
| 46 | 2010-2016: Baterie řídicího modulu palivového systému 2017: nepoužíváno 2018-2020: střídač DC DC |
| 47 | Chladicí ventilátor – nízký |
| 51 | Levý hlavní paprsek |
| 52 | Pravé dálkové světlo |
| 53 | Levé potkávací světlo |
| 54 | Pravé potkávací světlo |
| 55 | Stěrače |
| 56 | Solenoid odvzdušnění kazety |
| 58 | Modul ovládání těla 2 |
| 59 | Modul ovládání těla 1 |
| 61 | 2010-2017: nepoužito 2018-2020: solenoid motorového oleje |
| 62 | O2 senzor 2 / EV ventilátor (nafta) |
| 63 | – |
| 64 | Hromadný průtok vzduchu / odvzdušnění nádrže |
| 65 | Zapalování / vstřikovače – zvláštní |
| 66 | Světla pro denní svícení 2 |
| 67 | Světla pro denní svícení 1 |
| 68 | Pomocná brzdová světla |
| 69 | 2010-2016: Nepoužívá se 2017: Brzdová světla přívěsu 2018-2020: Externí napájení přívěsu |
| 70 | 2018-2020: Upfitter brzdová světla |
| 71 | Ohřívač paliva / flexibilní snímač paliva |
| 72 | Modul ovládání těla 6 |
| 73 | Lehčí připojení / datové spojení |
| 74 | Přední dmychadlo |
| 75 | V6 Vstřikovače paliva / řídicí modul vznětového motoru |
| 76 | – |
| 77 | Senzor O2 1 |
| 78 | Řídicí modul motoru / hnacího ústrojí |
| 79 | Zapalování / vstřikovače – stejné |
| Relé | |
| patnáct | Run / Crank |
| 37 | – |
| 38 | Palivové čerpadlo |
| 39 | Klika |
| 40 | Kompresor klimatizace |
| 48 | 2010-2016: Fan High 2017: Spojka ventilátoru EV 2018-2020: nepoužívá se |
| 49 | Hnací ústrojí |
| padesáti | 2010: spojka ventilátoru (EV) 2011-2020: nepoužívá se |
| 57 | Chladicí ventilátor – nízký / nepoužívá se |
| 60 | Ovládání ventilátorem / nepoužíváno |
Pomocná pojistková skříňka (2018-2020)
Tento blok je umístěn v blízkosti pojistkové skříňky v motorovém prostoru.
| Pojistky | Používání |
|---|---|
| MR-1 | Vývojář 1 |
| MR-2 | Vývojář 2 |
| MR-3 | Vylepšení výkonu |
| Relé: | |
| MR Rel 1 | Vývojář 1 |
| MR Rel 2 | Vývojář 1 |
Mega Fuse Holder (2018-2020) – Starter
