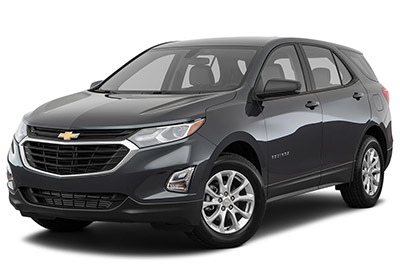

V tomto článku uvažujeme o třetí generaci Chevrolet Equinox, dostupné od roku 2018 do současnosti. Zde najdete schémata pojistkových skříní Chevrolet Equinox 2018, 2019 a 2020 , získáte informace o umístění pojistkových panelů uvnitř vozu a dozvíte se více o přiřazení každé pojistky (rozložení pojistek). Pojistek) a relé.
Contents
Rozložení pojistek Chevrolet Equinox 2018-2020…
Pojistky cigaretového zapalovače / zásuvky Chevrolet Equinox jsou pojistka č. F37 (zapalovač cigaret), jističe CB1 (přední pomocná zásuvka) a CB2 (konzola pomocné zásuvky) v pojistkové skříňce příčníku a pojistka č. 21 (zadní) pomocná zásuvka) v pojistková skříňka zavazadlového prostoru.
Umístění pojistkové skříňky
Prostor pro cestující
Pojistkový blok palubní desky je umístěn pod palubní deskou na straně řidiče.
Chcete -li se k němu dostat, stiskněte a uvolněte západku poblíž horního středového čtverce.
Motorový prostor
Zavazadlový prostor
Pojistkový blok zadního prostoru je umístěn za ozdobným panelem na boku zadního oddílu.
Schémata pojistkových skříní
Reklamní inzeráty
2018, 2019, 2020
Přístrojová deska
Přidělení pojistek a relé na přístrojové desce (2018, 2019, 2020)
| Ne. | Používání |
|---|---|
| F01 | Měnič DC AC |
| F02 | Přední okna |
| F03 | Brzda přívěsu |
| F04 | Ventilátor topení, větrání a klimatizace |
| F05 | Modul ovládání těla 2 |
| F06 | CGM |
| F07 | Nepoužívá |
| F08 | Modul ovládání těla 3 |
| F09 | Zesilovač |
| F10 | Nepoužívá |
| F11 | Nepoužívá |
| F12 | Nepoužívá |
| F13 | Nepoužívá |
| F14 | 2018-2019: elektronická řadící páka. 2020: nepoužito |
| F15 | Řídicí modul převodovky |
| F 16 | Vyhřívaná přední sedadla |
| F17 | Levý konektor datového odkazu |
| F18 | Řídicí modul karoserie 7 |
| F19 | Boční zrcátko |
| F20 | Modul ovládání těla 1 |
| F21 | Modul ovládání těla 4 |
| F22 | Modul ovládání těla 6 |
| F23 | Elektrický zámek sloupku řízení |
| F24 | Detekční a diagnostický modul |
| F25 | Senzor obsazenosti |
| F26 | Nepoužívá |
| F27 | Elektrická sedadla |
| F28 | Zadní okna |
| F29 | Nepoužívá |
| F30 | 2018-2019: spínač vyhřívaných předních sedadel. 2020: nepoužito |
| F31 | Ovládání na volantu |
| F32 | Řídicí modul těla 8 |
| F33 | Topení, větrání a klimatizace |
| F34 | Pasivní vstup, pasivní start |
| F35 | Západka zadních dveří |
| F36 | 2018: Shift nabíječka 2019-2020: modul bezdrátové nabíječky / USB příslušenství |
| F37 | Zapalovač |
| F38 | OnStar |
| F39 | Palubní deska USB |
| F40 | Modul kamery / modul zadních dveří |
| F41 | Pomocný parkovací modul |
| F42 | Rádio |
| Relé | |
| K01 | 2018-2019: Deadbolt. 2020: nepoužito |
| K02 | Zachované napájení příslušenství |
| K03 | Zadní dveře |
| K04 | Nepoužívá |
| K05 | Logistika |
| Jističe | |
| CB1 | 2018: Pomocná elektrická zásuvka před 2019-2020: nepoužívá se |
| CB2 | Konzola pomocné zásuvky |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek a relé v motorovém prostoru (2018, 2019, 2020)
| Ne. | Používání |
|---|---|
| F01 | Startér 1 |
| F02 | Startér 2 |
| F03 | Lambda sonda 1 |
| F04 | Řídicí modul motoru |
| F05 | FlexFuel senzor |
| F06 | Řídicí modul převodovky |
| F07 | Nepoužívá |
| F08 | Řídicí modul motoru |
| F09 | Spojka klimatizace |
| F10 | Odvzdušnění nádoby |
| F11 | Palivový systém |
| F12 | Vyhřívaná přední sedadla |
| F13 | 2018-2019: Čerpadlo po varu. 2020: Čerpadlo chladicí kapaliny motoru |
| F14 | Nepoužívá |
| F15 | Lambda sonda 2 |
| F 16 | 2018: Vstřikovače paliva – liché 2019-2020: Zapalovací cívky |
| F17 | 2018: Vstřikovače paliva – stejné 2019-2020: řídicí modul motoru |
| F18 | Nepoužívá se / Modul selektivní katalytické redukce (pouze nafta) |
| F19 | Nepoužito / senzor sazí NOx (pouze nafta) |
| F20 | DC DC měnič 2 |
| F21 | Ovládání řadicí páky |
| F22 | Protiblokovací brzdové čerpadlo |
| F23 | 2018: Přední ostřikovač čelního skla 2019-2020: Čerpadlo ostřikovače předního / zadního skla |
| F24 | Nepoužívá |
| F25 | Nepoužívá se / Ohřívač nafty (pouze nafta) |
| F26 | Nepoužívá |
| F27 | Protiblokovací brzdové ventily |
| F28 | LD přívěs |
| F29 | Odmlžování zadního okna |
| F30 | Zrcadlový odmrazovač |
| F31 | Nepoužívá |
| F32 | Variabilní funkce |
| F33 | Nepoužívá |
| F34 | Roh |
| F35 | 2018: Vakuová pumpa 2019-2020: nepoužívá se |
| F36 | Pravé dálkové světlo |
| F37 | Levý hlavní paprsek |
| F38 | Automatické nastavení sklonu světlometů |
| F39 | Mlhovky |
| F40 | Nepoužívá |
| F41 | Modul řízení dosahu přenosu |
| F42 | Motorizovaný světlomet |
| F43 | 2018: Palivové čerpadlo 2019-2020: nepoužito |
| F44 | Vnitřní zpětné zrcátko |
| F45 | 2018: Solenoid větrání nádrže 2019-2020: Sedadlo větrané na straně spolujezdce |
| F46 | Odvětrané sedadlo řidiče |
| F47 | Sada zámku sloupku řízení |
| F48 | Stěrač zadního skla |
| F49 | Nepoužívá |
| F50 | Vyhřívaný volant |
| F51 | 2018: Pravý světlomet 2019-2020: Správné denní svícení |
| F52 | Řídicí modul motoru / ovládání převodovky |
| F53 | Nepoužívá |
| F54 | 2018: Přední stěrač 2019-2020: nepoužívá se |
| F55 | Rychlost / ovládání předních stěračů |
| F56 | Nepoužívá |
| F57 | 2018: levý světlomet 2019-2020: levé denní svícení |
| Relé | |
| K01 | Solenoid startéru |
| K02 | Ovládání klimatizace |
| K03 | 2018: Nepoužívá se 2019-2020: řídicí modul motoru |
| K04 | 2018: Ovládání stěračů 2019-2020: Ovládání předních stěračů |
| K05 | Solenoid / pastorek startéru |
| K06 | Nepoužívá se / Ohřívač paliva (pouze nafta) |
| K07 | Nepoužívá |
| K08 | Nepoužívá |
| K09 | 2018: Rychlost stěračů 2019-2020: Rychlost předních stěračů |
| K10 | Nepoužívá |
| K11 | Nepoužívá |
| K12 | Světlomety |
| K13 | Světlomety / denní svícení |
| K14 | Run / Crank |
| K15 | Odmlžování zadního okna |
| * K16 | Roh |
| * K17 | Selektivní katalytická redukce |
| * K18 | Mlhovky |
| * K19 | Čerpadlo chladicí kapaliny |
| * K20 | Nepoužívá |
| * K21 | Zadní podložka |
| * K22 | Přední podložka |
| * K23 | 2018: Ovládání stěračů 2019-2020: Ovládání zadních stěračů |
| * Relé PCB nelze opravit. |
Reklamní inzeráty
Zavazadlový prostor
Přidělení pojistek a relé v zavazadlovém prostoru (2018, 2019, 2020)
| Ne. | Používání |
|---|---|
| F1 | 2018-2019: Ohřívač výfuku. 2020: Ohřívač výfukového paliva / palivový modul se selektivní katalytickou redukcí (pouze nafta) |
| F2 | Zadní dveře |
| F3 | Pomocná energie přívěsu |
| F4 | 2018: Elektrická sedadla 2019-2020: Elektrická sedačka spolujezdce |
| F5 | Modul paměťové sedačky |
| F6 | Střešní okno |
| F7 | Upozornění na boční slepou zónu |
| F8 | Zpětná světla přívěsu |
| F9 | Vyhřívané zadní sedadlo 1 |
| F10 | 2018: Pomoc při parkování 2019-2020: Parkovací světla |
| F11 | Vyhřívané zadní sedadlo 2 |
| F12 | Nepoužívá |
| F13 | Parkovací světlo přívěsu |
| F14 | 2018: pravý ukazatel směru přívěsu 2019-2020: brzdové světlo / pravé směrové světlo |
| F15 | Levé parkovací světlo |
| F 16 | Pravé parkovací světlo |
| F17 | 2018-2019: nepoužívá se. 2020: modul pro zpracování videa |
| F18 | 2018: Levý ukazatel směru pro přívěs 2019-2020: Levá brzdová / směrová světla |
| F19 | Pohon všech kol |
| F20 | Bederní |
| F21 | Zadní pomocná elektrická zásuvka |
| F22 | Zadní pohonná jednotka |
| Relé | |
| K1 | Pravá brzda / ukazatel směru |
| K2 | Zpětná světla přívěsu |
| K3 | Levá brzda / kontrolka přívěsu |
| K4 | Parkovací světla |
| K5 | 2018-2019: Selektivní katalytická redukce (SCR) – (pouze nafta). 2020: Ohřívač výfukového paliva / palivový modul se selektivní katalytickou redukcí (pouze nafta) |
