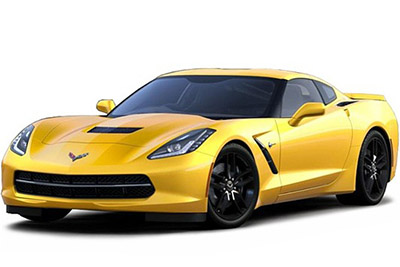

V tomto článku uvažujeme o sedmé generaci Chevrolet Corvette (C7), vyráběné v letech 2014 až 2019. Zde najdete schémata pojistkových skříní Chevrolet Corvette 2014, 2015, 2016, 2017, 2018 a 2019 , získejte informace o umístění pojistky panely uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Chevrolet Corvette 2014-2019
Pojistky zapalovače cigaret / napájecích zásuvek Chevrolet Corvette jsou pojistky č. 22 (zadní zásuvka příslušenství) a č. 37 (přední zásuvka příslušenství) v pojistkové skříňce zavazadlového prostoru a pojistka č. 23 (2014-2018) nebo №45 (2019) ( pomocná zásuvka) v pojistkové skříňce motorového prostoru.
Umístění pojistkové skříňky
Zavazadlový prostor
Pojistková skříňka je umístěna v kufru, pod vložkou a krytem.
Motorový prostor
Pojistková skříňka je umístěna v motorovém prostoru (na pravé straně).
Schémata pojistkových skříní
Reklamní inzeráty
2014, 2015, 2016
Zavazadlový prostor
Přidělení pojistek a relé v zavazadlovém prostoru (2014-2016)
| Ne. | Používání |
|---|---|
| jeden | Okno |
| 2 | Sedadlo řidiče |
| 3 | PEPS 2 |
| 4 | PEPS 1 |
| Pět | Řídicí modul motoru |
| 6 | Vyhřívaná zrcátka |
| 7 | Modul ovládání těla 4 |
| osm | Odmlžování zadního okna |
| devět | GBS |
| deset | Modul ovládání těla 2 |
| jedenáct | Letící |
| 12 | Elektrické sedadlo spolujezdce |
| 13 | Nepoužívá |
| čtrnáct | Boční zrcátko |
| patnáct | Modul ovládání těla 1 |
| šestnáct | Modul ovládání těla 3 |
| 17 | Modul automatické detekce cestujících / diagnostika detekce |
| 18 | Logistika 2 |
| devatenáct | Řídicí modul těla 8 |
| dvacet | Integrovaný řídicí modul podvozku |
| 21 | Zesilovač |
| 22 | Zásuvka pro zadní příslušenství |
| 23 | 2014-2015: Zadní zavírání 2016: Nepoužívá se |
| 24 | Modul paměťové sedačky / kabriolet nahoře |
| 25 | Ochrana proti krádeži PSM |
| 26 | 2014-2015: Tlakový ventil (pouze kupé) 2016: LCM |
| 27 | OnStar (je -li ve výbavě) |
| 28 | Nepoužívá |
| 29 | Nepoužívá |
| třicet | Podávací modul palivového čerpadla |
| 31 | 2014-2015: nepoužito 2016: LCM Cinch Latch |
| 32 | Regulace napětí regulovaná baterií |
| 33 | Nepoužívá |
| 34 | Konvertibilní horní solenoid |
| 35 | Nepoužívá |
| 36 | Okenní spínač spolujezdce |
| 37 | Napájecí zásuvka pro přední příslušenství |
| 38 | Nepoužívá |
| 39-44 | Náhradní pojistky |
| Relé | |
| R1 | Logistika 2 |
| R2 | Odmlžování zadního okna |
| R3 | Nepoužívá |
| R4 | Napájecí zásuvka pro přední příslušenství |
| R5 | Krádež (zabezpečení zámku dveří) |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2014-2016)
| Ne. | Používání |
|---|---|
| Pojistky Micro J-Case | |
| jeden | Přední stěrač |
| 2 | Vstup |
| 3 | Protiblokovací ventily brzdového systému |
| 4 | Řídicí modul motoru |
| Pět | Elektrická parkovací brzda |
| Pojistky J-Case | |
| 6 | Přední topení, větrání a klimatizace |
| 7 | Protiblokovací čerpadlo brzdového systému |
| osm | Logistika |
| devět | Vakuová pumpa |
| deset | Elektronický modul zadního diferenciálu |
| 74 | 2014: nepoužito 2015-2016: ventilátor chlazení převodovky 2 |
| 2pinová mikro pojistka | |
| jedenáct | Vyhřívané sedadlo 1 |
| 12 | Blokovací modul sloupku |
| 13 | Sloupek řízení |
| čtrnáct | Odkládací přihrádka |
| patnáct | Vnitřní poloha motoru |
| šestnáct | Modul ovládání těla 6 |
| 17 | Ovládání topení, větrání a klimatizace |
| 18 | Modul ovládání těla 5 |
| devatenáct | Vyhřívané sedadlo 2 |
| dvacet | Řídicí modul karoserie 7 |
| 21 | Elektrický zámek sloupku řízení |
| 22 | Zobrazit |
| 23 | Pomocný výstup |
| 24 | Rádio |
| 25 | Palubní deska HUD |
| 26 | Vnitřní zpětné zrcátko |
| 27 | Liché zapálení |
| 28 | Stejné zapalování |
| 29 | Datový spojovací konektor |
| třicet | Sedací ventilátor |
| 31 | Podávací modul palivového čerpadla |
| 32 | Výfukový ventil 1 |
| 33 | Roh |
| 34 | Ostřikovače světlometů |
| 35 | Spojka kompresoru klimatizace |
| 36 | Vnější poloha motoru |
| 37 | Amortizace v reálném čase |
| 38 | 2014: nepoužito 2015-2016: Intercooler |
| 39 | Levý světlomet |
| 40 | Pravý světlomet |
| 41 | Čerpadlo ostřikovače světlometů |
| 42 | Výfukový ventil 2 |
| 43 | Zpětné zamykání |
| 44 | Elektrický modul zadního diferenciálu |
| 45 | Zadní ventilátor chladiče převodovky |
| 46 | Řídicí modul převodovky |
| 47 | Odvzdušnění nádrže |
| 3pinové mikro pojistky | |
| 48 | Integrovaný řídicí modul podvozku / automatická detekce cestujících |
| 49 | Modul rozhraní letadlo / vozidlo |
| padesáti | Motor / převodovka |
| 51 | Přístrojová deska |
| 52 | Dálková světla |
| 53 | Řídicí modul převodovky / řídicí modul motoru |
| Mikro relé | |
| 54 | Vstup |
| 55 | Přední stěrač nízký / vysoký |
| 56 | Run / Crank |
| 57 | Motor předního stěrače |
| 58 | Ostřikovače světlometů |
| 59 | Ovládání klimatizace |
| 60 | Logistika 1 |
| 61 | Nízký maják |
| Mini relé | |
| 62 | Řídicí modul motoru |
| 63 | Vakuová pumpa |
| 64-73, 75 | Náhradní pojistky |
2017, 2018
Reklamní inzeráty
Zavazadlový prostor
Přidělení pojistek a relé v zavazadlovém prostoru (2017, 2018)
| Ne. | Používání |
|---|---|
| jeden | Okno |
| 2 | Sedadlo řidiče |
| 3 | Pasivní vstup / pasivní start 2 |
| 4 | Pasivní vstup / pasivní start 1 |
| Pět | Řídicí modul motoru |
| 6 | Vyhřívaná zrcátka |
| 7 | Modul ovládání těla 4 |
| osm | Odmlžování zadního okna |
| devět | GBS |
| deset | Modul ovládání těla 2 |
| jedenáct | Letící |
| 12 | Elektrické sedadlo spolujezdce |
| 13 | – |
| čtrnáct | Boční zrcátko |
| patnáct | Modul ovládání těla 1 |
| šestnáct | Modul ovládání těla 3 |
| 17 | Modul automatické detekce cestujících / diagnostika detekce |
| 18 | Logistika 2 |
| devatenáct | Řídicí modul těla 8 |
| dvacet | Integrovaný řídicí modul podvozku |
| 21 | Zesilovač |
| 22 | Zásuvka pro zadní příslušenství |
| 24 | Modul paměťové sedačky / kabriolet nahoře |
| 25 | Ochrana proti krádeži PSM |
| 26 | Odemykací modul kufru |
| 27 | OnStar (je -li ve výbavě) |
| 28 | Modul kamery |
| 29 | – |
| třicet | Podávací modul palivového čerpadla |
| 31 | Západka modulu pro uvolnění kufru |
| 32 | Regulace napětí regulovaná baterií |
| 33 | – |
| 34 | Konvertibilní horní solenoid |
| 35 | – |
| 36 | Okenní spínač spolujezdce |
| 37 | Napájecí zásuvka pro přední příslušenství |
| 38 | – |
| 39 | – |
| 40 | – |
| 41 | – |
| 42 | – |
| 43 | – |
| 44 | – |
| Relé | |
| R1 | – |
| R2 | Odmlžování zadního okna |
| R3 | – |
| R4 | Napájecí zásuvka pro přední příslušenství |
| R5 | Krádež (zabezpečení zámku dveří) |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2017, 2018)
| Ne. | Používání |
|---|---|
| jeden | Přední stěrač |
| 2 | Vstup |
| 3 | Ventily ABS |
| 4 | Řídicí modul motoru |
| Pět | Elektrická parkovací brzda |
| 6 | Přední vzduchotechnika |
| 7 | ABS čerpadla |
| osm | Logistika |
| devět | Vakuová pumpa |
| deset | Elektronický modul zadního diferenciálu |
| jedenáct | Vyhřívané sedadlo 1 |
| 12 | Blokovací modul sloupku |
| 13 | Sloupek řízení |
| čtrnáct | Odkládací přihrádka |
| patnáct | Vnitřní poloha motoru |
| šestnáct | Modul ovládání těla 6 |
| 17 | Ovládání HVAC |
| 18 | Modul ovládání těla 5 |
| devatenáct | Vyhřívané sedadlo 2 |
| dvacet | Řídicí modul karoserie 7 |
| 21 | Elektrický zámek sloupku řízení |
| 22 | Zobrazit |
| 23 | Pomocný výstup |
| 24 | Rádio |
| 25 | Palubní deska HUD |
| 26 | Vnitřní zpětné zrcátko |
| 27 | Zapalování – zvláštní |
| 28 | Zapalování – stejné |
| 29 | Datový spojovací konektor |
| třicet | Sedací ventilátor |
| 31 | Podávací modul palivového čerpadla |
| 32 | Výfukový ventil 1 |
| 33 | Roh |
| 34 | Ostřikovače světlometů |
| 35 | Spojka klimatizace |
| 36 | Vnější poloha motoru |
| 37 | Amortizace v reálném čase |
| 38 | Intercooler |
| 39 | Levý světlomet |
| 40 | Pravý světlomet |
| 41 | Čerpadlo ostřikovače světlometů |
| 42 | Výfukový ventil 2 |
| 43 | Zpětné zamykání |
| 44 | Elektrický modul zadního diferenciálu |
| 45 | Zadní ventilátor chladiče převodovky |
| 46 | Řídicí modul převodovky |
| 47 | Odvzdušnění nádrže |
| 48 | Integrovaný řídicí modul podvozku / automatická detekce cestujících |
| 49 | Modul rozhraní letadlo / vozidlo |
| padesáti | Motor / převodovka |
| 51 | Přístrojová deska |
| 52 | Světlomety |
| 53 | Řídicí modul převodovky / řídicí modul motoru |
| 54 | Vstup |
| 55 | Přední stěrač – nízký / vysoký |
| 56 | Run / Crank |
| 57 | Motor předního stěrače |
| 58 | Ostřikovače světlometů |
| 59 | Ovládání klimatizace |
| 60 | Logistika 1 |
| 61 | Potkávací světlomety |
| 62 | Řídicí modul motoru |
| 63 | Vakuová pumpa |
| 64 | – |
| 65 | – |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | – |
| 70 | – |
| 71 | – |
| 72 | – |
| 73 | – |
| 74 | Převodník chlazení ventilátoru 2 |
| 75 | – |
| 76 | Modul komunikační brány |
| Relé | |
| 54 | Vstup |
| 55 | Přední stěrač – nízký / vysoký |
| 56 | Run / Crank |
| 57 | Motor předního stěrače |
| 58 | Ostřikovače světlometů |
| 59 | Ovládání klimatizace |
| 60 | – |
| 61 | Potkávací světlomety |
| 62 | Řídicí modul motoru |
| 63 | Vakuová pumpa |
2019
Reklamní inzeráty
Zavazadlový prostor
Přidělení pojistek a relé v zavazadlovém prostoru (2019)
| Ne. | Používání |
|---|---|
| jeden | Okno |
| 2 | Sedadlo řidiče |
| 3 | Pasivní vstup / pasivní start 2 |
| 4 | Pasivní vstup / pasivní start 1 |
| Pět | Řídicí modul motoru |
| 6 | Vyhřívaná zrcátka |
| 7 | Modul ovládání těla 4 |
| osm | Odmlžování zadního okna |
| devět | GBS |
| deset | Modul ovládání těla 2 |
| jedenáct | Letící |
| 12 | Elektrické sedadlo spolujezdce |
| 13 | Nepoužívá |
| čtrnáct | Boční zrcátko |
| patnáct | Modul ovládání těla 1 |
| šestnáct | Modul ovládání těla 3 |
| 17 | Modul automatické detekce cestujících / diagnostika detekce |
| 18 | Logistika 2 |
| devatenáct | Řídicí modul těla 8 |
| dvacet | Integrovaný řídicí modul podvozku |
| 21 | Zesilovač |
| 22 | Zásuvka pro zadní příslušenství |
| 24 | Paměťový sedací / konvertibilní horní modul |
| 25 | Ochrana proti krádeži PSM |
| 26 | Odemykací modul kufru |
| 27 | OnStar (je -li ve výbavě) |
| 28 | Modul kamery |
| 29 | Nepoužívá |
| třicet | Modul napájení palivového čerpadla |
| 31 | Západka modulu pro uvolnění kufru |
| 32 | Regulace napětí regulovaná baterií |
| 33 | Nepoužívá |
| 34 | Konvertibilní horní solenoid |
| 35 | Nepoužívá |
| 36 | Okenní spínač spolujezdce |
| 37 | Napájecí zásuvka pro přední příslušenství |
| 38 | Nepoužívá |
| 39 | Nepoužívá |
| 40 | Nepoužívá |
| 41 | Nepoužívá |
| 42 | Nepoužívá |
| 43 | Nepoužívá |
| 44 | Nepoužívá |
| Relé | |
| R1 | Nepoužívá |
| R2 | Odmlžování zadního okna |
| R3 | Nepoužívá |
| R4 | Napájecí zásuvka pro přední příslušenství |
| R5 | Krádež (zabezpečení zámku dveří) |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2019)
| Ne. | Používání |
|---|---|
| F2 | Zapalování ECM 21 – |
| F3 | Přední vzduchotechnika |
| F7 | ABS čerpadla |
| F9 | – / ECM výkonové zapalování |
| F12 | Ventilátor chlazení zadního převodu 2 |
| F14 | Napájení baterie modulu vyhřívaného sedadla |
| F 16 | Blokovací modul sloupku |
| F17 | Naklápěcí řízení a teleskop |
| F18 | CGM |
| F19 | – / Napájení zapalování řídicího modulu vstřikovače paliva 1 |
| F20 | Automatická detekce cestujících z integrovaného řídicího modulu podvozku |
| F21 | Dveře odkládací přihrádky |
| F23 | Vnitřní poloha motoru / zapalování ECM 3 |
| F25 | Modul ovládání těla 6 |
| F28 | Ovládání HVAC |
| F29 | Přední stěrač |
| F30 | Modul ovládání těla 5 |
| F31 | Modul / běh vyhřívaného sedadla, posuv kliky |
| F32 | Vstup |
| F36 | Řídicí modul karoserie 7 |
| F39 | Modul vniknutí / modul rozhraní člověk-stroj |
| F40 | Zamykání sloupku řízení |
| F41 | Ventily ABS |
| F43 | – / Modul zóny palivové nádrže Batt |
| F44 | Centrální hromada |
| F45 | Pomocný výstup |
| F46 | Rádio |
| F47 | Zobrazit |
| F48 | Vnitřní zpětné zrcátko |
| F49 | Logistika |
| F50 | Motor / převodovka |
| F51 | Zapalování – zvláštní |
| F52 | Zapalování – stejné |
| F53 | Palivová pumpa / různé pohonné jednotky |
| F54 | – / Napájení zapalování řídicího modulu vstřikovače paliva 2 |
| F55 | Řídicí modul motoru 1 |
| F58 | Datový spojovací konektor |
| F63 | Sedací ventilátor |
| F64 | Modul napájení palivového čerpadla |
| F65 | Shluk |
| F67 | Výfukový ventil 1 |
| F71 | Roh |
| F73 | – / Zapalování modulu zóny palivové nádrže |
| F74 | Ostřikovače světlometů |
| F75 | AC spojka |
| F76 | – / Čerpadlo chladicí kapaliny zadního převodu |
| F77 | Vnější poloha motoru |
| F78 | Řídicí modul motoru 2 / řídicí modul převodovky |
| F79 | Elektrická parkovací brzda |
| F81 | Plynulé plynulé tlumení v reálném čase |
| F82 | Intercooler |
| F83 | Levý světlomet |
| F84 | Pravý světlomet |
| F85 | Světlomety |
| F86 | Čerpadlo ostřikovače čelního skla |
| F87 | Výfukový ventil 2 |
| F88 | Zpětné zamykání |
| F90 | Elektronický diferenciál s omezeným prokluzem 1 |
| F92 | Vakuová pumpa |
| F93 | Zadní ventilátor převodovky 1 |
| F94 | Elektronický diferenciál s omezeným prokluzem 2 |
| F95 | Řídicí modul převodovky |
| F97 | Odvzdušňovací ventil |
| 1-11 | Náhradní pojistky |
| Relé | |
| K2 | – / Modul řízení motoru |
| K3 | Vstup |
| K4 | Přední stěrač, nízko-vysoký |
| K5 | Klika |
| K8 | Přední stěrač deaktivován |
| K10 | Plnění palivového čerpadla |
| K11 | Řídicí modul motoru / – |
| K15 | Ostřikovače světlometů |
| K17 | AC ovládání |
| K18 | Vakuová pumpa |
| K21 | Potkávací světlomety |
