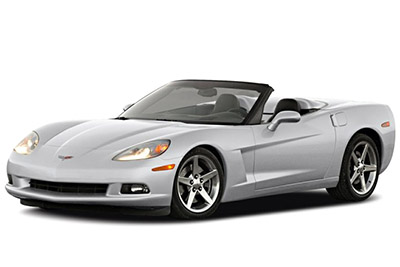

V tomto článku uvažujeme o šesté generaci Chevrolet Corvette (C6), vyráběné v letech 2005 až 2013. Zde najdete schémata pojistkových skříní Chevrolet Corvette 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 a 2013 , získejte informace o umístění pojistkových panelů uvnitř vozu a dozvědět se více o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Chevrolet Corvette 2005-2013
Pojistky zapalovače cigaret / zásuvky Chevrolet Corvette jsou umístěny v pojistkové skříňce v prostoru pro cestující (viz pojistky „CIG LTR“ nebo „LTR“ (zapalovač cigaret) a „AUX PWR“ (pomocné napájení)).
Umístění pojistkové skříňky
Prostor pro cestující
Pojistková skříňka prostoru pro cestující je umístěna pod odkládací schránkou v palubní desce v podlaze předního spolujezdce (odstraňte koberec a krycí lištu).
Motorový prostor
Pojistková skříňka je umístěna v motorovém prostoru (na pravé straně).
Schémata pojistkových skříní
Reklamní inzeráty
2005, 2006, 2007, 2008
Prostor pro cestující
Přiřazení pojistek a relé v prostoru pro cestující (2005-2008)
| Ne. | Používání |
|---|---|
| VÝMĚNA DRŽÁK POJISTKY | Náhradní držák pojistky |
| VÝMĚNA DRŽÁK POJISTKY | Náhradní držák pojistky |
| VÝMĚNA DRŽÁK POJISTKY | Náhradní držák pojistky |
| VÝMĚNA DRŽÁK POJISTKY | Náhradní držák pojistky |
| TPA | Pulldown Barrel Actuator |
| ONSTAR | OnStar |
| DRIV DR SW | Spínač dveří u řidiče |
| TELE SW / MEM SEAT MOD | Teleskopický spínač, modul paměťového sedadla |
| IGN SW / INTR SENS | Spínač zapalování, snímač vniknutí |
| ZÁLOHOVÁ SVĚTLO | Zpětné světlo |
| SVĚTLOMETY | Reverzní lampy |
| Panna | Nepoužívá |
| ZASTAVTE POŽÁR | Brzdová světla |
| BTSI SOL / COL LOCK | Uzamčení brzdového převodu, zamknutí sloupku |
| VIDEO | Nepoužívá |
| RÁDIO / SBAND / VICS | Rádio, pásmo S, VICS |
| ZADNÍ MLHA / ALDL / HORNÍ SW | Zadní mlhové světlo, konektor diagnostické linky montážní linky, horní spínač kabrioletu |
| ZAŘÍZENÍ GMLAN | GM LAN zařízení |
| ISRVM / HVAC | Elektrické vnitřní zpětné zrcátko, topné větrání, klimatizace |
| SW CRUISE | Spínač tempomatu |
| TONNEAU RELSE | Uvolnění hlavně |
| RUN / CRANK | Relais Run / Crank |
| HLAVNÍ KANCELÁŘSKÉ RELÉ HTD / WPR | Vyhřívané sedadlo, relé stěračů |
| ECM | Řídicí modul motoru |
| SW AIRBAG HR PSIR | Detekční a diagnostický modul, modul automatické detekce cestujících |
| CLSTR / HUD | Shluk, head-up displej |
| HVAC / PWR SND | Topení, větrání / klimatizace, elektrická siréna |
| NÁHRADNÍ | Náhradní |
| DR LCK | Dveřní zámky |
| CTSY / LAMPA | Zdvořilostní lampa |
| VIDEO | Nepoužívá |
| TONNEAU RELSE | Uvolnění hlavně |
| SPUŠTĚNÍ TYPU | Uvolnění kufru |
| ZADNÍ MLHA | Zadní mlhová světla |
| CARBURANT DR RELSE | Otevření klapky palivové nádrže |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| CIG LTR | Zapalovač |
| SIÈGE DRVR HTD | Vyhřívané sedadlo řidiče |
| BYDLENÍ WPR | Stěrač |
| VIDEO | Nepoužívá |
| POMOC PWR | Pomocná energie |
| SEAT PASS HTD | Vyhřívané sedadlo spolujezdce |
| VIDEO | Nepoužívá |
| PWR WNDWS / RELSE CARBURANT | Elektricky ovládaná okna, otevírání palivových dveří |
| SPUŠTĚNÍ TYPU | Uvolnění kufru |
| LUMBAR PWR | Bederní síla |
| VIDEO | Nepoužívá |
| PWR MEMORY SEDADLA SEDADLA | Elektrická sedadla, paměťová sedadla |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| WPR / PODLOŽKA | Stěrač / ostřikovač čelního skla |
| VIDEO | Nepoužívá |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2005-2008)
| Ne. | Používání |
|---|---|
| Pojistky | |
| jeden | Modul přenosu / ovládání převodovky |
| 2 | Klakson, směr alternátoru |
| 3 | Protiblokovací / tlumicí brzdy v reálném čase |
| 4 | Stěrač |
| Pět | Brzdová světla / couvací světla |
| 6 | Senzor O2 |
| 7 | Hlavní baterie 5 |
| osm | Parkovací světla |
| devět | Vstup relé elektrického pohonu / elektronické škrticí klapky |
| deset | Solenoidy manuální převodovky |
| jedenáct | Řídicí modul motoru / řídicí modul převodovky / modul snadného klíče |
| 12 | Zvláštní vstřikovače paliva |
| 13 | Amortizace v reálném čase |
| čtrnáct | Solenoid pro čištění kazety, snímač průtoku vzduchu |
| patnáct | Kompresor klimatizace |
| šestnáct | Sudé číslované vstřikovače paliva |
| 17 | Ostřikovač čelního skla |
| 18 | Ostřikovače světlometů |
| devatenáct | Potkávací strana spolujezdce |
| dvacet | Palivové čerpadlo |
| 21 | Tlumené světlomety na straně řidiče |
| 22 | Přední mlhové světlo |
| 23 | Dálková světla na straně spolujezdce |
| 24 | Dálková světla na straně řidiče |
| Pojistky ve stylu J. | |
| 25 | Fanoušek |
| 26 | Hlavní baterie 3 |
| 27 | Protiblokovací brzdový systém |
| 28 | Ventilátor topení / větrání / klimatizace |
| 29 | Hlavní baterie 2 |
| třicet | Vstup |
| 31 | Zesilovač zvuku |
| 32 | Panna |
| 33 | Hlavní baterie 1 |
| Mikro relé | |
| 34 | Roh |
| 35 | Kompresor klimatizace |
| 36 | Ostřikovač čelního skla |
| 37 | Park, poziční světla |
| 38 | Přední mlhové světlo |
| 39 | Silniční paprsek |
| 46 | Ostřikovače světlometů |
| 55 | Palivové čerpadlo |
| Mini relé | |
| 40 | Zadní odmlžování |
| 41 | Stěrač nahoru / dolů |
| 42 | Ovládání / příslušenství stěrače čelního skla |
| 43 | Klika |
| 44 | Zapalování hnacího ústrojí 1 |
| 45 | Zapínání / vypínání stěračů |
| 47 | Světlomety |
| Náhradní pojistky | |
| 48 | Náhradní |
| 49 | Náhradní |
| padesáti | Náhradní |
| 51 | Náhradní |
| 52 | Náhradní |
| 53 | Náhradní |
| 54 | Stahovák pojistek |
2009, 2010
Reklamní inzeráty
Prostor pro cestující
Přiřazení pojistek a relé v prostoru pro cestující (2009, 2010)
| Příjmení | Používání |
|---|---|
| LAMPE BCK / UP | Reverzní lampy |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| BTSI SOL / STR WHL LCK | Zámek řazení brzdové převodovky, zámek sloupku volantu |
| CLSTR / HUD | Shluk, head-up displej |
| CRUISE SWITCH | Spínač tempomatu |
| CTSY / LAMPA | Zdvořilostní lampa |
| DR LCK | Dveřní zámky |
| SPÍNAČ DRIV DR | Spínač dveří u řidiče |
| ECM | Řídicí modul motoru (ECM) |
| EXH MDL | Výfukový modul (Z06 a ZR1), náhradní díl (kupé a kabriolet) |
| GM LAN RUN / CRNK | GM LAN zařízení |
| SIÈGE HTD / WPR RLY | Vyhřívané sedadlo, relé stěračů |
| HVAC / PWR SND | Ohřívač. Větrání / klimatizace, elektrická siréna |
| SPÍNAČ IGN / VSTUP SNSR | Spínač zapalování, snímač vniknutí |
| ISRVM / HVAC | Elektrické vnitřní zpětné zrcátko, topení, větrání, klimatizace |
| ONSTAR | OnStar |
| RDO / S-BAND / VICS | Rádio, pásmo S, VICS |
| ZADNÍ Mlha / ALDL / HORNÍ SPÍNAČ | Zadní mlhové světlo, konektor diagnostické linky montážní linky, horní spínač kabrioletu |
| SVĚTLOMETY | Reverzní lampy |
| SPUŠTĚTE CRNK | Relais Run / Crank |
| AIRBAG SWTCH SDM / AOS | Detekční a diagnostický modul, modul automatické detekce cestujících, airbag |
| NÁHRADNÍ | Náhradní |
| NÁHRADNÍ | Náhradní |
| NÁHRADNÍ | Náhradní |
| NÁHRADNÍ | Náhradní |
| ZASTAVTE POŽÁR | Brzdová světla |
| SWC DM | Gradace volantu |
| TELE SWTCH / MSM | Teleskopický spínač, modul paměťového sedadla |
| TONNEAU RELSE | Uvolnění hlavně |
| TPA | Pulldown Barrel Actuator |
| VIDEO | Panna |
| VIDEO | Panna |
| CARBURANT DR RELSE | Otevření klapky palivové nádrže |
| ZADNÍ MLHA | Zadní mlhová světla |
| TONNEAU RELSE | Uvolnění hlavně |
| SPUŠTĚNÍ TYPU | Uvolnění kufru |
| POMOC PWR | Pomocná energie |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| SIÈGE DRVR HTD | Vyhřívané sedadlo řidiče |
| LTR | Zapalovač |
| SEAT PASS HTD | Vyhřívané sedadlo spolujezdce |
| SEDADLA PWR MSM | Elektrická sedadla, modul paměťových sedadel |
| PWR / WNDWS / COFFRE / RELSE FUEL | Elektricky ovládaná okna, kufr, palivový otvírač dveří |
| SPUŠTĚNÍ TYPU | Uvolnění kufru |
| BYDLENÍ WPR | Stěrač |
| WPR / WSW | Stěrač / ostřikovač čelního skla |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2009, 2010)
| Ne. | Používání |
|---|---|
| Pojistky | |
| jeden | Modul přenosu / ovládání převodovky |
| 2 | Klakson, směr alternátoru |
| 3 | Protiblokovací systém (ABS) / tlumení v reálném čase |
| 4 | Stěrač |
| Pět | Brzdová světla / couvací světla |
| 6 | Senzor kyslíku |
| 7 | Hlavní baterie 5 |
| osm | Parkovací světla |
| devět | Vstup relé elektrického pohonu / elektronické škrticí klapky |
| deset | Solenoidy manuální převodovky |
| jedenáct | Protiblokovací brzdový systém |
| 12 | Zvláštní vstřikovače paliva |
| 13 | Elektronické ovládání odpružení (volitelně) |
| čtrnáct | Solenoid pro čištění kazety, snímač průtoku vzduchu |
| patnáct | Kompresor klimatizace |
| šestnáct | Sudé číslované vstřikovače paliva |
| 17 | Ostřikovač čelního skla |
| 18 | Ostřikovače světlometů |
| devatenáct | Potkávací světlomet na straně spolujezdce |
| dvacet | Palivové čerpadlo (kromě ZR1) |
| 21 | Potkávací světla na straně řidiče |
| 22 | Přední mlhové světlo |
| 23 | Dálková světla na straně spolujezdce |
| 24 | Dálková světla na straně řidiče |
| 56 | Řídicí modul motoru (ECM) / Řídicí modul převodovky (TCM) / Modul snadného klíče |
| Pojistky ve stylu J. | |
| 25 | Fanoušek |
| 26 | Hlavní baterie 3 |
| 27 | Protiblokovací brzdový systém |
| 28 | Ventilátor topení / větrání / klimatizace |
| 29 | Hlavní baterie 2 |
| třicet | Vstup |
| 31 | Zesilovač zvuku |
| 32 | Intercoolerová čerpadla |
| 33 | Hlavní baterie 1 |
| Mikro relé | |
| 34 | Roh |
| 35 | Kompresor klimatizace |
| 36 | Ostřikovač čelního skla |
| 37 | Parkovací světla, mlhová světla |
| 38 | Přední mlhové světlo |
| 39 | Dálková světla |
| 46 | Ostřikovače světlometů |
| 55 | Palivové čerpadlo (kromě ZR1) |
| Mini relé | |
| 40 | Zadní odmlžování |
| 41 | Stěrač nahoru / dolů |
| 42 | Ovládání / příslušenství stěrače čelního skla |
| 43 | Klika |
| 44 | Zapalování hnacího ústrojí 1 |
| 45 | Zapínání / vypínání stěračů |
| 47 | Potkávací |
| Náhradní pojistky | |
| 48 | Náhradní |
| 49 | Náhradní |
| padesáti | Náhradní |
| 51 | Náhradní |
| 52 | Náhradní |
| 53 | Náhradní |
| 54 | Stahovák pojistek |
2011, 2012, 2013
Reklamní inzeráty
Prostor pro cestující
Přiřazení pojistek a relé v prostoru pro cestující (2011-2013)
| Příjmení | Používání |
|---|---|
| LAMPE BCK / UP | Nouzová světla |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| BTSI SOL / STR WHL LCK | Zámek řazení brzdové převodovky, zámek sloupku volantu |
| CLSTR / HUD | Shluk, head-up displej |
| CRUISE SWITCH | Spínač tempomatu |
| CTSY / LAMPA | Zdvořilostní lampa |
| DR LCK | Dveřní zámky |
| SPÍNAČ DRIV DR | Spínač dveří u řidiče |
| ECM | Řídicí modul motoru (ECM) |
| EXH MDL | Výfukový modul (Z06 a ZR1), náhradní díl (kupé a kabriolet) |
| FUSIBLE PLR | Stahovák pojistek |
| GM LAN RUN / CRNK | GM LAN zařízení |
| SIÈGE HTD / WPR RLY | Vyhřívané sedadlo, relé stěračů |
| HVAC / PWR SND | Ohřívač. Větrání / klimatizace, elektrická siréna |
| SPÍNAČ IGN / VSTUP SNSR | Spínač zapalování, snímač vniknutí |
| ISRVM / HVAC | Elektrické vnitřní zpětné zrcátko, topení, větrání, klimatizace |
| ONSTAR | OnStar® (je -li ve výbavě) |
| RDO / S-BAND / VICS | Rádio, pásmo S |
| ZADNÍ Mlha / ALDL / HORNÍ SPÍNAČ | Zadní mlhové světlo, konektor diagnostické linky montážní linky, horní spínač kabrioletu |
| SVĚTLOMETY | Reverzní lampy |
| SPUŠTĚTE CRNK | Relais Run / Crank |
| AIRBAG SWTCH SDM / AOS | Detekční a diagnostický modul, modul automatické detekce cestujících, airbag |
| NÁHRADNÍ | Náhradní |
| NÁHRADNÍ | Náhradní |
| NÁHRADNÍ | Náhradní |
| NÁHRADNÍ | Náhradní |
| ZASTAVTE POŽÁR | Brzdová světla |
| SWC DM | Gradace volantu |
| TELE SWTCH / MSM | Teleskopický spínač, modul paměťového sedadla |
| TONNEAU RELSE | Uvolnění hlavně |
| TPA | Pulldown Barrel Actuator |
| VIDEO | Panna |
| VIDEO | Panna |
| CARBURANT DR RELSE | Otevření klapky palivové nádrže |
| ZADNÍ MLHA | Zadní mlhová světla |
| TONNEAU RELSE | Uvolnění hlavně |
| SPUŠTĚNÍ TYPU | Uvolnění kufru |
| POMOC PWR | Pomocná energie |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| VIDEO | Nepoužívá |
| SIÈGE DRVR HTD | Vyhřívané sedadlo řidiče |
| LTR | Zapalovač |
| SEAT PASS HTD | Vyhřívané sedadlo spolujezdce |
| SEDADLA PWR MSM | Elektrická sedadla, modul paměťových sedadel |
| PWR / WNDWS / TRUNK / FUEL RELSE CB | Elektrická okna, kufr, jistič otevírání palivových dveří |
| SPUŠTĚNÍ TYPU | Uvolnění kufru |
| BYDLENÍ WPR | Stěrač |
| WPR / WSW | Stěrač / ostřikovač čelního skla |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2011-2013)
| Ne. | Používání |
|---|---|
| Pojistky | |
| jeden | Modul přenosu / ovládání převodovky |
| 2 | Klakson, směr alternátoru |
| 3 | Protiblokovací systém (ABS) / tlumení v reálném čase |
| 4 | Stěrač |
| Pět | Brzdová světla / couvací světla |
| 6 | Senzor kyslíku |
| 7 | Hlavní baterie 5 |
| osm | Parkovací světla |
| devět | Vstup relé elektrického pohonu / elektronické škrticí klapky |
| deset | Solenoidy manuální převodovky |
| jedenáct | Protiblokovací brzdový systém |
| 12 | Zvláštní vstřikovače paliva |
| 13 | Elektronické ovládání odpružení (volitelně) |
| čtrnáct | Solenoid pro čištění kazety, snímač průtoku vzduchu |
| patnáct | Kompresor klimatizace |
| šestnáct | Sudé číslované vstřikovače paliva |
| 17 | Ostřikovač čelního skla |
| 18 | Ostřikovače světlometů |
| devatenáct | Potkávací světlomet na straně spolujezdce |
| dvacet | Palivové čerpadlo (kromě ZR1) |
| 21 | Potkávací světla na straně řidiče |
| 22 | Přední mlhové světlo |
| 23 | Dálková světla na straně spolujezdce |
| 24 | Dálková světla na straně řidiče |
| 56 | Řídicí modul motoru (ECM) / Řídicí modul převodovky (TCM) / Modul snadného klíče |
| Pojistky ve stylu J. | |
| 25 | Fanoušek |
| 26 | Hlavní baterie 3 |
| 27 | Protiblokovací brzdový systém |
| 28 | Ventilátor topení / větrání / klimatizace |
| 29 | Hlavní baterie 2 |
| třicet | Vstup |
| 31 | Zesilovač zvuku |
| 32 | Intercoolerová čerpadla |
| 33 | Hlavní baterie 1 |
| Mikro relé | |
| 34 | Roh |
| 35 | Kompresor klimatizace |
| 36 | Ostřikovač čelního skla |
| 37 | Parkovací světla, mlhová světla |
| 38 | Přední mlhové světlo |
| 39 | Dálková světla |
| 46 | Ostřikovače světlometů |
| 55 | Palivové čerpadlo (kromě ZR1) |
| Mini relé | |
| 40 | Zadní odmlžování |
| 41 | Stěrač nahoru / dolů |
| 42 | Ovládání / příslušenství stěrače čelního skla |
| 43 | Klika |
| 44 | Zapalování hnacího ústrojí 1 |
| 45 | Zapínání / vypínání stěračů |
| 47 | Potkávací |
| Náhradní pojistky | |
| 48 | Náhradní |
| 49 | Náhradní |
| padesáti | Náhradní |
| 51 | Náhradní |
| 52 | Náhradní |
| 53 | Náhradní |
| 54 | Stahovák pojistek |
