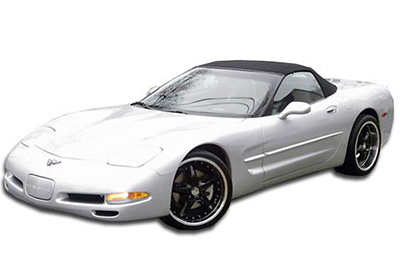

V tomto článku uvažujeme o páté generaci Chevrolet Corvette (C5), vyráběné v letech 1997 až 2004. Zde najdete schémata pojistkových skříní Chevrolet Corvette 1997, 1998, 1999, 2000, 2001, 2002, 2003 a 2004 , Získejte informace o umístění pojistkových panelů uvnitř vozu a dozvědět se více o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Uspořádání pojistek Chevrolet Corvette 1997-2004
Pojistky zapalovače cigaret / zásuvky Chevrolet Corvette jsou pojistky č. 7 (zapalovač cigaret) a 11 (napájení příslušenství) v pojistkové skříňce prostoru pro cestující.
Umístění pojistkové skříňky
Prostor pro cestující
Pojistková skříňka prostoru pro cestující je umístěna pod odkládací přihrádkou v podlaze předního spolujezdce (sejměte obložení a kryt).
Motorový prostor
Je umístěn v motorovém prostoru (na pravé straně).
Schémata pojistkových skříní
Reklamní inzeráty
1997, 1998
Prostor pro cestující
Přiřazení pojistek a relé v prostoru pro cestující (1997, 1998)
| Ne. | Používání |
|---|---|
| jeden | Konzola zapalovače cigaret |
| 2 | Monitorované řízení zátěže (nechtěně) |
| 3 | Bederní sedadlo |
| 4 | Řídicí modul sedadla řidiče |
| Pět | Rádio |
| 6 | Parkovací světla, zadní světla |
| 7 | Zapalovač |
| osm | Zastavte indikátory nebezpečí |
| devět | Modul ovládání těla |
| deset | Stěrač / ostřikovač čelního skla |
| jedenáct | Napájení příslušenství |
| 12 | Panna |
| 13 | Modul ovládání těla |
| čtrnáct | Klika |
| patnáct | Znamení nebezpečí / bliká |
| šestnáct | Airbag |
| 17 | TONN REL (pouze kabriolet) |
| 18 | Ovládání HVAC |
| devatenáct | Ovládání palubní desky |
| dvacet | Regulátor rychlosti |
| 21 | Zablokování převodu brzdy |
| 22 | Řídicí modul karoserie – zapalování 3 |
| 23 | Řídicí modul karoserie – zapalování 2 |
| 24 | Anténní rádio |
| 25 | Řídicí modul karoserie – zapalování I, ovládání přístrojové desky |
| 26 | Zadní výklopné dveře / vývod do kufru |
| 27 | Ovládání HVAC |
| 28 | Reproduktory Bose |
| 29 | Diagnostický |
| třicet | Modul ovládání pravých dveří |
| 31 | Pravá dvířka napájecího zdroje |
| 32 | Dveře palivové nádrže |
| 33 | Modul ovládání levých dveří |
| 34 | Levá dvířka napájecího zdroje |
| 35 | Elektrické sedadlo řidiče (jistič) |
| 36 | Elektrické sedadlo spolujezdce (jistič) |
| 37 | Mikro relé – monitorované řízení zátěže (nechtěně) |
| 38 | Mikro relé – Správné denní svícení |
| 39 | Mikro relé – uvolnění poklopu |
| 40 | Mikro relé – levé denní svícení |
| 41 | TONN REL (pouze kabriolet) |
| 42 | Mikro relé – světla s laskavým svolením |
| 43 | Mini relé Bose – reproduktory |
| 44 | Mini relé – zadní odmlžovač |
| 45 | Maxifuse – zapalování 2 |
| 46 | Maxifuse – zadní odmlžovač |
| 47 | Panna |
| 48 | Maxifuse – zapalování |
| 49 | Maxifuse – motor ventilátoru |
| padesáti | Vstup |
| 51 | Panna |
| 52 | Maxi jistič – Světlomety |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (1997, 1998)
| Ne. | Používání |
|---|---|
| jeden | 1997: Zadní mlhové světlo 1998: ABS TRANS |
| 2 | Přístup |
| 3 | Motor pravého světlometu |
| 4 | Motor předního světlometu |
| Pět | 1997: Protiblokovací brzdy 1998: BLANK |
| 6 | Foglamp |
| 7 | Selektivní amortizace v reálném čase |
| osm | Potkávací světlo pravého světlometu |
| devět | Světlomet pravý dálkový |
| deset | Potkávací světlo levého světlometu |
| jedenáct | Roh |
| 12 | Levá dálková světla |
| 13 | Palivové čerpadlo |
| čtrnáct | Chladicí ventilátor – zapalování 3 |
| patnáct | Senzor kyslíku |
| šestnáct | Modul řízení hnacího ústrojí |
| 17 | Ovládání škrticí klapky |
| 18 | Vstřikovač 2 |
| devatenáct | Zapalování motoru |
| dvacet | Panna |
| 21 | Panna |
| 22 | Vstřikovač 1 |
| 23 | Modul řízení hnacího ústrojí |
| 24 | Klimatizace |
| 25 | Panna |
| 26 | Panna |
| 27 | Náhradní |
| 28 | Náhradní |
| 29 | Náhradní |
| třicet | Náhradní |
| 31 | Náhradní |
| 32 | Náhradní |
| 33 | Mikro relé – vzduchové čerpadlo |
| 34 | Mikro relé – klimatizace a spojka |
| 35 | Mikro relé – palivové čerpadlo |
| 36 | Mikro relé – houkačka |
| 37 | Mikro relé – zadní mlhové světlo |
| 38 | Mikro relé – couvací světla |
| 39 | Mikro relé – mlhové světlo |
| 40 | Mikro relé – solenoid AIR |
| 41 | Mikro relé – Selektivní tlumení v reálném čase |
| 42 | Mini relé – zapalování |
| 43 | Mini relé – chladicí ventilátor 2 |
| 44 | Mini relé – chladicí ventilátor 3 |
| 45 | Mini relé – chladicí ventilátor 1 |
| 46 | Maxi Fuse – chladicí ventilátor 2 |
| 47 | Panna |
| 48 | Panna |
| 49 | Maxi Fuse – chladicí ventilátor 1 |
| padesáti | Maxi Fuse – vzduchové čerpadlo |
| 51 | Panna |
| 52 | Maxi Fuse – protiblokovací brzdy |
| 53 | Protiblokovací brzdy a elektronické selektivní tlumení v reálném čase |
| 54 | Stahovák pojistek |
1999, 2000
Reklamní inzeráty
Prostor pro cestující
Přiřazení pojistek a relé v prostoru pro cestující (1999, 2000)
| Ne. | Používání |
|---|---|
| jeden | Konzola zapalovače cigaret |
| 2 | Monitorované řízení zátěže (nechtěně) |
| 3 | Bederní sedadlo |
| 4 | Řídicí modul sedadla řidiče |
| Pět | Rádio |
| 6 | Parkovací světla, zadní světla |
| 7 | Zapalovač |
| osm | Zastavte indikátory nebezpečí |
| devět | Modul ovládání těla |
| deset | Stěrač / ostřikovač čelního skla |
| jedenáct | Napájení příslušenství |
| 12 | Panna |
| 13 | Řídicí modul karoserie – zapalování 1 |
| čtrnáct | Klika |
| patnáct | Znamení nebezpečí / bliká |
| šestnáct | Airbag |
| 17 | Uvolnění hlavně |
| 18 | Ovládání HVAC |
| devatenáct | Ovládání palubní desky |
| dvacet | Regulátor rychlosti |
| 21 | 1999: Interlock Brake Shift Interlock 2000: Automatický řídicí systém zámku řazení |
| 22 | Řídicí modul karoserie – zapalování 3 |
| 23 | Řídicí modul karoserie – zapalování 2 |
| 24 | Anténní rádio |
| 25 | Řídicí modul karoserie – zapalování I, ovládání přístrojové desky |
| 26 | Zadní výklopné dveře / vývod do kufru |
| 27 | Ovládání HVAC |
| 28 | Reproduktory Bose |
| 29 | Diagnostický |
| třicet | Modul ovládání pravých dveří |
| 31 | Pravá dvířka napájecího zdroje |
| 32 | Dveře palivové nádrže |
| 33 | Modul ovládání levých dveří |
| 34 | Levá dvířka napájecího zdroje |
| 35 | Elektrické sedadlo řidiče (jistič) |
| 36 | Elektrické sedadlo spolujezdce (jistič) |
| 37 | Mikro relé – monitorované řízení zátěže (nechtěně) |
| 38 | Mikro relé – Správné denní svícení |
| 39 | Mikro relé – uvolnění poklopu |
| 40 | Mikro relé – levé denní svícení |
| 41 | Mikro relé – uvolnění hlavně |
| 42 | Mikro relé – světla s laskavým svolením |
| 43 | Mikro relé – parkovací světla s automatickým ovládáním světel |
| 44 | Mikro relé – světlomety s automatickým ovládáním světel |
| 45 | Mini relé Bose – reproduktory |
| 46 | Mini relé – zadní odmlžovač |
| 47 | Maxifuse – zapalování 1 |
| 48 | Maxifuse – zadní odmlžovač |
| 49 | Panna |
| padesáti | Maxifuse – zapalování 2 |
| 51 | Maxifuse – motor ventilátoru |
| 52 | Vstup |
| 53 | Panna |
| 54 | Maxi jistič – Světlomety |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (1999, 2000)
| Ne. | Používání |
|---|---|
| jeden | Zadní mlhové světlo |
| 2 | Přístup |
| 3 | Motor pravého světlometu |
| 4 | Motor předního světlometu |
| Pět | 1999: ABS TRANS 2000: protiblokovací brzdy, selektivní tlumení v reálném čase (SRTD) |
| 6 | Foglamp |
| 7 | Selektivní amortizace v reálném čase |
| osm | Potkávací světlo pravého světlometu |
| devět | Světlomet pravý dálkový |
| deset | Potkávací světlo levého světlometu |
| jedenáct | Roh |
| 12 | Levá dálková světla |
| 13 | Palivové čerpadlo |
| čtrnáct | Chladicí ventilátor – zapalování 3 |
| patnáct | Senzor kyslíku |
| šestnáct | Modul řízení hnacího ústrojí |
| 17 | Ovládání škrticí klapky |
| 18 | Vstřikovač 2 |
| devatenáct | Zapalování motoru |
| dvacet | Panna |
| 21 | Panna |
| 22 | Vstřikovač 1 |
| 23 | Modul řízení hnacího ústrojí |
| 24 | Klimatizace |
| 25 | Panna |
| 26 | Panna |
| 27 | Náhradní |
| 28 | Náhradní |
| 29 | Náhradní |
| třicet | Náhradní |
| 31 | Náhradní |
| 32 | Náhradní |
| 33 | Mikro relé – vzduchové čerpadlo |
| 34 | Mikro relé – klimatizace a spojka |
| 35 | Mikro relé – palivové čerpadlo |
| 36 | Mikro relé – houkačka |
| 37 | Mikro relé – zadní mlhové světlo |
| 38 | Mikro relé – couvací světla |
| 39 | Mikro relé – mlhové světlo |
| 40 | 1999: Mikro relé – solenoid AIR 2000: prázdný |
| 41 | Mikro relé – Selektivní tlumení v reálném čase |
| 42 | Mini relé – zapalování |
| 43 | Mini relé – chladicí ventilátor 2 |
| 44 | Mini relé – chladicí ventilátor 3 |
| 45 | Mini relé – chladicí ventilátor 1 |
| 46 | Maxi Fuse – chladicí ventilátor 2 |
| 47 | Panna |
| 48 | Panna |
| 49 | Maxi Fuse – chladicí ventilátor 1 |
| padesáti | Maxi Fuse – vzduchové čerpadlo |
| 51 | 1999: Maxi -Fuse – elektronické selektivní tlumení v reálném čase 2000: Blank |
| 52 | Maxi Fuse – protiblokovací brzdy |
| 53 | 1999: Protiblokovací brzdy 2000: Protiblokovací brzdy, elektronické selektivní tlumení v reálném čase (SRTD) |
| 54 | Stahovák pojistek |
2001, 2002, 2003, 2004
Reklamní inzeráty
Prostor pro cestující
Přiřazení pojistek a relé v prostoru pro cestující (2001-2004)
| Ne. | Používání |
|---|---|
| jeden | Konzola zapalovače cigaret |
| 2 | Monitorované řízení zátěže (nechtěně) |
| 3 | Bederní sedadlo |
| 4 | Řídicí modul sedadla řidiče |
| Pět | Rádio, přehrávač kompaktních disků |
| 6 | Parkovací světla, zadní světla |
| 7 | Zapalovač |
| osm | Stoplamp, indikátory nebezpečí |
| devět | Modul ovládání těla |
| deset | Stěrač / ostřikovač čelního skla |
| jedenáct | Napájení příslušenství |
| 12 | Panna |
| 13 | Řídicí modul karoserie – zapalování 1 |
| čtrnáct | Klika |
| patnáct | Znamení nebezpečí / bliká |
| šestnáct | Airbag |
| 17 | Uvolnění hlavně |
| 18 | Ovládání HVAC |
| devatenáct | Ovládání palubní desky |
| dvacet | Regulátor rychlosti |
| 21 | Automatický řídicí systém zámku řazení a vnitřní zrcátko |
| 22 | Řídicí modul karoserie – zapalování 3 |
| 23 | Řídicí modul karoserie – zapalování 2 |
| 24 | Anténní rádio |
| 25 | Řídicí modul karoserie – zapalování I, ovládání přístrojové desky |
| 26 | Zadní výklopné dveře / vývod do kufru |
| 27 | Ovládání HVAC |
| 28 | Reproduktory Bose |
| 29 | Diagnostický |
| třicet | Modul ovládání pravých dveří |
| 31 | Pravá dvířka napájecího zdroje |
| 32 | Dveře palivové nádrže |
| 33 | Modul ovládání levých dveří |
| 34 | Levá dvířka napájecího zdroje |
| 35 | Sedadlo řidiče |
| 36 | Elektrické sedadlo spolujezdce |
| 47 | Zapalování 1 |
| 48 | Zadní odmlžovač |
| 49 | Panna |
| padesáti | Zapalování 2 |
| 51 | Motor větráku |
| 52 | Vstup |
| 53 | Panna |
| 54 | Světlomety |
| Relé | |
| 37 | Monitorované řízení zátěže (nechtěně) |
| 38 | Správné denní svícení |
| 39 | Zadní výklopné dveře / vývod do kufru |
| 40 | Levé světlo pro denní svícení |
| 41 | Uvolnění hlavně |
| 42 | Zdvořilostní lampy |
| 43 | Parkovací světla s automatickým ovládáním světel |
| 44 | Světlomety s automatickým ovládáním světel |
| 45 | Reproduktory Bose |
| 46 | Zadní odmlžovač |
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2001-2004)
| Ne. | Používání |
|---|---|
| jeden | Zadní mlhové světlo |
| 2 | Přístup |
| 3 | Motor pravého světlometu |
| 4 | Motor předního světlometu |
| Pět | Protiblokovací brzdy, selektivní tlumení v reálném čase (SRTD) |
| 6 | Foglamp |
| 7 | 2001-2002: Relé selektivního tlumení v reálném čase (SRTD) 2003-2004: prázdné |
| osm | Potkávací světlo pravého světlometu |
| devět | Světlomet pravý dálkový |
| deset | Potkávací světlo levého světlometu |
| jedenáct | Roh |
| 12 | Levá dálková světla |
| 13 | Palivové čerpadlo |
| čtrnáct | Chladicí ventilátor – zapalování 3 |
| patnáct | Senzor kyslíku |
| šestnáct | Modul řízení hnacího ústrojí |
| 17 | Ovládání škrticí klapky |
| 18 | Vstřikovač 2 |
| devatenáct | Zapalování motoru |
| dvacet | Panna |
| 21 | Panna |
| 22 | Vstřikovač 1 |
| 23 | Modul řízení hnacího ústrojí |
| 24 | Klimatizace |
| 25 | Panna |
| 26 | Panna |
| 27 | Náhradní |
| 28 | Náhradní |
| 29 | Náhradní |
| třicet | Náhradní |
| 31 | Náhradní |
| 32 | Náhradní |
| 46 | Chladicí ventilátor 2 |
| 47 | Panna |
| 48 | Panna |
| 49 | Chladicí ventilátor 1 |
| padesáti | Vzduchová pumpa |
| 51 | 2001-2002: Panna 2003-2004: Selektivní řízení jízdy |
| 52 | Protiblokovací brzdy |
| 53 | 2001-2002: Protiblokovací brzdy, selektivní tlumení v reálném čase (SRTD) Elektronika 2003-2004: Protiblokovací brzdová elektronika |
| 54 | Stahovák pojistek |
| Relé | |
| 33 | Vzduchová pumpa |
| 34 | Klimatizace a spojka |
| 35 | Palivové čerpadlo |
| 36 | Roh |
| 37 | Zadní mlhové světlo |
| 38 | Nouzová světla |
| 39 | Foglamp |
| 40 | Panna |
| 41 | 2001-2002: Selektivní odpisy v reálném čase (SRTD) 2003-2004: Prázdné |
| 42 | 2001-2002: Zapalování 1 2002-2003: Zapalování 2 |
| 43 | Chladicí ventilátor 2 |
| 44 | Chladicí ventilátor 3 |
| 45 | Chladicí ventilátor 1 |
