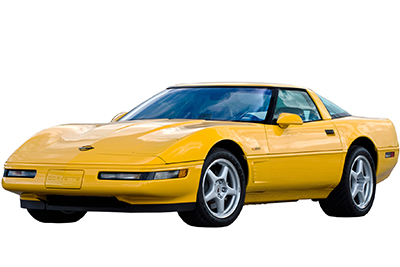

V tomto článku uvažujeme o čtvrté generaci Chevrolet Corvette (C4), vyráběné v letech 1990 až 1996. Zde najdete schémata pojistkových skříní Chevrolet Corvette 1993, 1994, 1995 a 1996 , získáte informace o umístění pojistkových panelů uvnitř automobilu a dozvíte se více o přiřazení každé pojistky (uspořádání pojistek) a relé.
Uspořádání pojistek Chevrolet Corvette 1993-1996
Pojistka zapalovače cigaret (elektrická zásuvka) Chevrolet Corvette je pojistka č. 44 v pojistkové skříňce palubní desky.
Umístění pojistkové skříňky
Panel pojistek je umístěn na pravé straně palubní desky (přístup získáte otočením knoflíku a zatažením za dveře).
Schéma pojistkové skříňky
Reklamní inzeráty
Přidělení pojistek na přístrojové desce
| Ne. | Popis |
|---|---|
| jeden | 1993: nepoužito; 1994-1996: Topení, programátor klimatizace |
| 2 | 1993-1994: nepoužito; 1995-1996: Zámek řazení převodovky brzdy |
| 3 | Sestava spínače stěračů / ostřikovačů čelního skla |
| 4 | Rádiový přijímač (zapalování) |
| Pět | 1993-1994: Vyhřívaná zrcátka;
1995-1996: Vyhřívaná zrcátka, hlavice ovládání topení a klimatizace, programátor vytápění a klimatizace |
| 6 | 1993-1994: zadní světlo, modul pro denní svícení; 1995-1996: Spínač světel, modul denního svícení |
| 7 | Relé houkačky |
| osm | Výstražná světla, brzdový spínač |
| devět | Airbag s klikou |
| deset | Spínač kliky / neutrál (automatický), spínač spojky (manuální) |
| jedenáct | Osvětlení RH |
| 12 | Levé osvětlení |
| 13 | Osvětlení konzoly |
| čtrnáct | Palivové čerpadlo 1 |
| patnáct | 1993-1995: Palivové čerpadlo 2 (LT5); 1996: automatická převodovka |
| šestnáct | Modul centrálního ovládání, modul pro denní svícení |
| 17 | 1993-1995: Generátor; Vakuová pumpa automatické převodovky (LT5), komorní režim (LT5), obvod EGR (LT5), kyslíkové senzory (LT5); 1996: generátor |
| 18 | Spojka kompresoru klimatizace, hlavice léčitele a klimatizace, časovač topení a klimatizace, relé odmlžovače zadního kola (1994-1996) |
| devatenáct | Zásuvka pro příslušenství |
| dvacet | 1993: programátor klimatizace; 1994-1996: Vyhřívané kyslíkové senzory (LT1) |
| 21 | 1993-1994: Reléová cívka palivového čerpadla č. 2 (LT5), selektivní řídicí modul pohonu, modul ABS, spínač ovládání spojky převodovky (automatický), relé vzduchového čerpadla, obtokový ventil, sekundární obtokový ventil (LT5);
1995: Relé palivového čerpadla č. 2 (LT5), modul selektivního řízení pohonu, modul ABS, spínač brzdy (automatický), relé vzduchového čerpadla, vzduchový obtokový ventil (LT5); 1996: Modul tlumení v reálném čase, modul ABS, sestava solenoidu HVAC |
| 22 | 1993-1994: Vstřikovače č. 1,4,6,7 (LT1), primární vstřikovače č. 1-8 (LT5), modul zapalovací cívky (LT5), konektor desky zapalovací cívky (LT5);
1995: Vstřikovače č. 1, 4, 6, 7 (LT1), primární vstřikovače č. 1-8 (LT5), zapalovací cívka (LT5); 1996: Vstřikovače # 1, 4, 6, 7 |
| 23 | 1993: Vstřikovače č. 2, 3, 5, 8 (LT1), relé sekundárního vstřikovače č. 1, 2 (LT5); 1994: Vstřikovače # 2, 3, 5, 8 (LT1), relé sekundárního injektoru ( # 1, 2 (LT5), sekundární řídicí moduly SF1 (LT5);1995: Vstřikovače č. 2, 3, 5, 8 (LT1), sekundární řídicí moduly SF1 (LT5); 1996: Vstřikovače # 2, 3, 5, 8 |
| 24 | Blinkry Blinkery |
| 25 | Modul zapalovací cívky a zapalovací cívky |
| 26 | Modul pasivního bezklíčového vstupu |
| 27 | Sdružený přístroj, Informační centrum pro řidiče, Systém airbagů, Přepínač ovládání plynu (LT5) |
| 28 | Přepínač zpětných světel, přepínač polohy převodovky, solenoid s jednou až čtyřmi rychlostmi |
| 29 | 1993-1994: Reléová cívka primárního ventilátoru chlazení, reléová cívka sekundárního chladicího ventilátoru;
1995-1996: Relé chladicí cívky č. 1, 2, 3 |
| třicet | 1993: Sekundární relé škrticí klapky (LT5), modul přímého zapalování, snímač vačkového hřídele, trakční nárazník, elektromagnetický ventil pro čištění kanystru, ovládání recirkulace výfukových plynů (LT1), relé převodovky (manuální);
1994: Modul přímého zapalování, snímač vačkového hřídele, elektromagnetický čistič kazety, vyrovnávací modul snímače polohy škrticí klapky, systém EGR (LT1), solenoid sání sekundárního vzduchu (LT5), elektronické ovládání zapalování škrticí klapky (LT5), jedno až čtyřstupňové relé; 1995: Senzor vačkového hřídele (LT5), solenoid pro čištění kazety; Vyrovnávací modul snímače polohy škrticí klapky (LT5), obvod EGR (LT1), solenoid sání sekundárního vzduchu (LT5); Modul řízení zapalování (LT5), sestava solenoidu HVAC, snímač hmotnostního průtoku vzduchu (LT1), jedno až čtyřstupňové relé; 1996: solenoid pro čištění kazety, obvod EGR (LT1), snímač hmotnostního průtoku vzduchu, jedno až čtyřstupňové relé, brzdový spínač (automatický), relé vzduchového čerpadla |
| 31 | Elektrické ovládání seřizování zrcátek, osvětlené zrcátko, zrcátka s hledáčkem |
| 32 | Spínač tempomatu, modul denního svícení, modul varování před nízkým tlakem v pneumatikách, relé pro odpojení tempomatu |
| 33 | Řídicí modul motoru |
| 34 | Systém airbagů |
| 35 | Centrální řídicí modul |
| 36 | Relé lampové kopule (1993), stropní světla na podlaze, stropní světla na dveřích, světla v palubní desce, osvětlené zrcátko |
| 37 | Relé zesilovače Bose, relé výkonové antény, osvětlení zavazadlového prostoru |
| 38 | LCD (1993, 1994), sdružený přístroj, generátor tónů, relé kopulovité lampy (1994-1996) |
| 39 | Centrální řídicí modul |
| 40 | Rádiový přijímač (baterie), rádiová ovládací hlava, modul pasivního bezklíčového vstupu |
| 41 | 1993: nepoužito; 1994-1996: Sportovní sedadla |
| 42 | 1993: Elektrické spínače zamykání dveří;
1994-1996: Elektrické spínače zamykání dveří, Informační centrum pro řidiče, modul pasivního vstupu bez klíče |
| 43 | Programátor vytápění a klimatizace |
| 44 | Zapalovač doutníků, zásuvka na příslušenství |
| 45 | Relé uvolnění zadních výklopných dveří nebo můstku |
| Jističe | |
| K | Pečeti moci |
| THE | Nepoužívá |
| M | Elektrická okna |
| N. | Nepoužívá |
| P | Nepoužívá |
Umístění pojistkové skříňky
V motorovém prostoru jsou dva pojistkové bloky. Jeden je součástí kabelového svazku předního světla a druhý je součástí kabelového svazku motoru ECM.
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek v motorovém prostoru
| Ne. | Popis |
|---|---|
| jeden | Vnitřní osvětlení |
| 2 | Primární chladicí ventilátor |
| 3 | Motor předního světlometu |
| 4 | Motor pravého světlometu |
| Pět | Sekundární chladicí ventilátor |
| 6 | Venkovní osvětlení |
| 7 | Elektrické příslušenství (elektrické zámky, dveře zavazadlového prostoru, zapalovač, sedadla) |
| osm | Vzduchová pumpa |
| devět | Modul motoru Conirol |
| deset | Palivové čerpadlo |
| jedenáct | Protiblokovací brzdy (ABS), systém prokluzu škrticí klapky |
| 12 | Ventilátor klimatizace |
| 13 | Zadní odmlžovač |
| čtrnáct | Zapalování |
| patnáct | Zapalování |
| šestnáct | Hydraulická brzda |
Pojistka je umístěna pod kapotou na sestavě obrysových světel na straně řidiče. Pokud potřebujete ponechat kryt otevřený delší dobu, vyjměte pojistku.
Vozidla vybavená volitelným systémem řízení řízení tlumení v reálném čase jsou chráněna pojistkou umístěnou v prostoru ABS za sedadlem řidiče. Pro přístup k této pojistce sejměte podložku, vyšroubujte šroub a zvedněte kryt.
