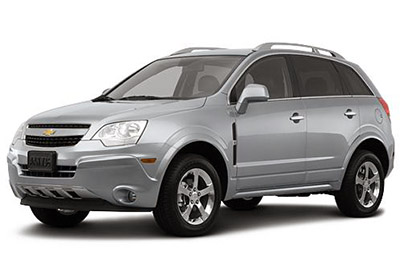

Kompaktní crossover SUV Chevrolet Captiva Sport se vyráběl v letech 2012 až 2016. V tomto článku najdete schémata pojistkových skříní Chevrolet Captiva Sport 2012, 2013, 2014, 2015 a 2016 , získáte informace o umístění panelů pojistek uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Chevrolet Captiva Sport 2012-2016
Používají se informace z příruček majitele 2013 a 2014. Umístění a funkce pojistek v automobilech vyráběných jindy se mohou lišit.
Pojistky zapalovače cigaret (napájecí zásuvka) Chevrolet Captiva Sport jsou umístěny v pojistkové skříňce na přístrojové desce (viz pojistky „APO JACK (CONSOLE)“ ( zásuvka pomocného napájení ), „APO JACK (ZADNÍ CARGO)“ “( zásuvka pomocného napájení ) Zadní náklad) a „CIGAR“ (zapalovač cigaret)).
Pojistková skříňka palubní desky
Umístění pojistkové skříňky
Je umístěn pod palubní deskou na straně spolujezdce, za krytem středové konzoly.
Schéma pojistkové skříňky
Přiřazení pojistek a relé na přístrojové desce
| Příjmení | Používání |
|---|---|
| AMP | Zesilovač |
| APO JACK (KONZOLA) | Pomocná elektrická zásuvka |
| APO JACK (ZADNÍ NÁKLAD) | Pomocná elektrická zásuvka Nákladní zadní |
| AWD / WIND | Pohon všech kol / ventilace |
| BCM (CTSY) | Modul ovládání těla (s laskavým svolením) |
| BCM (DIMMER) | Modul ovládání těla (stmívač) |
| BCM (INT LIGHT) | Řídicí modul nástavby (vnitřní osvětlení) |
| BCM (PRK / TN) | Řídicí modul nástavby (parkovací / směrové světlo) |
| BCM (STOP) | Modul ovládání těla (Stoplamp) |
| BCM (TRN SIG) | Modul ovládání těla (bliká) |
| BCM (VBATT) | Řídicí modul karoserie (napětí baterie) |
| DOUTNÍK | Zapalovač |
| CIM | Komunikační integrační modul |
| CLSTR | Přístrojová deska |
| DRL | Denní lampy |
| DR / LCK | Zámek dveří u řidiče |
| SEDADLO DRVR PWR | Sedadlo řidiče |
| DRV / PWR WNDW | Elektrické okno řidiče |
| F / ZAMKNUTÍ DVEŘÍ | Palivový zámek dveří |
| FRT WSR | Přední podložka |
| FSCM | Řídicí modul palivového systému |
| ZEMNÍ VĚTR FSCM | Elektromagnetický ventil ventilace řídicího systému palivového systému |
| Topná rohož SW | Přepínač topné rohože |
| SEAT HTD PWR | Vyhřívané sedadlo |
| HVAC BLWR | Ventilátor topení, větrání a klimatizace |
| IPC | Skupina panelu |
| ISRVM / RCM | Modul vnitřního zrcátka / dálkového kompasu |
| KEY CAPTURE | Zachycení klíče |
| L / BRÁNA | Zadní dveře |
| LOGISTICKÝ REŽIM | Logistický režim |
| OSRVM | Boční zrcátko |
| PASS PWR WNDW | Elektrické okno pro cestující |
| DIODE PWR | Výkonová dioda |
| PWR / MODING | Power moding |
| RÁDIO | Rádio |
| RR Mlha | Zadní odmlžovač |
| BĚH 2 | Zapněte vypínač baterie |
| RUN / CRNK | Spusťte kliku |
| SDM (BATT) | Bezpečnostní diagnostický modul (baterie) |
| HR (IGN 1) | Bezpečnostní diagnostický modul (zapalování 1) |
| NÁHRADNÍ | Náhradní |
| S / TOIT | Střešní okno |
| S / BATT DE TOIT | Baterie střešního okna |
| SSPS | Rychlostní posilovač řízení |
| SW STR / WHL | Spínač na volantu |
| TRLR | Upoutávka |
| TRLR BATT | Baterie přívěsu |
| XBCM | Export řídicího modulu těla |
| XM / HVAC / DLC | Satelitní rádio SiriusXM (je -li k dispozici) / Topení, větrání a klimatizace / Připojení datovým spojem |
| Relé | |
| ACC / RAP RLY | Napájení příslušenství / příslušenství |
| CIGAR APO JACK RLY | Cigareta a pomocná elektrická zásuvka |
| RUN / CRN K RLY | Run / Crank |
| RUN RLY | Kurs |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Je umístěn v motorovém prostoru.
Reklamní inzeráty
Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru
| Příjmení | Používání |
|---|---|
| břišní svaly | Protiblokovací brzdový systém |
| Klimatizace | Systém vytápění, větrání a klimatizace |
| BATT1 | Hlavní napájecí zdroj pro pojistkový blok přístrojové desky 1 |
| BATT2 | Hlavní napájecí zdroj pro pojistkový blok přístrojové desky 2 |
| BATT3 | Hlavní napájecí zdroj pro pojistkový blok přístrojové desky 3 |
| BCM | Modul ovládání těla |
| ECM | Řídicí modul motoru |
| ECM PWR TRN | Řídicí modul motoru / hnacího ústrojí |
| ENG SNSR | Různé snímače motoru |
| EPB | Elektrická parkovací brzda |
| VENTILÁTOR 1 | Chladicí ventilátor 1 |
| VENTILÁTOR 3 | Chladicí ventilátor 3 |
| FRTFOG | Přední mlhová světla |
| FRT WPR | Motor předního stěrače |
| PALIVO / VAK | Palivové čerpadlo / vakuové čerpadlo |
| HDLP PODLOŽKA | Ostřikovače světlometů |
| Ahoj BEH LH | Dálková světla (vlevo) |
| Ahoj BEAM RH | Dálková světla (vpravo) |
| ROH | Roh |
| HTD PRANÍ / MIR | Vyhřívaná kapalina do ostřikovačů / vyhřívaná zrcátka |
| CÍVKA IGN A | Zapalovací cívka A |
| Cívky IGN B | Zapalovací cívka B |
| LO BEAM LH | Potkávací světlo (vlevo) |
| LO BEAM RH | Potkávací světlo (vpravo) |
| PRK LP LH | Parkovací světla (vlevo) |
| PRK LP RH | Parkovací světla (vpravo) |
| PRK LP RH | Parkovací světla (vpravo) (Parkovací světla v Evropě) |
| VENTILÁTOR PWM | Modulovaný ventilátor s pulzní šířkou |
| ZADNÍ KOSTUM | Odmlžování zadního okna |
| REARWPR | Motor zadního stěrače |
| NÁHRADNÍ | Nepoužívá |
| ZASTAVTE POŽÁR | Stoplamps |
| STRTR | Vstup |
| TCM | Řídicí modul převodovky |
| TRLR PRK LP | Parkovací světla přívěsu |
| Relé | |
| FAN1 RLY | Chladicí ventilátor 1 |
| FAN2 RLY | Chladicí ventilátor 2 |
| FAN3 RLY | Chladicí ventilátor 3 |
| FRT FOG RLY | Přední mlhová světla |
| RLY PALIVOVÉ ČERPADLO / VAK | Relé palivového čerpadla / vakuového čerpadla |
| HDLP WSHR RLY | Ostřikovače světlometů |
| Ahoj BEAM RLY | Dálková světla |
| LO BEAM RLY | Potkávací světlomety |
| PWR / TRN RLY | Hnací ústrojí |
| ARRIERE DE DEFOG RLY | Odmlžování zadního okna |
| ZASTAVENÍ LAMPY | Stoplamps |
| STRTR RLY | Vstup |
| WPR CNTRL RLY | Ovládání stěračů čelního skla |
| WPR SPD RLY | Rychlost stěrače |
Pojistková skříňka pomocného motorového prostoru (pouze nafta)
