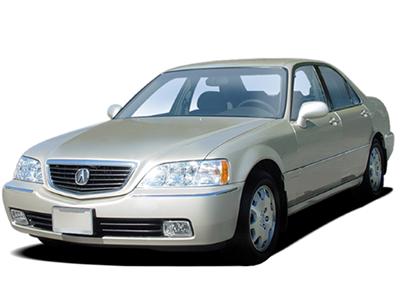

V tomto článku uvažujeme o první generaci Acura RL (KA9), vyráběné v letech 1996 až 2004. Zde najdete schémata pojistkových skříní Acura RL 2000, 2001, 2002, 2003 a 2004 , získáte informace o ‚umístění pojistky panely uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek).
Contents
Rozložení pojistek Acura RL 1996-2004
Jsou použity informace z příruček majitele 2000-2004. Umístění a funkce pojistek u dříve vyrobených automobilů se může lišit.
Pojistka zapalovače cigaret / zásuvky Acura RL je pojistka č. 16 v prostoru pro cestující.
Prostor pro cestující
Umístění pojistkové skříňky
Je umístěn pod palubní deskou na straně řidiče.
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek v prostoru pro cestující (2000-2003)
| Ne. | Zesilovače | Chráněné obvody |
|---|---|---|
| jeden | 15 A. | Málo světla |
| 2 | – | Nepoužívá se (OP) |
| 3 | 7,5 A | Relé odmlžovače zadního okna, relé ventilátoru chlazení |
| 4 | 10 A. | Rádio, ACC |
| Pět | 20 A. | Spojka klimatizace, vyhřívané sedadlo |
| 6 | 20 A. | ECU (PCM) |
| 7 | 10 A. | SRS |
| osm | 20 A. | Sedadlo řidiče |
| devět | 20 A. | Zvukový systém Bose |
| deset | 10 A. | Světla pro denní svícení (u kanadských modelů) |
| jedenáct | 20 A. | Sedadlo řidiče |
| 12 | 7,5 A | Světla pro denní svícení (u kanadských modelů) |
| 13 | 7,5 A | Rychloměr, střešní okno |
| čtrnáct | 7,5 A | Startovací signál |
| patnáct | 7,5 A | ACG |
| šestnáct | 10 A. | Zásuvka ACC |
| 17 | 7,5 A | Elektrické ovládání oken MPCS |
| 18 | 20 A. | Přední pravé elektrické okno |
| devatenáct | 7,5 A | Třpytivé |
| dvacet | 20 A. | ECU (tělo) |
| 21 | 20 A. | Pravé zadní elektrické okno |
| 22 | 20 A. | Palivové čerpadlo |
| 23 | 7,5 A | SRS |
| 24 | 20 A. | Levé zadní elektrické okno |
| 25 | 30 A. | Zapalovací cívky |
| 26 | – | Nepoužívá |
Přidělení pojistek v prostoru pro cestující (2004)
| Ne. | Zesilovače | Chráněné obvody |
|---|---|---|
| jeden | 15 A. | Málo světla |
| 2 | – | Nepoužívá se (OP) |
| 3 | 7,5 A | Relé ventilátoru kondenzátoru, relé ventilátoru chlazení |
| 4 | 10 A. | ACC, rádio |
| Pět | 20 A. | Spojka klimatizace, vyhřívané přední sedadlo |
| 6 | 20 A. | ECU (PCM) |
| 7 | 10 A. | SRS |
| osm | 20 A. | Elektricky sklopné / zadní výška / dřevěné sedadlo řidiče |
| devět | 20 A. | Zvukový systém Bose |
| deset | 10 A. | Světla pro denní svícení (u kanadských modelů) |
| jedenáct | 20 A. | Posuv sedadla řidiče / výška vpředu |
| 12 | 7,5 A | Světla pro denní svícení (u kanadských modelů) |
| 13 | 7,5 A | Rychloměr, střešní okno |
| čtrnáct | 7,5 A | Startovací signál |
| patnáct | 7,5 A | ACG |
| šestnáct | 10 A. | Zásuvka ACC |
| 17 | 7,5 A | Elektrické okno MFCS |
| 18 | 20 A. | Přední pravé elektrické okno |
| devatenáct | 7,5 A | Třpytivé |
| dvacet | 20 A. | ECU (tělo) |
| 21 | 20 A. | Levé zadní elektrické okno |
| 22 | 20 A. | Palivové čerpadlo |
| 23 | 7,5 A | SRS |
| 24 | 20 A. | Pravé zadní elektrické okno |
| 25 | 30 A. | Zapalovací cívky |
| 26 | – | Nepoužívá |
Motorový prostor
Umístění pojistkové skříňky
Pojistková skříňka pod kapotou je umístěna v motorovém prostoru vedle baterie.
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek v motorovém prostoru
| Ne. | Zesilovače | Chráněné obvody |
|---|---|---|
| jeden | – | Nepoužívá |
| 2 | 20 A. | Zastav, houkačka |
| 3 | 10 A. | Riziko |
| 4 | 20 A. | Elektrické okno řidiče |
| Pět | 15 A. | TCS |
| 6 | 20 A. | VSA |
| 7 | 20 A. | Elektrické zamykání dveří |
| osm | 20 A. | Světlomet dole vpravo |
| devět | 20 A. | Světlomet doleva doleva |
| deset | 20 A. | Fanoušek |
| jedenáct | 10 A. | Světlomet doleva vysoko |
| 12 | 10 A. | Světlomet vpravo vysoko |
| 13 | 20 A. | Ventilátor kondenzátoru |
| čtrnáct | 30 A. | Střešní okno |
| patnáct | 30 A. | Elektrické sedadlo spolujezdce |
| šestnáct | 20 A. | Přední mlhové světlo |
| 17 | 20 A. | ETS (elektrické naklápění / teleskopické řízení) |
| 18 | 15 A. | Metr |
| devatenáct | 7,5 A | Zálohování, rádio |
| dvacet | 20 A. | Vnitřní osvětlení |
| 21 | 30 A. | Motor stěračů |
| 22 | 50 A. | Spínač zapalování |
| 23 | 40 A. | Elektrické okno |
| 24 | 40 A. | Topný motor |
| 25 | 120 A. | baterie |
| 26 | 40 A. | Motor VSA |
| 27 | 40 A. | Odmlžování zadního okna |
| 28 | 50 A. | Pojistková skříň |
