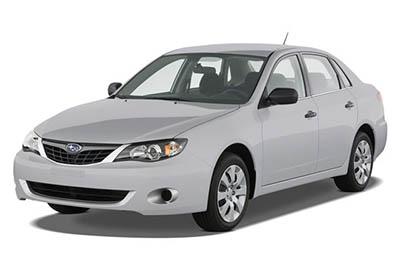

V tomto článku uvažujeme o třetí generaci Subaru Impreza (GE, GV, GH, GR), vyráběné v letech 2007 až 2014. Zde najdete schémata pojistkových skříní Subaru Impreza 2008, 2009, 2010 a 2011 , získáte informace o umístění panelů pojistek uvnitř vozu a zjistěte informace o přiřazení každé pojistky (uspořádání pojistek).
Contents
Rozložení pojistek Subaru Impreza 2008-2011
Pojistky zapalovače cigaret (napájecí zásuvka) Subaru Impreza jsou pojistky č. 13 (elektrická zásuvka na středové konzole) a č. 20 (elektrická zásuvka na přístrojové desce) v pojistkové skříňce z palubní desky.
Umístění pojistkové skříňky
Prostor pro cestující
Pojistková skříňka je umístěna za krytem nalevo od volantu.
Pojistková skříňka v motorovém prostoru
Schémata pojistek
Reklamní inzeráty
2008
Přístrojová deska
Přiřazení pojistek na přístrojové desce (2008)
| Ne. | Proud | Obvod |
|---|---|---|
| jeden | Prázdný | |
| 2 | Prázdný | |
| 3 | 15A | Zámek u dveří |
| 4 | 10A | Relé odmrazovače předních stěračů |
| Pět | 10A | Kombinovaný čítač |
| 6 | 7,5A | Dálkově ovládaná zrcátka, relé vyhřívání sedadel |
| 7 | 15A | Kombinovaný měřič, integrovaná jednotka |
| osm | 20A | Brzdové světlo |
| devět | 15A | Rozmrazovač předního stěrače |
| deset | 7,5A | Napájení (baterie) |
| jedenáct | 7,5A | Blikající hodiny |
| 12 | 15A | Jednotka automatické převodovky, Řídicí jednotka motoru, Integrovaná jednotka |
| 13 | 20A | Zásuvka pro příslušenství (středová konzola) |
| čtrnáct | 15A | Poziční světlo, zadní světlo, kombinované zadní světlo |
| patnáct | Prázdný | (Konektor FWD pro vozidla AWD AT) |
| šestnáct | 10A | Osvětlení |
| 17 | 15A | Vyhřívaná sedadla |
| 18 | 10A | Zpětné světlo |
| devatenáct | Prázdný | |
| dvacet | 10A | Zásuvka pro příslušenství (palubní deska) |
| 21 | 7,5A | Relé startéru |
| 22 | 15A | Klimatizace, relé odmlžovače zadního okna |
| 23 | 15A | Zadní stěrač, zadní stěrač |
| 24 | 15A | Audio jednotka, hodiny |
| 25 | 15A | Systém airbagů SRS |
| 26 | 7,5A | Relé elektrického ovládání okna, relé hlavního ventilátoru chladiče, relé ocasu a světla |
| 27 | 15A | Fanoušek |
| 28 | 15A | Fanoušek |
| 29 | 15A | Světlo do mlhy |
| třicet | 30A | Přední stěrač |
| 31 | 7,5A | Automatická klimatizační jednotka, Integrovaná jednotka |
| 32 | Prázdný | |
| 33 | 7,5A | Počítač ABS / dynamika vozidla |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v motorovém prostoru (2008)
| Ne. | Proud | Obvod |
|---|---|---|
| A | Tavná jistina | |
| jeden | 30A | Jednotka ABS, řídicí jednotka dynamiky vozidla |
| 2 | 25A | Hlavní ventilátor |
| 3 | 10A | Kombinovaný ventil sekundárního vzduchu (turbo modely) |
| 4 | 25A | Sekundární ventilátor |
| Pět | Prázdný | |
| 6 | Prázdný | |
| 7 | 30A | Světlomet (potkávací světlo) |
| osm | 15A | Světlomet (dálkové světlo) |
| devět | 20A | Zpětné světlo |
| deset | 15A | troubit |
| jedenáct | 25A | Odmlžování zadního okna, Vyhřívané zrcátko |
| 12 | 15A | Palivové čerpadlo |
| 13 | 10A | Řídicí jednotka automatické převodovky |
| čtrnáct | 7,5A | Řídicí jednotka motoru |
| patnáct | 15A | Směrová světla a výstražná světla |
| šestnáct | 15A | Relé ocasu a světla |
| 17 | 7,5A | Alternátor |
| 18 | 15A | Světlomet (pravá strana) |
| devatenáct | 15A | Světlomet (levá strana) |
2009, 2010
Reklamní inzeráty
Přístrojová deska
Přiřazení pojistek na přístrojové desce (2009, 2010)
| Ne. | Proud | Obvod |
|---|---|---|
| jeden | Prázdný | |
| 2 | Prázdný | |
| 3 | 15A | Zámek u dveří |
| 4 | 10A | Relé odmrazovače předních stěračů |
| Pět | 10A | Kombinovaný čítač, hodiny |
| 6 | 7,5A | Dálkově ovládaná zrcátka, relé vyhřívání sedadel |
| 7 | 15A | Kombinovaný měřič, integrovaná jednotka |
| osm | 20A | Brzdové světlo |
| devět | 15A | Rozmrazovač předního stěrače |
| deset | 7,5A | Napájení (baterie) |
| jedenáct | 7,5A | Blikající jednotka |
| 12 | 15A | Jednotka automatické převodovky, Řídicí jednotka motoru, Integrovaná jednotka |
| 13 | 20A | Zásuvka pro příslušenství (středová konzola) |
| čtrnáct | 15A | Poziční světlo, zadní světlo, kombinované zadní světlo |
| patnáct | Prázdný | (Konektor FWD pro vozidla AWD AT) |
| šestnáct | 10A | Osvětlení |
| 17 | 15A | Vyhřívaná sedadla |
| 18 | 10A | Zpětné světlo |
| devatenáct | Prázdný | |
| dvacet | 10A | Zásuvka pro příslušenství (palubní deska) |
| 21 | 7,5A | Relé startéru |
| 22 | 15A | Klimatizace, relé odmlžovače zadního okna |
| 23 | 15A | Zadní stěrač, zadní stěrač |
| 24 | 15A | Zvuková jednotka |
| 25 | 15A | Systém airbagů SRS |
| 26 | 7,5A | Relé elektrického ovládání okna, relé hlavního ventilátoru chladiče |
| 27 | 15A | Fanoušek |
| 28 | 15A | Fanoušek |
| 29 | 15A | Světlo do mlhy |
| třicet | 30A | Přední stěrač |
| 31 | 7,5A | Automatická klimatizační jednotka, Integrovaná jednotka |
| 32 | Prázdný | |
| 33 | 7,5A | Počítač ABS / dynamika vozidla |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v motorovém prostoru (2009, 2010)
| Ne. | Proud | Obvod |
|---|---|---|
| A | Tavná jistina | |
| jeden | 30A | Jednotka ABS, řídicí jednotka dynamiky vozidla |
| 2 | 25A | Hlavní ventilátor |
| 3 | 10A | Kombinovaný ventil sekundárního vzduchu (turbo modely) |
| 4 | 25A | Sekundární ventilátor |
| Pět | Prázdný | |
| 6 | Prázdný | |
| 7 | 30A | Světlomet (potkávací světlo) |
| osm | 15A | Světlomet (dálkové světlo) |
| devět | 20A | Zpětné světlo |
| deset | 15A | troubit |
| jedenáct | 25A | Odmlžování zadního okna, Vyhřívané zrcátko |
| 12 | 15A | Palivové čerpadlo |
| 13 | 10A | Řídicí jednotka automatické převodovky |
| čtrnáct | 7,5A | Řídicí jednotka motoru |
| patnáct | 15A | Směrová světla a výstražná světla |
| šestnáct | 15A | Relé ocasu a světla |
| 17 | 7,5A | Alternátor |
| 18 | 15A | Světlomet (pravá strana) |
| devatenáct | 15A | Světlomet (levá strana) |
2011
Reklamní inzeráty
Přístrojová deska
Přiřazení pojistek na přístrojové desce (2011)
| Ne. | Proud | Obvod |
|---|---|---|
| jeden | Prázdný | |
| 2 | Prázdný | |
| 3 | 15A | Zámek u dveří |
| 4 | 10A | Relé odmrazovače předních stěračů |
| Pět | 10A | Kombinovaný čítač, hodiny |
| 6 | 7,5A | Dálkově ovládaná zrcátka, relé vyhřívání sedadel |
| 7 | 15A | Kombinovaný měřič, integrovaná jednotka |
| osm | 20A | Brzdové světlo |
| devět | 15A | Rozmrazovač předního stěrače |
| deset | 7,5A | Napájení (baterie) |
| jedenáct | 7,5A | Blikající jednotka |
| 12 | 15A | Jednotka automatické převodovky, Řídicí jednotka motoru, Integrovaná jednotka |
| 13 | 20A | Zásuvka pro příslušenství (středová konzola) |
| čtrnáct | 15A | Poziční světlo, zadní světlo, kombinované zadní světlo |
| patnáct | Prázdný | (Konektor FWD pro vozidla AWD AT) |
| šestnáct | 10A | Osvětlení |
| 17 | 15A | Vyhřívaná sedadla |
| 18 | 10A | Zpětné světlo |
| devatenáct | Prázdný | |
| dvacet | 10A | Zásuvka pro příslušenství (palubní deska) |
| 21 | 7,5A | Relé startéru |
| 22 | 15A | Klimatizace, relé odmlžovače zadního okna |
| 23 | 15A | Zadní stěrač, zadní stěrač |
| 24 | 15A | Zvuková jednotka |
| 25 | 15A | Systém airbagů SRS |
| 26 | 7,5A | Relé elektrického ovládání okna, relé hlavního ventilátoru chladiče |
| 27 | 15A | Fanoušek |
| 28 | 15A | Fanoušek |
| 29 | 15A | Světlo do mlhy |
| třicet | 30A | Přední stěrač |
| 31 | 7,5A | Automatická klimatizační jednotka, Integrovaná jednotka |
| 32 | Prázdný | |
| 33 | 7,5A | Počítač ABS / dynamika vozidla |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v motorovém prostoru (2011)
| Ne. | Proud | Obvod |
|---|---|---|
| A | Tavná jistina | |
| jeden | 30A | Jednotka ABS, řídicí jednotka dynamiky vozidla |
| 2 | 25A | Hlavní ventilátor (chladicí ventilátor) |
| 3 | 10A | Kombinovaný ventil sekundárního vzduchu (turbo modely) |
| 4 | 25A | Sekundární ventilátor (chladicí ventilátor) |
| Pět | Prázdný | |
| 6 | 10A | Zvuk |
| 7 | 30A | Světlomet (potkávací světlo) |
| osm | 15A | Světlomet (dálkové světlo) |
| devět | 20A | Záloha |
| deset | 15A | troubit |
| jedenáct | 25A | Odmlžování zadního okna, Vyhřívané zrcátko |
| 12 | 15A | Palivové čerpadlo |
| 13 | 10A | Řídicí jednotka automatické převodovky |
| čtrnáct | 7,5A | Řídicí jednotka motoru |
| patnáct | 15A | Směrová světla a výstražná světla |
| šestnáct | 15A | Relé ocasu a světla |
| 17 | 7,5A | Alternátor |
| 18 | 15A | Světlomet (pravá strana) |
| devatenáct | 15A | Světlomet (levá strana) |
