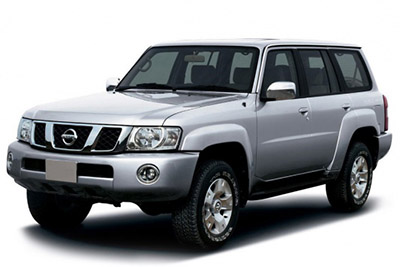

V tomto článku uvažujeme o páté generaci Nissan Patrol (Y61), vyráběné v letech 1997 až 2013. Zde najdete schémata pojistkových skříní Nissan Patrol 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 a 2013 , získejte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Uspořádání pojistek Nissan Patrol 1997-2013
Pojistky zapalovače cigaret Nissan Patrol (napájecí zásuvka) jsou pojistka F13 v pojistkové skříňce palubní desky a pojistka F46 v pojistkové skříňce v motorovém prostoru.
Umístění pojistkové skříňky
Pojistková skříňka je umístěna vlevo pod volantem, za krytem.
Schéma pojistkové skříňky
vertisements ad
Přiřazení pojistek v prostoru pro cestující
| Ne. | Zesilovač | Tvořící |
|---|---|---|
| jeden | Relé ventilátoru topení | |
| 2 | Hlavní relé zapalování | |
| 3 | Relé obvodu pomocného zapalování | |
| F1 | 15A | |
| F2 | 15A | |
| F3 | 20A | Stěrač / ostřikovač čelního skla |
| F4 | 15A | |
| F5 | 15A | |
| F6 | 10A/20A | |
| F7 | 7,5A | Systém ABS / ESP |
| F8 | 7,5A | |
| F9 | 7,5A | |
| F10 | 10A | Audio systém |
| F11 | 7,5A | Klapky |
| F12 | 7,5A | |
| F13 | 15A | Zapalovač |
| F14 | 10A | |
| F15 | 10A | |
| F 16 | 10A | Systém SRS |
| F17 | 15A | |
| F18 | 10A | Stěrač / ostřikovač zadního okna |
| F19 | 15A | 2002: Ostřikovač světlometů |
| F20 | 10A | |
| F21 | 10A | Systém řízení motoru |
| F22 | 15A | |
| F23 | 7,5A | Elektrický pohon zrcátek |
| F24 | 7,5A | |
| F25 | 10A | |
| F26 | 7,5A | |
| F27 | 15A | Palivové čerpadlo |
| F28 | 10A |
vertisements ad
Umístění pojistkové skříňky
Pojistková skříňka je umístěna v motorovém prostoru (pravá strana).
Schéma pojistkové skříňky
Přidělení pojistek v motorovém prostoru
| Ne. | Zesilovač | Tvořící |
|---|---|---|
| FA | 100A | Žhavicí svíčky |
| FB | 100A / 120A | Generátor |
| FC | 30A / 40A | Motor ventilátoru chlazení |
| FD | 30A/40A | |
| EF | 40A | |
| FF | 80A | 2002: Pojistková / reléová skříňka palubní desky |
| FG | 50A | |
| FH | 30A/40A | |
| BÝT | 30A | Systém ABS / ESP |
| FJ | 30A | Obvody zámku zapalování |
| F41 | 7,5A/20A | |
| F42 | 7,5A/20A | |
| F43 | 15 A. | |
| F44 | 20A | |
| F45 | 10A / 15A | Vyhřívání čelního skla |
| F46 | 15A | Zapalovač |
| F47 | 7,5A | Generátor |
| F48 | 10A | Klapky |
| F49 | 7,5A/10A/15A/20A | |
| F50 | 7,5A/10A/20A | |
| F51 | 15A | |
| F52 | 15A | |
| F53 | 15A | Mlhovky |
| F54 | 10A | |
| F55 | 15A | 2002: Motor ventilátoru chlazení |
| F56 | 10A | Audio systém |
| Samostatně mohou existovat další pojistky: F61 – (15A) Vyhřívání čelního skla, F62 – nepoužívá se, F63 – (20A) ostřikovač světlometů, F64 – (10A) Audio systém. |
