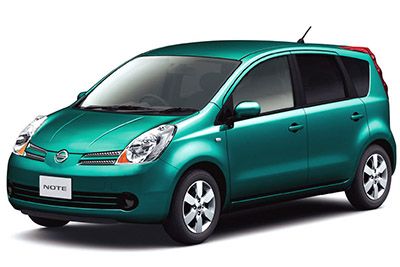

V tomto článku uvažujeme o první generaci Nissan Note (E11), vyráběné v letech 2007 až 2014. Zde najdete schémata pojistkových skříní Nissan Note 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 a 2013 , získejte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Uspořádání pojistek Nissan Note 2004-2013
Pojistky zapalovače cigaret (napájecí zásuvka) společnosti Nissan Note jsou pojistky č. 18 (zadní elektrická zásuvka) a č. 20 (přední elektrická zásuvka – zapalovač cigaret) v pojistkové skříňce z palubní desky.
Přehled interiéru
Vozidla s levostranným řízením
Vozidla s pravostranným řízením
1. Pojistková skříňka
2. Relé zámku dveří (se systémem inteligentních klíčů)
3. Anténní zesilovač systému Nissan proti krádeži (NATS)
4. Jednotka inteligentního klíče (se systémem smart key)
5. Modul řízení karoserie (BCM)
6. Modul ovládání převodovky
7. Vzduch Senzorová diagnostická senzorová
jednotka 8. Řídicí jednotka ESP
Přehled motorového prostoru
1. Pojistková skříňka (IPDM E / R)
2. Reléová skříň PTC
3. Přídavná pojistková skříňka
4. K9K: Box pojistkové vložky
5. Držák tavné vložky (na baterii)
6. LHD: pohon ABS a elektrická jednotka
7. RHD: pohon a elektrická jednotka ABS
8. Motor stěrače 9.
Řídicí modul motoru (ECM)
vertisements ad
Prostor pro cestující
Přiřazení pojistek v prostoru pro cestující
| Ne. | Zesilovač | Obvod |
|---|---|---|
| jeden | deset | Doplňkový zádržný systém |
| 2 | deset | Elektricky ovládaný posilovač řízení Relé zapalování Relé palivového čerpadla Systém Nissan proti krádeži Inteligentní systém klíčů Řídicí modul karoserie (BCM) |
| 3 | deset | Cluster Varovné světelné kontrolky Varování Chime nabíjecího systému |
| 4 | patnáct | Přední podložka Zadní podložka |
| Pět | deset | Zrcadlový odmlžovač |
| 6 | deset | Systém inteligentních klíčů zvuku Systém proti krádeži Nissan Vnější zpětné zrcátko |
| 7 | deset | Řídicí modul karoserie (BCM) |
| osm | deset | Systém dálkového ovládání s centrálním zamykáním Inteligentní systém klíčů Alarm na trhu s náhradními díly -výstražná signalizace před drátem Systém proti krádeži Nissan |
| devět | deset | Požární vypínač brzdy Protiblokovací systém Systém elektronický stabilizační program Kontroly varování inteligentního klíče systému |
| deset | – | – |
| jedenáct | – | – |
| 12 | deset | Osvětlení interiéru Systém dálkového ovládání Osvětlení Zrcadlo a osvětlení kufru Dešťový senzor Varovný signál |
| 13 | – | – |
| čtrnáct | deset | Osvětlení panelu OBD II (Board Computer Diagnostics) Inteligentní systém klíčů Směrová světla a výstražná světla |
| patnáct | patnáct | Klimatizace |
| šestnáct | deset | PTC ohřívač |
| 17 | patnáct | Klimatizace |
| 18 | patnáct | Zadní elektrická zásuvka |
| devatenáct | deset | Vyhřívané sedadlo |
| dvacet | patnáct | Přední elektrická zásuvka (zapalovač cigaret) |
| Relé | ||
| R1 | Motor větráku | |
| R2 | Příslušenství |
Motorový prostor
vertisements ad
Přidělení pojistek v motorovém prostoru
| Ne. | Zesilovač | Obvod |
|---|---|---|
| 41 | – | – |
| 42 | – | – |
| 43 | deset | Pravé světlomety (dálková světla) Systém denního svícení Automatické ovládání světel |
| 44 | deset | Levé světlomety (dálková světla) Systém denního svícení Automatické ovládání světel |
| 45 | deset | Koncové světlo Parkovací světlo Auto světlo kontrolní světlo |
| 46 | deset | Tail Light Auto parkovací světla světlometů Light Control Osvětlení |
| 47 | – | – |
| 48 | dvacet | Systém předních stěračů a ostřikovačů (s dešťovým senzorem) |
| 49 | patnáct | Levé světlomety ( potkávací světla) Systém denního svícení Automatické ovládání světel |
| padesáti | patnáct | Pravé světlomety ( potkávací světla) Systém denního svícení Automatické ovládání světel |
| 51 | deset | Klimatizace |
| 52 | – | – |
| 53 | – | – |
| 54 | – | – |
| 55 | patnáct | Pojistka odmlžovače zadního okna „5“ |
| 56 | patnáct | Pojistka odmlžovače zadního okna „5“ |
| 57 | patnáct | CR, HR: relé palivového čerpadla |
| 58 | deset | A / T snímač rychlosti vozidla (snímač otáček) A / T snímač teploty kapaliny a napájecí zdroj TCM hlavní napájecí zdroj a zemnící obvod snímač otáček turbíny |
| 59 | deset | Protiblokovací brzdový systém Electronic Stability Program System |
| 60 | deset | Přepínač parkovací polohy / neutrál Položky, které nelze detekovat, pokles osvětlení zavazadlového prostoru systému Světelný A / T stěrač a ostřikovač zpět |
| 61 | dvacet | CR, HR: relé motoru řízení škrticí klapky |
| 62 | dvacet | Motor Hlavní napájecí a zemní reléový řídicí modul Obvod zemního čidla Průtokový snímač Klikový hřídel Snímač polohy (CKPS) Snímač polohy vačkového hřídele (FÁZE) EVAP Kanystr Odvzdušnění Ovládání hlasitosti Elektromagnetický ventil Zapalovací systém Palivový ventil Ovládání časování elektromagnetického ventilu sání po alarmu trhu – pre -vstřikovač paliva vačkového hřídele zapojení Snímač polohy Pohon průtoku paliva Turbodmychadlo Posilovač řízení Elektromagnetický ventil Brzdový spínač ECM Záložní výkon (motor CR) |
| 63 | deset | CR, HR: Přední vyhřívaný kyslíkový senzor Zadní vyhřívaný kyslíkový senzor Funkce systému vstřikování paliva, |
| 64 | deset | CR, HR: Funkce systému vstřikování paliva Vstřikovač paliva |
| 65 | dvacet | Přední mlhové světlo |
| Relé | ||
| R1 | Odmlžování zadního okna | |
| R2 | Řídicí modul motoru (ECM) | |
| R3 | Nízký světlomet | |
| R4 | Přední mlhové světlo | |
| R5 | Vstup | |
| R6 | – | |
| R7 | Chladicí ventilátor (vysoký) | |
| R8 | Chladicí ventilátor (nízký) | |
| R9 | Zapalování |
vertisements ad
Přídavná pojistková skříňka
Přidělení pojistek v přídavné pojistkové skříňce
| Ne. | Zesilovač | Obvod |
|---|---|---|
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | patnáct | Audio systém |
| 35 | deset | troubit |
| 36 | deset | CR, HR: nabíjecí systém |
| 37 | deset | Systém denního svícení |
| 38 | – | – |
| F | 40 | Protiblokovací brzdový systém Electronic Stability Program System |
| G | 40 | Nízký reléový chladicí ventilátor vysoký reléový chladicí ventilátor |
| H | 40 | Spínač zapalování |
| je | 40 | PTC ohřívač |
| J. | 40 | Řídicí modul karoserie elektrického okna (BCM) |
| K | třicet | Protiblokovací brzdový systém Electronic Stability Program System |
| THE | třicet | Ostřikovače světlometů |
| M | 60 | Elektricky ovládaný posilovač řízení |
| Relé | ||
| R1 | Denní světlo | |
| R2 | troubit |
Pojistková skříňka (motor K9K)
| Ne. | Zesilovač | Obvod |
|---|---|---|
| N. | 80 | PTC ohřívač |
| Ó | 60 | Systém rychlé záře |
| P | 80 | PTC ohřívač |
Blok pojistek
Blok pojistek
| Ne. | Zesilovač | Obvod |
|---|---|---|
| A | 80 | CR: Nabíjecí systém, startovací systém „B“, pojistky „C“ |
| A | 140 | HR: Nabíjecí systém, startovací systém „B“, pojistky „C“ |
| A | 250 | K9K: Systéme de charge „B“, „C“, „N“, „0“, „P“ fusibles |
