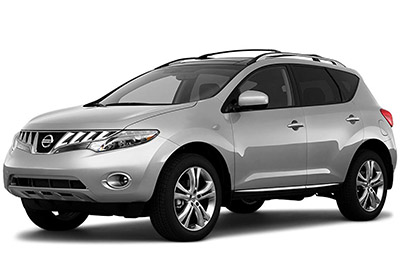

V tomto článku uvažujeme o druhé generaci Nissan Murano (Z51), vyráběné v letech 2009 až 2014. Zde najdete schémata pojistkových skříní Nissan Murano 2009, 2010, 2011, 2012, 2013 a 2014 , získáte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Nissan Murano 2009-2014
Pojistky zapalovače cigaret (elektrické zásuvky) Nissan Murano jsou pojistky č. 18 (zapalovač cigaret) a č. 20 (Shot stream before) v pojistkové skříňce palubní desky.
Pojistková skříňka palubní desky
Umístění pojistkové skříňky
Pojistková skříňka je umístěna za krytem na straně řidiče palubní desky.
Schéma pojistkové skříňky
vertisements ad
Přiřazení pojistek a relé na přístrojové desce
| Ne. | Zesilovač | Popis |
|---|---|---|
| jeden | patnáct | Vyhřívané přední sedadlo |
| 2 | deset | Diagnostická senzorová jednotka AirBag |
| 3 | deset | Automatická řídicí jednotka zadních dveří, brzdový spínač ASCD, spínač brzdových světel, zaměřovací motor světlometů, elektronicky ovládaný elektromagnetický ventil montáže motoru, konektor datového spojení, snímač úhlu řízení, zesilovač klimatizace, relé vyhřívaného sedadla, řídicí jednotka posilovače řízení, řídicí modul BCM ), Řídicí jednotka Navi, volitelný konektor, rozdělovač videa, automatické zpětné zrcátko proti oslnění, řídicí jednotka automatické nivelace |
| 4 | deset | Kombinovaný měřič, relé nouzových světel |
| Pět | deset | Relé uvolnění krytu paliva |
| 6 | deset | Chytrý klakson, konektor datového spoje, zesilovač klimatizace, automatická řídicí jednotka zadních dveří, automatický klakson zadních dveří, snímač náklonu vozidla, řídicí jednotka sirény, jednotka ovládání zpátečky napájení opěradla zadních sedadel, světelný a dešťový senzor |
| 7 | deset | Spínač brzdových světel, BCM (modul ovládání karoserie) |
| osm | – | Nepoužívá |
| devět | deset | Zásuvka na klíč, bezpečnostní světlo, tlačítko zapalování |
| deset | deset | Přepínač paměti sedadla, BCM (modul ovládání karoserie) |
| jedenáct | deset | Kombinovaný měřič, řídicí modul převodovky (TCM) |
| 12 | – | Nepoužívá |
| 13 | deset | Odmlžovač zrcátek, zesilovač klimatizace |
| čtrnáct | dvacet | Odmlžování zadního okna |
| patnáct | dvacet | Odmlžování zadního okna |
| šestnáct | – | Nepoužívá |
| 17 | – | Nepoužívá |
| 18 | patnáct | Zapalovač |
| devatenáct | deset | Zvuk, přední displej, zesilovač klimatizace, zadní displej, řídicí jednotka Navi, DVD přehrávač, video distributor, řídicí jednotka kamery, relé zásuvky, BCM (modul ovládání těla), multifunkční spínač, dálkové ovládání zrcátka |
| dvacet | patnáct | Přední elektrická zásuvka |
| 21 | patnáct | Motor větráku |
| 22 | patnáct | Motor větráku |
| Relé | ||
| R1 | Zapalování | |
| R2 | Odmlžování zadního okna | |
| R3 | Příslušenství | |
| R4 | Přední ventilátor |
Pojistková skříňka v motorovém prostoru
Umístění pojistkové skříňky
vertisements ad
Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Zesilovač | Popis |
|---|---|---|
| 23 | patnáct | Zesilovač BOSE |
| 24 | patnáct | Zesilovač BOSE |
| 25 | patnáct | basový reproduktor |
| 31 | dvacet | Volitelný konektor |
| 32 | patnáct | Řídicí jednotka zpětného chodu opěradla zadních sedadel |
| 33 | dvacet | Zásuvkové relé |
| 34 | dvacet | Relé vyhřívané sedadlo |
| 35 | dvacet | Zvuk, přední displej, zadní displej, řídicí jednotka Navi, DVD přehrávač, video distributor, řídicí jednotka kamery |
| 36 | patnáct | Řídicí jednotka 4WD |
| 37 | deset | Relé houkačky |
| 38 | patnáct | Generátor, relé houkačky pro bezpečnost vozidla |
| F | 40 | břišní svaly |
| G | 40 | břišní svaly |
| H | – | Nepoužívá |
| je | padesáti | Relé zapalování (pojistky 1, 2, 3, 4), IPDM E / R |
| J. | 40 | Jistič (modul automatického ovládání zadních dveří) |
| K | 40 | Relé chladicího ventilátoru 2, relé chladicího ventilátoru 3 |
| THE | 40 | BCM (modul ovládání karoserie), jistič (automatická řídicí jednotka pozicionéru řízení, ovládání sedadla řidiče, spínač bederní opěrky) |
| M | 40 | Motor ventilátoru chlazení 1 |
| 41 | patnáct | Relé palivového čerpadla |
| 42 | deset | Relé chladicího ventilátoru 2, relé chladicího ventilátoru 3 |
| 43 | deset | Sekundární snímač rychlosti, řídicí modul převodovky (TCM) |
| 44 | deset | Vstřikovače, řídicí modul motoru (ECM) |
| 45 | deset | Řídicí jednotka ABS, 4WD |
| 46 | patnáct | Senzor poměru vzduch-palivo, vyhřívaný senzor kyslíku |
| 47 | deset | Kombinovaný přepínač |
| 48 | deset | Relé zámku řízení |
| 49 | deset | Relé klimatizace |
| padesáti | patnáct | Relé řídicího modulu motoru (elektromagnetický ventil ovládání VIAS, elektromagnetický ventil časování sacího ventilu, kondenzátor, zapalovací cívky, řídicí modul motoru, snímač hmotnostního průtoku vzduchu, elektromagnetický ventil regulace hlasitosti EVAP proplachování) |
| 51 | patnáct | Relé motoru ovládání plynu |
| 52 | deset | Parkovací světlo |
| 53 | deset | Zadní kombinovaná lampa, lampa registrační značky, střed náladové lampy, lampa na čtení, spínač vyhřívání předních sedadel, spínač vyhřívání zadních sedadel, konektor doplňků, vypínač ESP, spínač zámku 4WD, popelník parkovacího světla, skupinové světlo, světlo v palubní desce, kombinovaný spínač ( Spiral Cable), nouzový spínač, kontrolka kontrolky zařízení, automatický hlavní spínač zadních dveří, 8ack automatický spínač dveří, spínač zpětného napájení vpředu, multifunkční spínač, řídicí jednotka Navi, DVD přehrávač, spínač zrcátek na dálkové ovládání, osvětlení vnitřní kliky předních dveří, automatická nivelace Řídicí jednotka |
| 54 | deset | Vysoký světlomet (vlevo) |
| 55 | deset | Vysoký světlomet (vpravo) |
| 56 | patnáct | Nízké světlomety (vlevo) |
| 57 | patnáct | Nízký světlomet (vpravo) |
| 58 | patnáct | Relé předních mlhových světel |
| 59 | deset | Relé pro denní svícení |
| 60 | třicet | Relé předních stěračů |
| 61 | 40 | Relé ostřikovače světlometů |
| R1 | – | Relé houkačky |
vertisements ad
Blok pojistek (hlavní pojistky)
Je umístěn na kladném pólu baterie
Blok pojistek
| Ne. | Zesilovač | Popis |
|---|---|---|
| A | 250 | Generátor, startér, pojistky B, C |
| B | 100 | Pojistky F, G, I, J, K, L, M, 31, 32, 33, 34, 35, 36, 37, 38 |
| C | 60 | Relé světlometů vysoké (pojistky 54, 55), relé světlometů nízké (pojistky 56, 57), relé zadního světla (pojistky 52, 53), pojistky 58, 59, 60 |
| D | 100 | Relé příslušenství (pojistky 18, 19, 20), relé odmlžovače zadního okna (pojistky 13, 14, 15), relé ventilátoru (pojistky 21, 22), pojistky 5, 6, 7, 9, 10, 11, 23, 24, 25, 61 |
| A | 80 | Relé zapalování (pojistky 41, 42, 43, 44, 45, 46, 47), pojistky 48, 49, 50, 51 |
