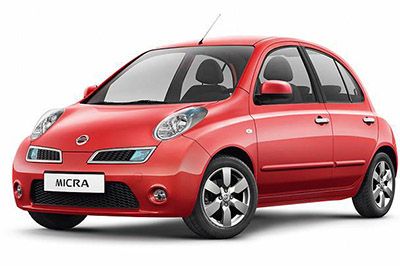

V tomto článku uvažujeme o třetí generaci Nissan Micra / Nissan March (K12), vyráběné v letech 2002 až 2010. Zde najdete schémata pojistkových skříní Nissan Micra 2003, 2004, 2005, 2006, 2007, 2008, 2009 a 2010 , přečtěte si o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Uspořádání pojistek Nissan Micra / březen 2003-2010
Pojistkou zapalovače cigaret (napájecí zásuvky) Nissan Micra / March je pojistka F11 v pojistkové skříňce palubní desky.
Umístění pojistkové skříňky
Pojistková skříňka je umístěna pod volantem, za krytem.
Schéma pojistkové skříňky
Přiřazení pojistek v prostoru pro cestující
| Ne. | Zesilovač | Tvořící |
|---|---|---|
| jeden | Relé doplňkového vybavení | |
| 2 | Relé ventilátoru topení | |
| F1 | 15A | Stěrač |
| F2 | 10A | Indikátory sdruženého přístroje |
| F3 | 10A | Systém SRS |
| F4 | 10A | Multifunkční počítač 1, diagnostický konektor |
| F5 | 10A | Spínač brzdových světel (senzor přiblížení), ABS, brzdová světla |
| F6 | 10A | Centrální zamykání, alarm, klimatizace |
| F7 | 10A | Multifunkční řídicí jednotka 1 |
| F8 | 10A | Indikátory sdruženého přístroje, diagnostický konektor (DLC) |
| F9 | 15A | Topení / klimatizace |
| F10 | 15A | Topení / klimatizace |
| F11 | 15A | Zapalovač |
| F12 | 10A | Audio systém, navigační systém, systém proti krádeži, elektrická vnější zpětná zrcátka, palubní počítač |
| F13 | 10A | Odmlžování zadního okna |
| F14 | 10A | Denní požáry |
| F15 | 10A | Vyhřívaná sedadla |
| F 16 | 10A | Klimatizace |
| F17 | 10A | Systém proti krádeži, centrální zamykání, vnitřní osvětlení |
Pojistková skříňka č. 1
Pojistková skříňka 1 je umístěna v motorovém prostoru (levá strana) za světlometem.
Schéma pojistkové skříňky
vertisements ad
Umístění pojistek v pojistkové skříňce motorového prostoru 1
| Ne. | Zesilovač | Tvořící |
|---|---|---|
| F31 | – | |
| F32 | – | |
| F33 | 10A | Pravý světlomet – dálková světla, systém denního osvětlení |
| F34 | 10A | Levý světlomet – dálková světla, systém denního osvětlení |
| F35 | 10A | Zadní pravé parkovací světlo |
| F36 | 10A | Levé zadní parkovací světlo |
| F37 | – | – |
| F38 | 20A | Stěrač |
| F39 | 15A | Potkávací světlomety – levé světlomety, systém denního osvětlení |
| F40 | 15A | Potkávací světla – pravý světlomet, denní svícení, korektor světlometů |
| F41 | 10A | Relé klimatizace |
| F42 | – | – |
| F43 | – | – |
| F44 | – | – |
| F45 | 15A | Relé vyhřívání zadního okna |
| F46 | 15A | Relé vyhřívání zadního okna |
| F47 | 15A | Relé palivového čerpadla |
| F48 | 10A | Elektronický blok AT |
| F49 | 10A | Protiblokovací brzdový systém (ABS) |
| F50 | 10A | Spusťte blokovací spínač |
| F51 | 20A | Relé modulu ovládání plynu |
| F52 | 20A | Řízení motoru |
| F53 | 10A | Vyhřívané kyslíkové senzory |
| F54 | 10A | Autobusy |
| F55 | 20A | Mlhovky |
vertisements ad
Pojistková skříňka č. 2
Pojistková skříňka 2 je umístěna v motorovém prostoru (levá strana).
Schéma pojistkové skříňky
Umístění pojistek v pojistkové skříňce v motorovém prostoru 2
| Ne. | Zesilovač | Tvořící |
|---|---|---|
| jeden | Relé houkačky | |
| F21 | ||
| F22 | ||
| F23 | ||
| F24 | 15A | Audio systém, navigační systém |
| F25 | 10A | troubit |
| F26 | 10A | Generátor |
| F27 | 10A | Systém denního osvětlení – je -li k dispozici |
| F28 | 10A | |
| F29 | 40A | Elektronická řídicí jednotka ABS |
| F30 | 40A | Relé ventilátoru chlazení |
| F31 | 40A | Spínač zapalování |
| F32 | 40A | Ohřívač chladicí kapaliny |
| F33 | 40A | Multifunkční řídicí jednotka 1 |
| F34 | 30A | Elektronická řídicí jednotka ABS |
| F35 | 30A | Relé ostřikovače světlometů |
| F36 | 60A | Elektronická řídicí jednotka ABS |
Pojistky na baterii
| Ne. | Zesilovač | Tvořící |
|---|---|---|
| A | 250A | Tavná jistina |
| B | 80A | Elektronická řídicí jednotka ABS |
| C | 80A | Multifunkční řídicí jednotka 1 |
| D | 60A | Blok pojistek / relé-motorový prostor 1 (F45-F46), (F51-F52), relé spínače hlavního zapalování |
| A | 80A | Blok pojistek / relé – přístrojová deska (F5 -F8), (F14), (F17), přídavné relé, relé ventilátoru topení |
