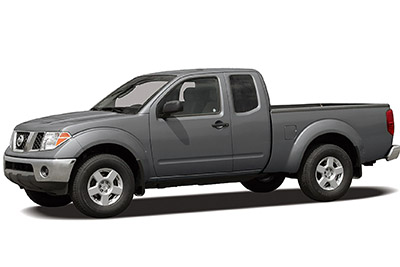

V tomto článku uvažujeme o druhé generaci Nissan Frontier / Navara (D40), vyráběné v letech 2005 až 2014. Zde najdete schémata pojistkových skříní Nissan Frontier 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 , 2013 a 2014 , získejte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Nissan Frontier 2005-2014
Pojistky zapalovače cigaret (napájecí zásuvka): č. 5 (2005-2009: elektrická zásuvka konzoly / 2010-2014: napájecí zásuvka), č. 7 (2005-2009: horní přední napájecí zásuvka) v pojistkové skříňce přístrojové desky a pojistka č. 26 (spodní přední elektrická zásuvka) v pojistkové skříňce motorového prostoru.
Umístění pojistkové skříňky
Přístrojová deska
Pojistková skříňka je umístěna za krytem v odkládací schránce v palubní desce.
Pojistkové a reléové skříňky v motorovém prostoru
Schémata pojistek
2005, 2006, 2007, 2008 a 2009
Přístrojová deska
vertisements ad
Přidělení pojistek a relé na přístrojové desce (2005-2009)
| Ne. | Zesilovač | Popis |
|---|---|---|
| jeden | deset | Řídicí modul karoserie, řídicí modul motoru |
| 2 | – | Nepoužívá |
| 3 | deset | Řídicí jednotka uzávěrky diferenciálu, přepínač režimu uzávěrky diferenciálu |
| 4 | deset | Zvuk, modul ovládání těla, satelitní rádiový tuner |
| Pět | patnáct | Napájecí zásuvka konzoly |
| 6 | deset | Spínač dálkového ovládání vnějších zpětných zrcátek |
| 7 | patnáct | Přední horní elektrická zásuvka |
| osm | deset | Přední ovládání vzduchu, relé motoru předního ventilátoru |
| devět | – | Nepoužívá |
| deset | – | Nepoužívá |
| jedenáct | – | Nepoužívá |
| 12 | deset | Brzdový spínač ASCD, relé vyhřívaného sedadla, konektor datového spojení, spínač brzdových světel, sonarový systém, řídicí systém automatické převodovky, audio |
| 13 | deset | Jednotka senzoru diagnostiky airbagu, řídicí jednotka systému klasifikace cestujících |
| čtrnáct | deset | Kombinovaný rychloměr, automatické vnitřní oslnění proti oslnění |
| patnáct | deset | Kombinovaný přepínač |
| šestnáct | deset | Relé vyhřívané sedadlo |
| 17 | patnáct | Zesilovač zvuku, tuner satelitního rádia |
| 18 | deset | Řídicí modul nástavby, relé osvětlení nákladového prostoru, vnitřní světlo / přední světlo na čtení, osvětlení klíčové dírky zapalování, vnitřní osvětlení 2. řady, systém ovládání brzd, řízení 4 kol |
| devatenáct | deset | Vnitřní zrcátko s automatickým stmíváním, kombinovaný rychloměr, konektor datového spojení, řídicí jednotka uzávěrky diferenciálu, přední ovládání vzduchu, systém monitorování tlaku v pneumatikách |
| dvacet | deset | Relé brzdových světel, spínač brzdových světel |
| 21 | deset | Senzor úhlu řízení, Řídicí jednotka přenosu, Modul ovládání karoserie, Vnitřní osvětlení, Elektrický zamykací systém dveří, NVIS, Bezpečnostní systém vozidla |
| 22 | deset | Sestava automatické převodovky |
| Relé | ||
| R1 | Nepoužívá | |
| R2 | Příslušenství |
vertisements ad
Pojistková skříňka motorového prostoru
Přiřazení pojistek a relé v motorovém prostoru (2005-2009)
| Ne. | Zesilovač | Popis |
|---|---|---|
| 24 | patnáct | Relé motoru předního ventilátoru |
| 25 | deset | Klíčový spínač |
| 26 | dvacet | Spodní přední elektrická zásuvka |
| 27 | patnáct | Relé motoru předního ventilátoru |
| 28 | – | Nepoužívá |
| 29 | dvacet | Zvuk |
| třicet | patnáct | Generátor, relé houkačky |
| 31 | – | Nepoužívá |
| G | padesáti | BCM (řídicí modul karoserie), jistič 2 |
| H | třicet | Elektrická brzda (tažná) |
| je | 40 | Relé ventilátoru chlazení, relé vyhřívaného zrcátka |
| J. | 40 | Spínač zapalování, relé zastavení přenosu 1 a relé 2 |
| K | – | Nepoužívá |
| THE | 30/40 | břišní svaly |
| M | třicet | Tažné relé |
| N. | 30/40 | břišní svaly |
| 32 | deset | Tažné relé 2 |
| 33 | – | Nepoužívá |
| 34 | deset | Pravý světlomet (nahoře) |
| 35 | deset | Maják LH (vysoký) |
| 36 | deset | Kombinovaná přední světla |
| 37 | deset | Kombinovaná zadní světla, osvětlení registrační značky, spínače, tažné relé 1 |
| 38 | deset | Relé zpětného světla (automatická převodovka), tažné relé 2 |
| 39 | třicet | Relé předních stěračů |
| 40 | patnáct | Světlomet vlevo (nízký), relé pro denní svícení 2 |
| 41 | patnáct | Pravý světlomet (dole) |
| 42 | deset | Relé klimatizace |
| 43 | patnáct | Relé vyhřívaného zrcátka |
| 44 | – | Nepoužívá |
| 45 | deset | Relé pro denní svícení 1 |
| 46 | patnáct | Relé odmlžování zadního okna |
| 47 | patnáct | Relé odmlžování zadního okna |
| 48 | patnáct | Relé palivového čerpadla |
| 49 | deset | Sestava automatické převodovky, spínač blokování spojky, spínač blokování blokování, relé zrušení blokování spojky 2 |
| padesáti | deset | ABS, snímač úhlu řízení |
| 51 | deset | Relé zpátečky (automatická převodovka), spínač zpátečky (manuální převodovka) |
| 52 | dvacet | Relé motoru ovládání plynu |
| 53 | dvacet | Řídicí modul motoru (ECM), relé ECM, anténní zesilovač NATS |
| 54 | deset | Senzor průtoku vzduchu, vyhřívaný senzor kyslíku |
| 55 | patnáct | Vstřikovače |
| 56 | dvacet | Přední mlhová světla |
| Relé: | ||
| R1 | Odmlžování zadního okna | |
| R2 | Řídicí modul motoru (ECM) | |
| R3 | Nízký světlomet | |
| R4 | Přední mlhové světlo | |
| R5 | Vstup | |
| R6 | Vyhřívané zrcátko | |
| R7 | Chladicí ventilátor (vysoký) | |
| R8 | Chladicí ventilátor (nízký) | |
| R9 | Zapalování | |
| R10 | troubit |
vertisements ad
Reléový box
Přiřazení pojistek a relé ve skříňce relé motorového prostoru
| Ne. | Zesilovač | Popis |
|---|---|---|
| 57 | deset | Přenosové zastavovací relé 1 a relé 2, řídicí jednotka přenosu |
| 58 | deset | Přepínač řazení 4WD, řídicí jednotka přenosu |
| 59 | – | Nepoužívá |
| 60 | patnáct | 2006-2014: Modul ovládání karoserie, tažení |
| Relé: | ||
| R1 | 2006-2014: Tailer Turn (vpravo) | |
| R2 | Přenosové relé 2 (s pohonem všech 4 kol) | |
| R3 | Relé pro denní svícení 2 | |
| R4 | Brzdové světlo (s řízením klesání a asistentem rozjezdu do kopce) 2006-2014: Relé uvolnění zámku spojky 1 |
|
| R5 | Relé pro denní svícení 1 | |
| R6 | Zpětné světlo (s automatickou převodovkou) 2006-2014: Relé pro uvolnění zámku spojky 2 |
|
| R7 | Motor předního ventilátoru | |
| R8 | Převodový stupeň nízký (s pohonem 4WD) | |
| R9 | Přenosové vypínací relé 1 (s pohonem všech 4 kol) | |
| R10 | Převodovka High Shift (s pohonem 4WD) | |
| R11 | 2004-2005: Relé pro uvolnění zámku spojky 2 2006-2014: Otočení ocasu (vlevo) |
|
| R12 | 2006-2014: Zpětné světlo (s manuální převodovkou) | |
| R13 | 2006-2014: Tažné relé 1 | |
| R14 | 2006-2014: Tažné relé 2 |
2010, 2011, 2012, 2013 a 2014
vertisements ad
Pojistková skříňka palubní desky
Přidělení pojistek a relé na přístrojové desce (2010-2014)
| Ne. | Zesilovač | Popis |
|---|---|---|
| jeden | deset | Řídicí modul karoserie, řídicí modul motoru |
| 2 | – | Nepoužívá |
| 3 | deset | Řídicí jednotka uzávěrky diferenciálu, přepínač režimu uzávěrky diferenciálu |
| 4 | deset | Zvuk, modul ovládání těla, satelitní rádiový tuner |
| Pět | dvacet | Zástrčka |
| 6 | deset | Spínač dálkového ovládání vnějších zpětných zrcátek |
| 7 | – | Nepoužívá |
| osm | deset | Přední ovládání vzduchu, relé motoru předního ventilátoru |
| devět | – | Nepoužívá |
| deset | – | Nepoužívá |
| jedenáct | – | Nepoužívá |
| 12 | deset | Brzdový spínač ASCD, relé vyhřívaného sedadla, konektor datového spojení, spínač brzdových světel, sonarový systém, řídicí systém automatické převodovky, audio |
| 13 | deset | Jednotka senzoru diagnostiky airbagu, řídicí jednotka systému klasifikace cestujících |
| čtrnáct | deset | Kombinovaný rychloměr, automatické vnitřní oslnění proti oslnění |
| patnáct | deset | Kombinovaný přepínač |
| šestnáct | deset | Relé vyhřívané sedadlo |
| 17 | patnáct | Zesilovač zvuku, tuner satelitního rádia |
| 18 | deset | Řídicí modul nástavby, relé osvětlení nákladového prostoru, vnitřní světlo / přední světlo na čtení, osvětlení klíčové dírky zapalování, vnitřní osvětlení 2. řady, systém ovládání brzd, řízení 4 kol |
| devatenáct | deset | Vnitřní zrcátko s automatickým stmíváním, kombinovaný rychloměr, konektor datového spojení, řídicí jednotka uzávěrky diferenciálu, přední ovládání vzduchu, systém monitorování tlaku v pneumatikách |
| dvacet | deset | Relé brzdových světel, spínač brzdových světel |
| 21 | deset | Senzor úhlu řízení, Řídicí jednotka přenosu, Modul ovládání karoserie, Vnitřní osvětlení, Elektrický zamykací systém dveří, NVIS, Bezpečnostní systém vozidla |
| 22 | deset | Sestava automatické převodovky |
| Relé | ||
| R1 | Nepoužívá | |
| R2 | Příslušenství |
vertisements ad
Pojistková skříňka motorového prostoru
Přidělení pojistek a relé v motorovém prostoru (2010-2014)
| Ne. | Zesilovač | Popis |
|---|---|---|
| 24 | patnáct | Relé motoru předního ventilátoru |
| 25 | deset | Klíčový spínač |
| 26 | dvacet | Spodní přední elektrická zásuvka |
| 27 | patnáct | Relé motoru předního ventilátoru |
| 28 | – | Nepoužívá |
| 29 | dvacet | Zvuk |
| třicet | patnáct | Generátor, relé houkačky |
| 31 | – | Nepoužívá |
| G | padesáti | BCM (řídicí modul karoserie), jistič 2 |
| H | třicet | Elektrická brzda (tažná) |
| je | 40 | Relé ventilátoru chlazení, relé vyhřívaného zrcátka |
| J. | 40 | Spínač zapalování, relé zastavení přenosu 1 a relé 2 |
| K | – | Nepoužívá |
| THE | 30/40 | břišní svaly |
| M | třicet | Tažné relé |
| N. | 30/40 | břišní svaly |
| 32 | deset | Upoutávka |
| 33 | – | Nepoužívá |
| 34 | deset | Pravý světlomet (vysoký), automatický světelný systém, bezpečnostní systém vozidla |
| 35 | deset | Levý světlomet (vysoký), automatický světelný systém, bezpečnostní systém vozidla |
| 36 | deset | Kombinovaná přední světla |
| 37 | deset | Kombinovaná zadní světla, osvětlení SPZ, osvětlení spínačů |
| 38 | deset | Relé zpátečky (automatická převodovka), tažení |
| 39 | třicet | Relé předních stěračů |
| 40 | patnáct | Světlomet vlevo (nízký), relé pro denní svícení 2, automatický světelný systém, bezpečnostní systém vozidla |
| 41 | patnáct | Pravý světlomet (nízký), automatický světelný systém, bezpečnostní systém vozidla |
| 42 | deset | Relé klimatizace |
| 43 | patnáct | Relé vyhřívaného zrcátka |
| 44 | – | Nepoužívá |
| 45 | deset | Relé pro denní svícení 1 |
| 46 | patnáct | Relé odmlžování zadního okna |
| 47 | patnáct | Relé odmlžování zadního okna |
| 48 | patnáct | Relé palivového čerpadla |
| 49 | deset | Sestava automatické převodovky, spínač blokování spojky, spínač blokování blokování, relé zrušení blokování spojky 2 |
| padesáti | deset | břišní svaly |
| 51 | deset | Relé zpátečky (automatická převodovka), spínač zpátečky (manuální převodovka), systém Sonar, audio |
| 52 | dvacet | Relé motoru ovládání plynu |
| 53 | dvacet | Řídicí modul motoru (ECM), relé ECM, NVIS |
| 54 | patnáct | Senzor průtoku vzduchu, vyhřívaný senzor kyslíku |
| 55 | patnáct | Vstřikovače |
| 56 | dvacet | Přední mlhová světla |
| 57 | – | Nepoužívá |
| Relé : | ||
| R1 | Odmlžování zadního okna | |
| R2 | Chladicí ventilátor (nízký) | |
| R3 | Chladicí ventilátor (vysoký) | |
| R4 | Zapalování | |
| R5 | troubit |
vertisements ad
Reléový box
Přiřazení pojistek a relé ve skříňce relé motorového prostoru
| Ne. | Zesilovač | Popis |
|---|---|---|
| 57 | deset | Přenosové zastavovací relé 1 a relé 2, řídicí jednotka přenosu |
| 58 | deset | Přepínač řazení 4WD, řídicí jednotka přenosu |
| 59 | – | Nepoužívá |
| 60 | patnáct | 2006-2014: Modul ovládání karoserie, tažení |
| Relé: | ||
| R1 | 2006-2014: Tailer Turn (vpravo) | |
| R2 | Přenosové relé 2 (s pohonem všech 4 kol) | |
| R3 | Relé pro denní svícení 2 | |
| R4 | Brzdové světlo (s řízením klesání a asistentem rozjezdu do kopce) 2006-2014: Relé uvolnění zámku spojky 1 |
|
| R5 | Relé pro denní svícení 1 | |
| R6 | Zpětné světlo (s automatickou převodovkou) 2006-2014: Relé pro uvolnění zámku spojky 2 |
|
| R7 | Motor předního ventilátoru | |
| R8 | Převodový stupeň nízký (s pohonem 4WD) | |
| R9 | Přenosové vypínací relé 1 (s pohonem všech 4 kol) | |
| R10 | Převodovka High Shift (s pohonem 4WD) | |
| R11 | 2004-2005: Relé pro uvolnění zámku spojky 2 2006-2014: Otočení ocasu (vlevo) |
|
| R12 | 2006-2014: Zpětné světlo (s manuální převodovkou) | |
| R13 | 2006-2014: Tažné relé 1 | |
| R14 | 2006-2014: Tažné relé 2 |
