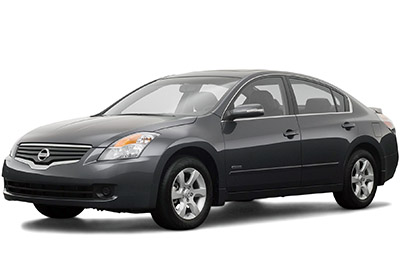

V tomto článku uvažujeme o čtvrté generaci Nissan Altima (L32, D32), vyráběné v letech 2007 až 2013. Zde najdete schémata pojistkových skříní Nissan Altima 2007, 2008, 2009, 2010, 2011, 2012 a 2013 , Získat informace na umístění pojistkových panelů uvnitř vozu a zjistit přiřazení každé pojistky (uspořádání pojistek).
Contents
Rozložení pojistek Nissan Altima 2007-2013
Pojistky zapalovače cigaret Nissan Altima (zásuvky) jsou pojistky č. 5 a č. 18 v pojistkové skříňce palubní desky.
Pojistková skříňka palubní desky
Umístění pojistkové skříňky
Pojistková skříňka je umístěna za krytem dole a nalevo od volantu.
Schéma pojistkové skříňky
vertisements ad
Přidělení pojistek na přístrojové desce
| Ne. | Zesilovač | Popis |
|---|---|---|
| jeden | dvacet | Vyhřívané sedadlo |
| 2 | deset | Systém ovládání airbagů SRS |
| 3 | deset | Klimatizace, Modul ovládání karoserie, Audio, Kompas, Řídicí systém CVT, Elektronický posilovač řízení, Vnitřní zrcátko, Systém distribuce energie, Odmlžovač zadního okna, Systém monitorování tlaku v pneumatikách, Systém ovládání motoru |
| 4 | deset | Couvací světlo, audio, navigace, ABS, TCS, VDC, dobíjecí systém, řídicí systém CVT, řídicí systém motoru, světlomet, osvětlení, sdružený přístroj, kontrolní systém airbagů SRS, monitorovací tlak v pneumatikách, směrová světla a výstražná světla, výstražná zvonkohra |
| Pět | 15/20 | Zásuvka (2007-2009: 15 A; 2010-2013: 20 A) |
| 6 | deset | Řídicí modul nástavby, Systém inteligentních klíčů, Klimatizace, Řídicí systém CVT, Řídicí systém motoru, Univerzální vysílač Homelink |
| 7 | deset | Brzdové světlo, ABS, TCS, VDC, řídicí systém CVT, řídicí systém motoru, řídicí modul karoserie, systém chytrých klíčů, NVIS, systém rozvodu energie |
| osm | – | Nepoužívá |
| devět | deset | Vnitřní osvětlení, modul ovládání karoserie, systém chytrých klíčů, NVIS, systém rozvodu energie |
| deset | deset | Modul ovládání karoserie, světlomet, automatický systém osvětlení, denní svícení, přední mlhové světlo, systém stěračů a ostřikovačů čelního skla, světla, systém inteligentních klíčů, vnitřní osvětlení, NVIS, parkovací světlo, osvětlení registrační značky, zadní světlo, systém rozvodu energie , Elektrický zamykací systém dveří, Elektrický okenní systém, Střešní okno, blinkry a výstražná světla, bezpečnostní systém vozidla, upozornění na zvonkohru |
| jedenáct | deset | Světlomet, inteligentní klíčový systém, kombinovaný měřič, NVIS, systém monitorování tlaku v pneumatikách, směrová světla a výstražná světla, bezpečnostní systém vozidla, výstražná zvonkohra, řídicí systém CVT |
| 12 | – | Nepoužívá |
| 13 | deset | Modul ovládání karoserie, odmlžovač zadního okna |
| čtrnáct | dvacet | Odmlžování zadního okna |
| patnáct | dvacet | Odmlžování zadního okna |
| šestnáct | – | Nepoužívá |
| 17 | – | Nepoužívá |
| 18 | patnáct | Zástrčka |
| devatenáct | deset | Audio systém, modul ovládání karoserie, klimatizace, vnější zrcátko, systém chytrých klíčů, sdružený přístroj, systém rozvodu energie, střešní okno |
| dvacet | – | Nepoužívá |
| 21 | patnáct | Ovládání klimatizace, řídicí modul karoserie |
| 22 | patnáct | Ovládání klimatizace, řídicí modul karoserie |
Pojistková skříňka v motorovém prostoru
Umístění pojistkové skříňky
Schéma pojistkové skříňky
vertisements ad
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Zesilovač | Popis |
|---|---|---|
| 24 | patnáct | Zvuk, navigace |
| 25 | patnáct | Zvuk, navigace |
| 26 | patnáct | Zvuk, navigace |
| 27 | – | Nepoužívá |
| 28 | – | Nepoužívá |
| 29 | deset | Systém nabíjení |
| třicet | patnáct | Klakson, inteligentní klíčový systém, bezpečnostní systém vozidla |
| 31 | deset | BCM (Body Control Module), startovací systém, systém inteligentních klíčů, NVIS, systém distribuce energie |
| F | padesáti | VDC |
| G | třicet | ABS, TCS, VDC |
| H | 40 | BCM (modul ovládání karoserie), světlomet, automatický systém osvětlení, denní svícení, přední mlhová světla, přední stěrač a ostřikovač, osvětlení, systém inteligentních klíčů, vnitřní osvětlení, NVIS, parkovací světlo, osvětlení registrační značky, zadní světlo, napájecí zdroj Systém zamykání dveří, Systém rozvodu energie, Elektrické sedadlo, Elektricky ovládaný okenní systém, Odmlžovač zadních oken, Sluneční střecha, Monitorovací systém Tlak v pneumatikách, Otvírač kufru, Směrová světla a výstražná světla, Výstražná signalizace, Bezpečnostní systém vozidla |
| je | 40 | ABS, TCS |
| J. | – | Nepoužívá |
| K | 40 | Řídicí systém motoru |
| THE | 40 | Zapalování |
| M | 40 | Řídicí systém motoru |
| 32 | patnáct | Relé palivového čerpadla |
| 33 | deset | BCM (Body Control Module), řídicí systém motoru, řídicí systém CVT, systém chytrých klíčů, NVIS, startovací systém |
| 34 | deset | Řídicí systém CVT |
| 35 | deset | Řídicí systém motoru |
| 36 | deset | ABS, TCS, VDC |
| 37 | patnáct | Řídicí systém motoru |
| 38 | deset | Přední systém stěračů a ostřikovačů |
| 40 | deset | Relé zámku řízení |
| 41 | deset | Relé klimatizace |
| 42 | patnáct | Relé řídicího modulu motoru (ECM) |
| 43 | 10/15 | Relé motoru řízení škrticí klapky (2007-2009: 10A; 2010-2013: 15A) |
| 46 | deset | Obrysové světlo, zadní světlo, osvětlení registrační značky |
| 47 | deset | Parkovací světlo, Zadní světlo, Osvětlení registrační značky, Světla, Automatický osvětlovací systém |
| 48 | deset | Světlomet (vysoký), automatický světelný systém, denní svícení |
| 49 | deset | Světlomet (vysoký), automatický světelný systém, denní svícení |
| 51 | patnáct | Světlomet (nízký), automatický světelný systém, denní svícení |
| 52 | patnáct | Světlomet (nízký), automatický světelný systém, denní svícení |
| 53 | patnáct | Přední mlhové světlo |
| 54 | deset | Nepoužívá |
| 55 | třicet | Relé předních stěračů |
| Relé | ||
| R1 | troubit | |
| R2 | Motor chladicího ventilátoru (3) |
Blok pojistek (hlavní pojistky)
Je umístěn na kladném pólu baterie.
Hlavní pojistky
| Ne. | Zesilovač | Popis |
|---|---|---|
| A | 250 | Generátor, startér, pojistky E, D |
| B | 80 | Relé zapalování (1), pojistky 40, 41, 42, 43 |
| C | 100 | Relé příslušenství, pojistky 5, 6, 7, 9, 10, 11 |
| D | 60 | Relé horní světlometů, dolní relé světlometů, relé zadních světel, pojistky 53, 54, 55 |
| A | 100 | Fusibles F, G, H, I, K, L, M, 24, 25, 26, 29, 30, 31 |
